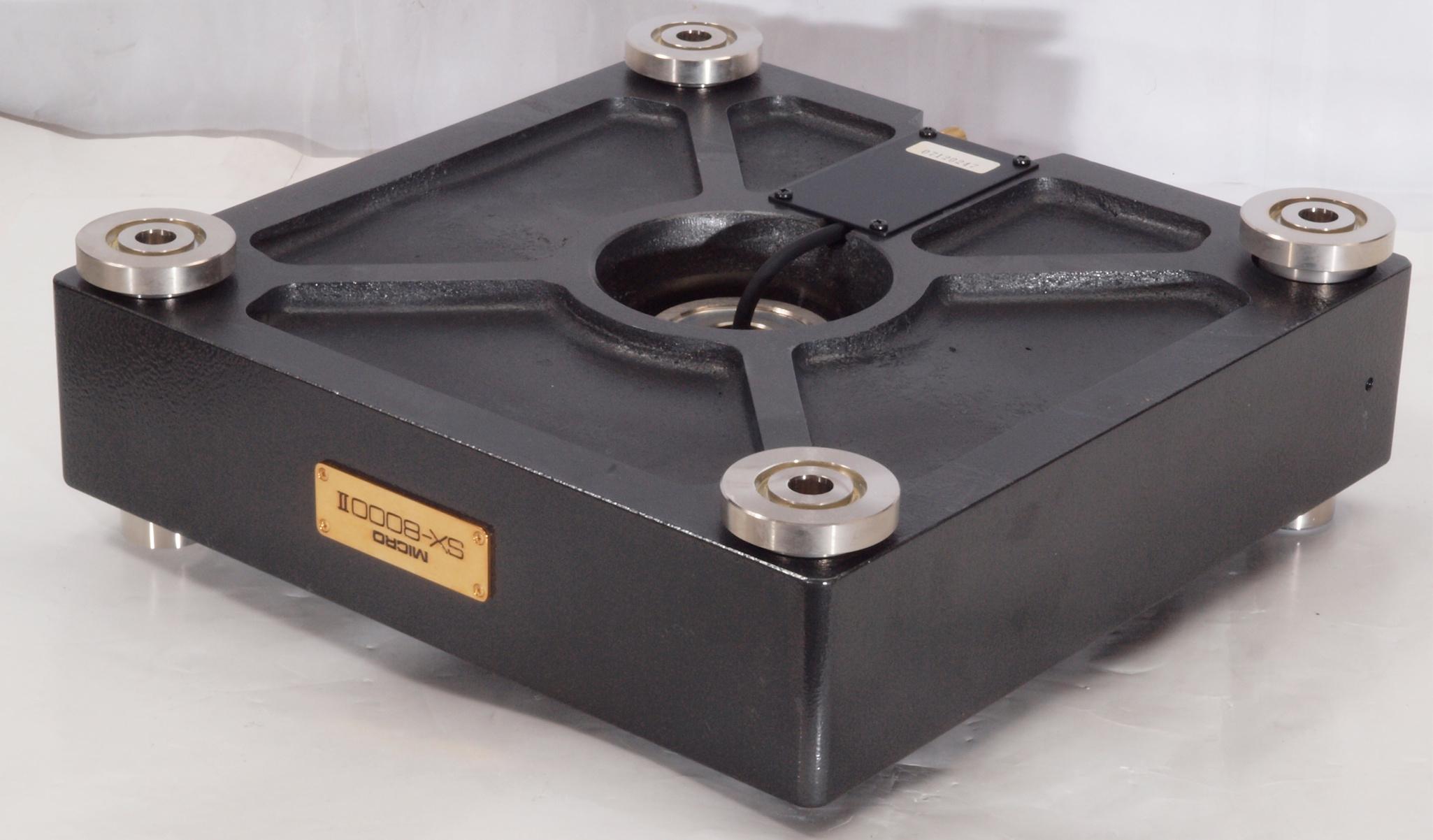

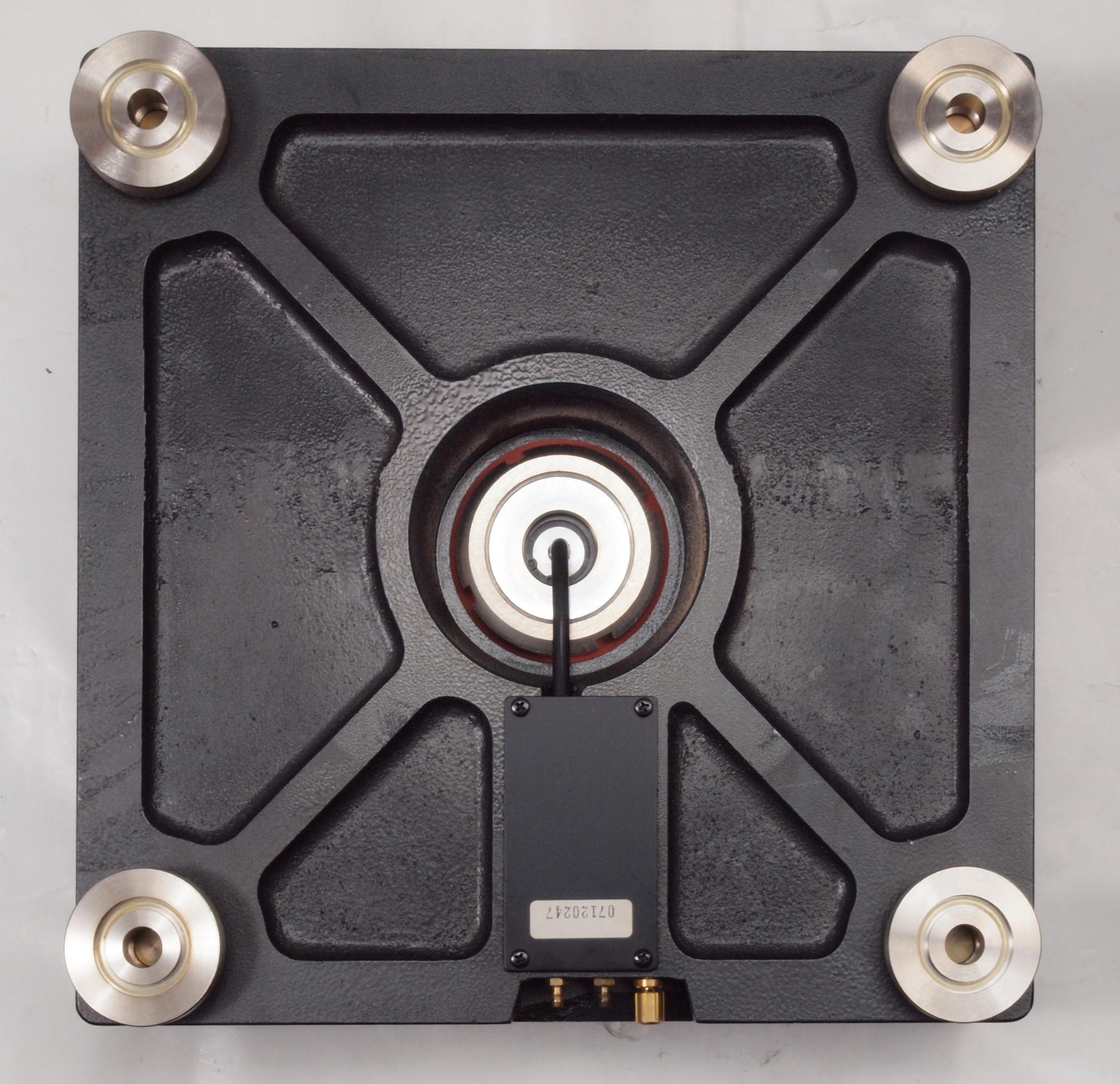

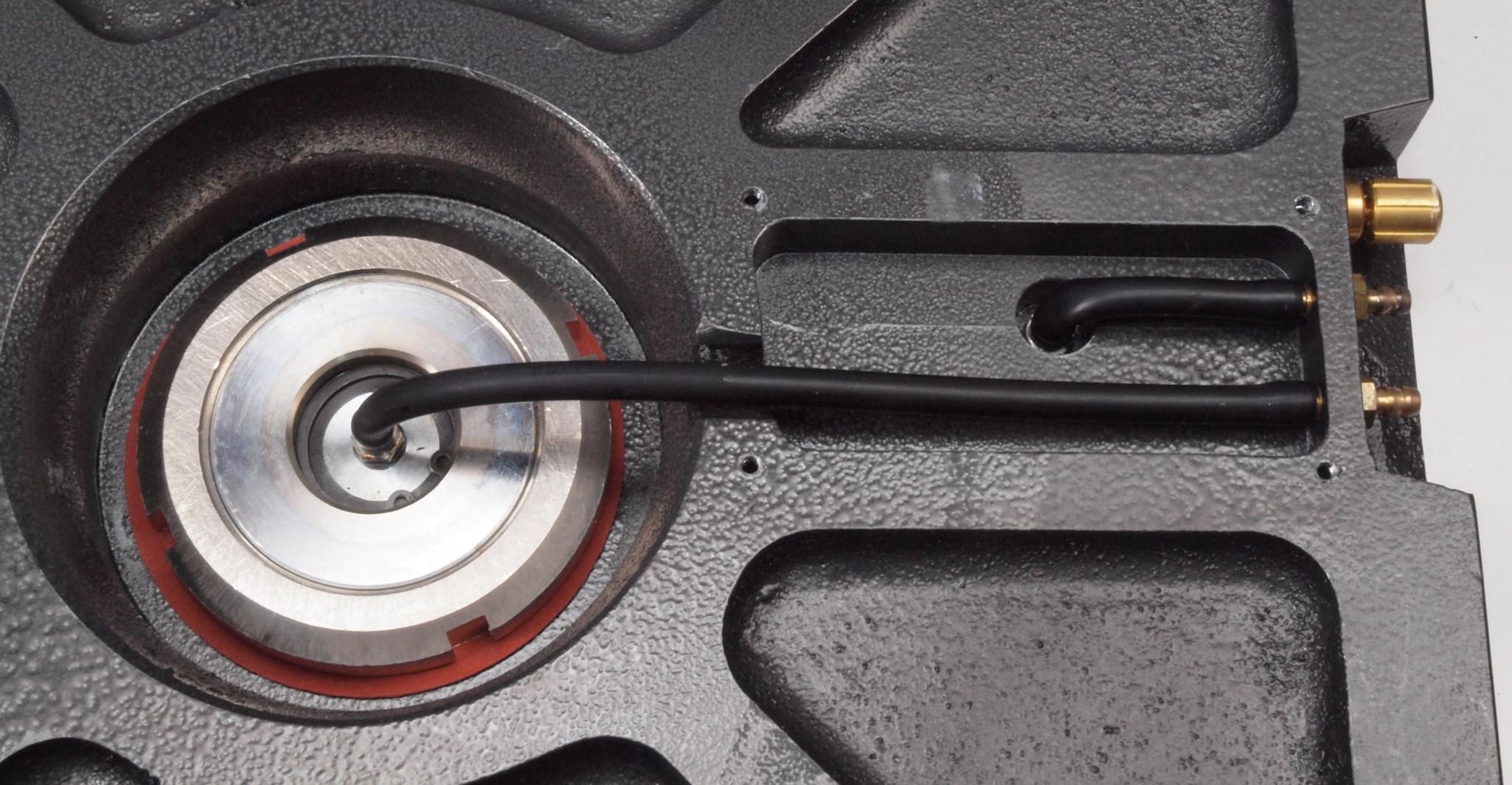

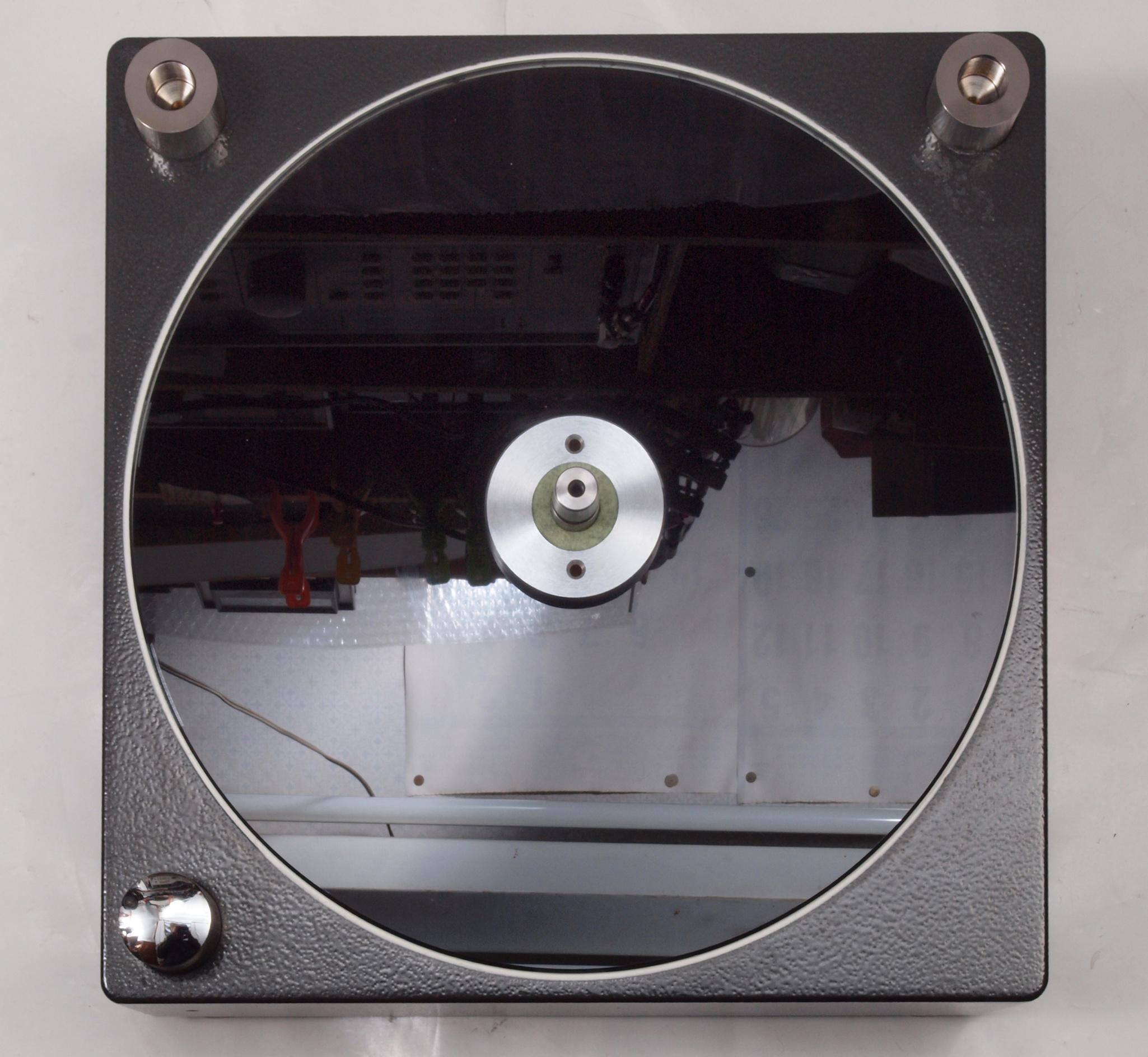

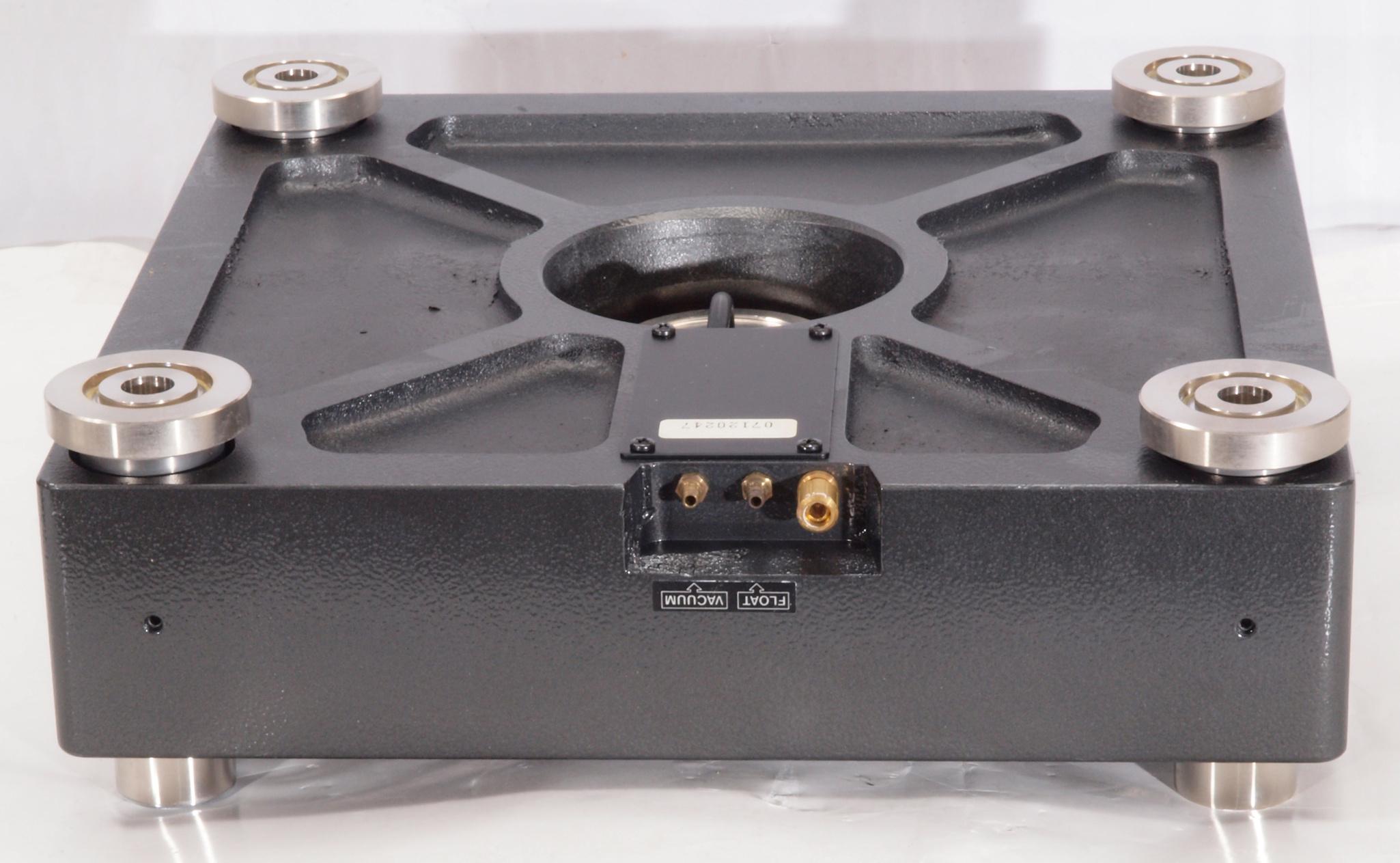

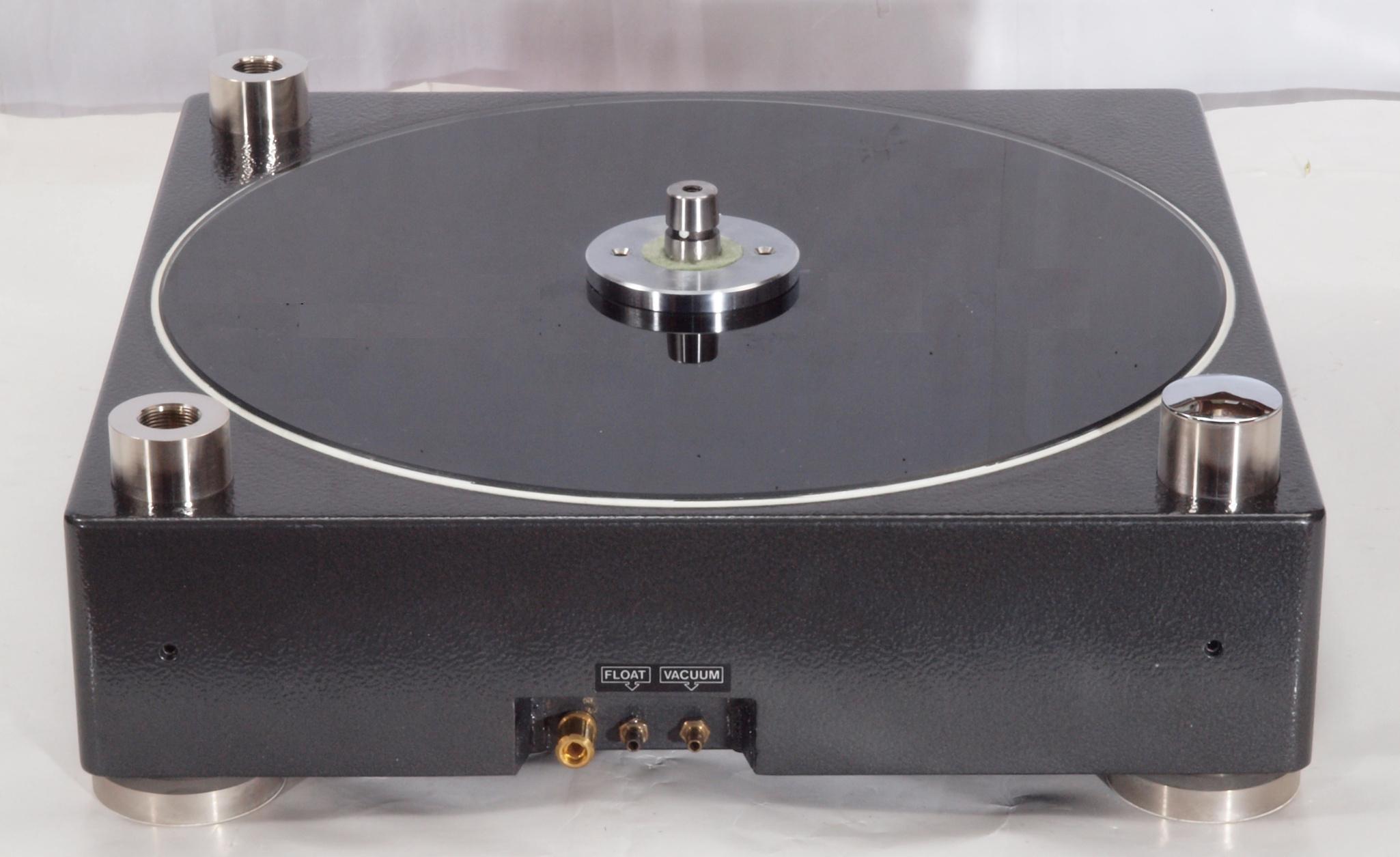

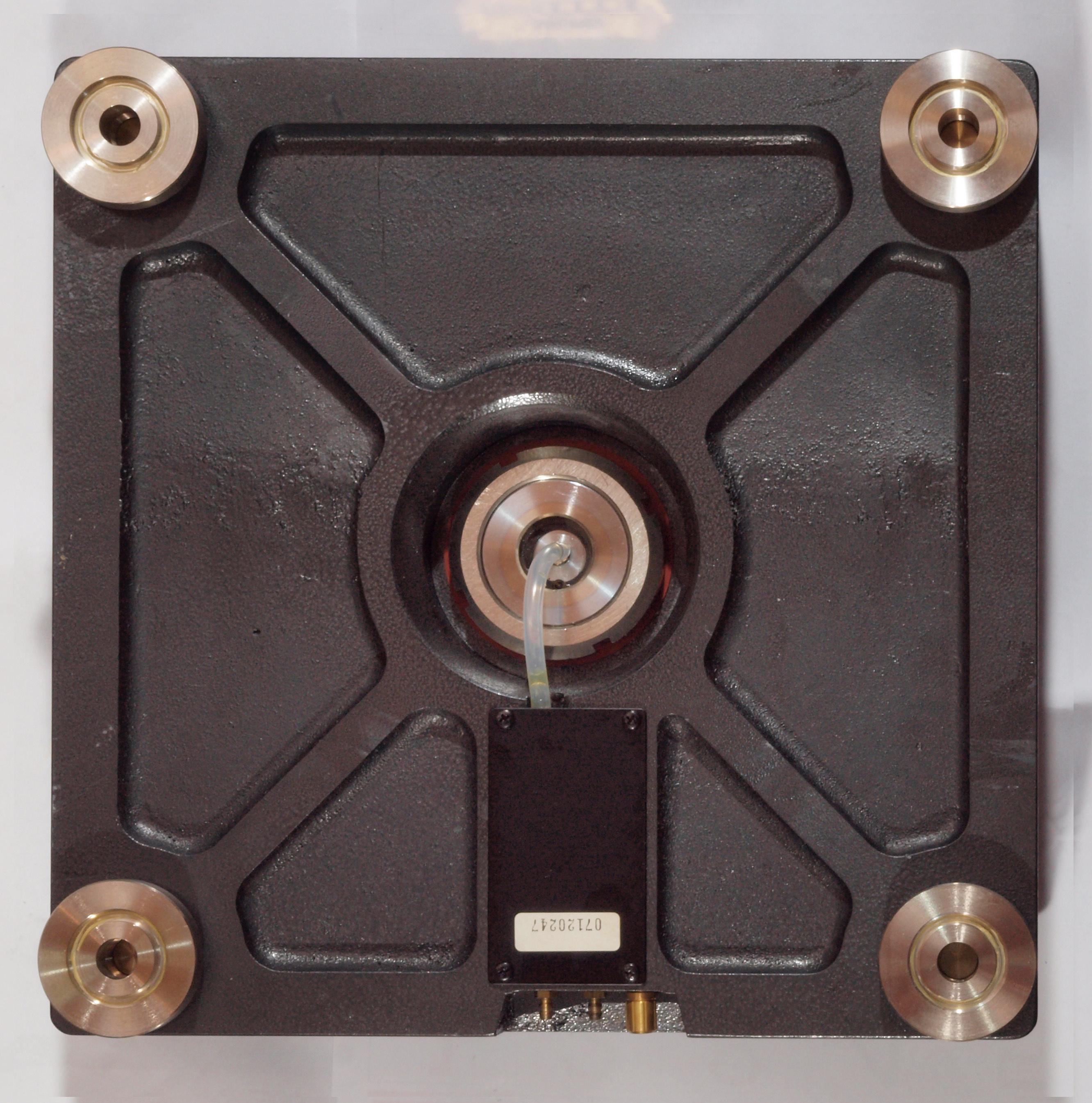

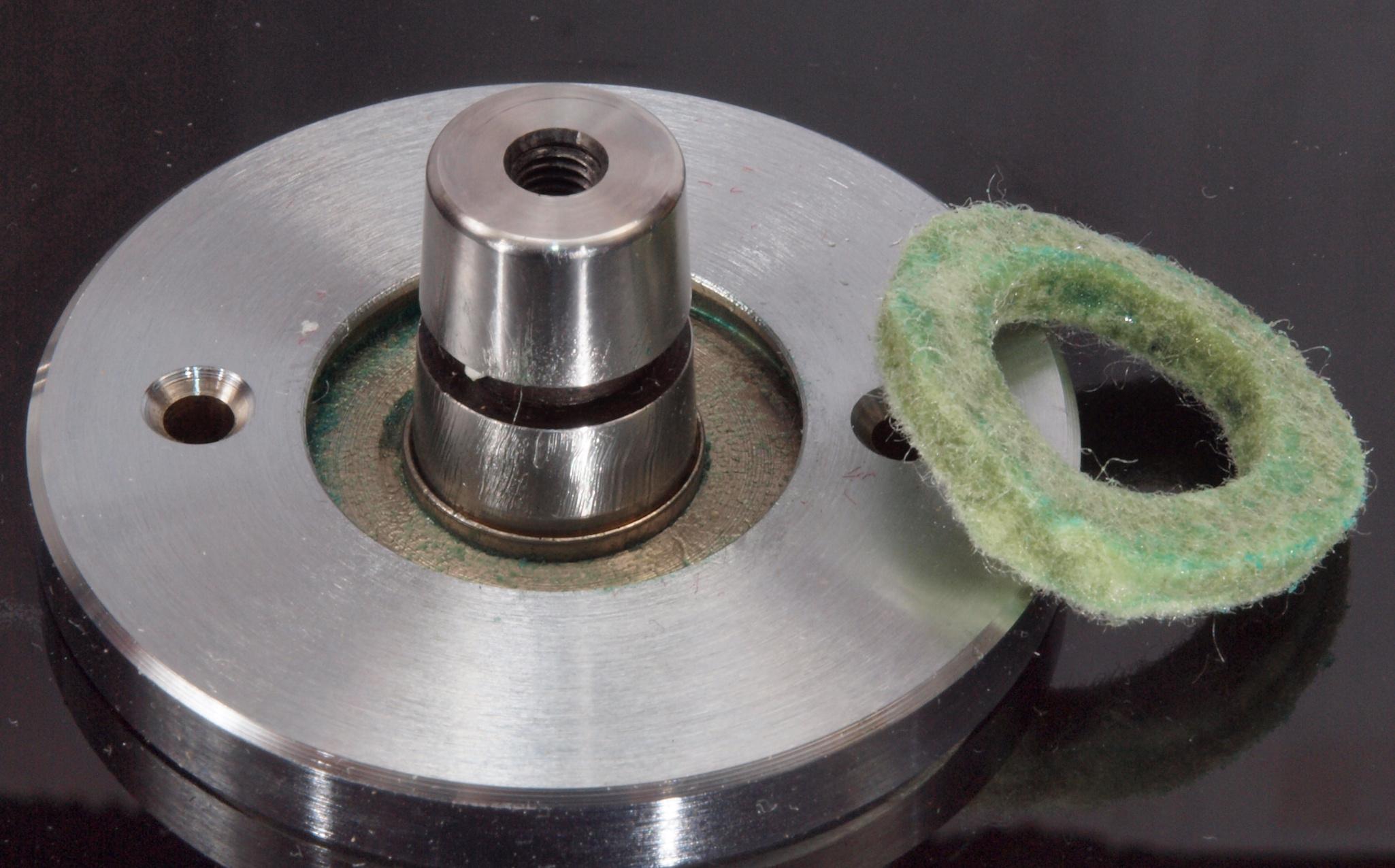

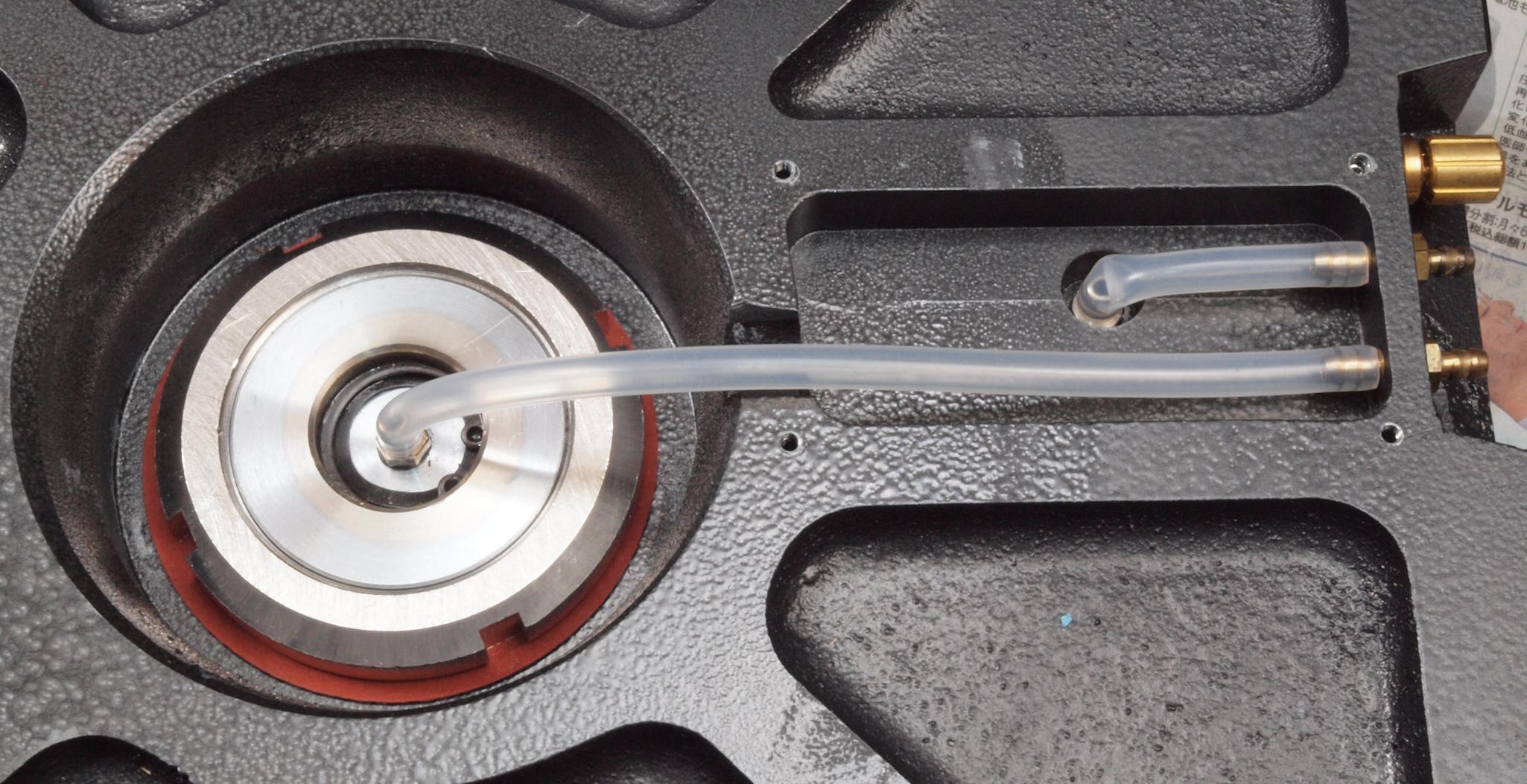

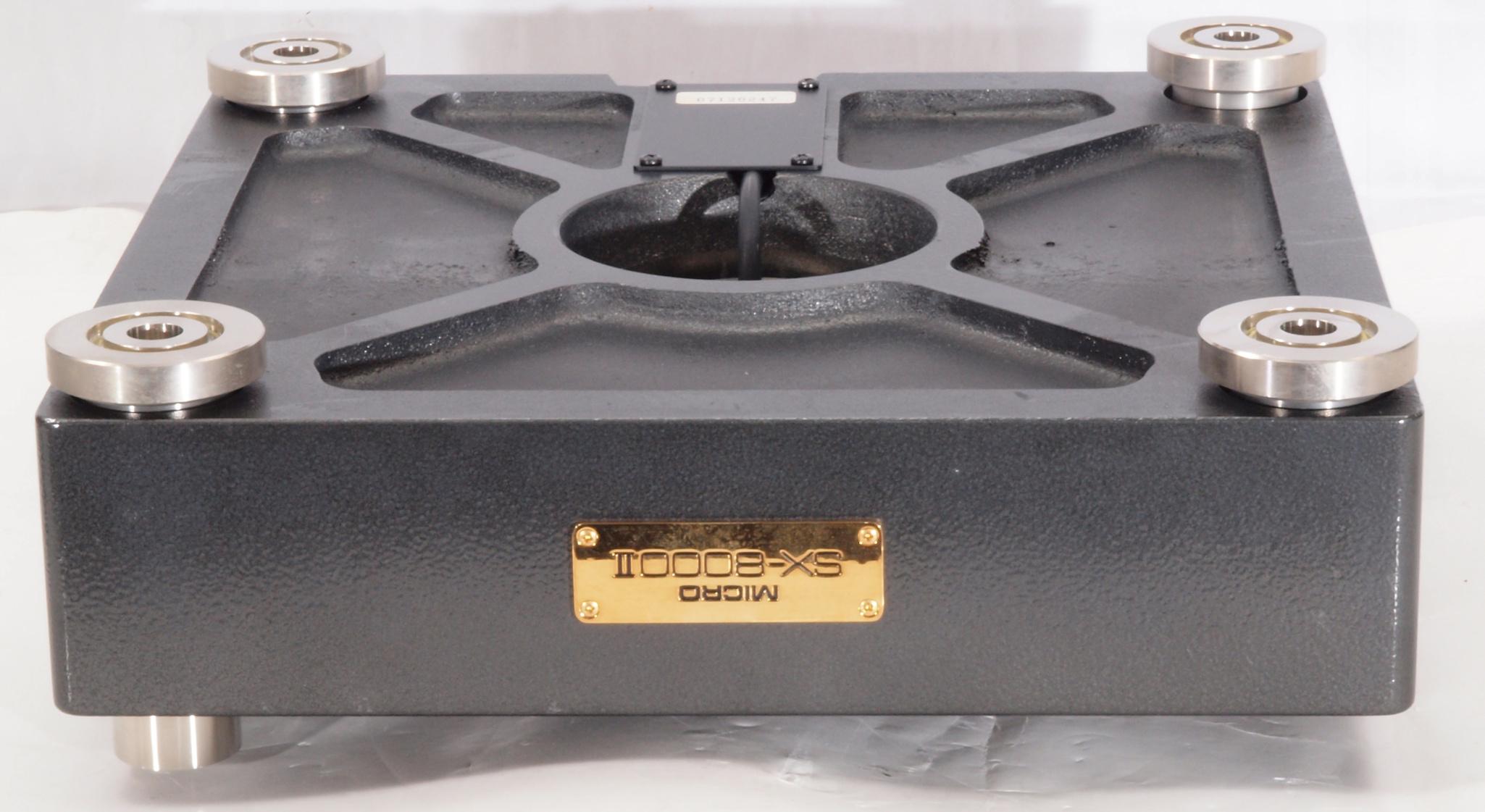

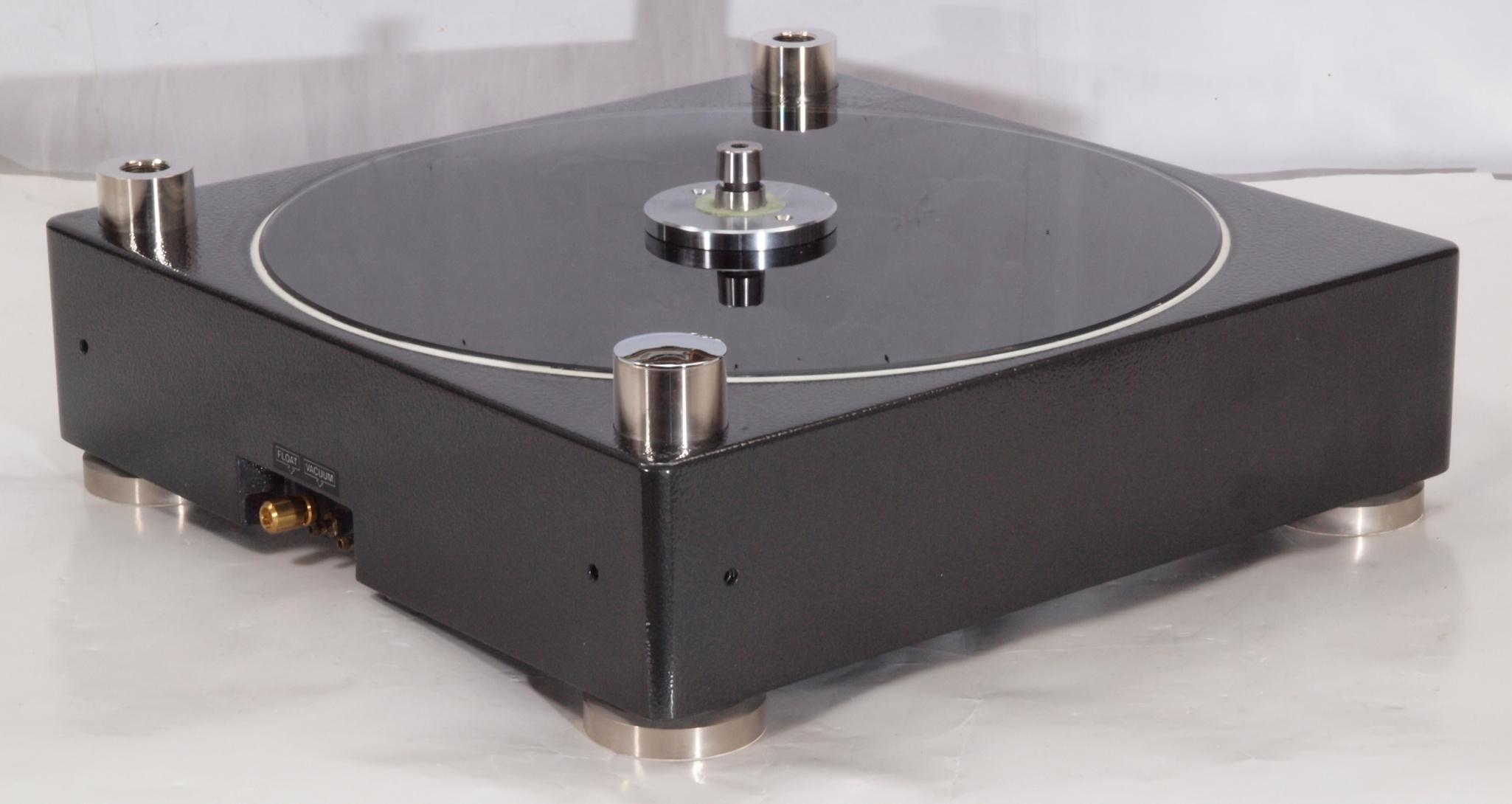

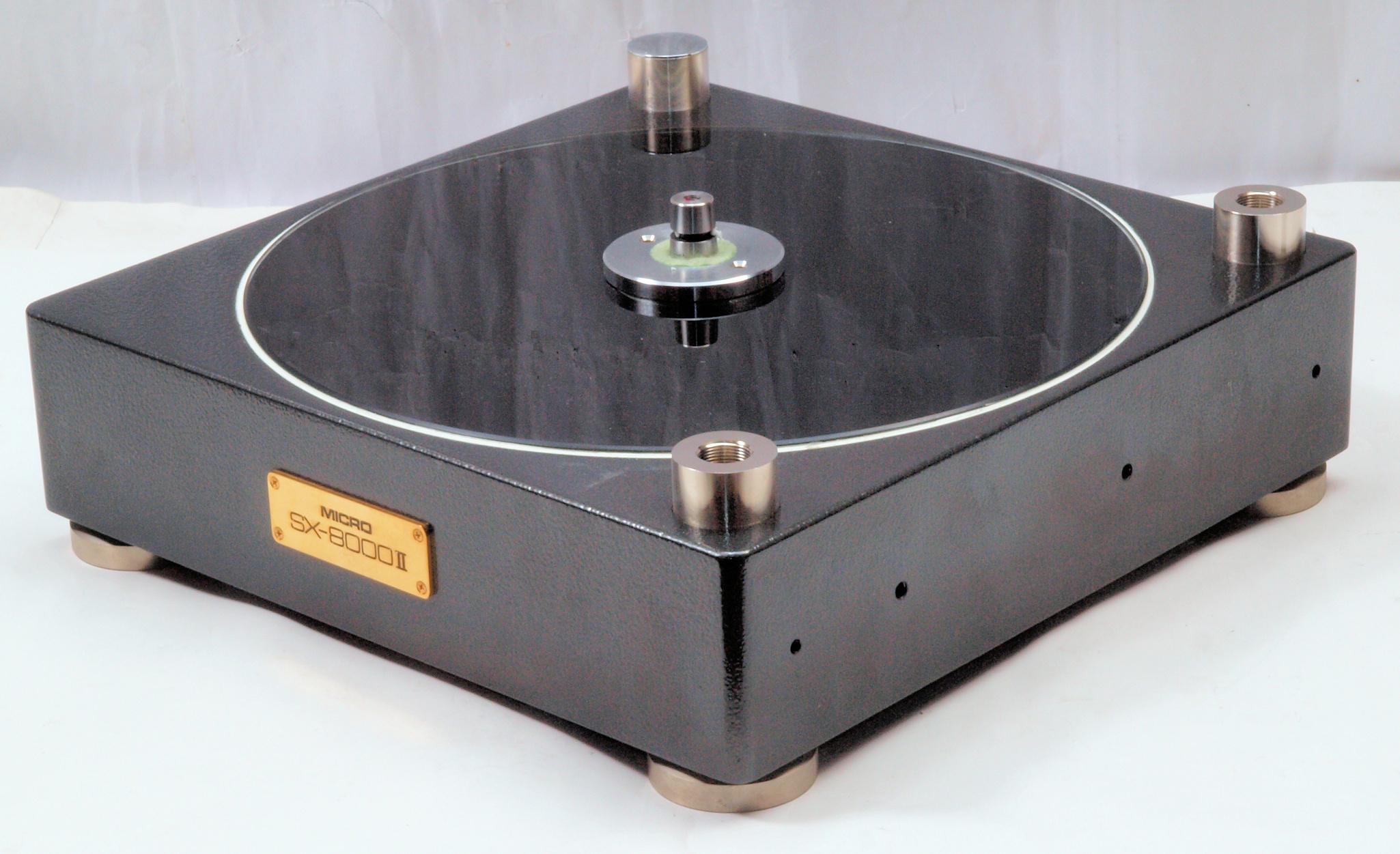

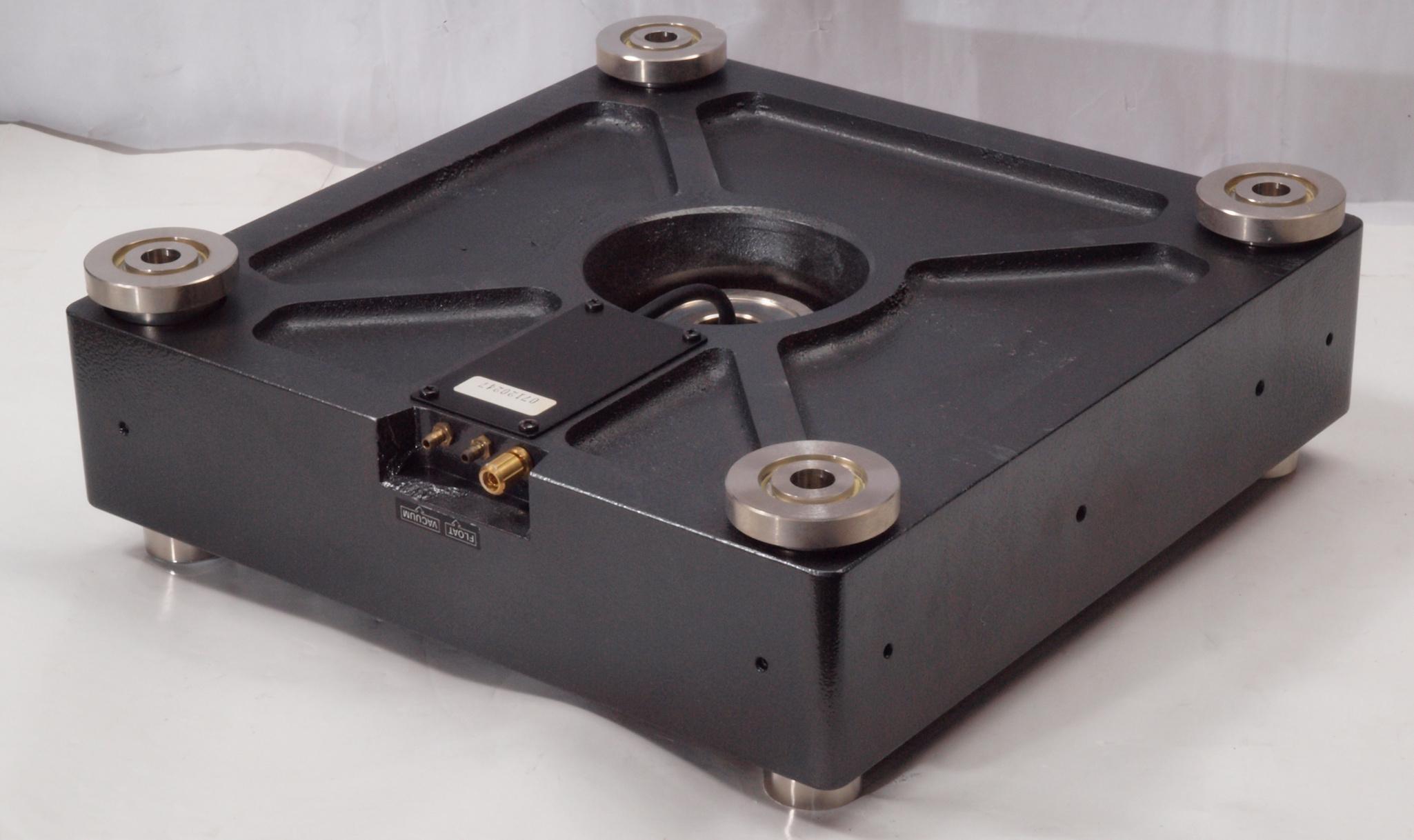

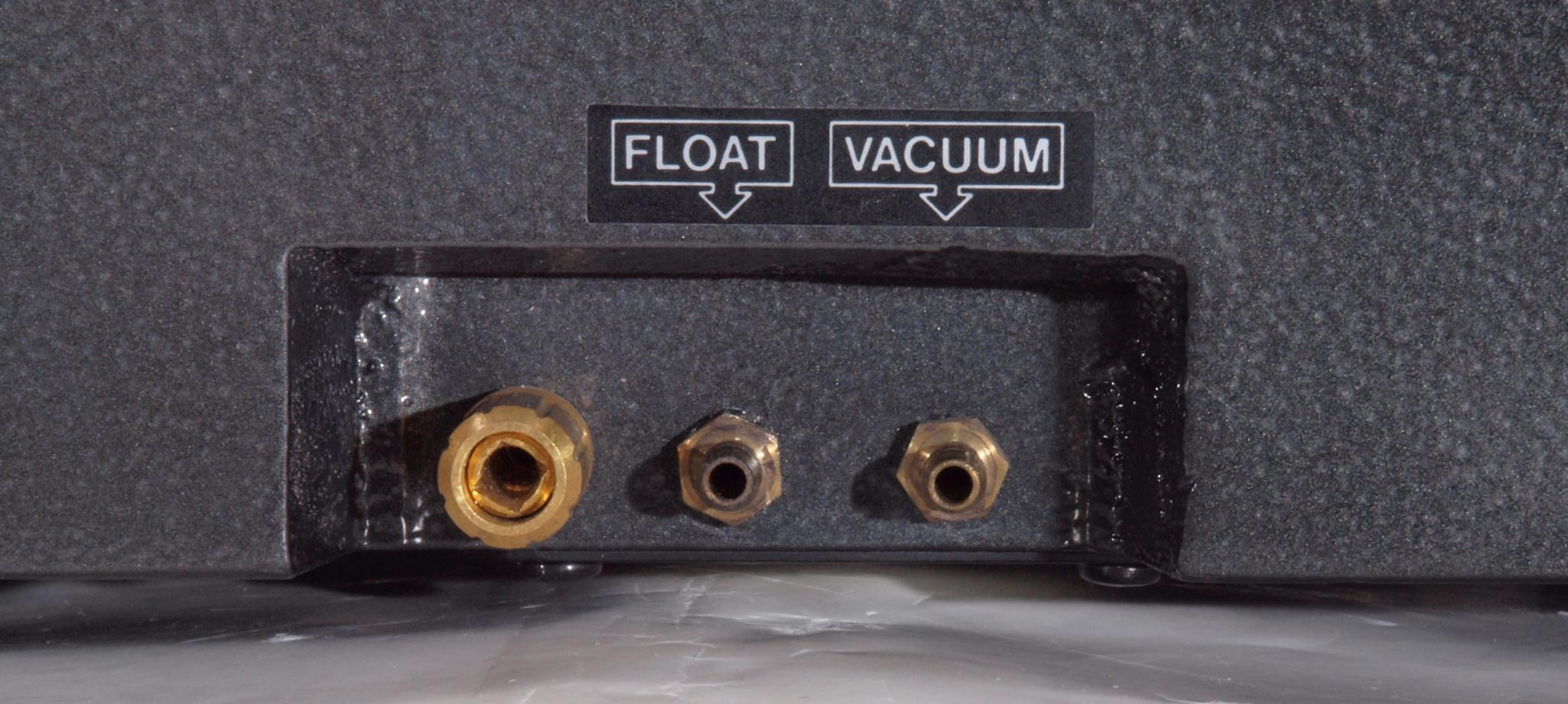

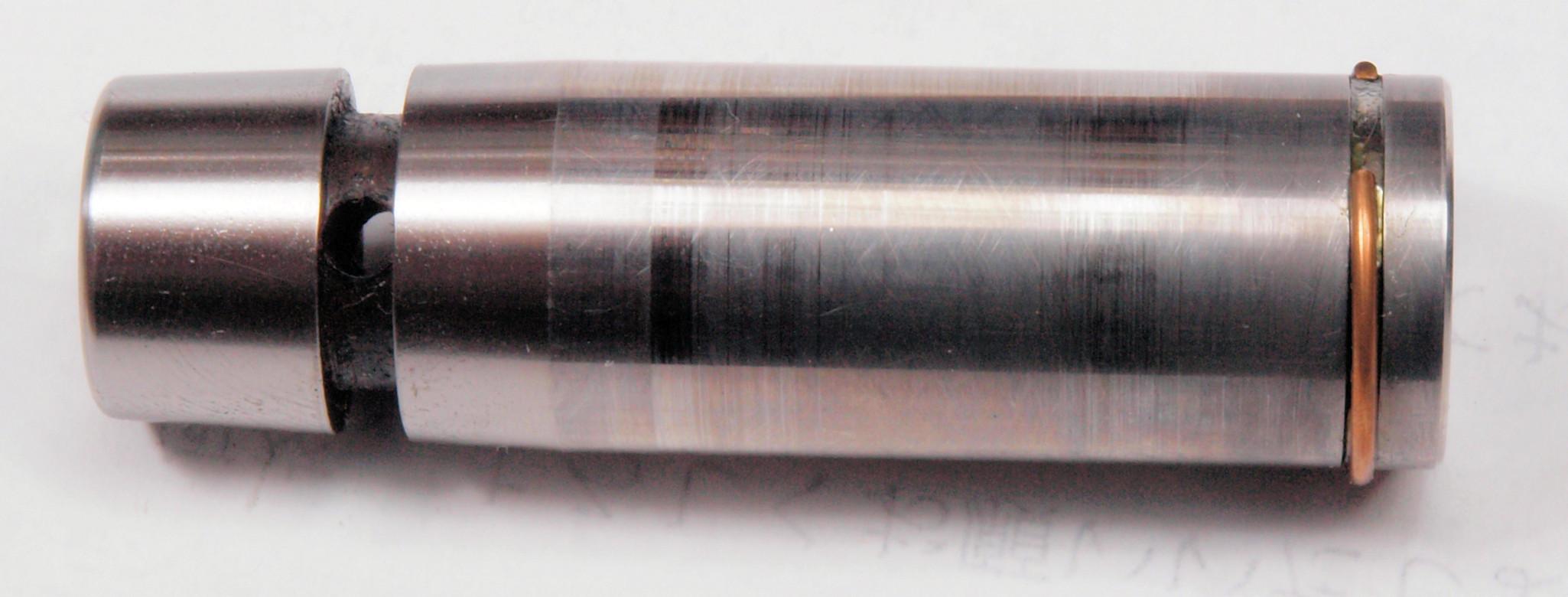

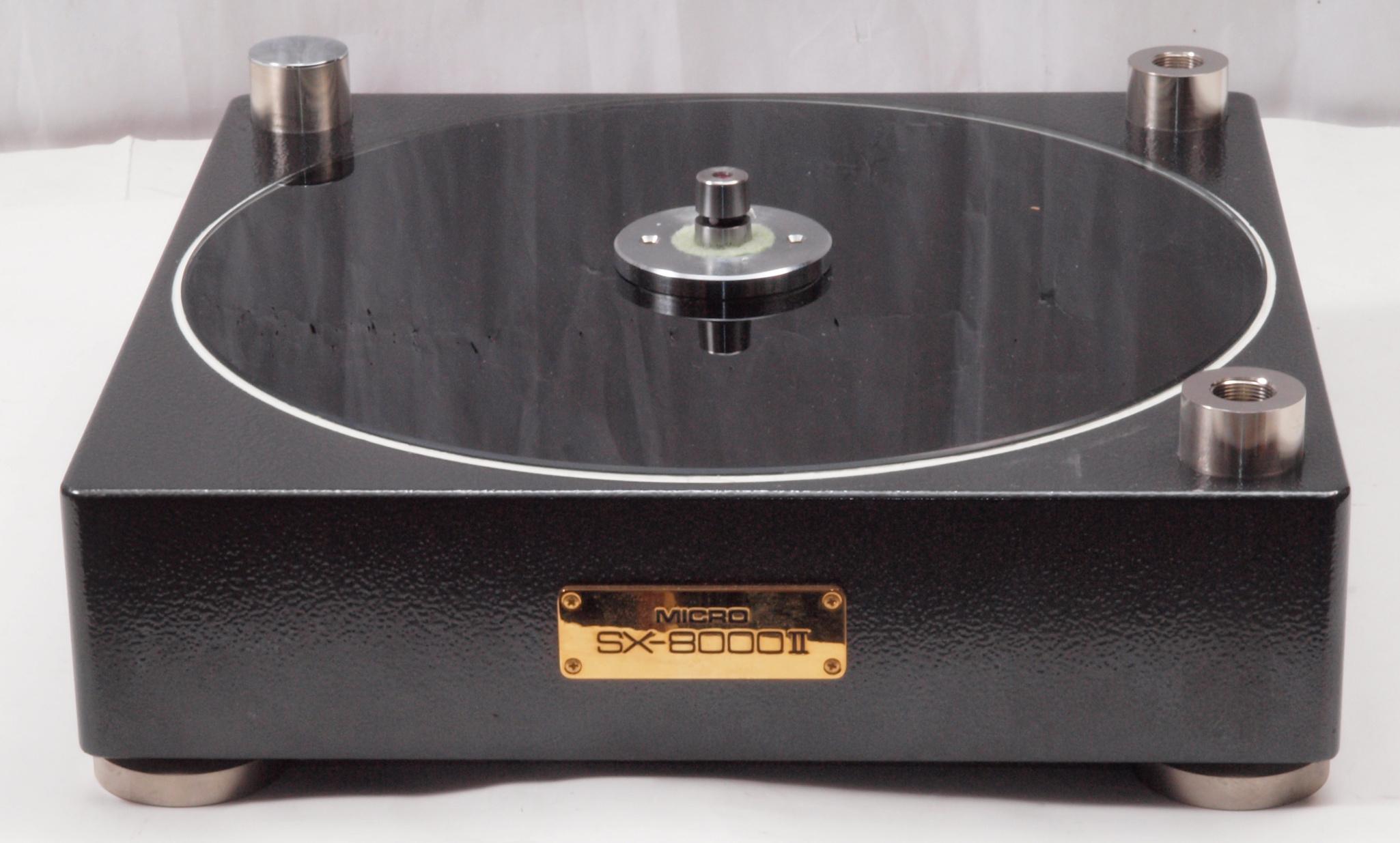

ＭＩＣＲＯＳＥＩＫＩ　ＳＸ−８０００�U．　５台目 RP-1110. ３６台目修理.　ＲＹ−５５００�U. 1７台目修理.

◆ターンテーブルの点検◆レコードプレヤーの修理◆梱包はこちらを参考 ２０２６／３／１６到着　完成．

ＲＰ−１１１０．３６台目修理記録 Ａ．　「ＲＰ−１１１０」修理前の点検状況． 知人へ修理依頼していた「８０００�Uレコードプレーヤー」のフォノモーター電源部が１０数年振りに知人死去の為、分解状態のままで戻ってきました。 全てのパーツが揃っているのかも判りませんが、何とか修理に挑戦して頂けませんか？ ダメ元で結構ですのでチェックだけでも御願いできませんでしょうか？ Ｃ．　「ＲＰ−１１１０」修理状況． Ｇ．　使用部品 新品ポンプユニット　　　　　　１組。 Ｅ．　「ＲＰ−１１１０」調整・測定． Ｆ．　修理費　　，０００円　　　オ−バ−ホ−ル修理。 　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｙ．　ユーザー宅の設置状況

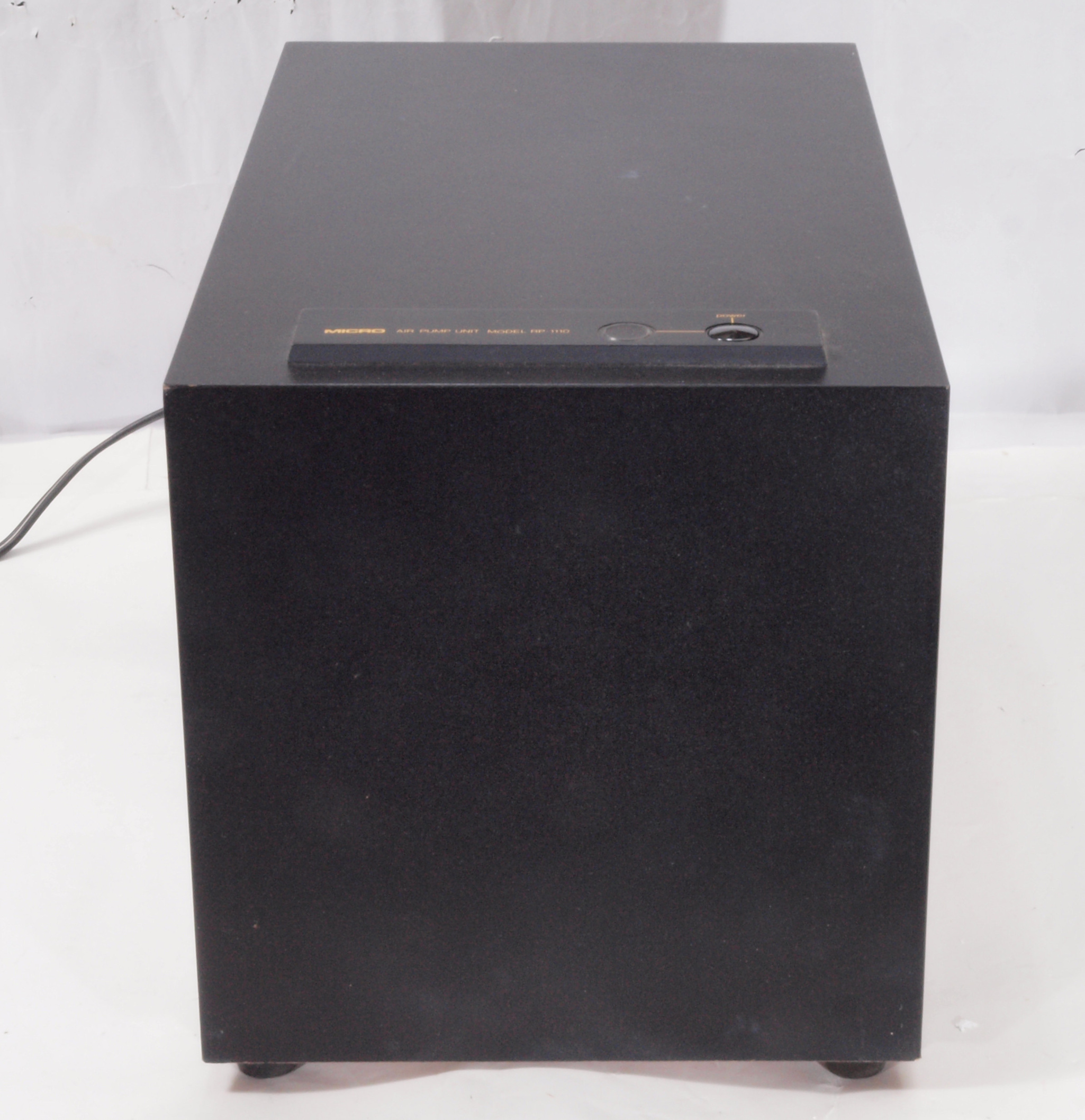

Ａ．　「ＲＰ−１１１０」修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　ＲＰ−１１１０点検中　前から見る。

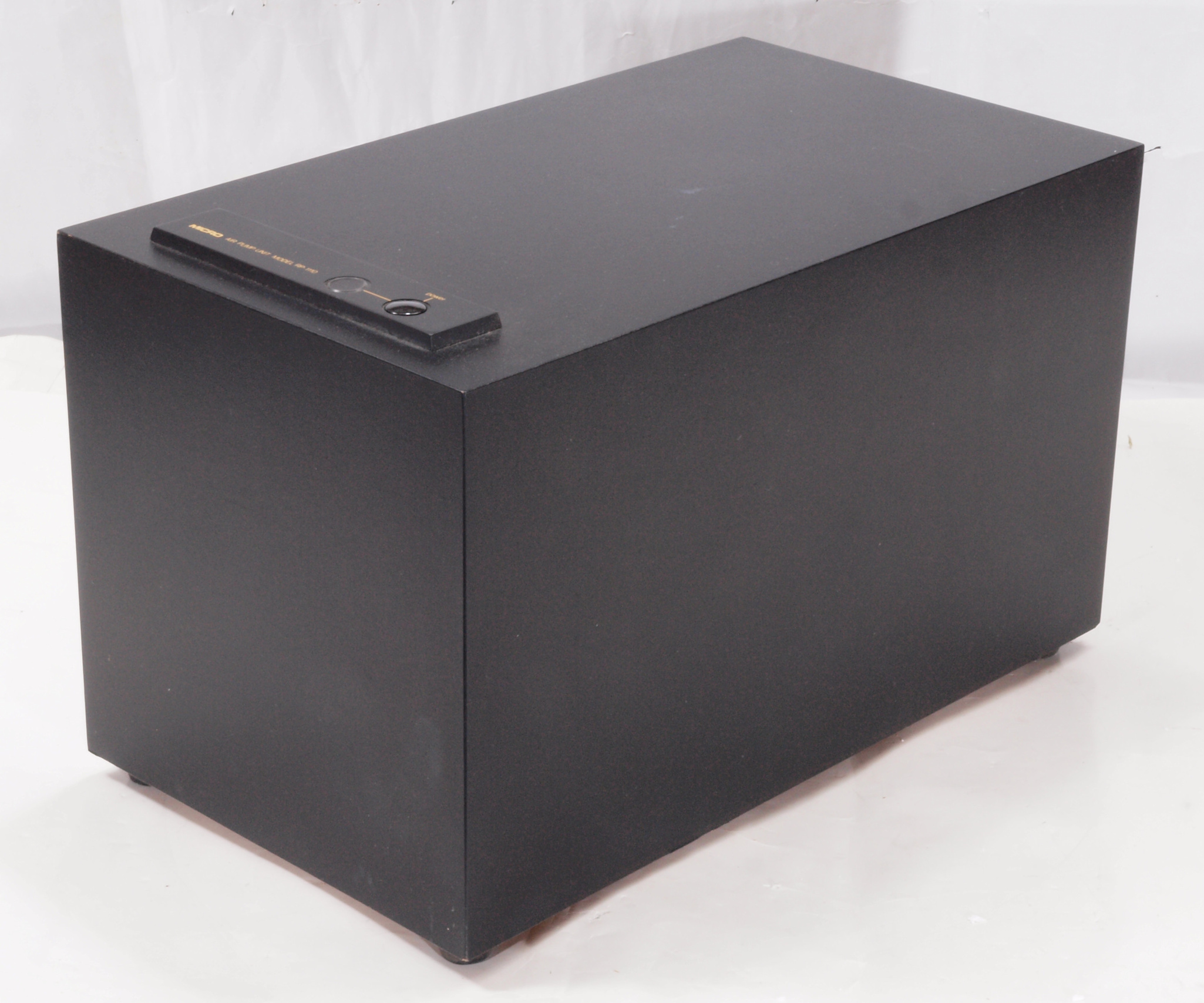

Ａ１２．　ＲＰ−１１１０点検中　前右から見る。

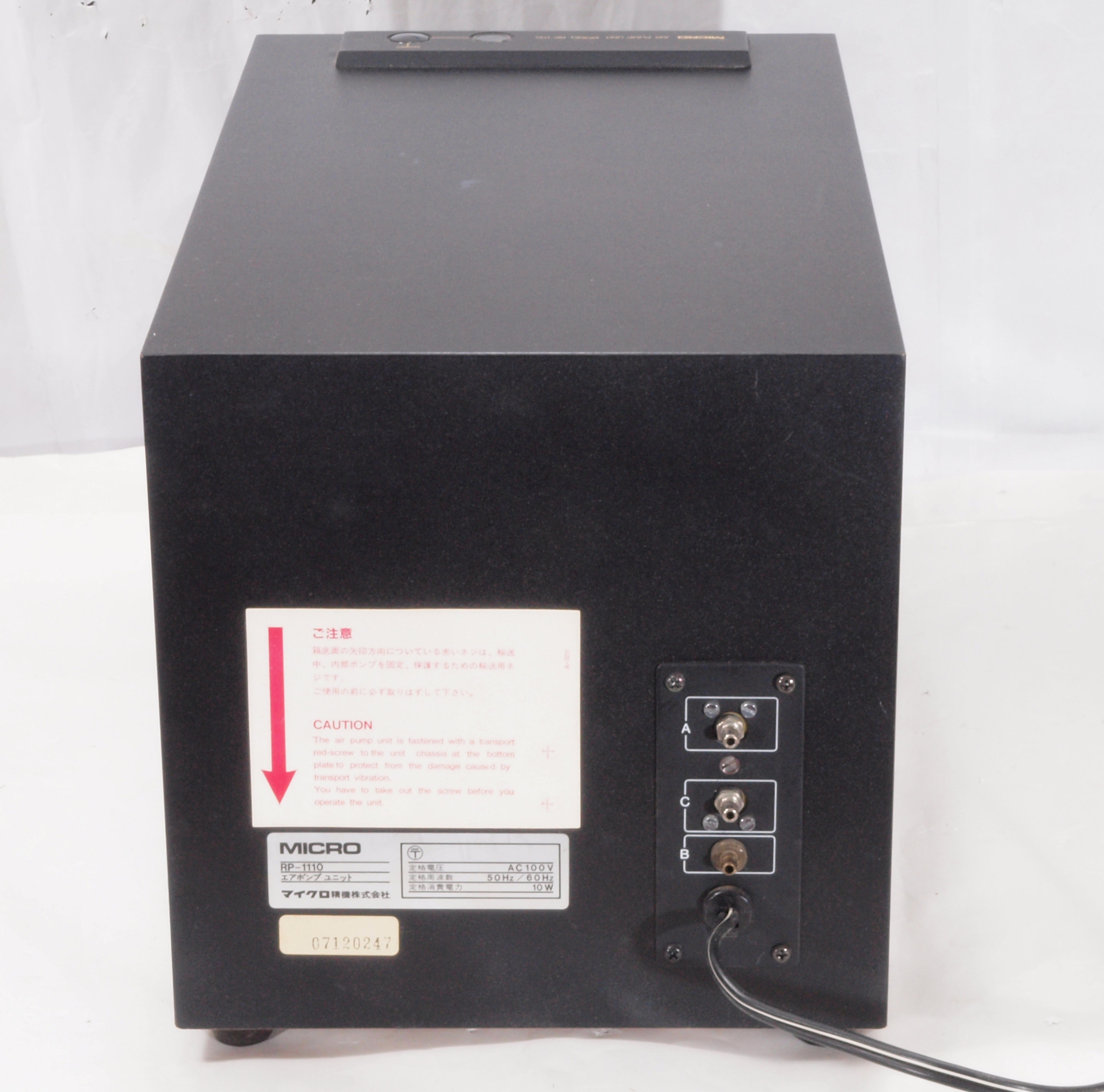

Ａ１３．　ＲＰ−１１１０点検中　後から見る。

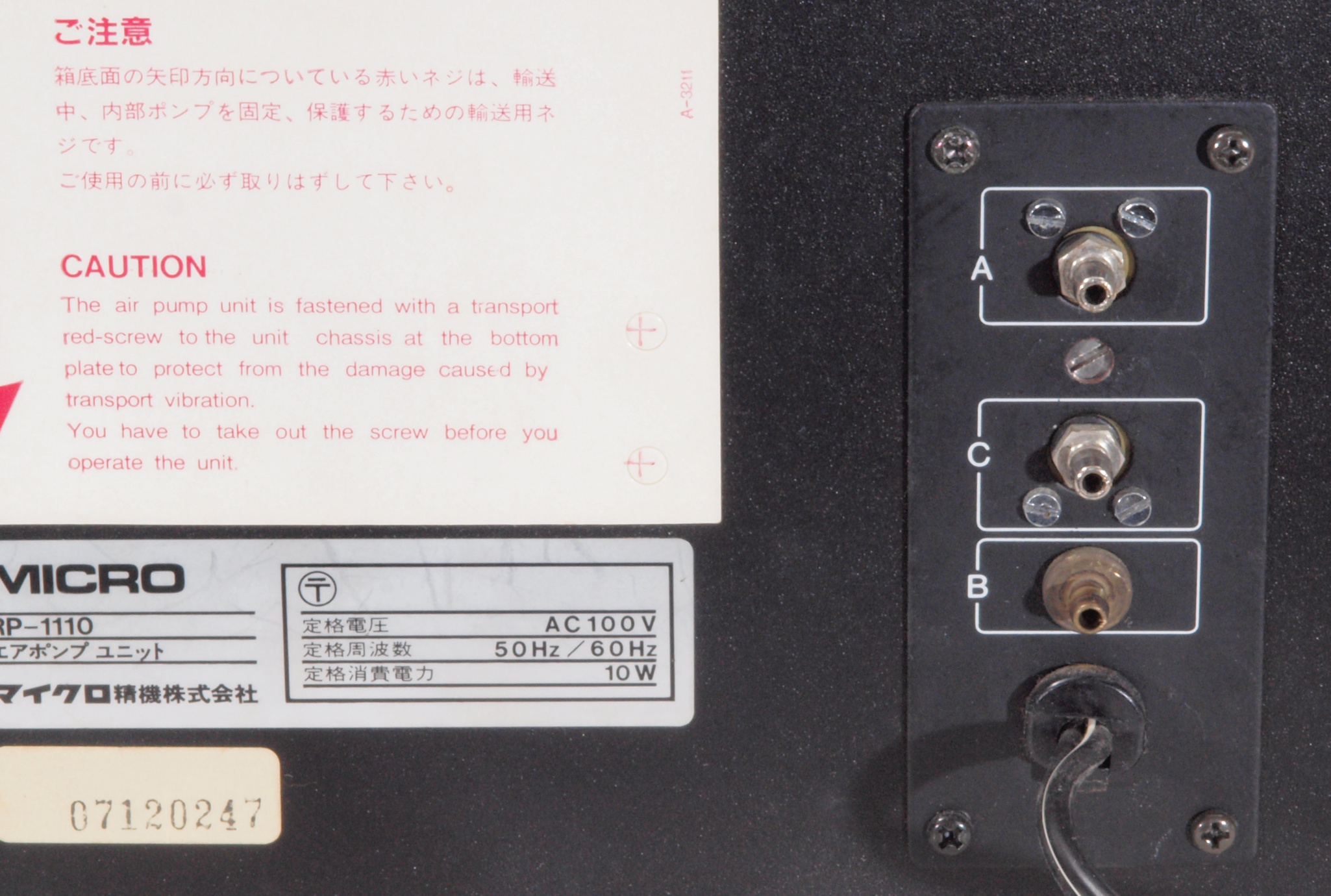

Ａ１３２．　ＲＰ−１１１０点検中、　後から、電源入り口、吐出口見る。

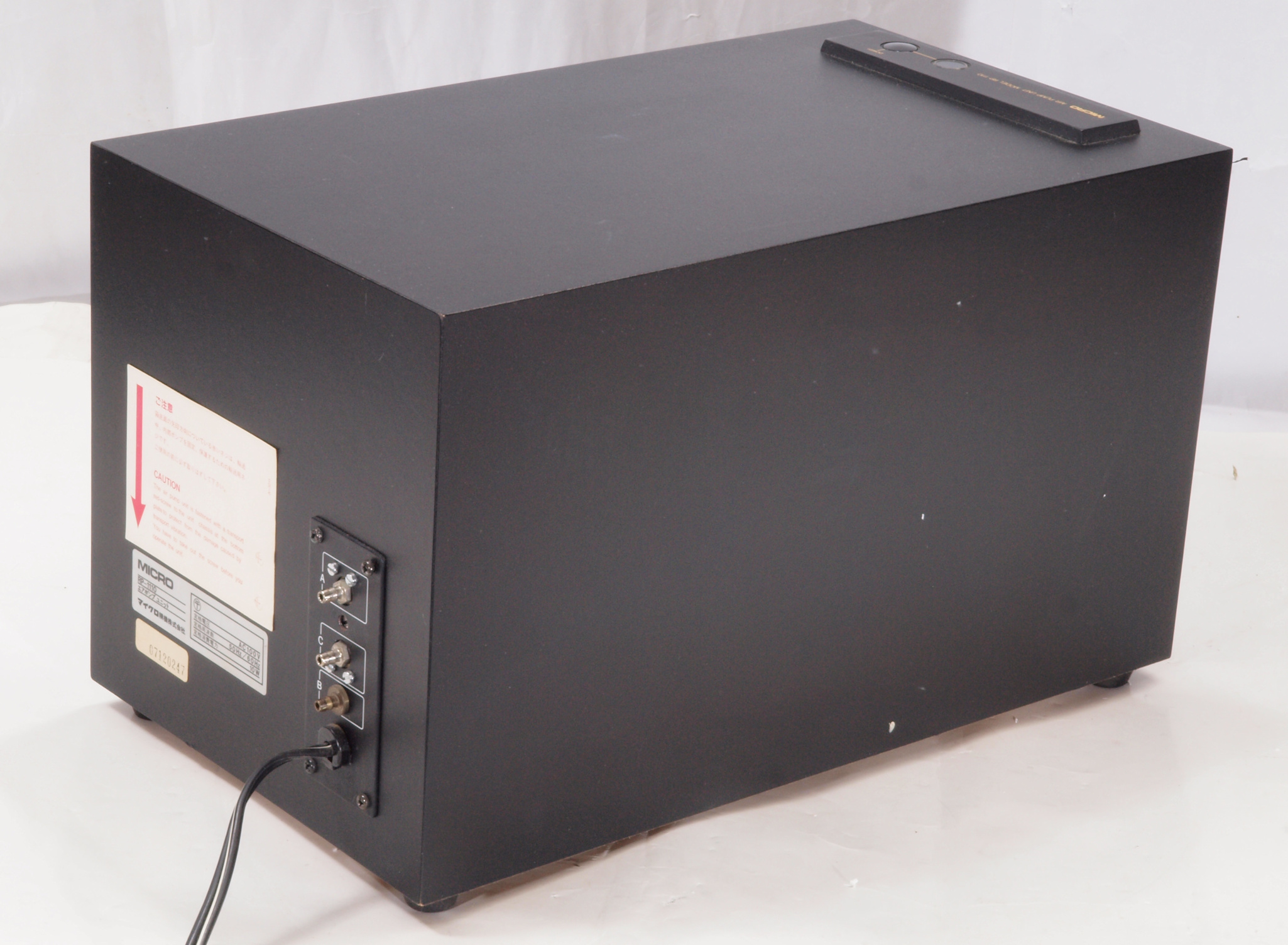

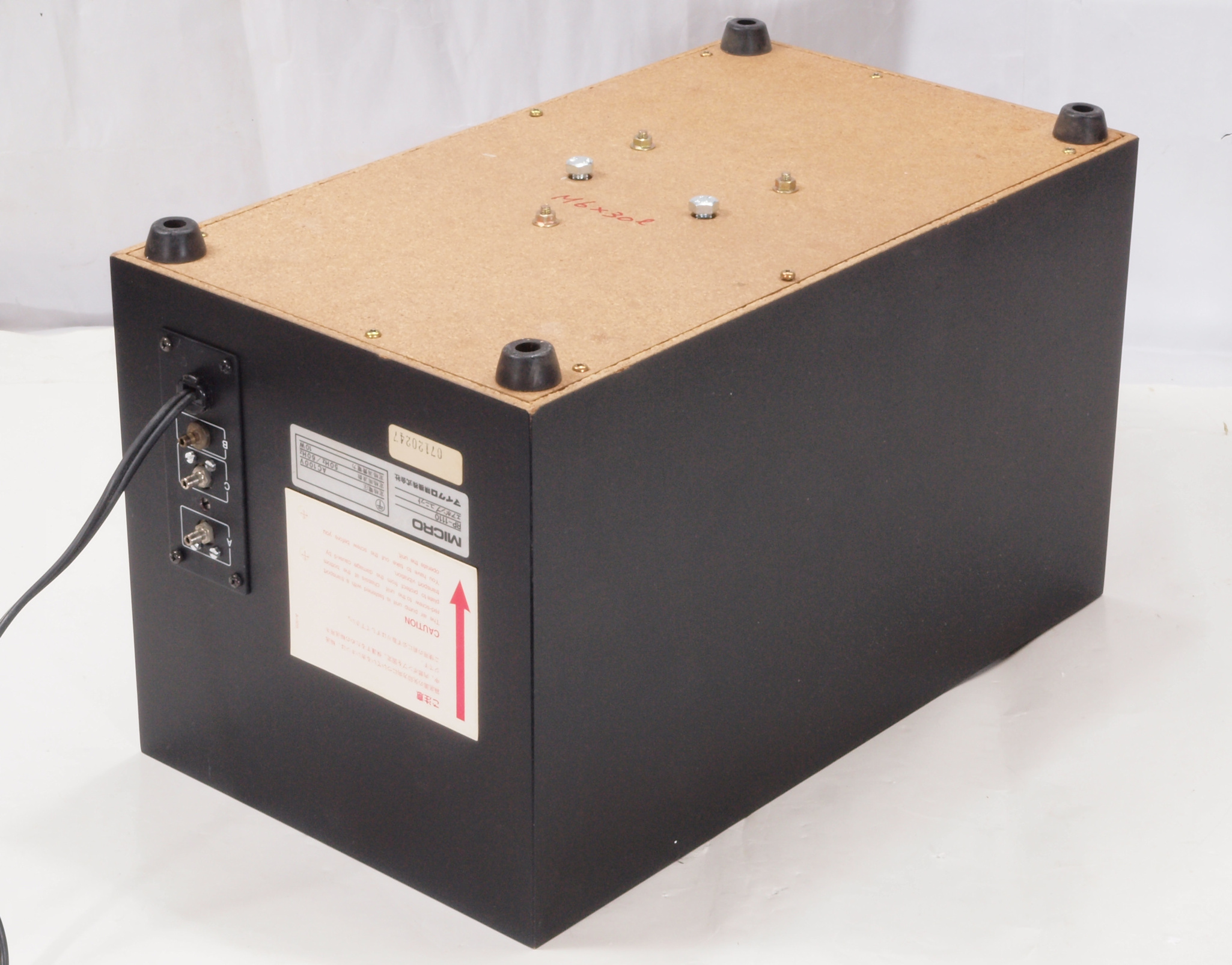

Ａ１４．　ＲＰ−１１１０点検中　後左から見る。

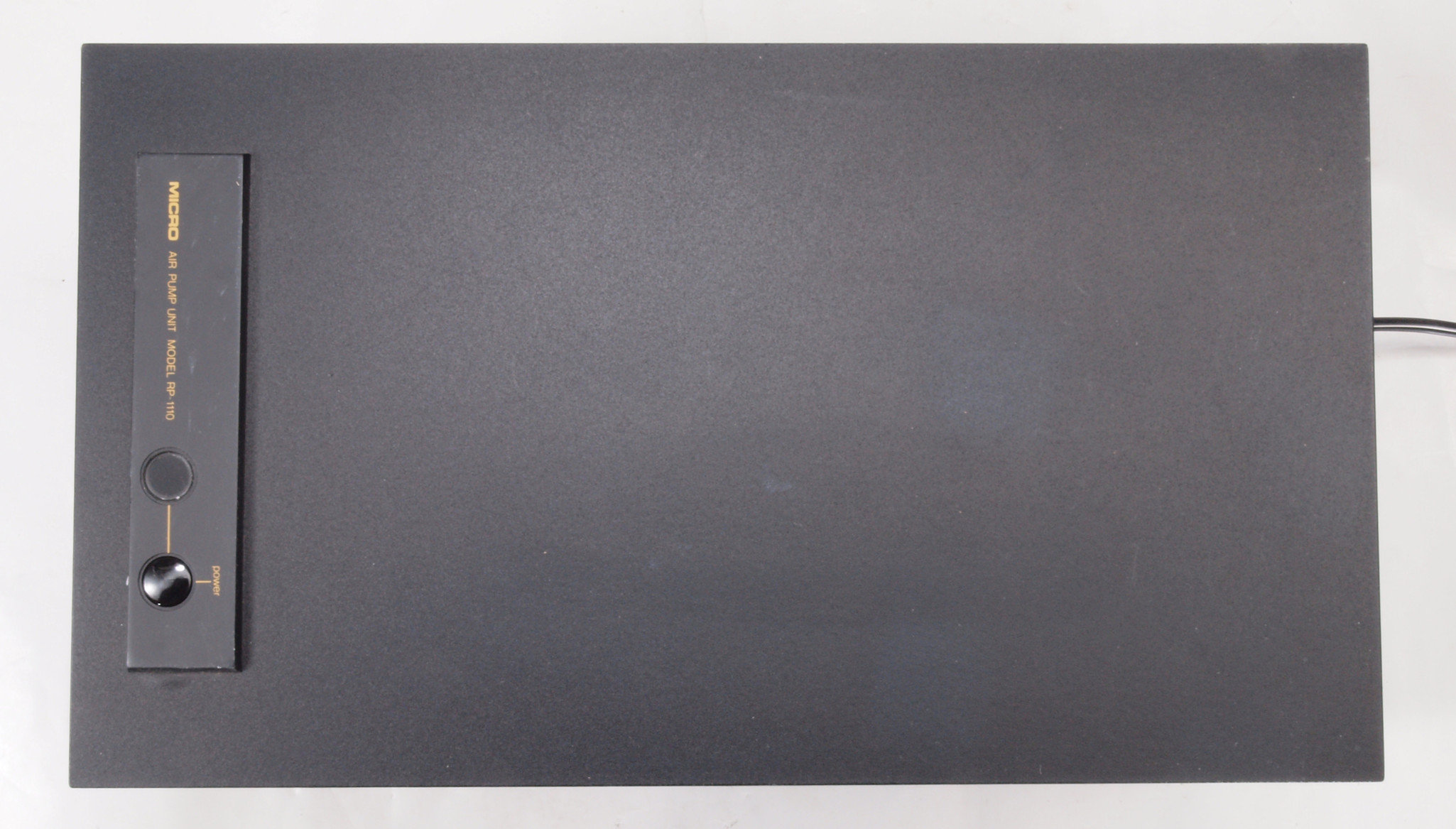

Ａ１５．　ＲＰ−１１１０点検中　上から見る。

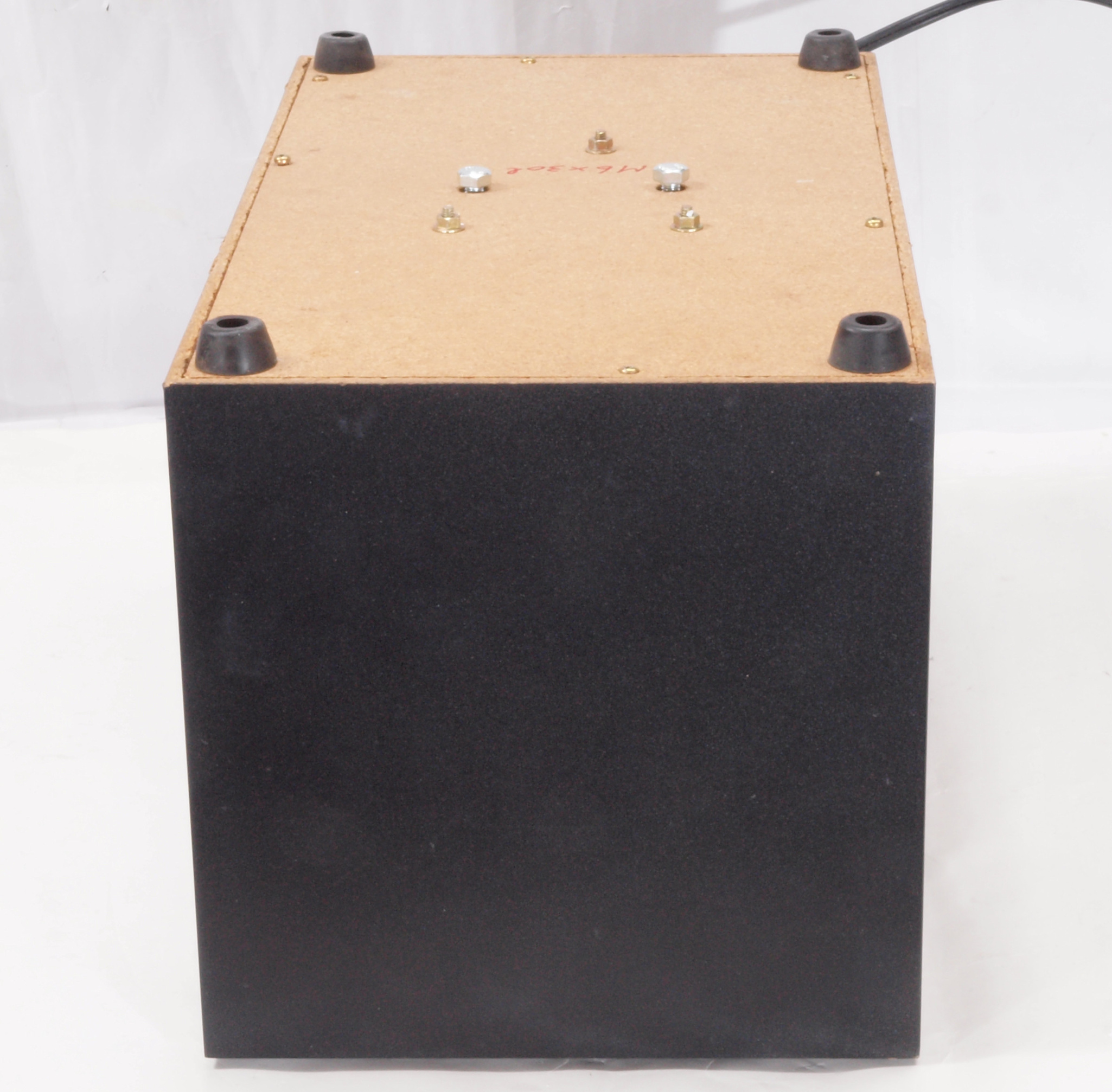

Ａ２０．　ＲＰ−１１１０点検中　下から見る。ポンプは固定されていない。

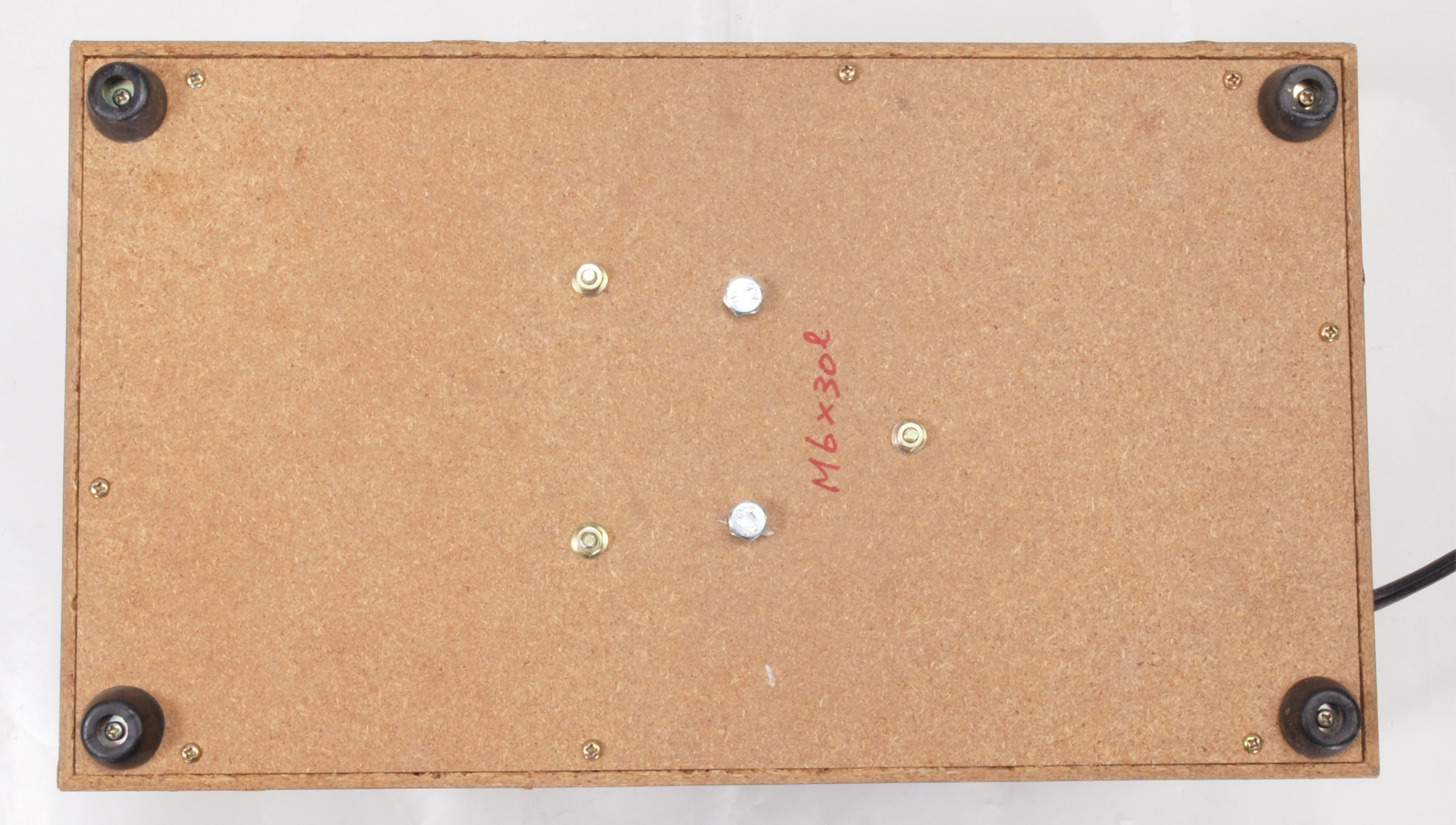

Ａ２１．　ＲＰ−１１１０点検中　下から見る。ポンプ固定ビス、上=付いていたＭ６、下＝本来のＭ５。

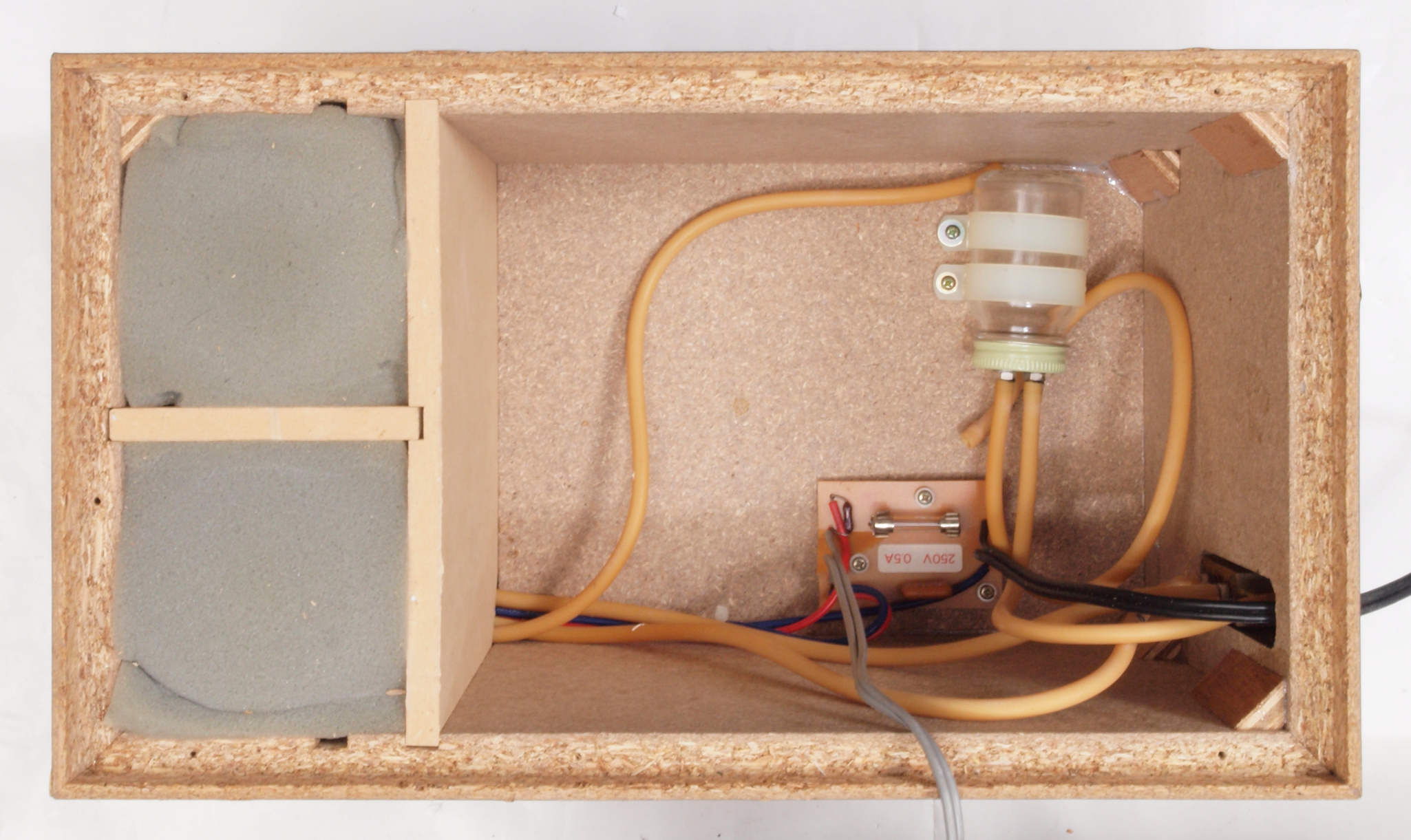

Ａ２２．　ＲＰ−１１１０点検中　下蓋を取り、下から見る。

Ａ２３．　ＲＰ−１１１０点検中　ポンプを見る。

Ａ２４．　ＲＰ−１１１０点検中　エアーチャンバーも曇りが無く綺麗。

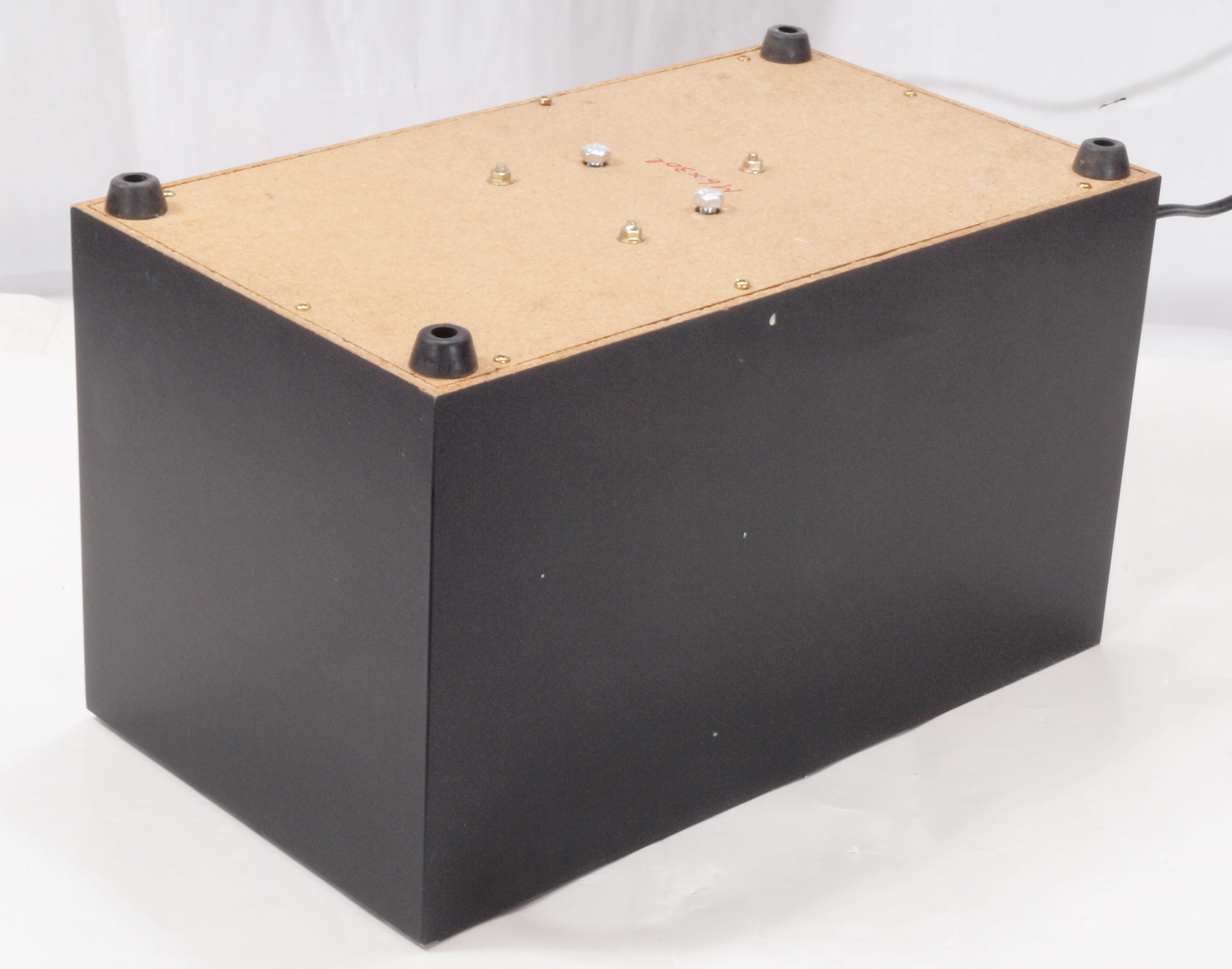

Ａ３１．　ＲＰ−１１１０点検中　下前から見る

Ａ３２．　ＲＰ−１１１０点検中　下前左から見る

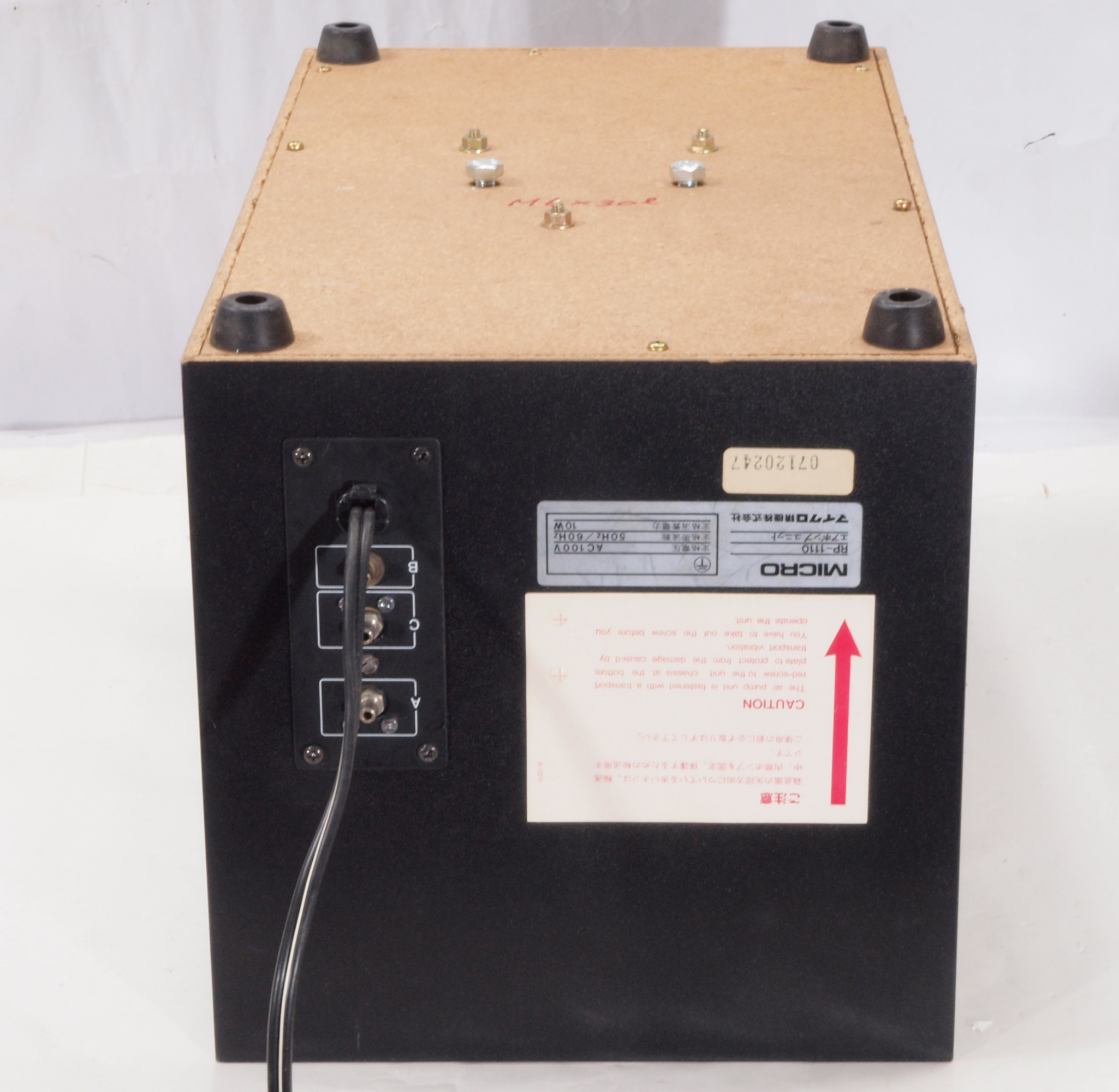

Ａ３３．　ＲＰ−１１１０点検中　下後から見る

Ａ３４．　ＲＰ−１１１０点検中　下後右から見る

Ａ４１．　修理前・測定　「Ａ＝吐き出し」　の圧力測定。　低い

Ａ４２．　修理前・測定　「B＝吸い込」　の圧力測定。　低い

Ａ４３．　修理前・測定　「Ｃ＝吐き出し」　の圧力測定。　低い

Ｃ１．　「ＲＰ−１１１０」修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　ポンプ取り出し。

Ｃ１２．　修理後　ポンプ。

Ｃ１３．　修理前　ポンプ取り出し。

Ｃ１４．　修理後　ポンプ。

Ｃ２１．　修理前　「Ａ＝吐き出し用ポンプ」

Ｃ２２．　修理前　「Ａ＝吐き出し用ポンプ」、　吸い込み口のフイルター。

Ｃ２３．　修理（交換）後　「Ａ＝吐き出し用ポンプ」、　吸い込み口のフイルター。

Ｃ２４．　修理（交換）後　「Ａ＝吐き出し用ポンプ」　ユニット

Ｃ２５．　修理（交換）後圧力測定中の　「Ａ＝吐き出し用ポンプ」

Ｃ３１．　修理前　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」

Ｃ３２．　修理前　「Ｂ．Ｃ＝吐き出し用ポンプ」、　吸い込み口のフイルター。

Ｃ３３．　修理（交換）後　「Ｂ．Ｃ＝吐き出し用ポンプ」、　吸い込み口のフイルター。

Ｃ３４．　修理（交換）後　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」　ユニット

Ｃ３５．　修理（交換）後圧力測定中の　「Ｃ＝吐き出し」

Ｃ３６．　修理（交換）後圧力測定中の　「Ｂ＝吸い込み」

Ｃ４１．　修理前　接着材が劣化した木箱。

Ｃ４２．　修理中　圧縮板にボンドを塗って固めている。

Ｃ４３．　修理後　さらに、塗装する。

Ｃ５１．　修理中　フューズ取付圧縮板表。

Ｃ５２．　修理中　圧縮板にボンドを塗って固めている、フューズ取付圧縮板表。

Ｃ５３．　修理後　さらに、塗装する。

Ｃ５４．　修理前　フューズ取付け台右横側

Ｃ５５．　修理中　フューズ取付け台右横側、ボンドを染みこませる。

Ｃ５６．　修理（塗装）後　フューズ取付け台右横側。

Ｃ５７．　修理前　フューズ取付け台左横側

Ｃ５８．　修理中　フューズ取付け台左横側、ボンドを染みこませる。

Ｃ５９．　修理（塗装）後　フューズ取付け台左横側。

Ｃ６１．　修理前　ポンプ取り付け圧縮板、フューズ取付圧縮板。

Ｃ６２．　修理中　ポンプ取り付け圧縮板、フューズ取付圧縮板。　ボンドを染みこませる。

Ｃ７２．　修理後　さらに、塗装する。

Ｃ７３．　修理前　ポンプ取り付け圧縮板。

Ｃ７４．　修理中　ポンプ取り付け圧縮板。　ボンドを染みこませる。

Ｃ７５．　修理後　さらに、塗装する。

Ｃ７６．　修理前　ポンプ取り付け圧縮板２。

Ｃ７７．　修理中　ポンプ取り付け圧縮板２。　ボンドを染みこませる。

Ｃ７８．　修理後　さらに、塗装する。

Ｃ８１．　修理前　「電源入り口、吐出口取り付け板」　の穴

Ｃ８２．　修理中　「電源入り口、吐出口取り付け板」　の穴、ボンドを染みこませる。

Ｃ８３．　修理後　さらに、塗装する。

Ｃ９１．　修理前　下蓋（底板）表

Ｃ９２．　修理（塗装）後　下蓋（底板）表、　ラッカーを吹き付ける。

Ｃ９３．　修理前　下蓋裏（底板）右横側

Ｃ９４．　修理中　下蓋裏（底板）右横側、ボンドを染みこませる。

Ｃ９５．　修理（塗装）後　下蓋裏（底板）右横側、　さらにラッカーを吹き付ける。

Ｃ９６．　修理前　下蓋裏（底板）左横側

Ｃ９７．　修理中　下蓋裏（底板）左横側、ボンドを染みこませる。

Ｃ９８．　修理（塗装）後　下蓋裏（底板）左横側、　さらにラッカーを吹き付ける。

ＣＡ１．　修理前　フューズ基板。

ＣＡ２．　修理前　フューズ基板裏。

ＣＡ３．　修理（半田補正）後　フューズ基板裏。

ＣＡ４．　完成フューズ基板裏、　洗浄後コート液を塗る。

ＣＢ１．　修理（塗装）前　ポンプ取り付け金具、各種止めネジ類。

ＣＢ２．　修理（塗装）後　ポンプ取り付け金具、各種止めネジ類。　錆止めにラッカーを吹き付ける。

ＣＣ１．　修理（乾燥）中　炎天下にさらし、焼き付ける。　右側はAcoustic Research ＡＭＰ．５台目

ＣＤ１．　交換部品

ＣＤ２．　交換部品足ゴム。　左＝付いていた物、右＝交換した物。

ＣＥ１．　修理前　下から見る

ＣＥ２．　修理中　ポンプを取りさった所。

ＣＥ３．　修理中　ボンドを染みこませ。

ＣＥ４．　修理中　塗装する。

ＣＥ５．　完成。

Ｅ．　「ＲＰ−１１１０」調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

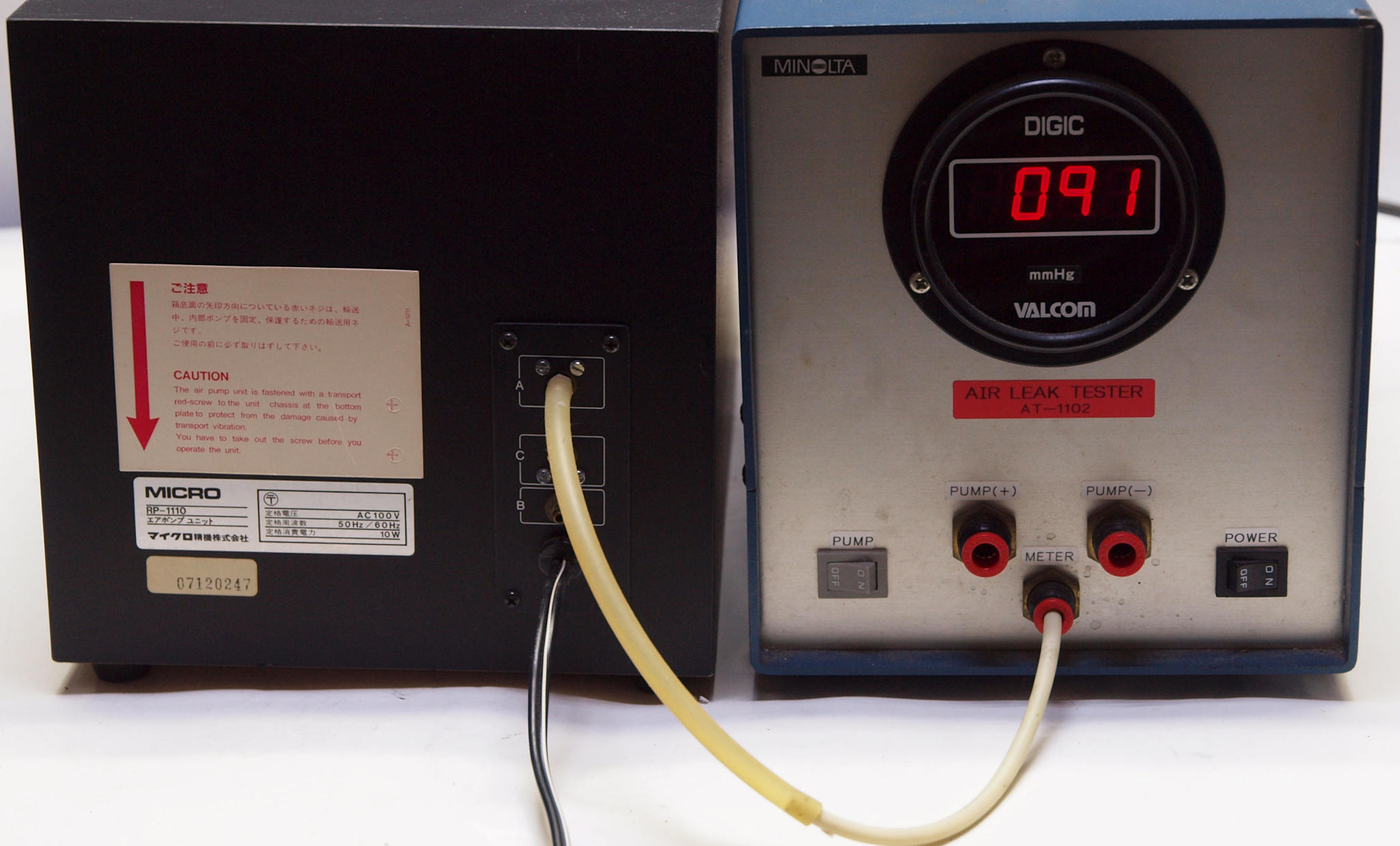

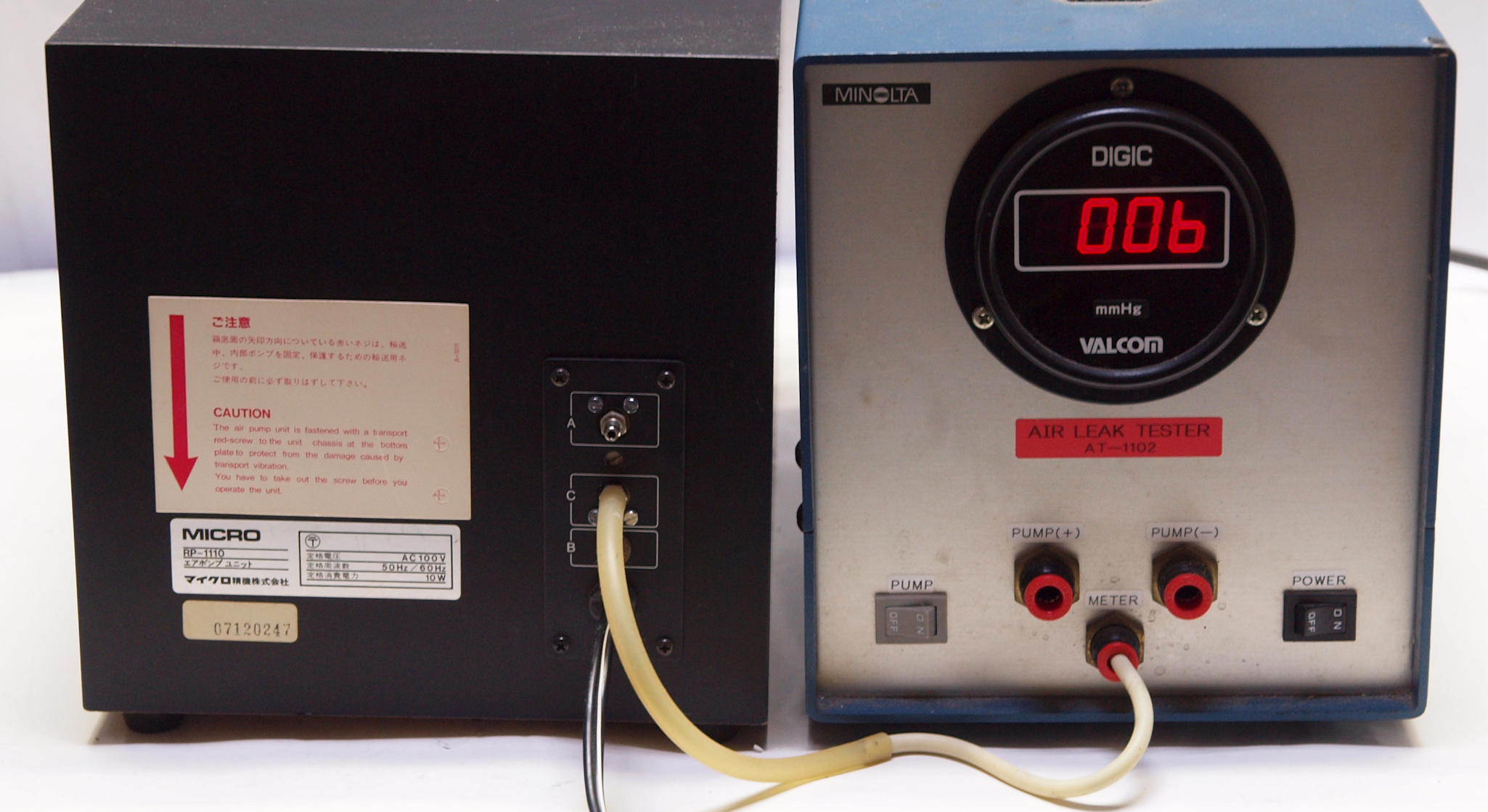

Ｅ１．　圧力測定　Ａ端子

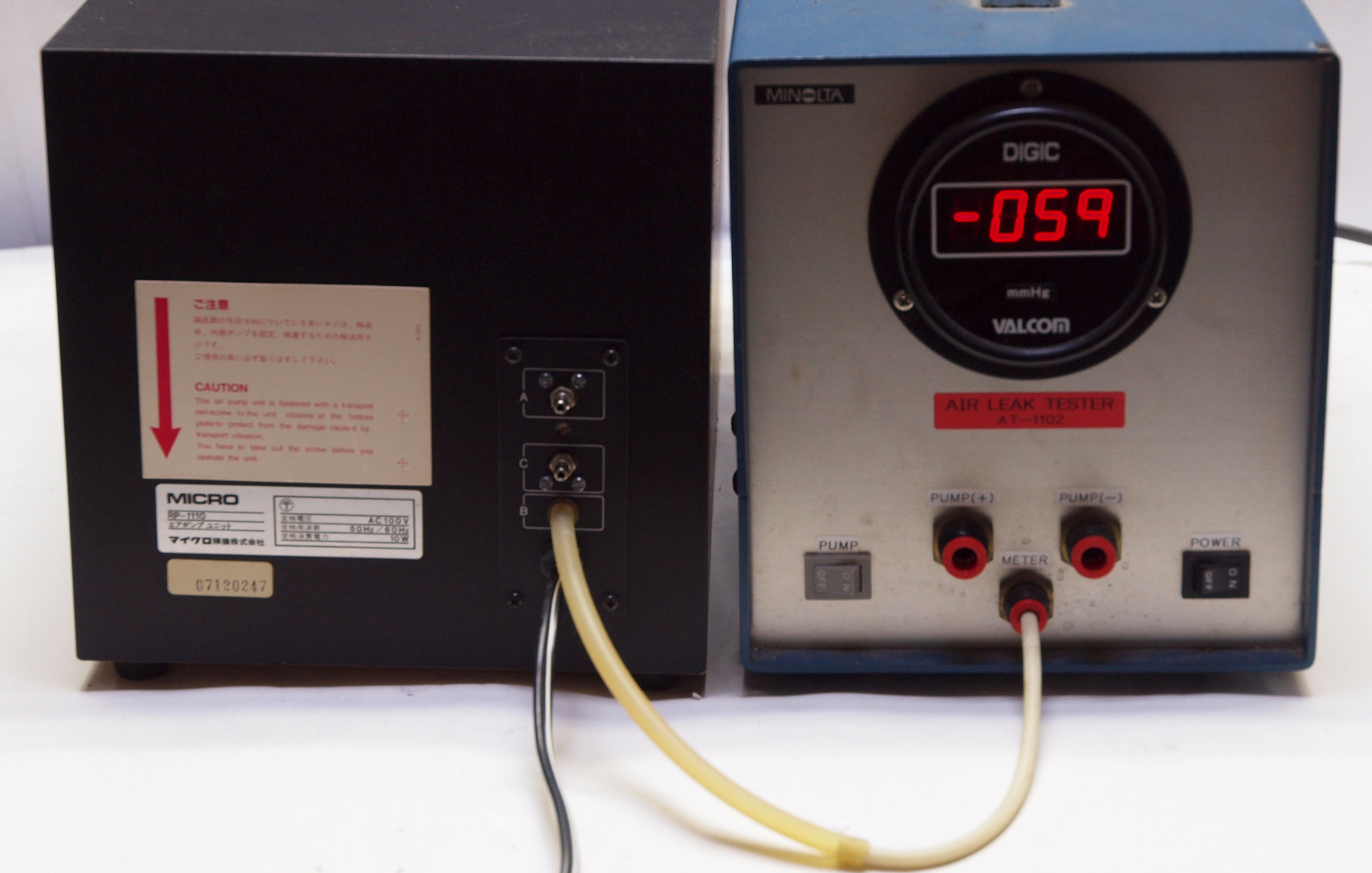

Ｅ２．　圧力測定　Ｂ端子。Ｃ３６．　修理（交換）後圧力測定中の　「Ｂ＝吸い込み」より低いのは、調整バイバスが有る為。

Ｅ３．　圧力測定　Ｃ端子。　B端子圧力より低いのは、調整バイバスが有る為。

RY-5500�U. 17台目修理記録 B．　ＲＹ−５５００�U　修理前の点検状況． 知人へ修理依頼していた「８０００�Uレコードプレーヤー」のフォノモーター電源部が１０数年振りに知人死去の為、分解状態のままで戻ってきました。 全てのパーツが揃っているのかも判りませんが、何とか修理に挑戦して頂けませんか？ ダメ元で結構ですのでチェックだけでも御願いできませんでしょうか？ Ｄ．　「ＲＹ−５５００�U」修理状況． H．　使用部品 電解コンデンサー　　　　　　　　　　　 　　　　２２個。 半固定VR　　　　　　　　　　　　　　　　　　　　　３個。 フイルムコンデンサー　　　 　　　　　　　　　　　３個。 モーター駆動AMP−ＩＣ（製造中止品）　　　　　２個。 制御リレー（製造中止品）　　　　　　　　　　　　４個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　４個。 F．　「ＲＹ−５５００�U」調整・測定． G．　修理費　　０，０００円　　　オ−バ−ホ−ル修理。 　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。

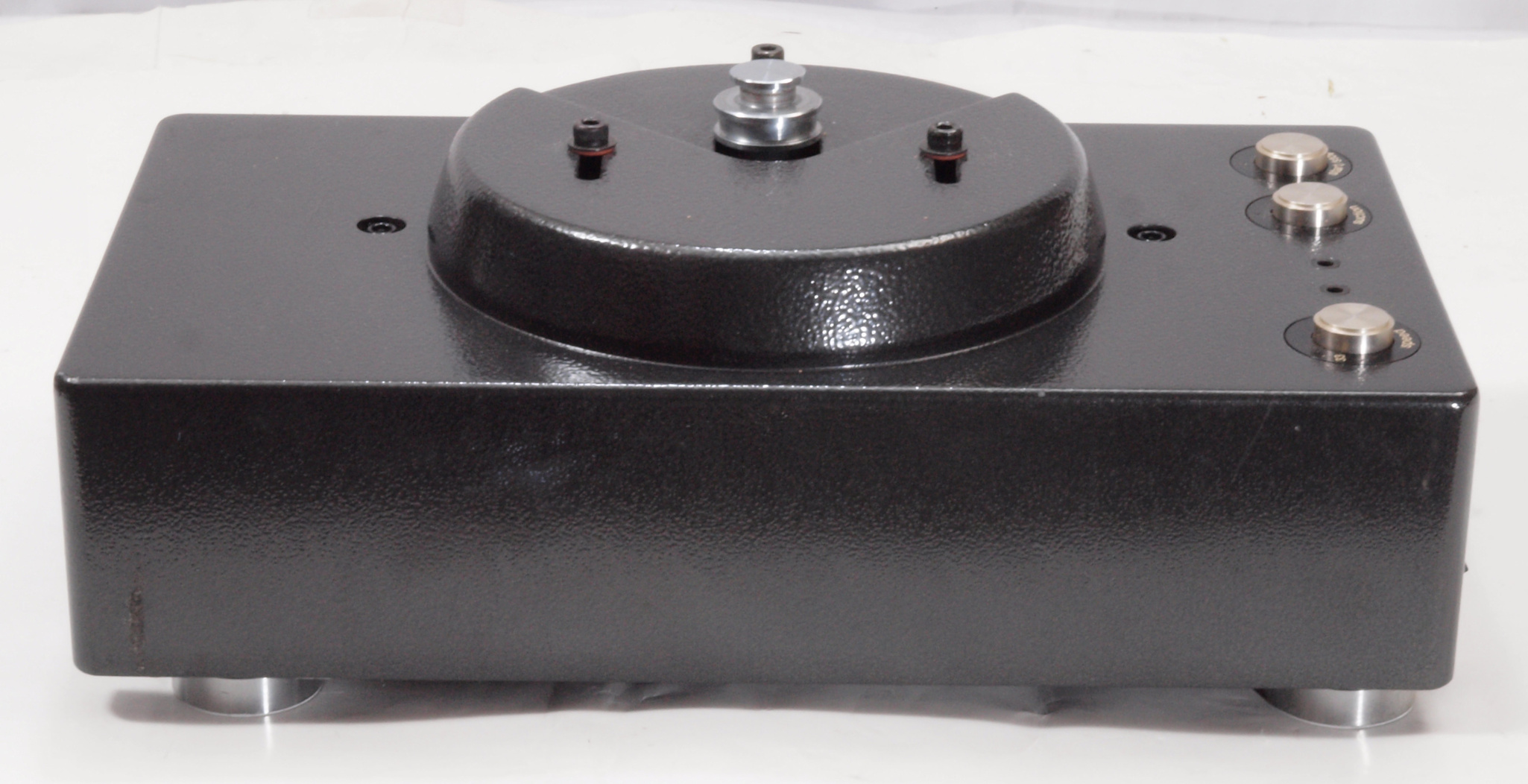

Ｂ．　ＲＹ−５５００�U　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｂ１１．　ＲＹ−５５００�U点検中　前から見る。

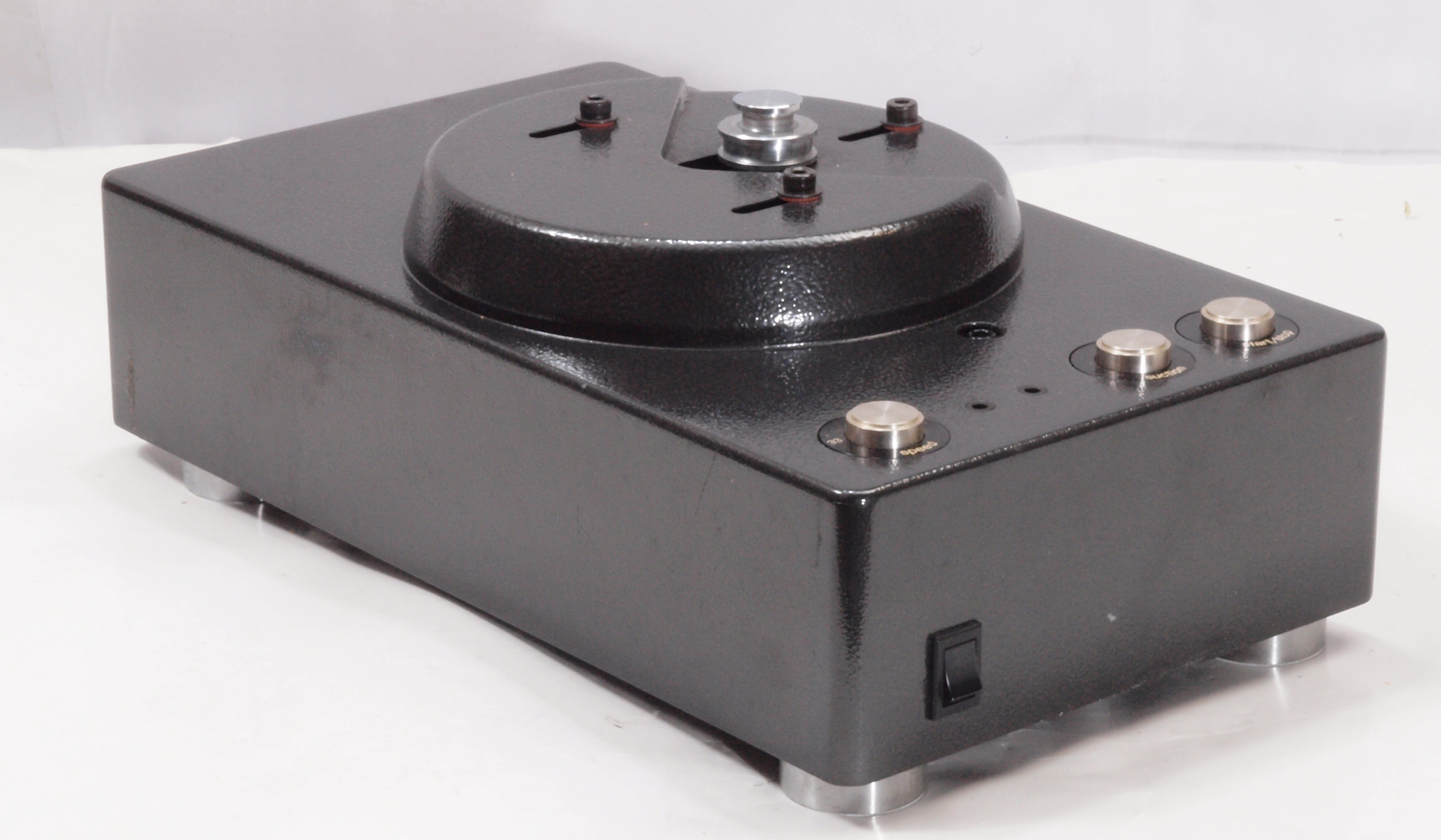

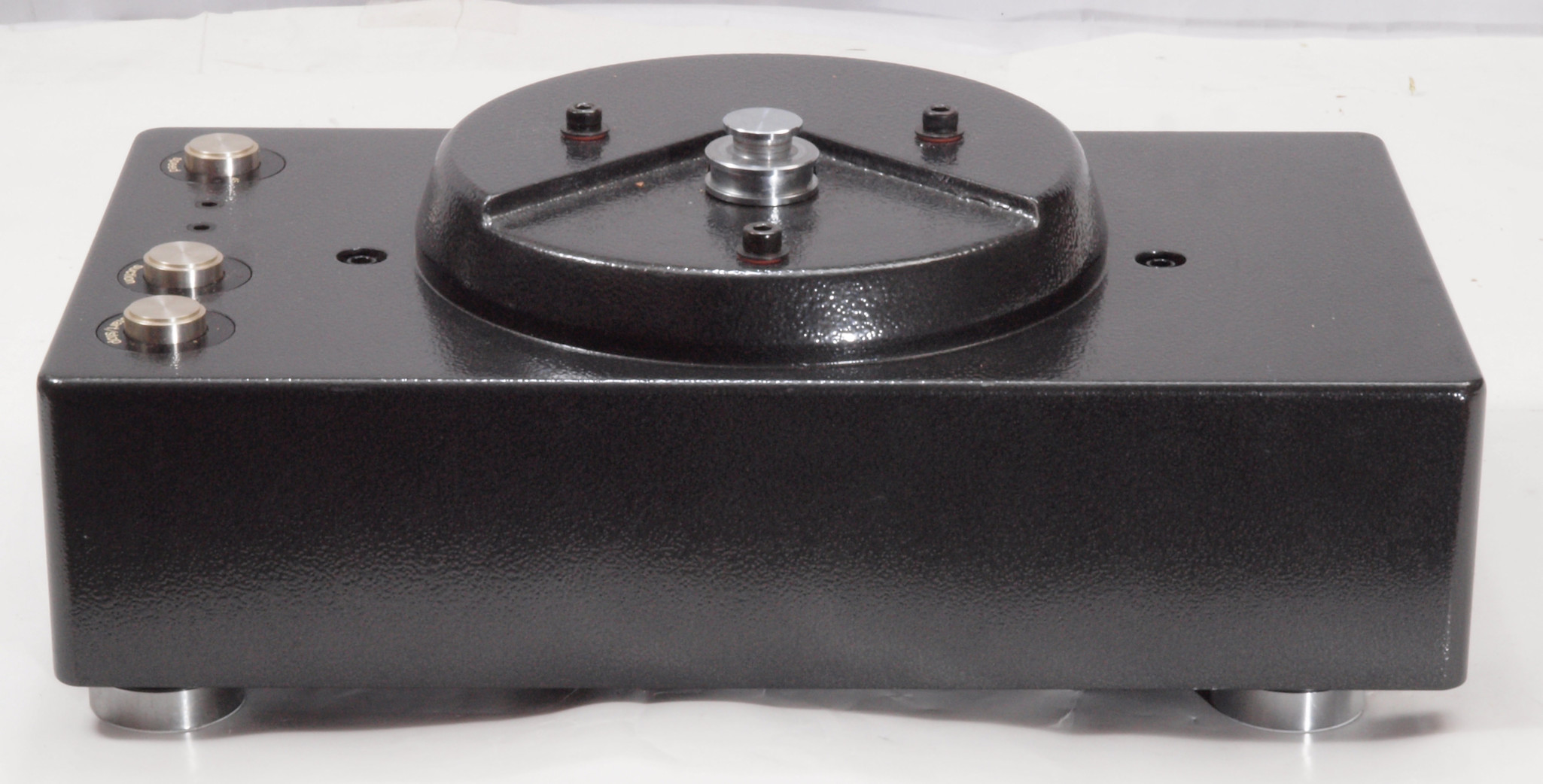

Ｂ１２．　ＲＹ−５５００�U点検中　前右から見る。

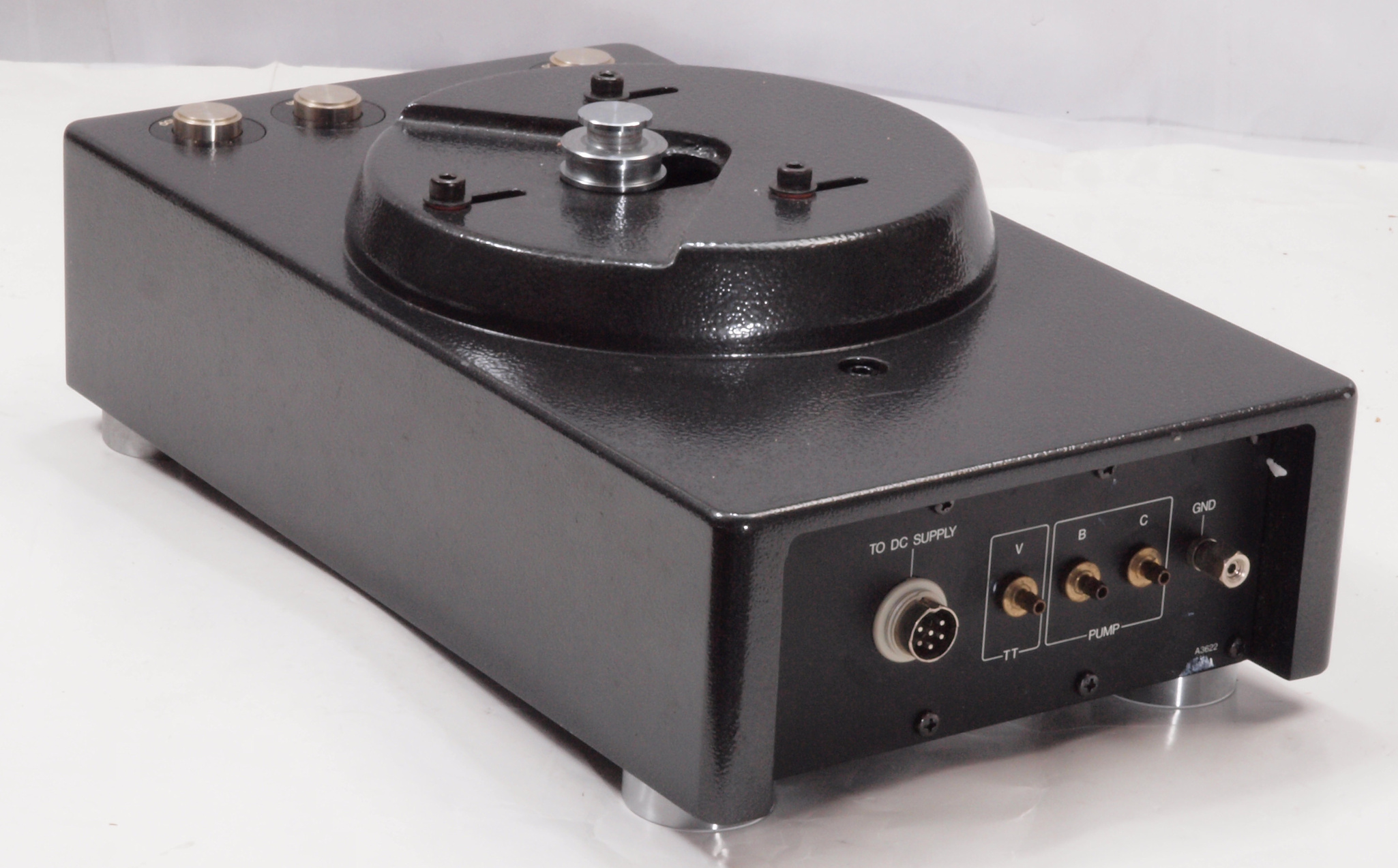

Ｂ１３．　ＲＹ−５５００�U点検中　後から見る。

Ｂ１４．　ＲＹ−５５００�U点検中　後左から見る。

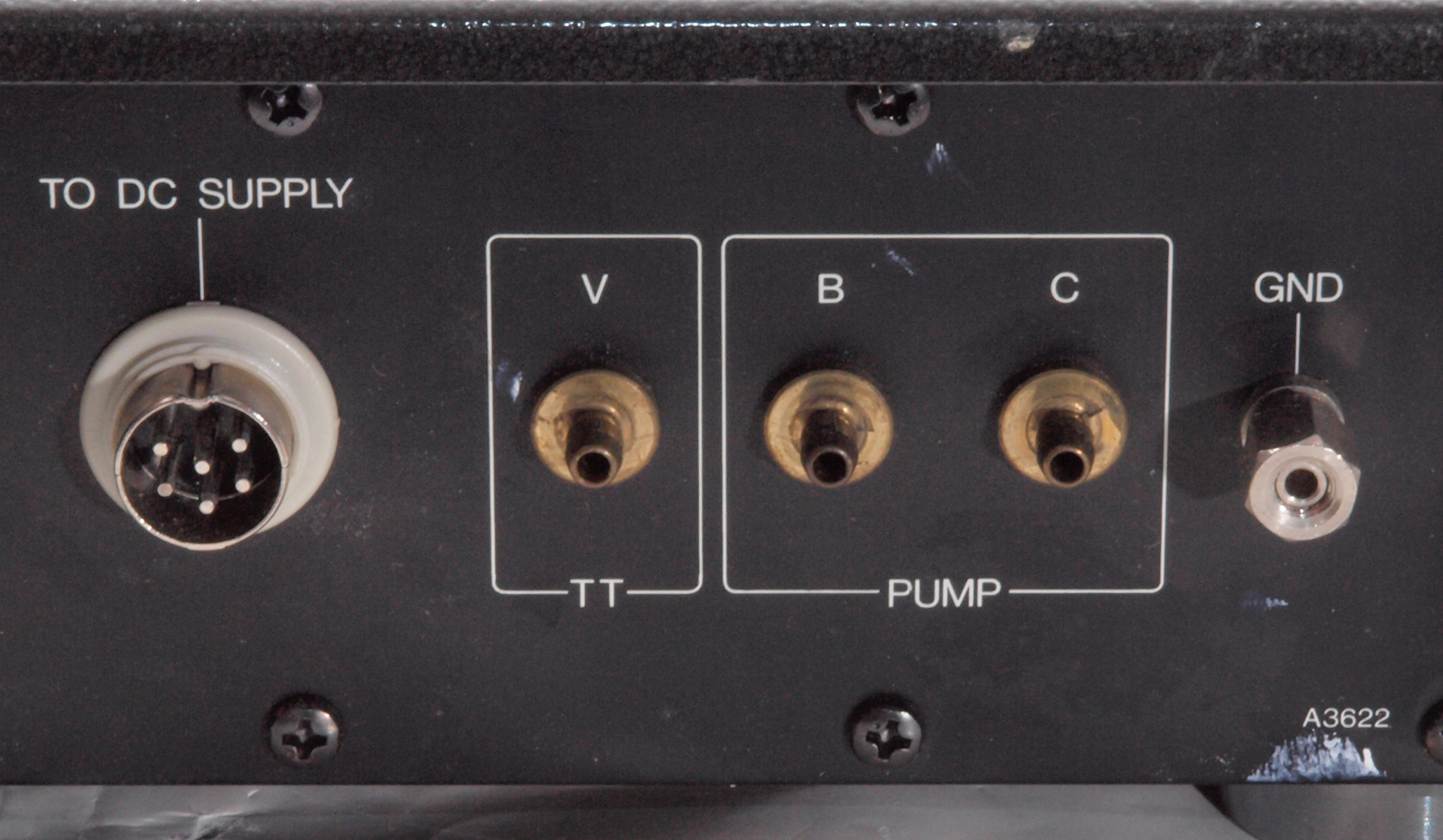

Ｂ１５．　ＲＹ−５５００�U点検中　電源コネクター、配管コネクター。

Ｂ１６．　ＲＹ−５５００�U点検中　上から見る。

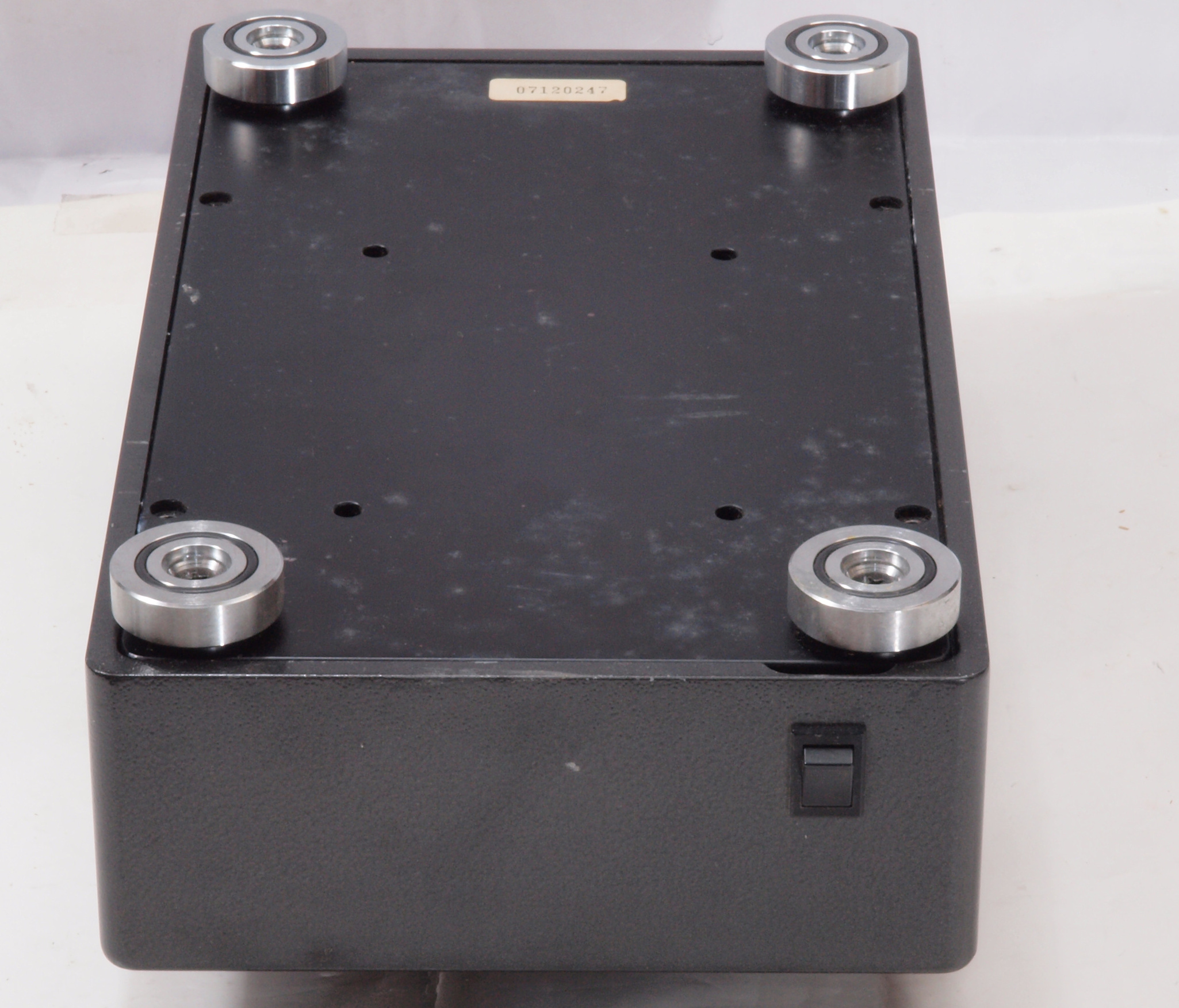

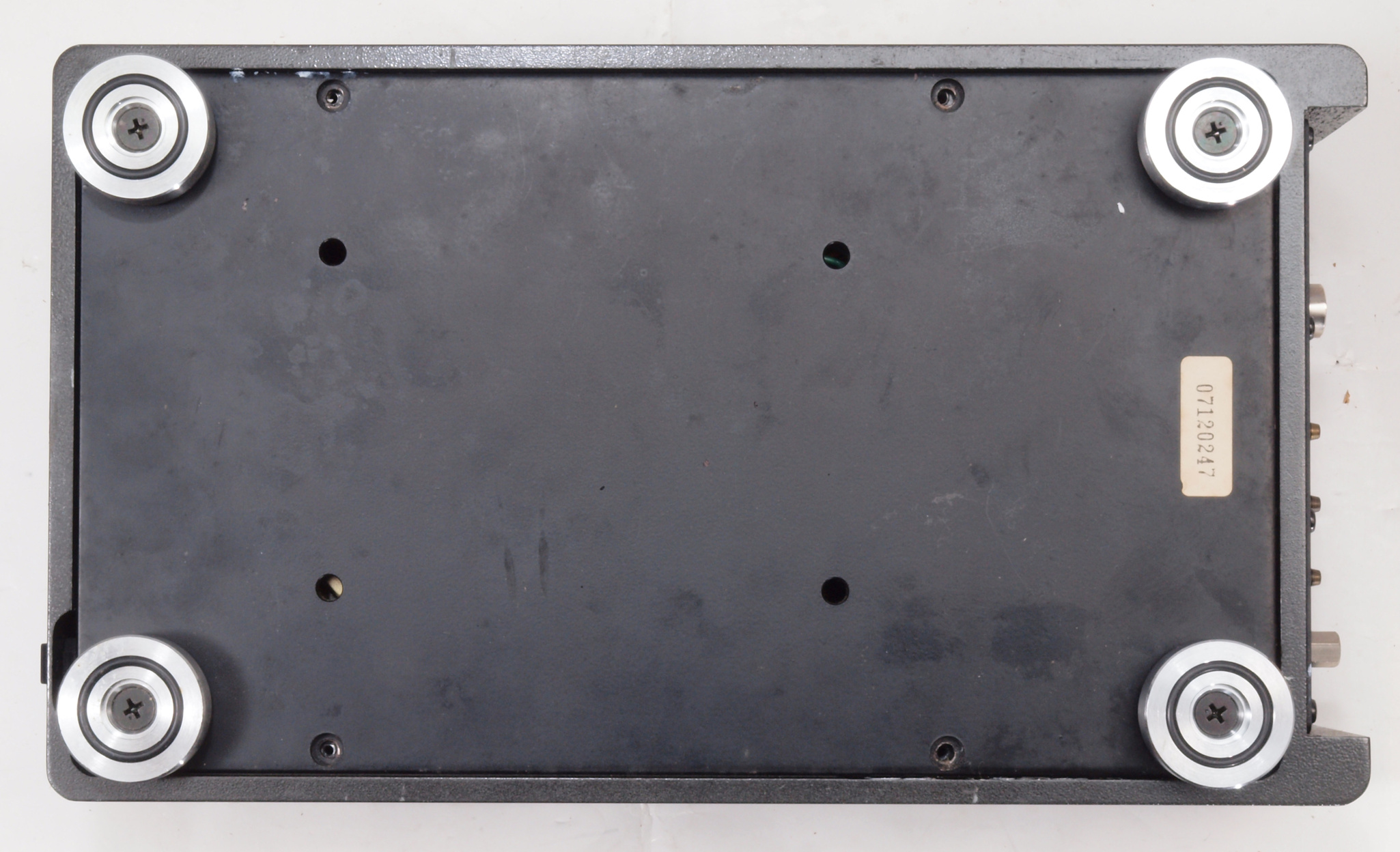

Ｂ２１．　ＲＹ−５５００�U点検中　下から見る。　下蓋止めビス無。

Ｂ２３．　ＲＹ−５５００�U点検中　下蓋を取り、下から見る。　制御基板固定無！

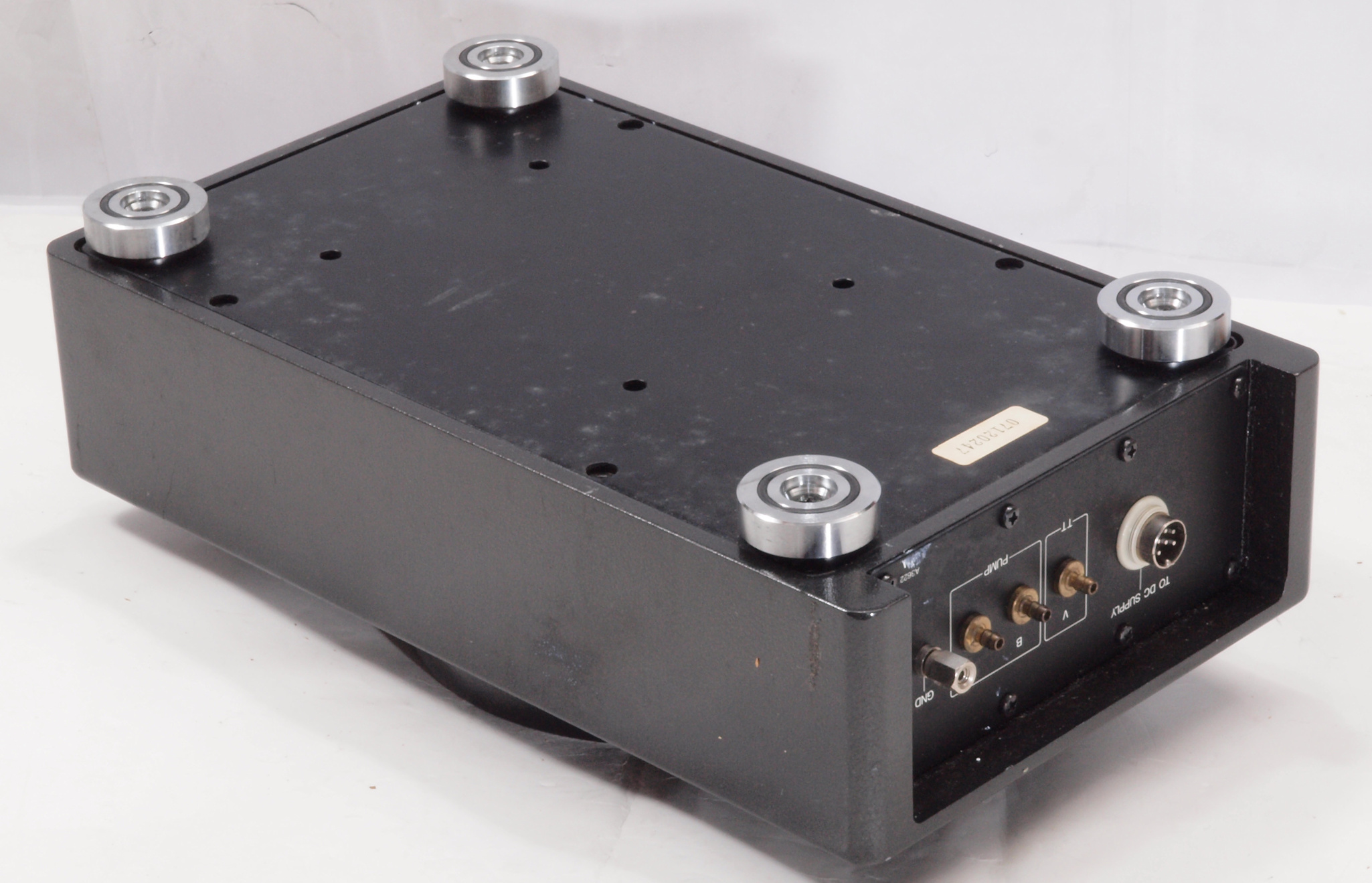

Ｂ３１．　ＲＹ−５５００�U点検中　下前から見る。

Ｂ３２．　ＲＹ−５５００�U点検中　下前左から見る。

Ｂ３３．　ＲＹ−５５００�U点検中　下後から見る。

Ｂ３４．　ＲＹ−５５００�U点検中　下後右から見る。

Ｂ５１．　ＲＹ−５５００�U電源点検中　前から見る。

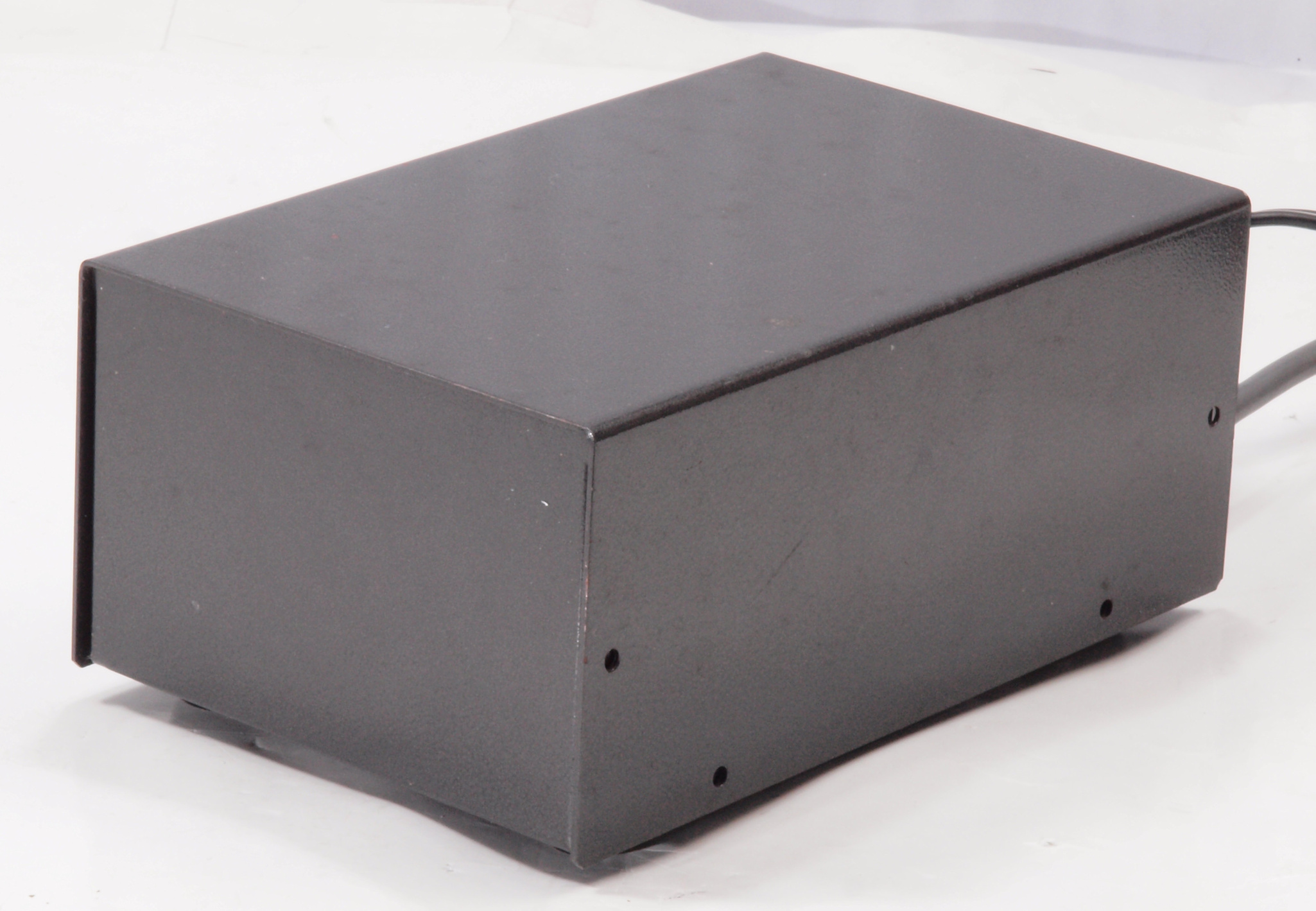

Ｂ５２．　ＲＹ−５５００�U電源点検中　前右から見る。ケース固定ビス無。

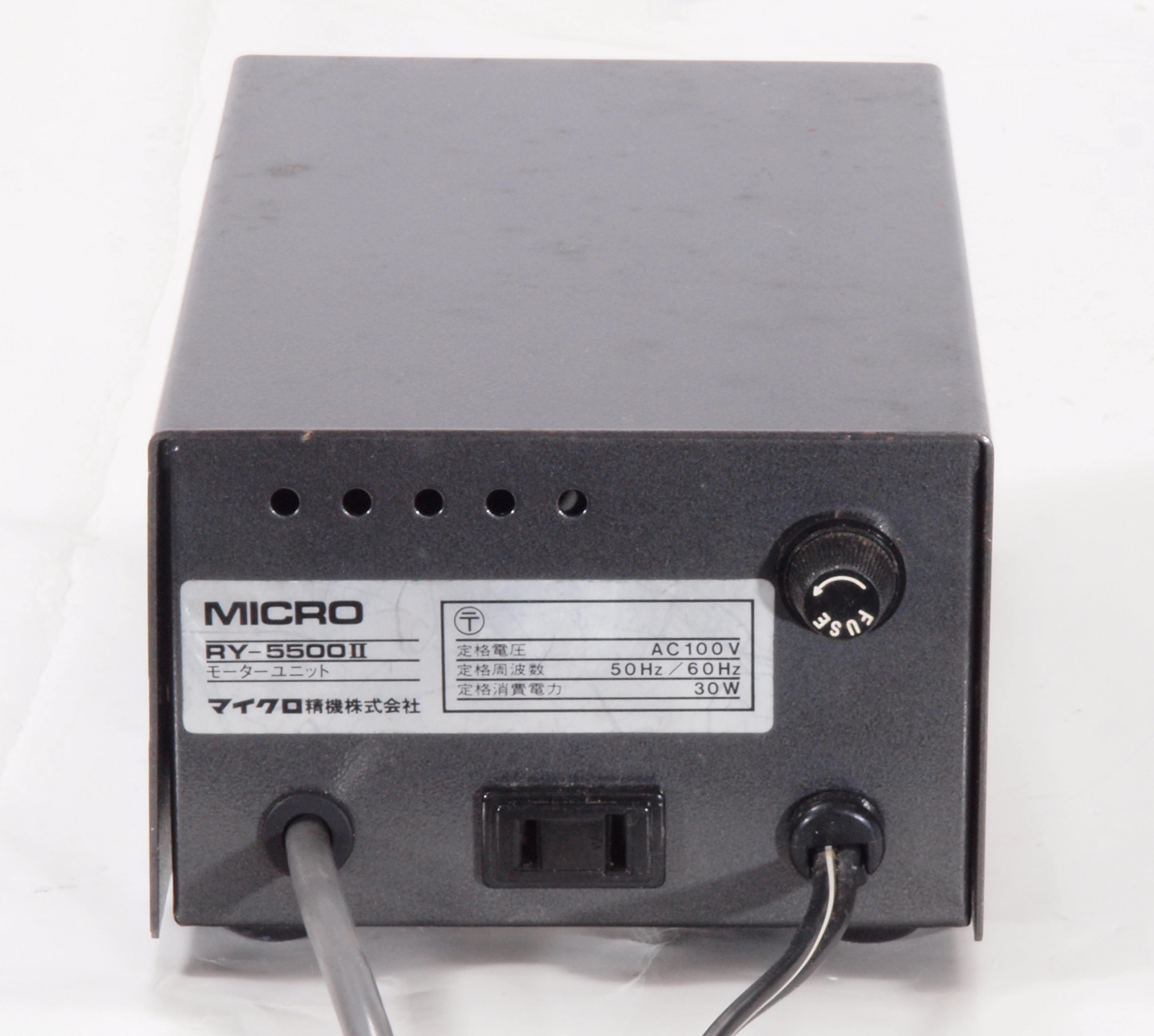

Ｂ５３．　ＲＹ−５５００�U電源点検中　後から見る。

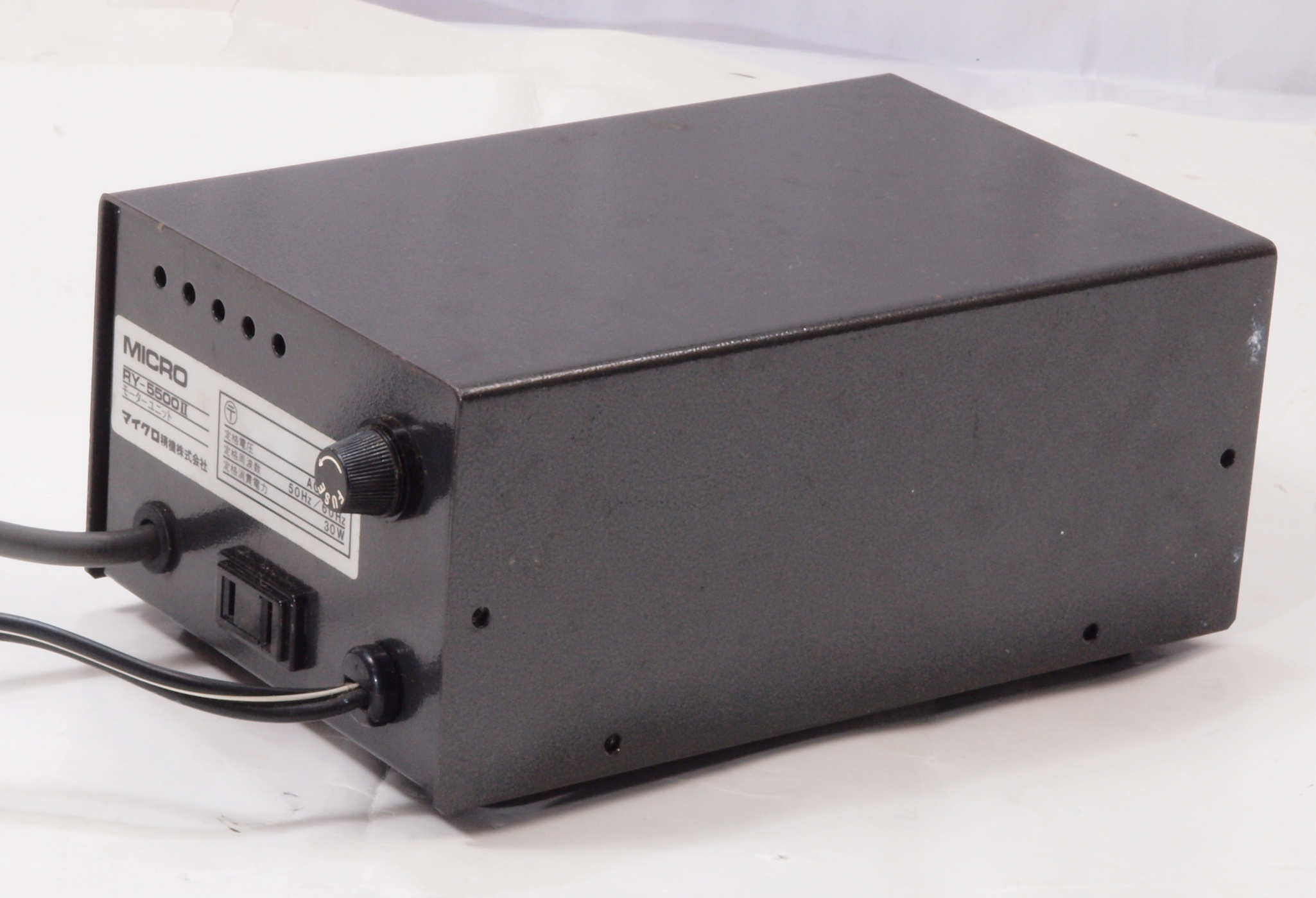

Ｂ５４．　ＲＹ−５５００�U電源点検中　後左から見る。

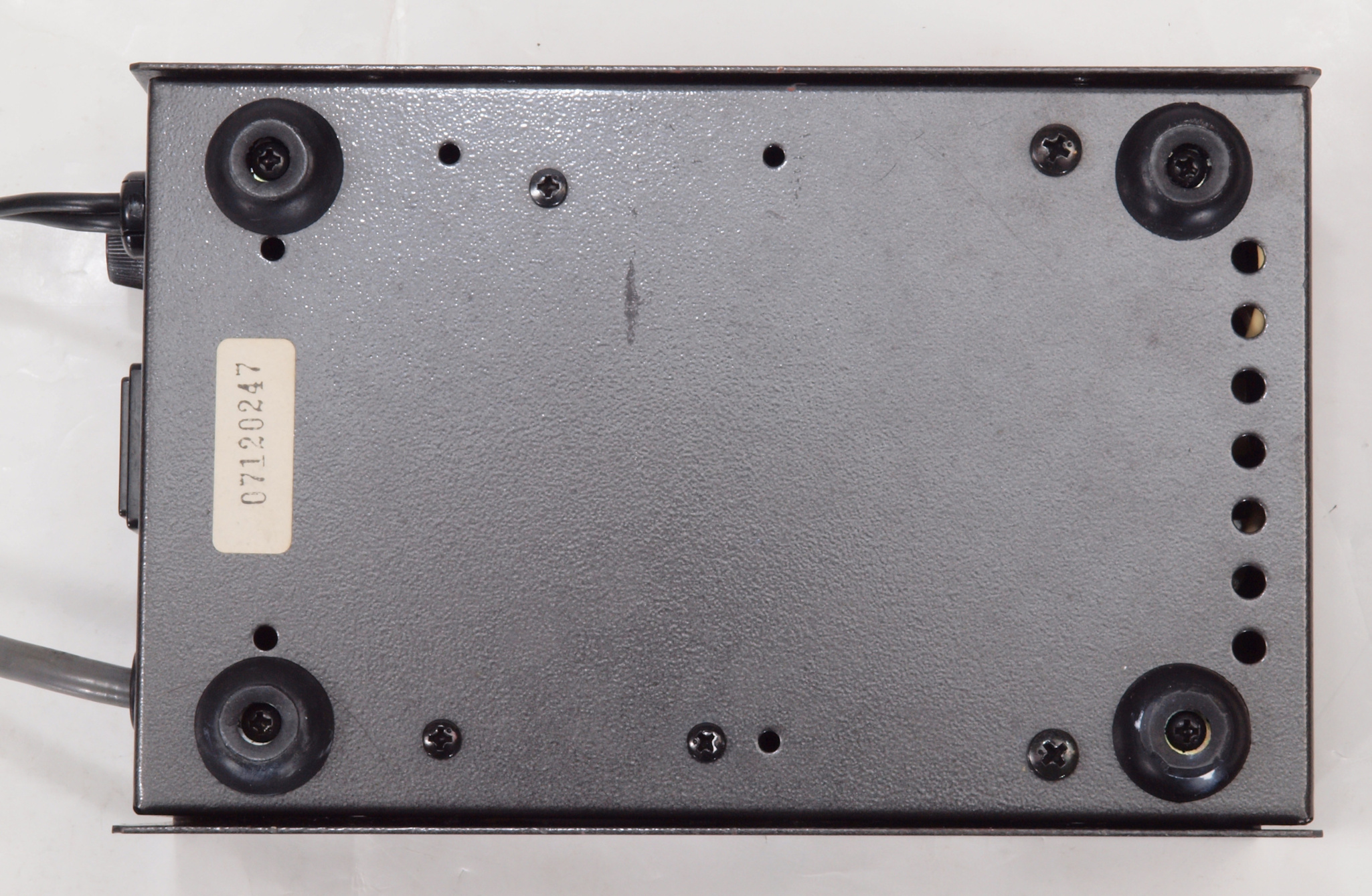

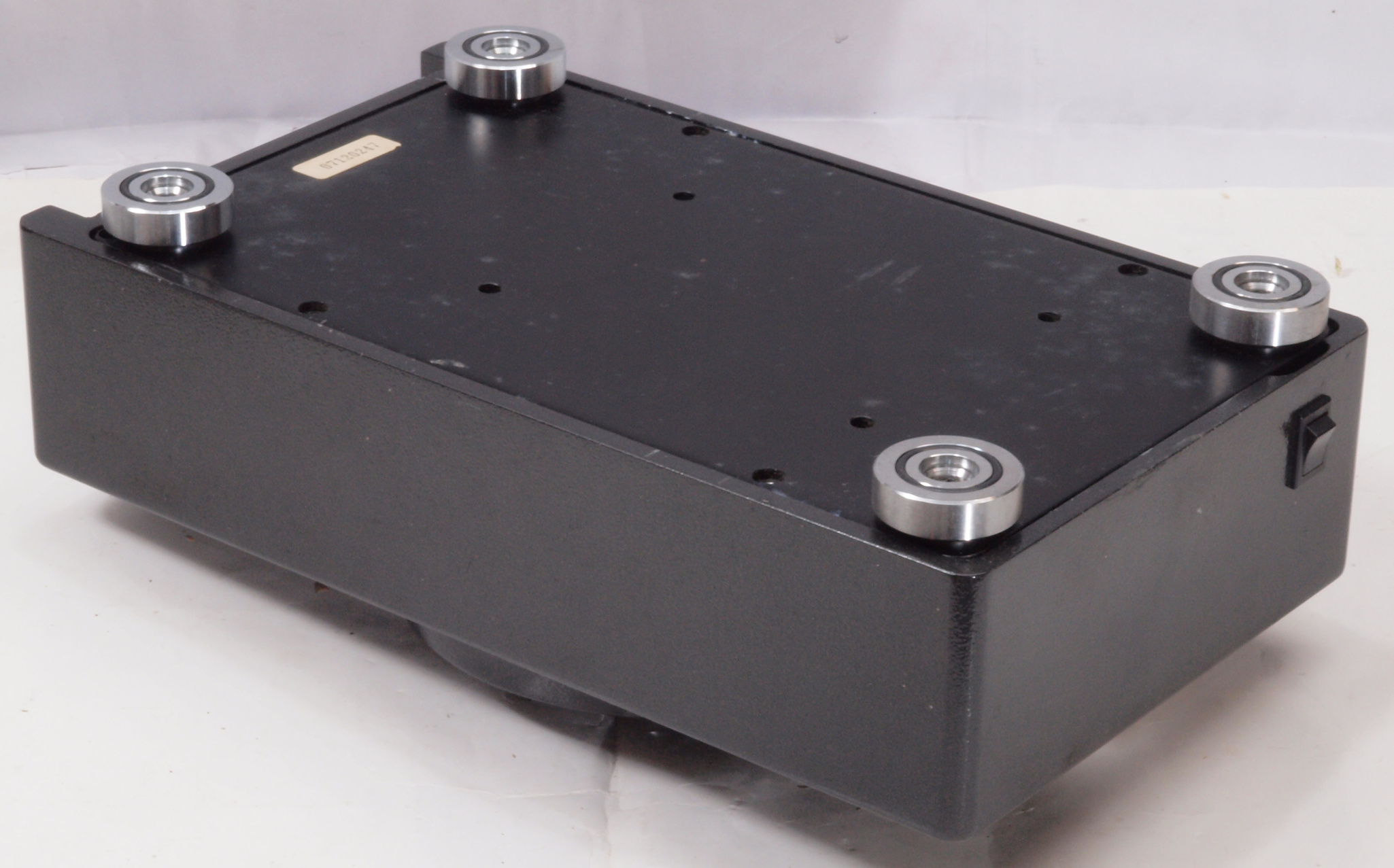

Ｂ６１．　ＲＹ−５５００�U電源点検中　下から見る。

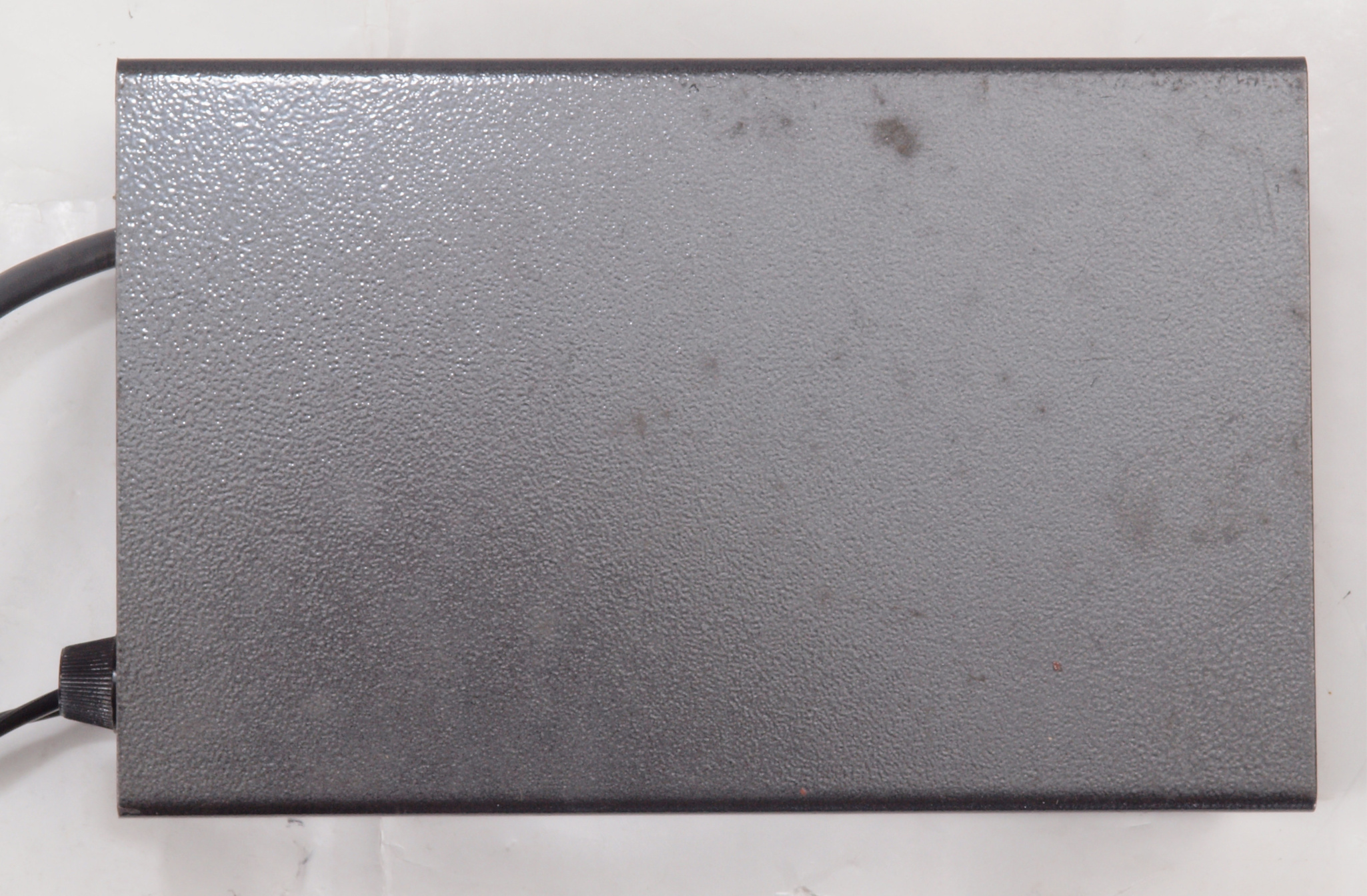

Ｂ６２．　ＲＹ−５５００�U電源点検中　上から見る。

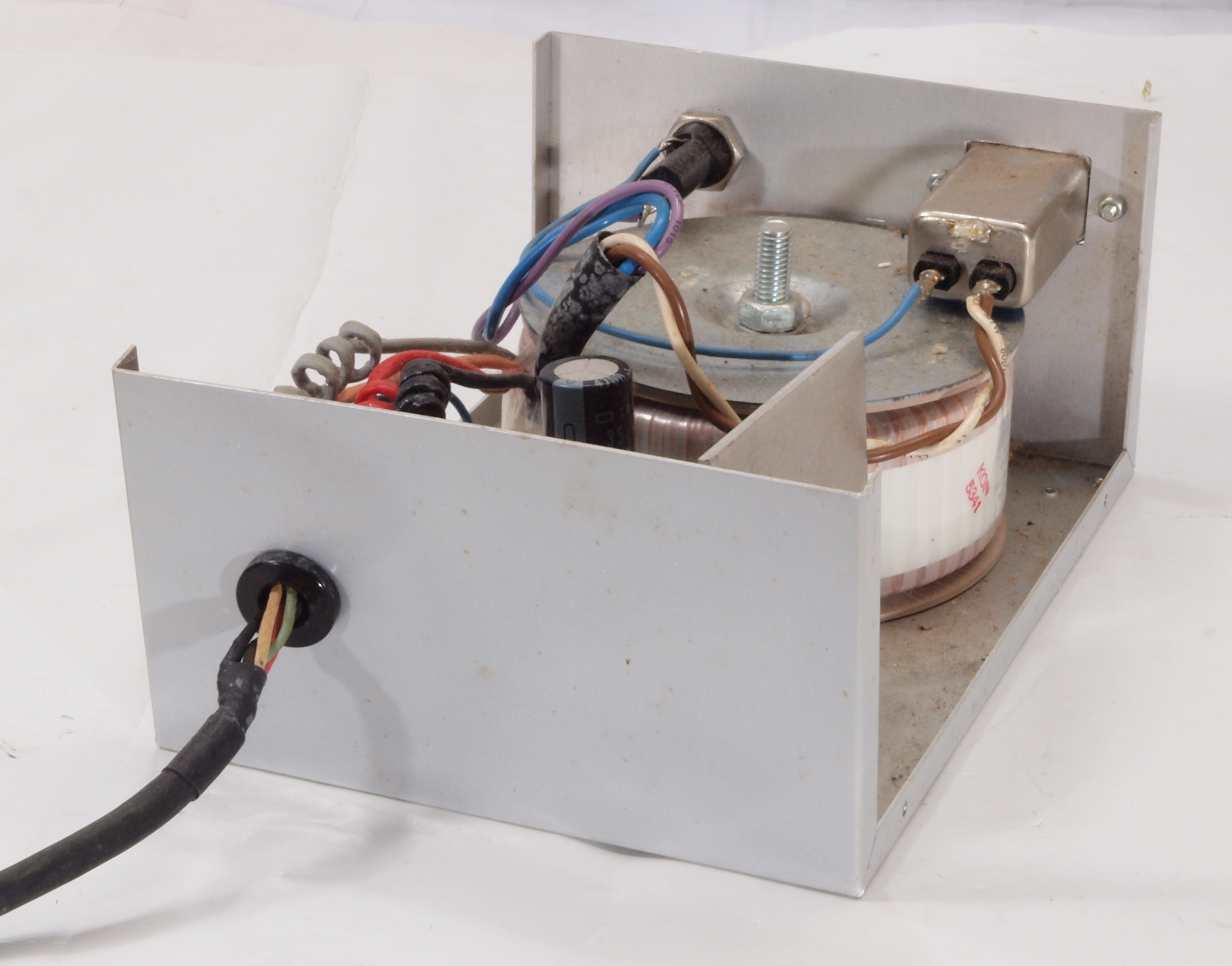

Ｂ６３．　ＲＹ−５５００�U電源点検中　上ケースを取り、上から見る。基板無！

Ｂ８１．　製作ＲＹ−５５００�U電源点検中　前右から見る。

Ｂ８１．　製作ＲＹ−５５００�U電源点検中　後左から見る。

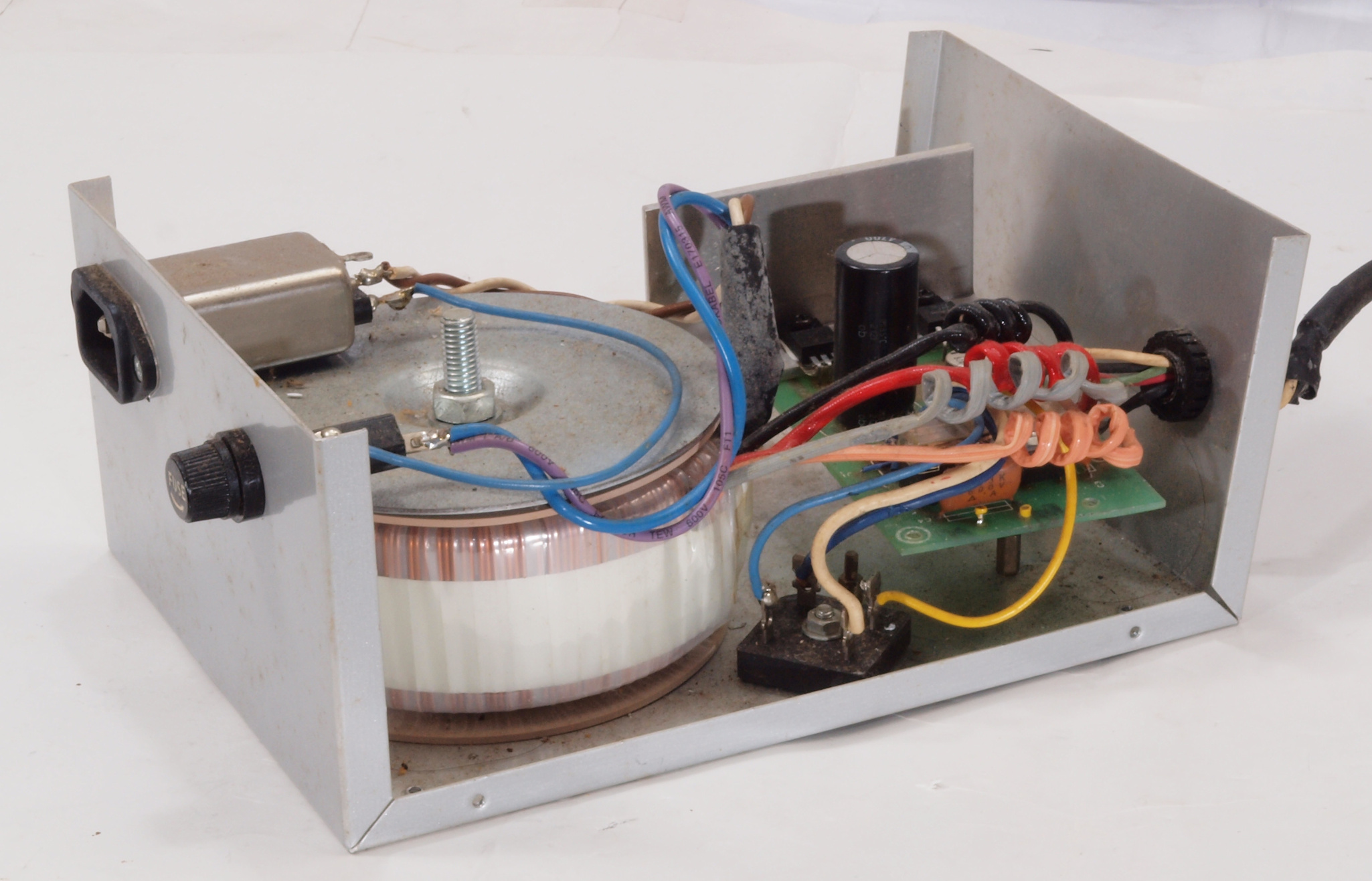

Ｂ８１．　製作ＲＹ−５５００�U電源点検中　上から見る。巨大なトロイダルトランス！

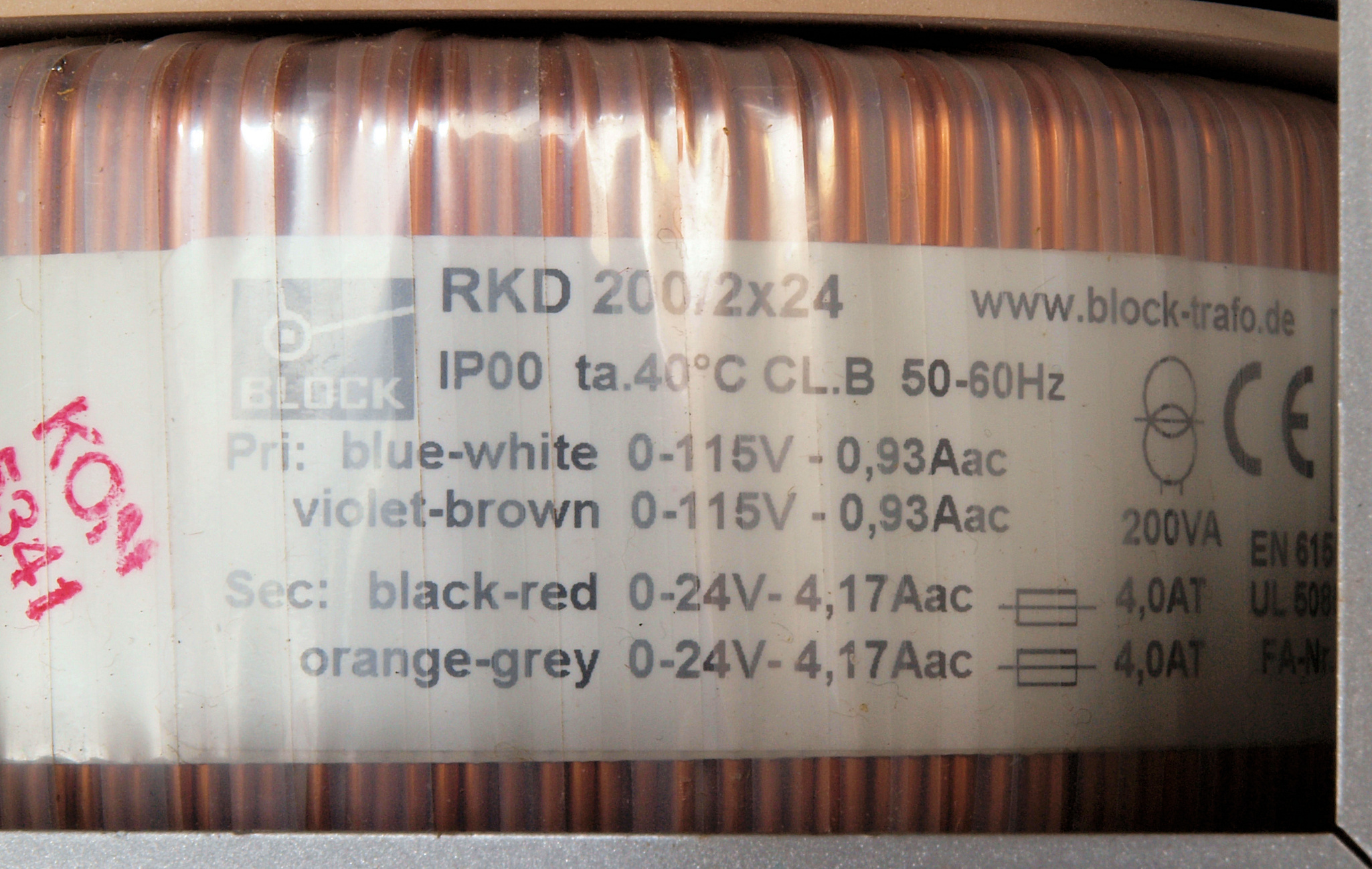

Ｂ８２．　製作ＲＹ−５５００�U電源点検中　上から見る。巨大なトロイダルトランスは２４Ｖ４．１７Ａ！純正は１９Ｖ１Ａ。

Ｄ．　「ＲＹ−５５００�U」修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　電源部整流基板

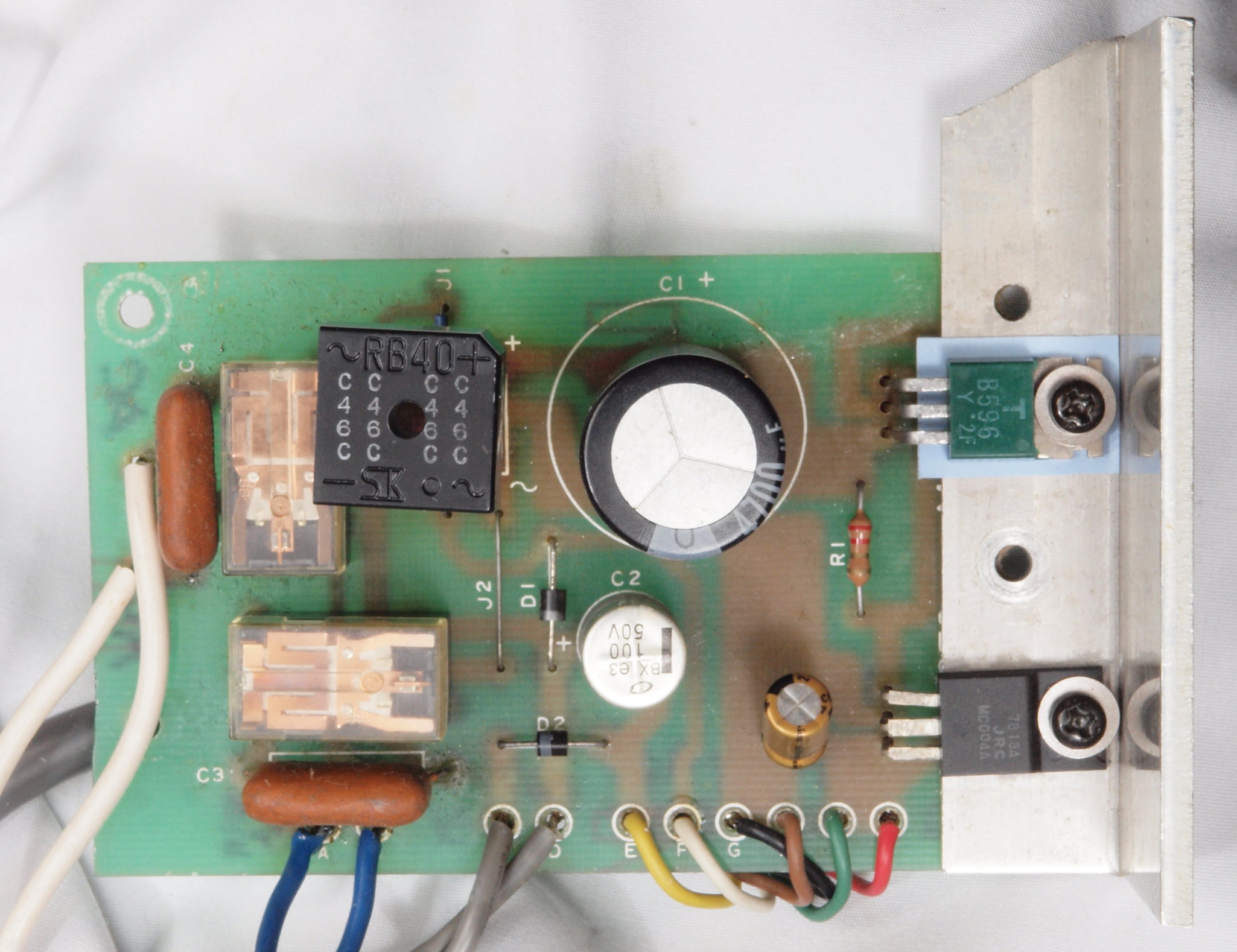

Ｃ１２　．修理後　電源部整流基板。　リレー２個、整流ブリッジダイオード１個、ＴＲ（トランジスター）１個交換。

Ｃ１３．　修理前　電源部整流基板裏

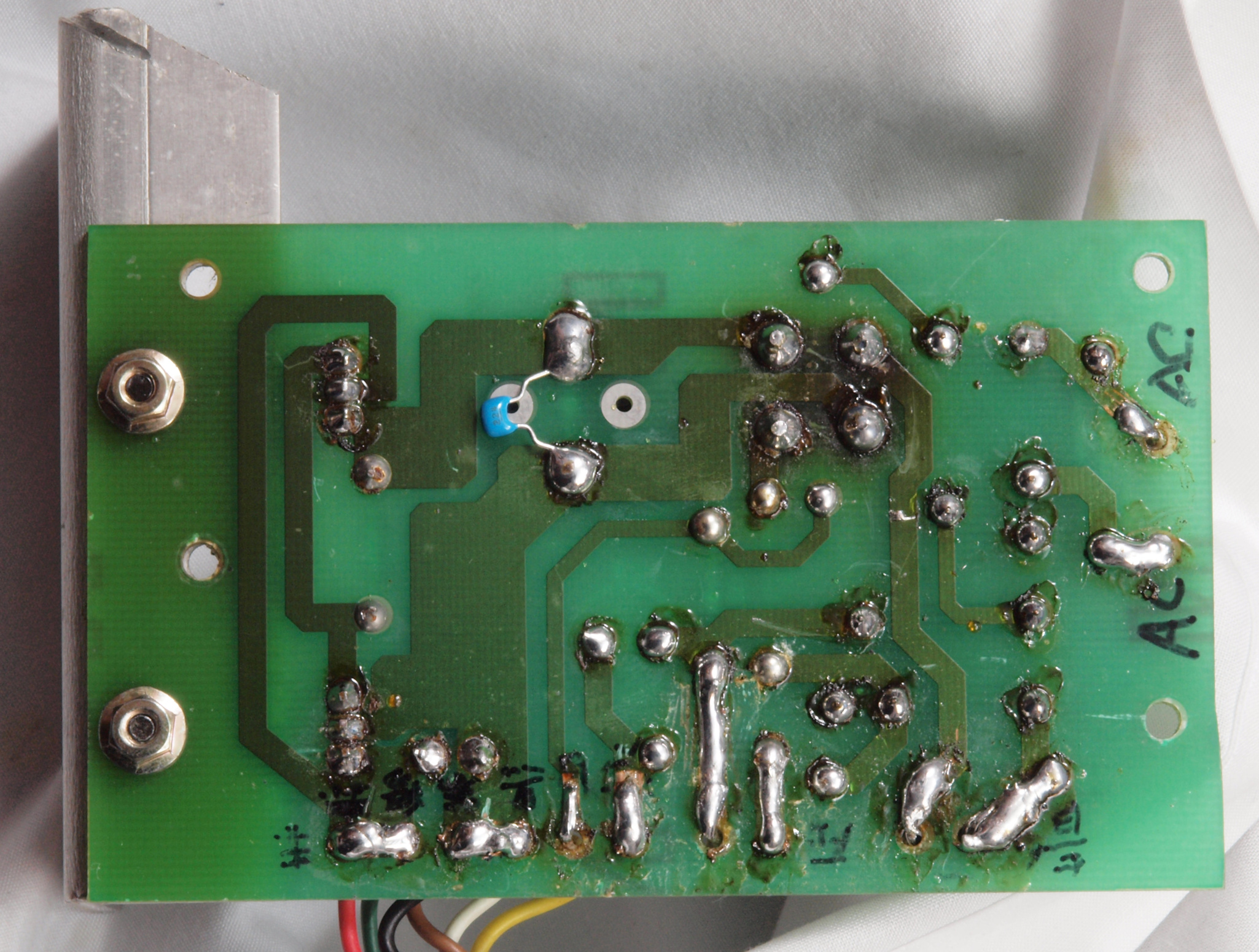

Ｃ１４．　修理（半田補正）後　電源部整流基板裏。　フイルムコンデンサー１個追加。

Ｃ１５．　完成電源部整流基板裏　不要なフラックスを取り洗浄し、コート液を塗布。

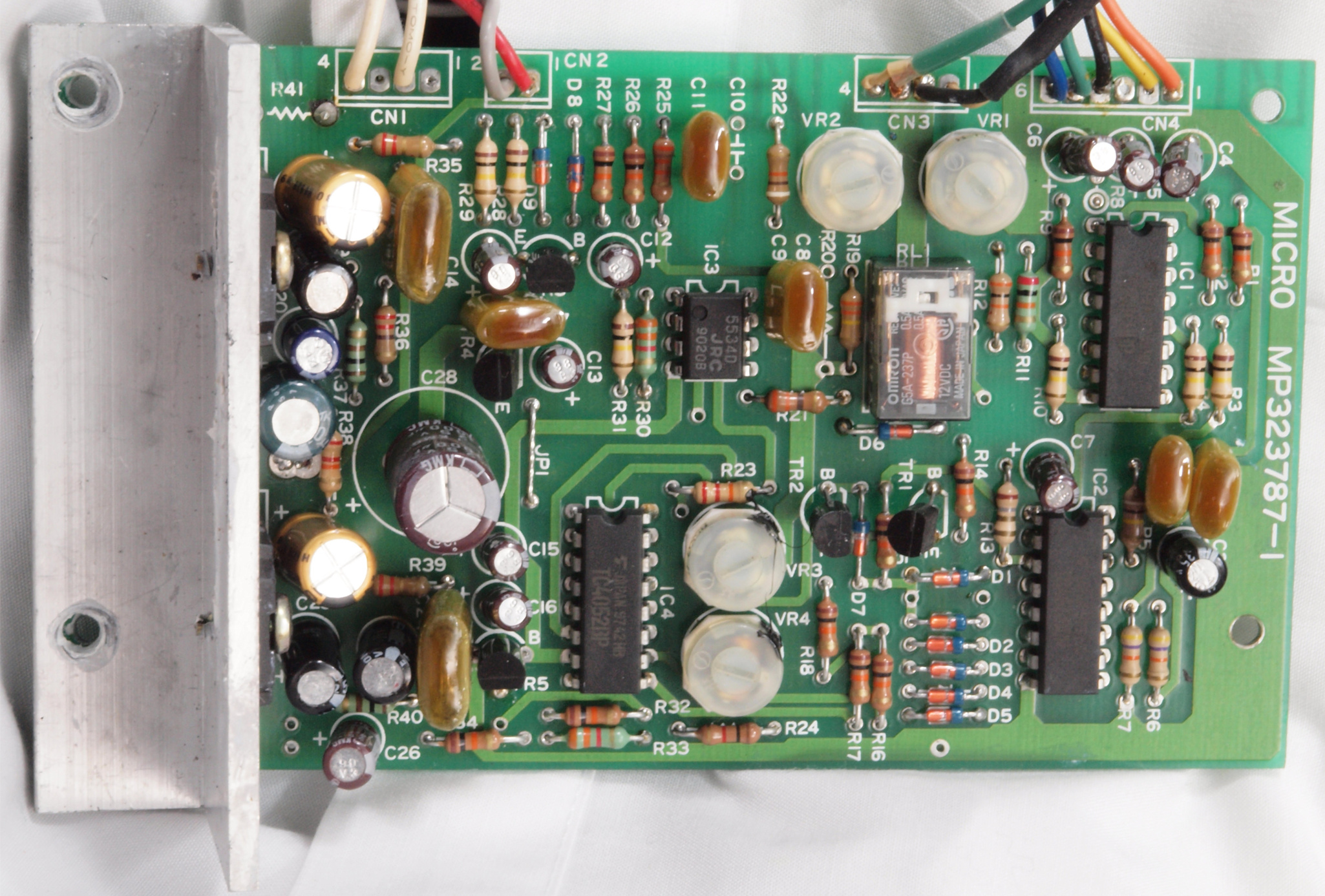

Ｃ２１．　修理前　モーターコントロール基板

Ｃ２２．　修理後　モーターコントロール基板、半固定ＶＲ４個、電解コンデンサー１８個、モーター駆動ＡＭＰ−ＩＣ．２個、全ＩＣ交換

Ｃ２３．　修理前　モーターコントロール基板裏

Ｃ２４．　修理（半田補正）後　モーターコントロール基板裏。　フイルムコンデンサー１個追加。

Ｃ２５．　完成　モーターコントロール基板裏。　不要なフラックスを取り洗浄し、コート液を塗布。

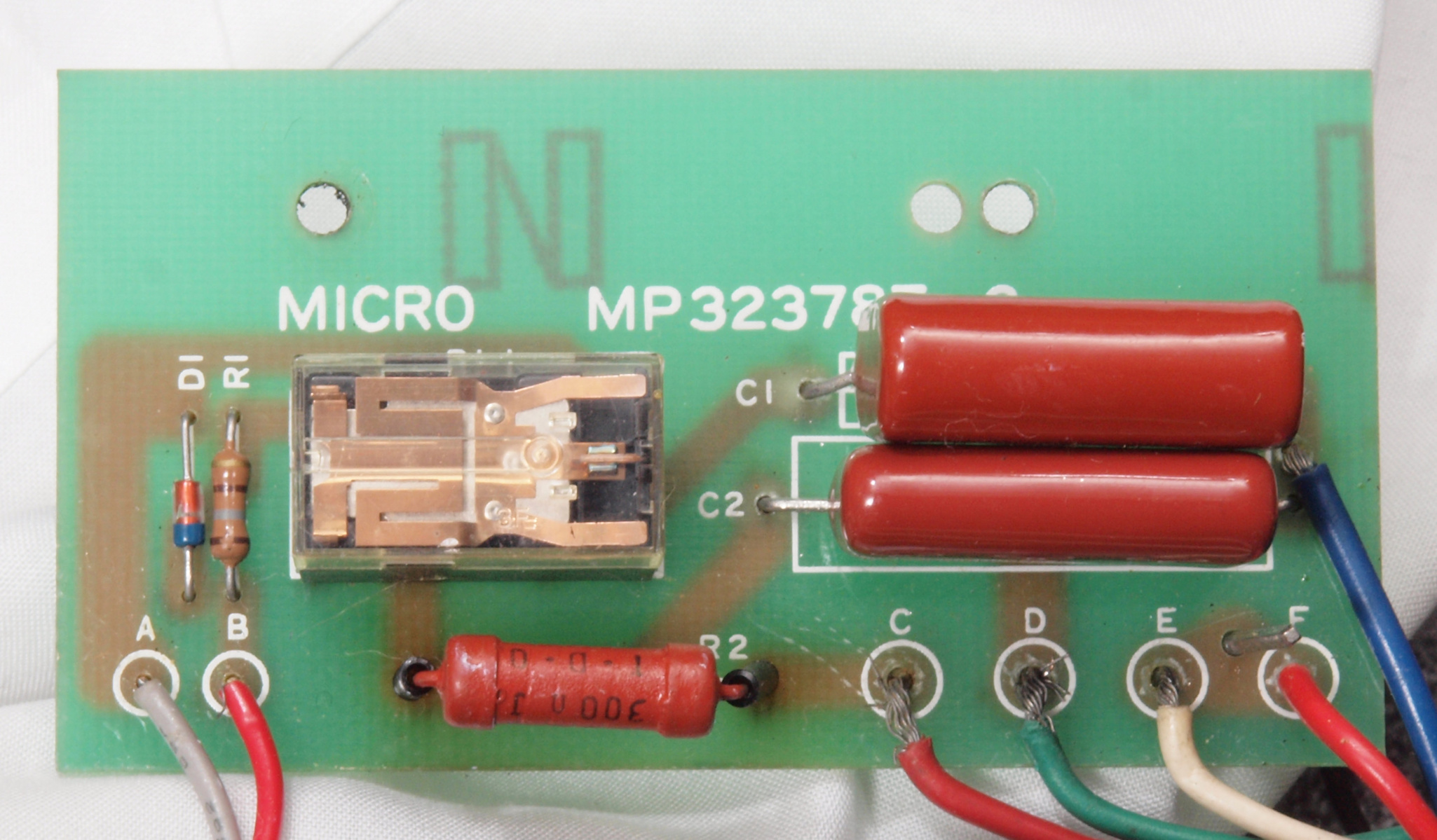

Ｃ３１．　修理前　モーター３３／４５回転切換基板。何回も取り出したのか配線が剥けている。

Ｃ３２．　修理後　モーター３３／４５回転切換基板。　抵抗１個、リレー１個交換。

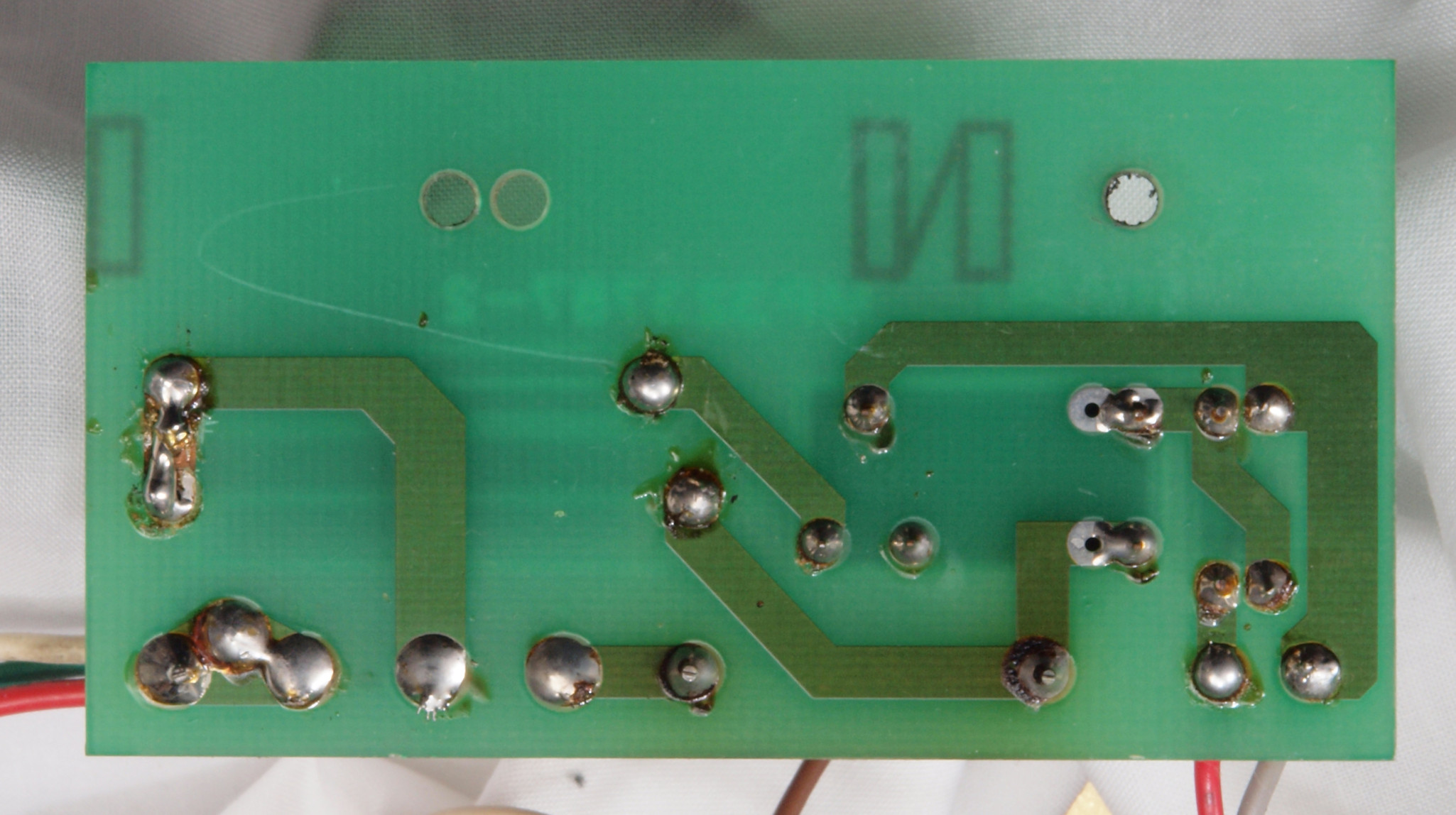

Ｃ３３．　修理前　モーター３３／４５回転切換基板裏

Ｃ３４．　修理（半田補正）後　モーター３３／４５回転切換基板裏。

Ｃ３５．　完成　モーター３３／４５回転切換基板裏。　不要なフラックスを取り洗浄し、コート液を塗布。

Ｃ４１．　修理中　モーター取り出し。

Ｃ４２．　修理中　モーター取り出し。

Ｃ４３．　修理中　モーター分解、清掃・点検・注油

Ｃ４４．　修理中　モーター回転子。

Ｃ４５．　修理中　モーター回転子（アマチュア）軸、ゴミが入りキズがある。

Ｃ４６．　修理中　モーター回転子軸拡大、　縦横比変更してあります。

Ｃ４７．　修理中　モーター上軸受。

Ｃ４８．　修理中　モーター下軸受、オイルが変質している。

Ｃ５１．　修理中　モーターは９０度回転して取り付ける。

Ｃ５２．　修理前　モーター固定ボルト３本。クション（ゴム？）が割れている。

Ｃ５３．　修理（交換）後　モーター固定ボルト３本。　ナイロン絶縁ワッシャ２枚に交換。

Ｃ６１．　修理前　本体回転数調整の半固定ＶＲ。

Ｃ６２．　修理後　本体回転数調整の半固定ＶＲ。

Ｃ６３．　修理中　ケーブルコネクター点検。

Ｄ８１．　修理前　電源部を上から見る

Ｄ８２．　修理後　電源部を上から見る

Ｄ９１．　修理中　ケーブルブシュが無？

Ｄ８２．　修理後　ケーブルブシュ取り付け

Ｄ９２．　交換部品

Ｆ．　「ＲＹ−５５００�U」測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｆ２１．　３３回転。

Ｆ２２．　４５回転。
