真空管ＡＭＰのバイアス調整

全般的な注意 　　家庭の電圧は時刻により上下します。　電圧の高い、９時〜１１時、２時〜４時くらいが良いです。 　　調整のＶＲ（ボリューム）は少しずつゆっくりと回します。 　　単なる静的な調整なので、余り神経質になる必要は有りません、動的な調整は歪み計が必要です

１．Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　の場合

１１．横にすると良い　　このAMPの修理はこちら 　　　　　　　　　　　　　　ＫＴ−８８の配置と上の半固定ＶＲは同じ配列、調整はゆっくりと回す事

１２．ＫＴ−８８のカソード保護抵抗の電圧を測定する　　４７Ωなので 　　　　　　　　　　　　　　　　　　　　電源がしっかりしているので、バイアスは深めが良いです 　　　　　　　　　　　　　　　　　　　　高出力向きＡＢ級バイアス電流５０ｍＡとすると、２．３Ｖですが、１Ｖ位でも歪みはＯＫですので 　　　　　　　　　　　　　　　　　　　　伸びのある音を望む方は、１．５Ｖ位がお勧めです 　　　　　　　　　　　　　　　　　　　　Ａ級に近いＡＢ級バイアス電流９０ｍＡとすると、４．３Ｖですが、出力が出ませんし、 　　　　　　　　　　　　　　　　　　　　球の寿命が短くなります

１３．アース位置はＳＰ端子でもＯＫです

１４．出来ればデジタルが良い　上＝３桁表示の５０００円位の物　下＝レンジオートの４桁表示で１．５万円

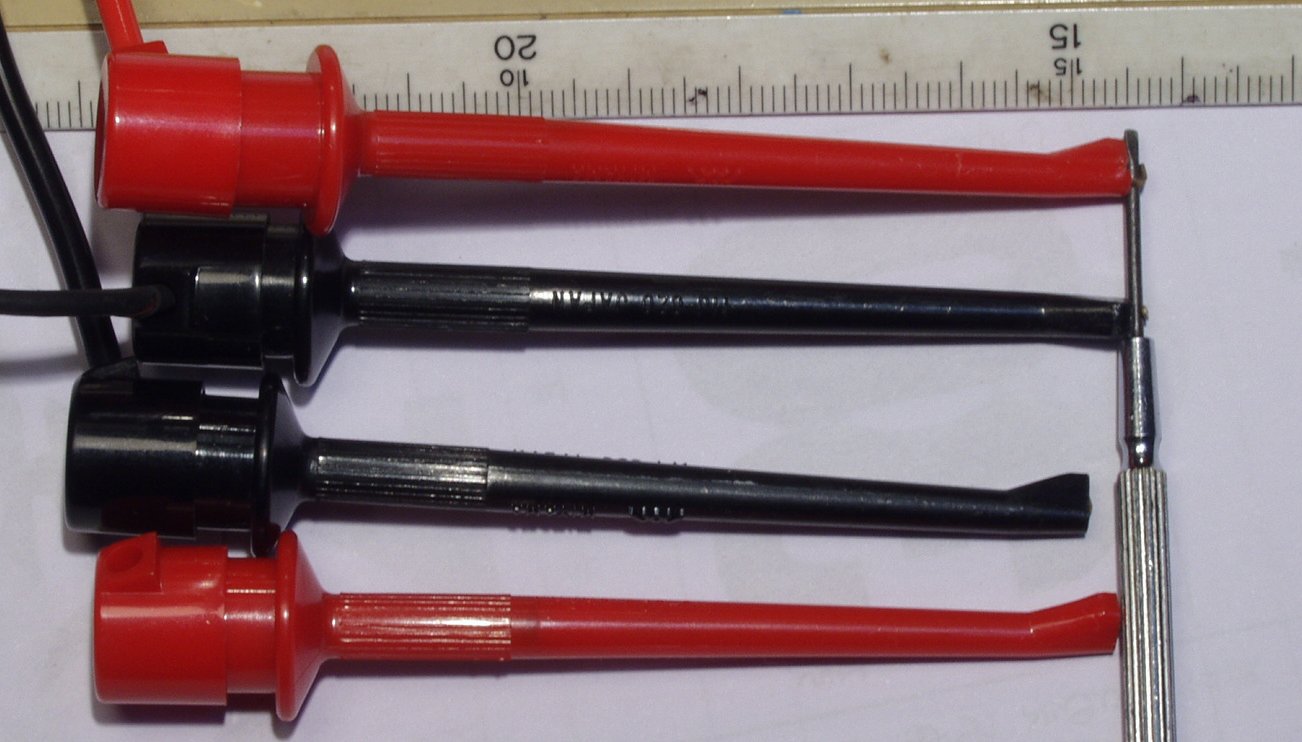

１５．テスターリード先は、下記の様なのが安全です

１６．おまけ　真空管は熱放射（輻射）するので、下記の様にすると、電解コンデンサーが長持ちする

２．Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　その２の場合 　　　　　　　　　　　　　　　　　アースはケースでもＯＫ　　このAMPの修理はこちら

３．ＫＴ−８８の場合、下の袴がだいたいカソード接続されていますので、日常はこことアースで点検すると良いです 　　　　　　　　　　　　　但し、火傷に注意

４．ＭＱ−６０　Ｃｕｓｔｏｍの場合　ユーザーが調整しやすい様にカソード抵抗が入れてあります、 　　　　　　　　　　　　　　　又、５０ＣＡ１０に過電流がながれた場合、この抵抗が焼き切れ、出力トランスの保護になります。 　　　　　　　　　　　　　　　　　このAMPの修理はこちら 　　　　このAMPの修理はこちら ４１．バイアス調整　５０ＣＡ−１０のカソード保護抵抗の電圧を測定する　　１０Ωです 　　　　　　　　　　　　　　　　　　　　電源がしっかりしているので、バイアスは深めが良いです 　　　　　　　　　　　　　　　　　　　　高出力向きＡＢ級バイアス電流２０ｍＡとすると、２０ｍＶですが、１０ｍＶ位でも歪みはＯＫですので 　　　　　　　　　　　　　　　　　　　　伸びのある音を望む方は、２０ｍＶ位がお勧めです 　　　　　　　　　　　　　　　　　　　　Ａ級に近いＡＢ級バイアス電流５０ｍＡとすると、５０ｍＶですが、出力が出ませんし、 　　　　　　　　　　　　　　　　　　　　球の寿命が短くなります

Ｒ側バイアス電流調整　赤が＋、黒が−です、白いプラスチックドライバーが回すＶＲ

Ｌ側バイアス電流調整　赤が＋、黒が−です、白いプラスチックドライバーが回すＶＲ

４２．バランス調整　出来るだけ０Ｖにしますが＋−１０ｍＶ位はＯＫです

Ｒ側バランス調整　赤が＋、黒が−です（どちらでもＯＫ）、白いプラスチックドライバーが回すＶＲ

Ｌ側バランス調整　赤が＋、黒が−です（どちらでもＯＫ）、白いプラスチックドライバーが回すＶＲ

他のＶＲは、動的調整です。歪率計が必要ですので、弄らない方が良いです
