Ｓａｎｓｕｉ　Ｃ−２３０１．　４台目修理記録

２０２５／１１／３．到着　／．完了

A．　修理前の状況 この度は、貴社がウェブサイトにて公開されているSansui C-2301の修理事例（過去に3台のオーバーホール実績を拝見いたしました）に感銘を受け、本機材の修理・オーバーホール（フル・リファービッシュ）についてご相談させていただきたく、ご連絡いたしました。 機材の所有者 このC-2301は、カンボジアに在住している私の兄の所有物です。 私は現在、新宿に在住しております台湾人です。 C-2301の状態について 本機はフロントパネル破損により20年以上にわたり倉庫に保管され、通電・稼働時間は極めて短い機体です。 パネルは兄自身で修復済みであり、非常に新品に近い状態であることから、オーバーホールによる修復の価値は非常に高いと考えております。 機材の使用環境とご担当者情報 主な音源＝ ストリーミング音楽（YouTube、Spotify） 主要機材＝B&W Matrix、C-2301、B-2301、Denon AVC-X4700H 所有者年齢・職業＝ 50歳・医者 B．　原因 Ｌ側電源トランス焼損。 原因は整流ダイオードの短絡。 Ｃ．　修理状況 リレー交換。 初段ＦＥＴ（電界効果トランジスター）交換。 全電解コンデンサー交換（ミューズ使用）、大型を除く。 配線手直し、補強。 各部、半田補正。 1部ＴＲ（トランジスター）交換。 1部フイルムコンデンサー交換。 １部抵抗交換。 １部（電源に挿入）ブチルゴム巻・銅箔スチロールコンデンサー交換 電源基板整流ダイオード交換 Ｌ側電源トランス交換 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　個。 ＦＥＴ（電界効果トランジスター）　　個 。 電解コンデンサー　　　　　個（ミューズ使用）。 リレー　　　　　　　　　　　　　個。 ＴＲ（トランジスター）　　　　　　個。 フイルム・コンデンサー　　　　個。 抵抗　　　　　　　　　　　　　　　個。 整流ダイオード　　　　　　　　個。 Ｅ．　調整・測定　別ファイルが開きます。 Ｆ．　上位測定器による　調整・測定　別ファイルが開きます。 Ｅ．　修理費　　　　　　　　　　　　　　０，０００円　　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況。 Ｓ．　Ｓａｎｓｕｉ　Ｃ−２３０１　の仕様（マニアル・カタログより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１．　点検中　シートぐるぐる巻の梱包で送られて来る。　カンボジア（JAL）→関西空港センター（クロネコヤマト）→群馬県前橋市

Ａ２．　点検中　アンプ上のクション剤。

Ａ３．　点検中　アンプ周りのクション剤。　もう少しアンプの角を押さえたい。

Ａ４．　点検中　アンプ下のクション剤。

Ａ５．　点検中　腰折れしたダンボール箱。出来れば２重ダンボールを使用する。

Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　後から見る

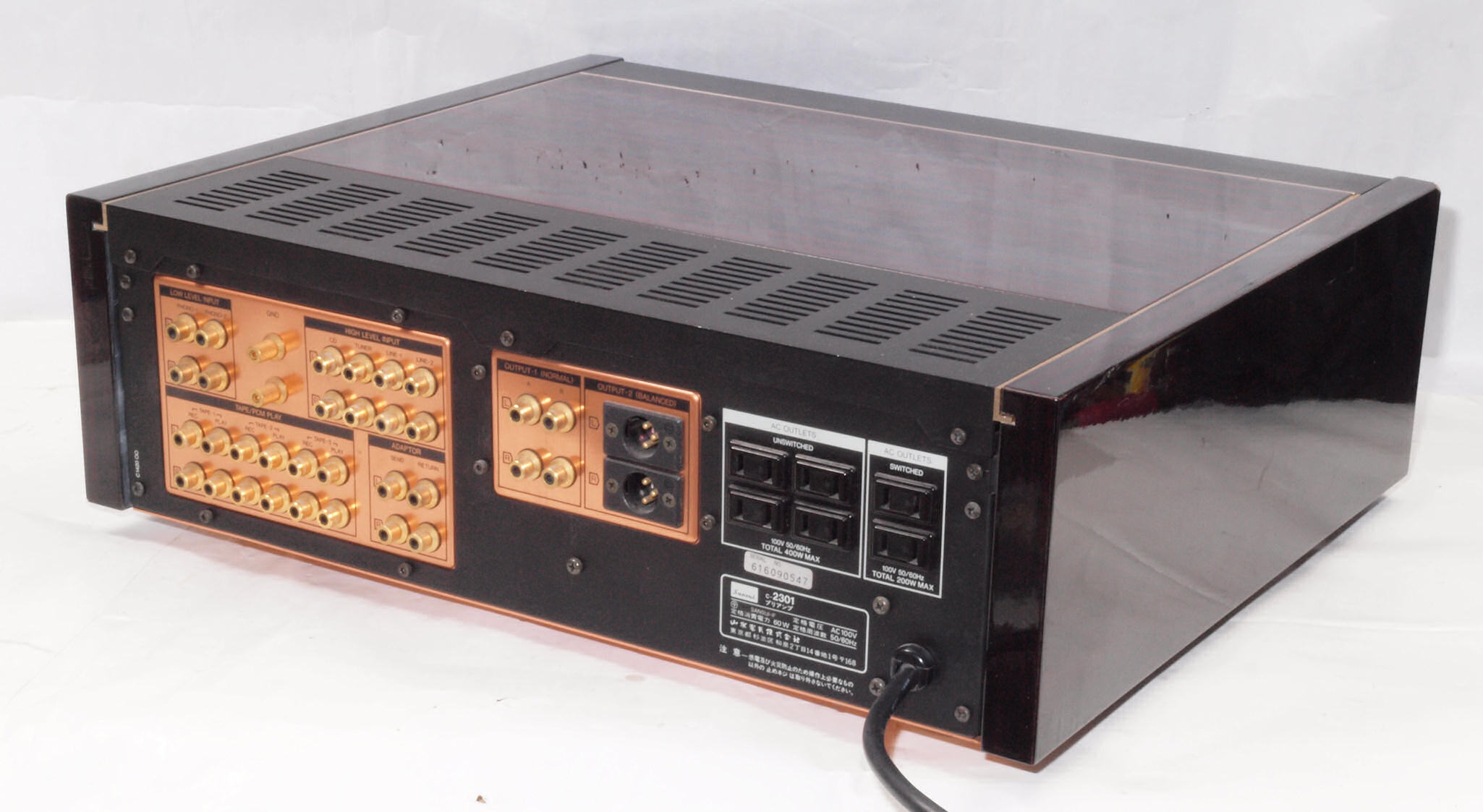

Ａ１４．　点検中　後左から見る

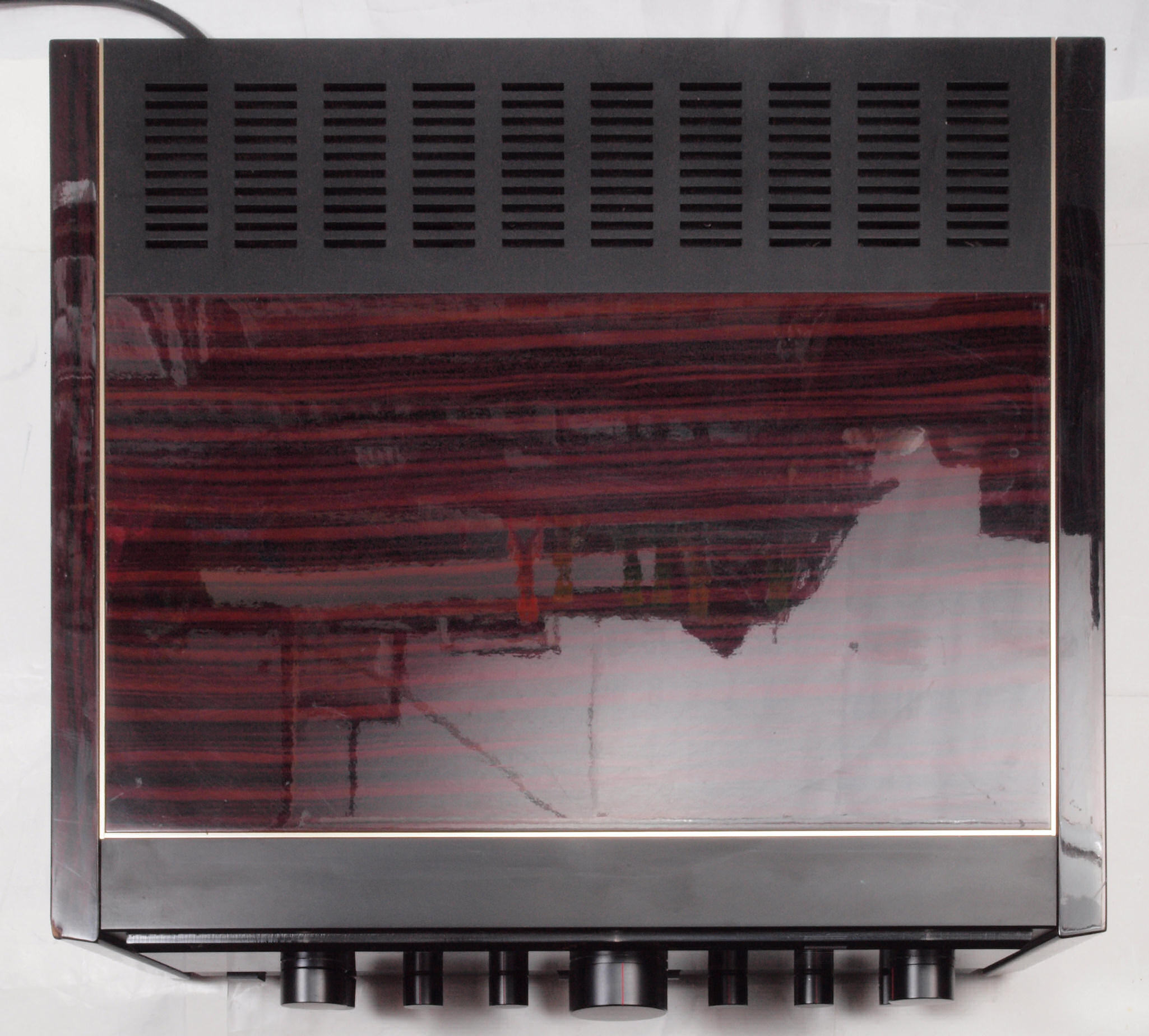

Ａ１５．　点検中　上から見る

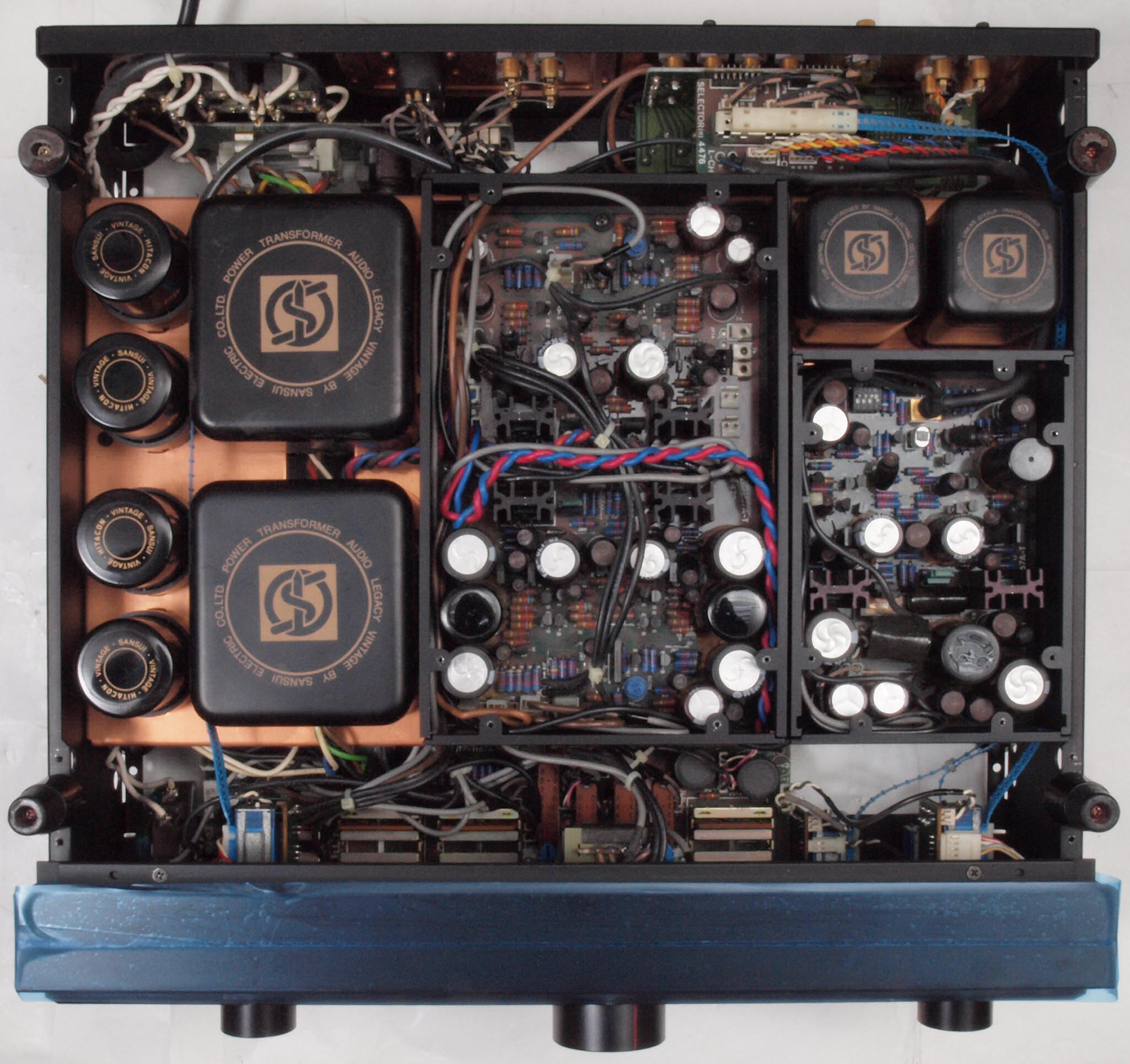

Ａ１６．　点検中　左右パネル・上蓋を外し、上から見る

Ａ１７．　点検中　左右パネル・上蓋・シールドを外し、上から見る。　４個の足は逆さにする為の修理用。

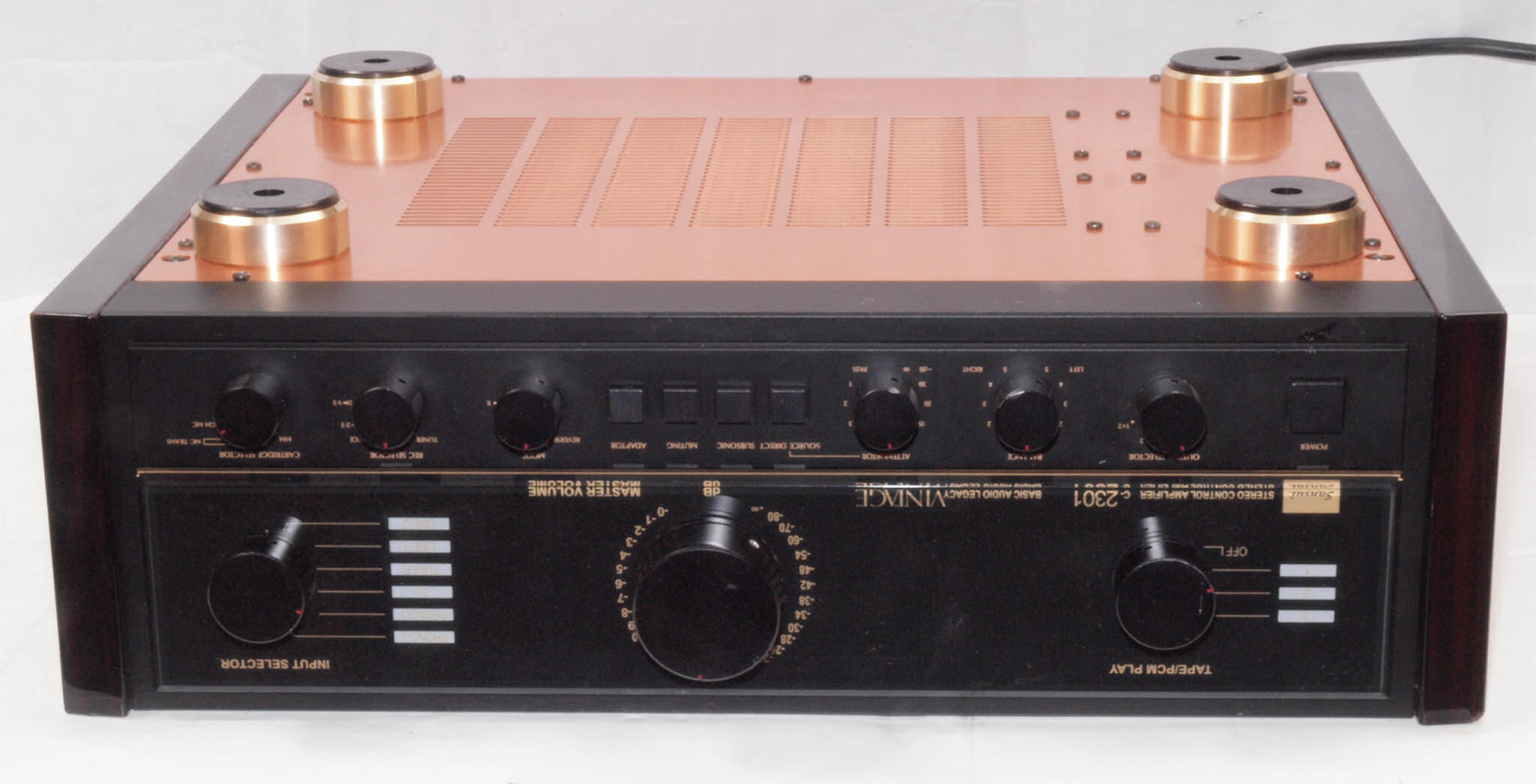

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

Ａ２６．　点検中　左右パネル・下蓋を外し、下から見る

Ａ２７．　点検中　左右パネル・下蓋・シールドを外し、下から見る。４個の足は修理用。

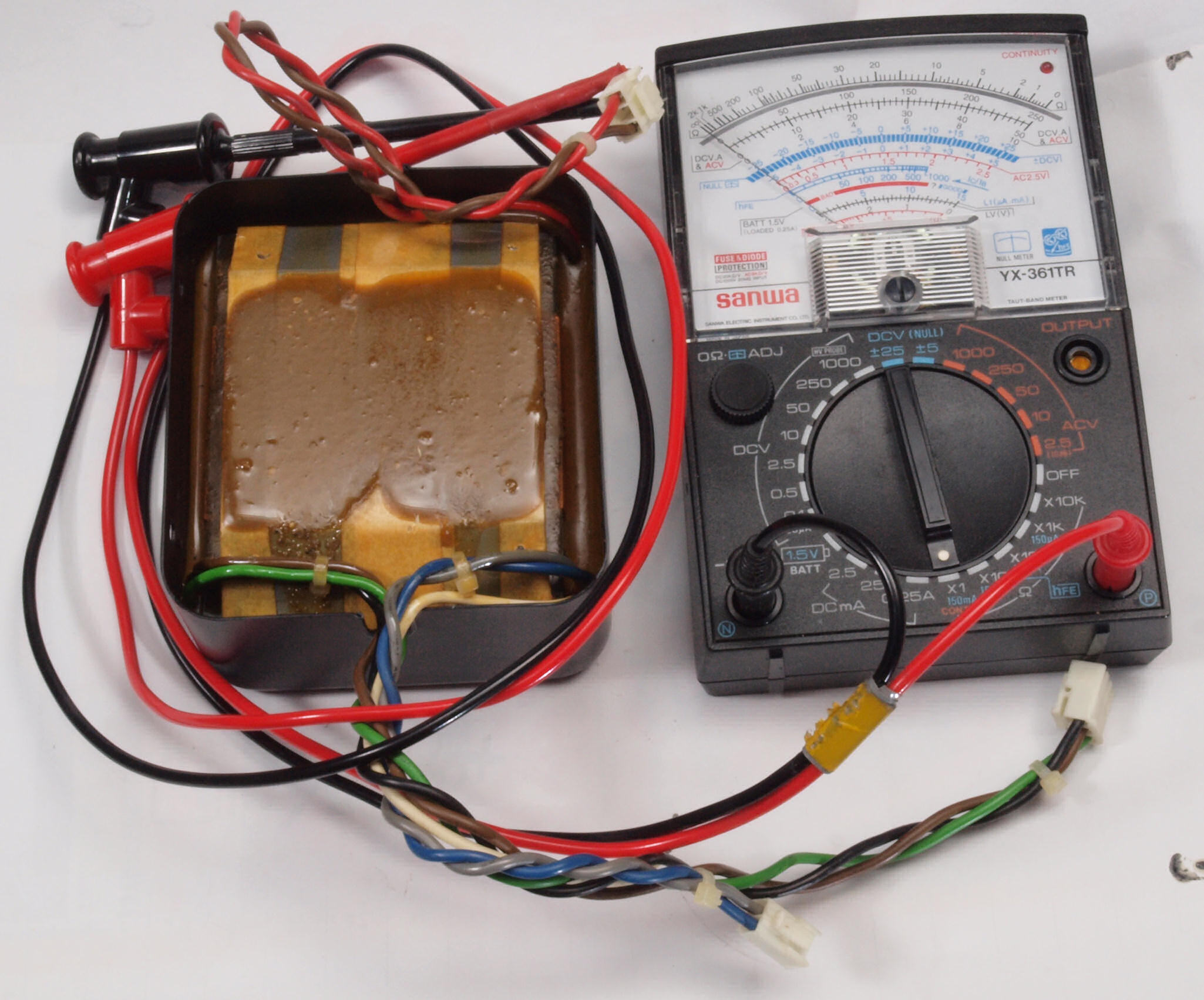

Ａ２８．　点検中　左側電源トランス１次巻線断線。

Ａ２９．　点検中　左側電源基板整流ダイオード焼損。

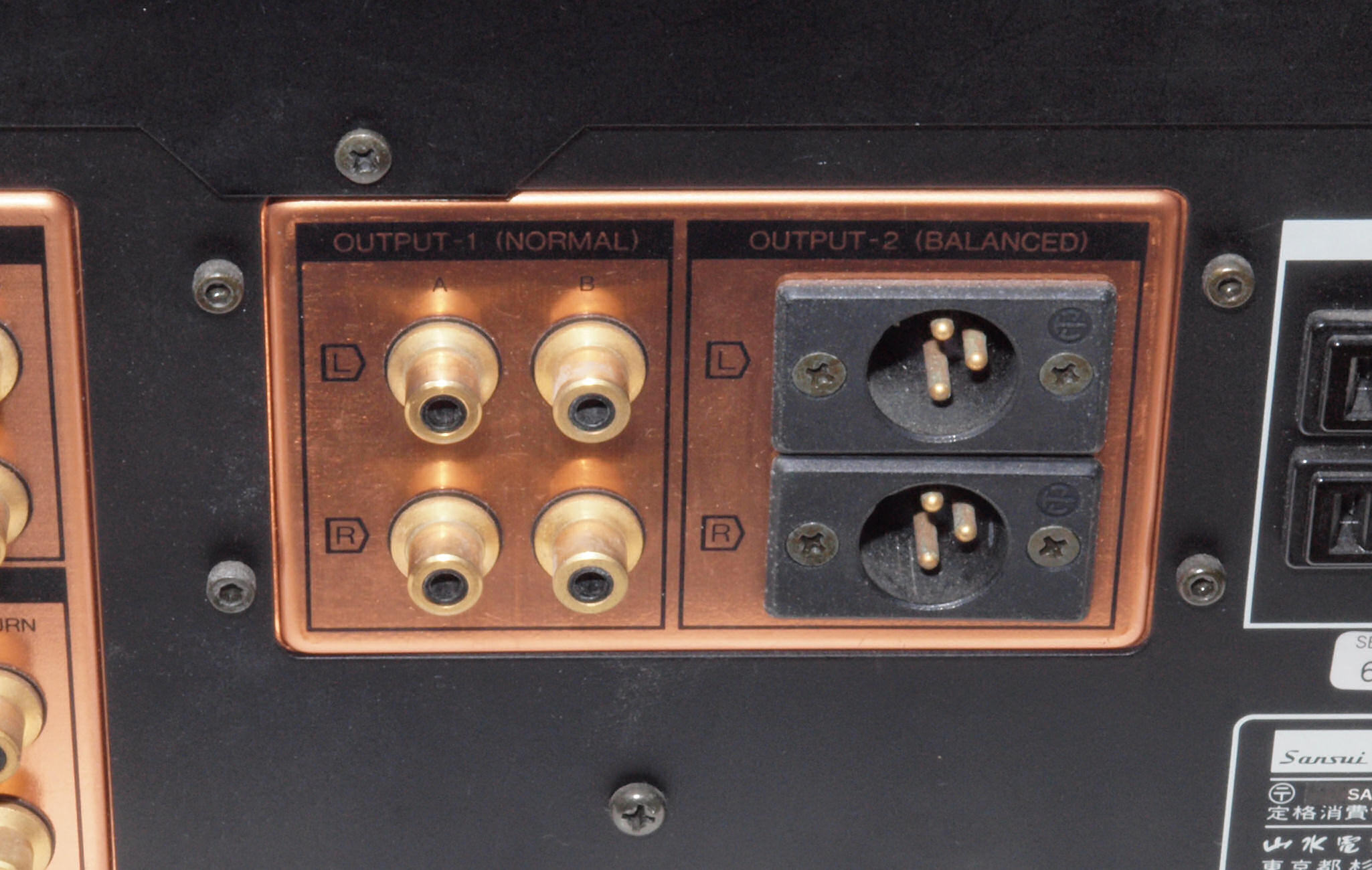

Ａ５１．　点検中　プリ出力ＲＣＡ端子、キャノン端子

Ａ５２．　点検中　プリ出力ＲＣＡ端子・キャノン端子、　ＲＣＡ端子（２組４個）は交換可能です。

Ａ６１．　点検中　プリＲＣＡ入出力端子郡

Ａ６２．　点検中　プリＲＣＡ入出力端子郡、　Ｐｈｏｎｏ_ＲＣＡ端子（２組４個）は交換可能です。

Ａ６３．　点検中　最近のテフロン絶縁製ＲＣＡ端子。中心電極は円筒状で４つ割方式。

Ａ６４．　点検中　ＷＢＴ製ＲＣＡ端子　ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ６５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

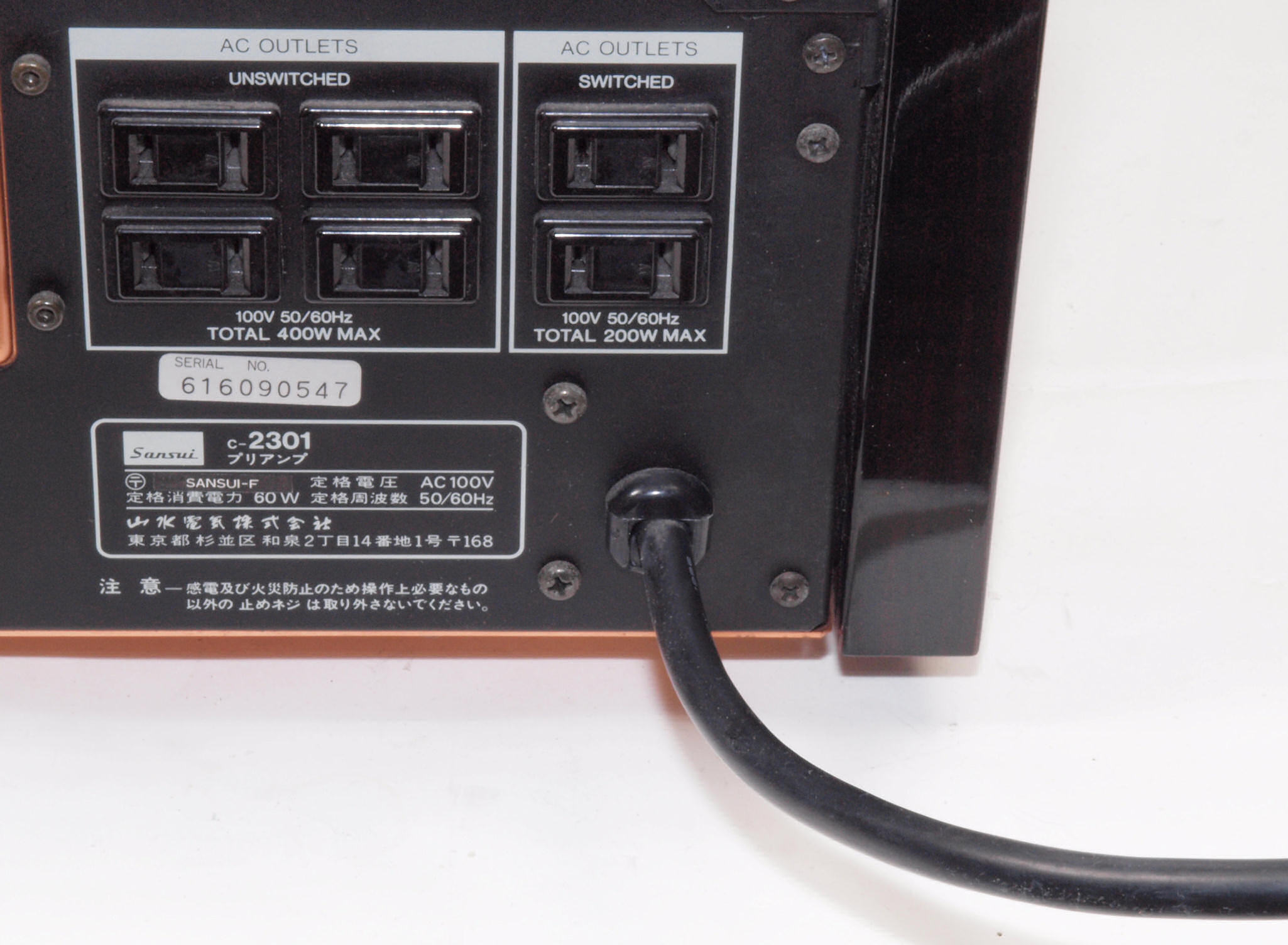

Ａ７１．　点検中　ＡＣコード取り付け部

Ａ７２．　点検中　３Ｐインレット交換可能ですが、縦取り付けになる。

Ａ８１．　点検中　使用するリレー比較　左＝付いていた開放型　　右＝交換する新しい密閉型で接点の腐食が少ない

Ａ９１．　点検中　交換する電解コンデンサー外観、１００μ／１００Ｖ。

Ａ９２．　点検中　交換する電解コンデンサー外観、２２０μ／１００Ｖ。

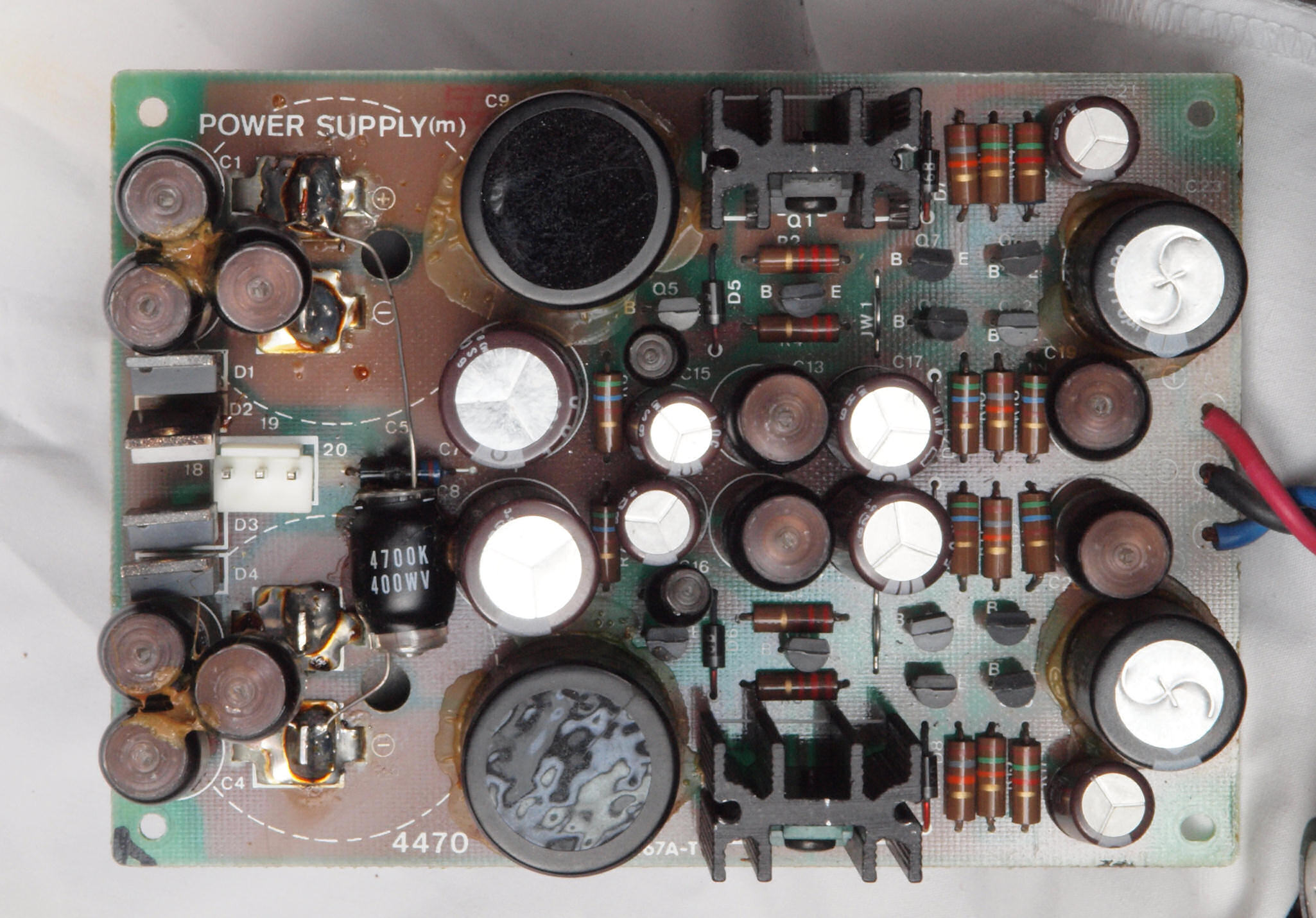

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ側電源基板

Ｃ１１２．　修理中　Ｒ側電源基板、　交換されている「ブチルゴム巻・銅箔スチロールコンデンサー」、何故かさらに「」で締め付け！

Ｃ１１３．　修理中　Ｒ側電源基板、　電解コンデンサーの端子に錫メッキ線が巻き付けて固定し、しっかり半田して有る。

Ｃ１１４．　修理中　Ｒ側電源基板、　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ１１５．　修理中　Ｒ側電源基板、、電解コンデンサー固定用の接着材を取り除いた。

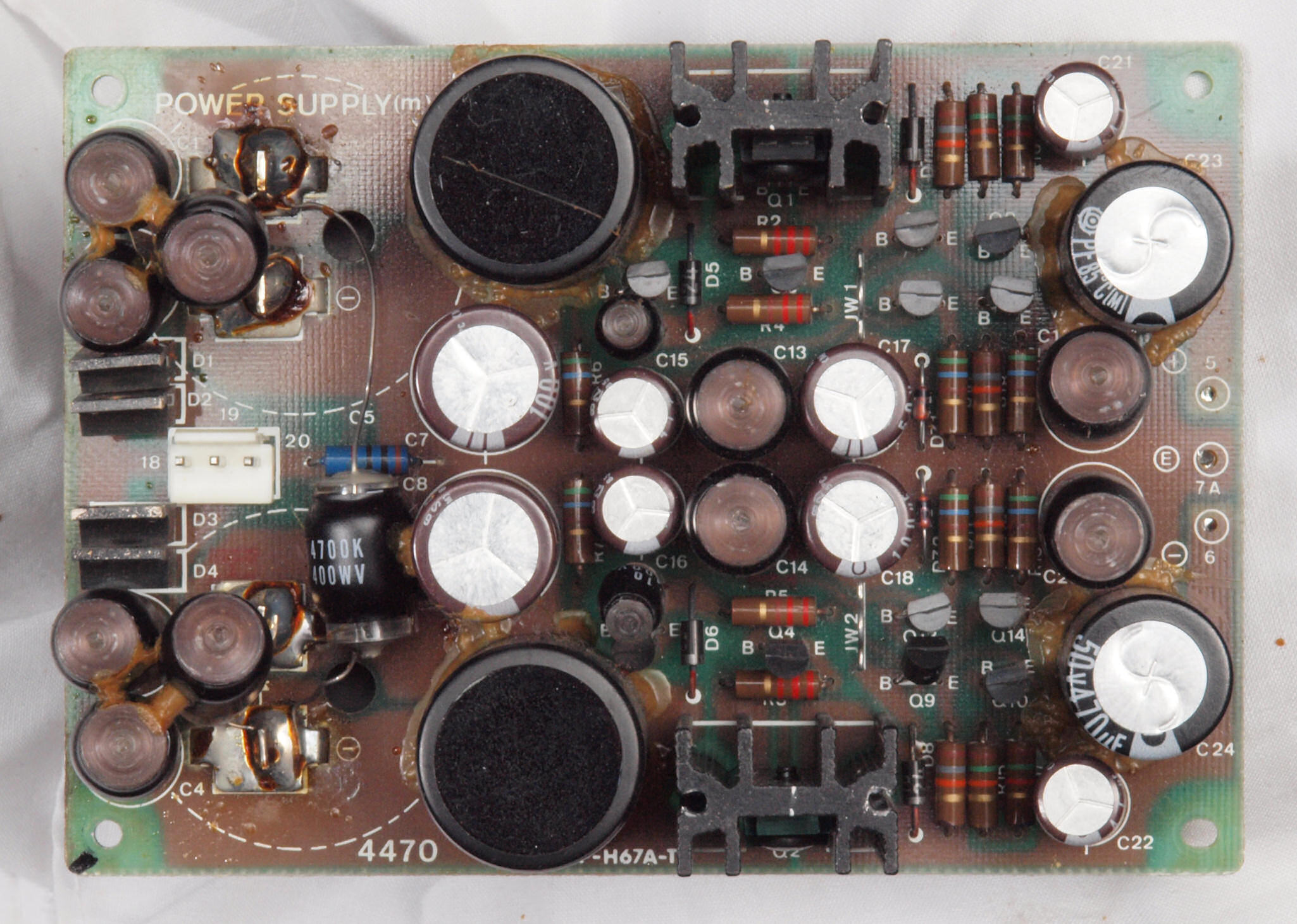

Ｃ１２．　修理後　Ｒ側電源基板、　電解コンデンサー１０個、抵抗１個、フイルムコンデンサー１０個交換

Ｃ１３．　修理前　Ｒ側電源基板裏

Ｃ１３１．　修理中　Ｒ側電源基板裏　交換されている「整流ダイオード４個」

Ｃ１３２．　修理中　Ｒ側電源基板裏　交換されている、「整流定電圧ＴＲ（トランジスター）」

Ｃ１４．　修理（半田補正）後　Ｒ側電源基板裏。　半田を全部やり直す。

Ｃ１５．　完成Ｒ側電源基板　洗浄後防湿材を塗る

Ｃ１６．　ブロック電解コンデンサーを付ける

Ｃ２１．　修理前　Ｌ側電源基板

Ｃ２１２．　修理中　Ｌ側電源基板、　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ２１３．　修理中　Ｌ側電源基板、　電解コンデンサー固定用の接着材を取り除いた。

Ｃ２２．　修理後　Ｌ側電源基板、　電解コンデンサー１０個、抵抗１個、フイルムコンデンサー１０個交換

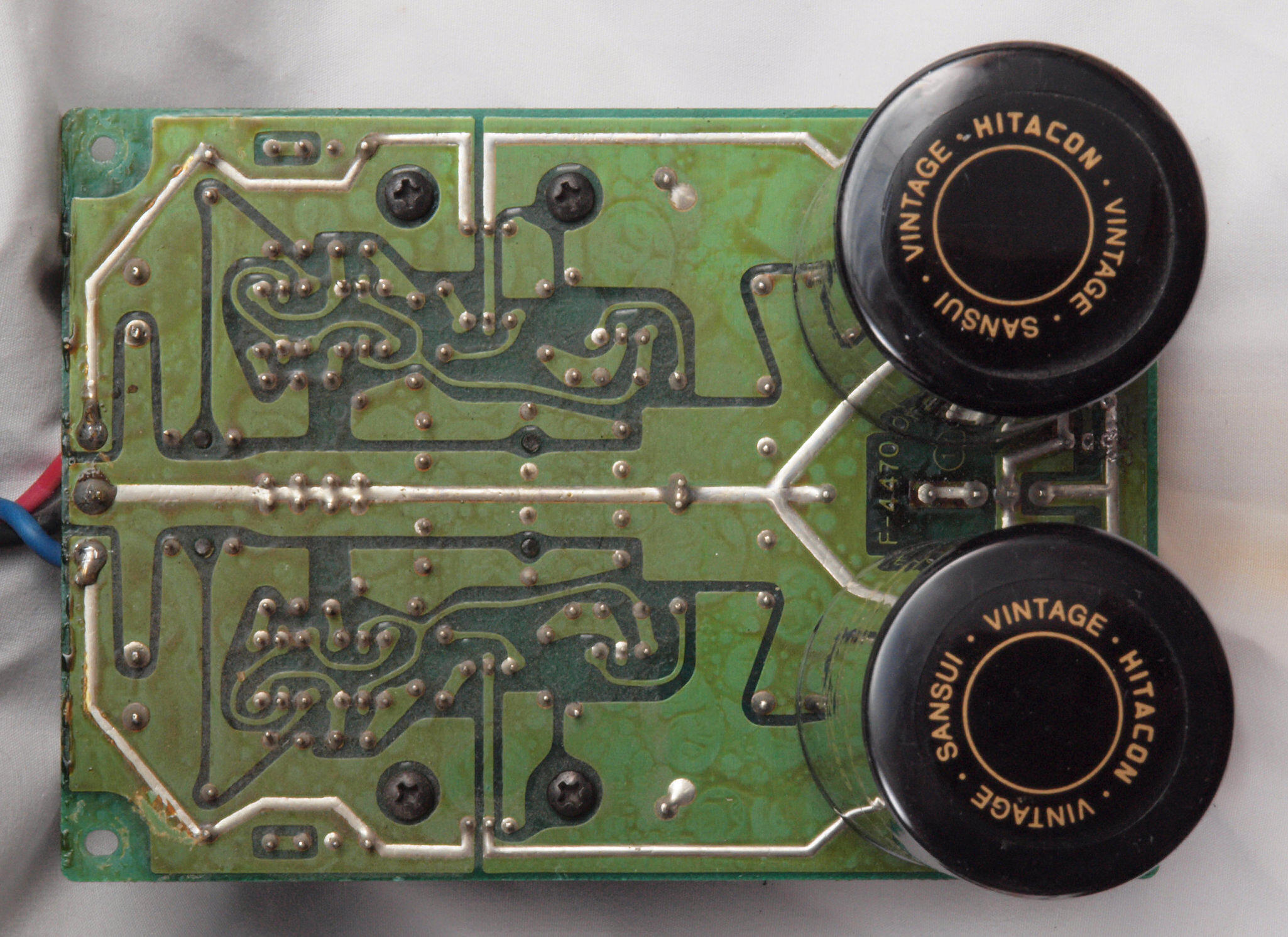

Ｃ２３．　修理前　Ｌ側電源基板裏

Ｃ２４．　修理（半田補正）後　Ｌ側電源基板裏。　半田を全部やり直す。

Ｃ２５．　完成Ｌ側電源基板　洗浄後防湿材を塗る

Ｃ２６．　ブロック電解コンデンサーを付ける

Ｃ３１．　修理前　Ｒ側ＡＭＰ基板

Ｃ３１１．　修理中　Ｒ側ＡＭＰ基板、　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ３１２．　修理中　Ｒ側ＡＭＰ基板、　電解コンデンサー固定用の接着材、ＴＲ（トランジスター）の足を腐食する。

Ｃ３１３．　修理中　Ｒ側ＡＭＰ基板、　電解コンデンサー固定用の接着材を取り除いた。

Ｃ３２．　修理後　Ｒ側ＡＭＰ基板　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ２個、電解コンデンサー１２個、リレー１個交換

Ｃ３３．　修理前　Ｒ側ＡＭＰ基板裏

Ｃ３４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ３５．　完成Ｒ側ＡＭＰ基板　洗浄後防湿材を塗る

Ｃ４１．　修理前　Ｌ側ＡＭＰ基板

Ｃ４１２．　修理中　Ｒ側ＡＭＰ基板、　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ４１３．　修理中　Ｌ側ＡＭＰ基板、　電解コンデンサー固定用の接着材、ＴＲ（トランジスター）の足を腐食する。

Ｃ４１４．　修理中　Ｌ側ＡＭＰ基板、　電解コンデンサー固定用の接着材、ＴＲ（トランジスター）の足を腐食する２。

Ｃ４１５．　修理中　Ｌ側ＡＭＰ基板、　電解コンデンサー固定用の接着材、ＴＲ（トランジスター）の足を腐食する３。

Ｃ４１６．　修理中　Ｌ側ＡＭＰ基板、　電解コンデンサー固定用の接着材、ダイオードの足を腐食する。

Ｃ４１７．　修理中　Ｌ側ＡＭＰ基板、　電解コンデンサー固定用の接着材、ダイオードの足を腐食する。

Ｃ４１８．　修理中　L側ＡＭＰ基板、　電解コンデンサー固定用の接着材を取り除いた。

Ｃ４２．　修理後　Ｌ側ＡＭＰ基板　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ２個、電解コンデンサー１３個、リレー１個交換

Ｃ４３．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ４４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ４５．　完成Ｌ側ＡＭＰ基板　洗浄後防湿材を塗る

Ｃ５１．　修理前　Ｒ側ＥＱ−ＡＭＰ

Ｃ５１２．　修理中　Ｒ側ＥＱ−ＡＭＰ、　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ５１３．　修理中　Ｒ側ＥＱ−ＡＭＰ、　電解コンデンサー固定用の接着材を取り除いた。

Ｃ５２．　修理後　Ｒ側ＥＱ−ＡＭＰ　電解コンデンサー７個、リレー１個交換

Ｃ５３．　修理前　Ｒ側ＥＱ−ＡＭＰ裏

Ｃ５４．　修理（半田補正）後　Ｒ側ＥＱ−ＡＭＰ裏。　半田を全部やり直す。

Ｃ５５．　完成Ｒ側ＥＱ−ＡＭＰ裏　洗浄後防湿材を塗る

Ｃ６１．　修理前　Ｌ側ＥＱ−ＡＭＰ

Ｃ６１１．　修理中　L側ＥＱ−ＡＭＰ、　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ６１２．　修理中　L側ＥＱ−ＡＭＰ、　電解コンデンサー固定用の接着材、ダイオードの足を腐食する。

Ｃ６１３．　修理中　L側ＥＱ−ＡＭＰ、　電解コンデンサー固定用の接着材、ダイオードの足を腐食する２。

Ｃ６１４．　修理中　L側ＥＱ−ＡＭＰ、　電解コンデンサー固定用の接着材を取り除いた。

Ｃ６２．　修理後　Ｌ側ＥＱ−ＡＭＰ　電解コンデンサー７個、リレー１個交換

Ｃ６３．　修理前　Ｌ側ＥＱ−ＡＭＰ裏

Ｃ６４．　修理（半田補正）後　Ｌ側ＥＱ−ＡＭＰ裏。　半田を全部やり直す。

Ｃ６５．　完成Ｌ側ＥＱ−ＡＭＰ裏　洗浄後防湿材を塗る

Ｃ７０．　修理中　ＭＣトランスブロック

Ｃ７１．　修理中　ＭＣトランスブロック２

Ｃ７２．　修理前　ＭＭ／ＭＣ切り替えＳＷ基板

Ｃ７３．　修理前　ＭＭ／ＭＣ切り替えＳＷ基板裏

Ｃ７４．　修理（半田補正）後　ＭＭ／ＭＣ切り替えＳＷ基板裏。　半田を全部やり直す。

Ｃ７５．　完成プロテクト基板裏　洗浄後防湿材を塗る

Ｃ８０１．　上下基板・前後パネルを外したシャシ上、　銅メッキに防錆剤を軽く塗布

Ｃ８０２．　上下基板・前後パネルを外したシャシ下、　銅メッキに防錆剤を軽く塗布

Ｃ８１．　修理前　プロテクト基板

Ｃ８２．　修理後　プロテクト基板　　電解コンデンサー４個、フイルムコンデンサー２個交換

Ｃ８３．　修理前　プロテクト基板裏

Ｃ８４．　修理（半田補正）後　プロテクト基板裏。　半田を全部やり直す。

Ｃ８５．　完成プロテクト基板裏　洗浄後防湿材を塗る

Ｃ９１．　修理前　出力端子板、折角バランス出力があるのだから使用したい、但し、メインＡＭＰの対応が必要

Ｃ９２．　修理前　出力端子板裏

Ｃ９３．　修理（半田補正）後　出力端子板裏　全ての半田をやり直す

ＣＡ１．　修理前　入力端子板

ＣＡ２．　修理前　入力端子裏

ＣＡ３．　修理（半田補正）後　入力端子裏の基板。　半田を全部やり直す。

ＣＡ４．　完成入力端子裏基板裏　洗浄後防湿材を塗る

ＣＡ５．　修理前　入力端子裏の入力端子ＳＷ基板２裏

ＣＡ６．　修理（半田補正）後　入力端子裏の入力端子ＳＷ基板２裏。　半田を全部やり直す。

ＣＡ７．完成入力端子裏の入力端子ＳＷ基板２裏

ＣＡ８．　修理（半田補正）後　入力端子裏の入力端子ＳＷ基板３裏。　半田を全部やり直す。

ＣＡ９．完成入力端子裏の入力端子ＳＷ基板３裏

ＣＢ１．　修理前　Ｃｏｎｔｒｏｌ_ＳＷ基板

ＣＢ２．　修理後　Ｃｏｎｔｒｏｌ_ＳＷ基板　　電解コンデンサー２個交換

ＣＢ１．　修理前　Ｃｏｎｔｒｏｌ_ＳＷ基板裏

ＣＢ４．　修理（半田補正）後　Ｃｏｎｔｒｏｌ_ＳＷ基板裏。　半田を全部やり直す。

ＣＢ５．　完成Ｃｏｎｔｒｏｌ_ＳＷ基板裏　洗浄後防湿材を塗る

ＣＣ１１．　修理前　表示ランプ基板、　左＝入力、　右＝テープ。

ＣＣ１２．　修理前　表示ランプ基板裏

ＣＣ１３．　修理（半田補正）後　表示ランプ基板裏。　半田を全部やり直す。

ＣＣ１４．　完成表示ランプ基板裏　洗浄後防湿材を塗る

ＣＣ２１．　修理前　表示ＬＥＤ基板、　左＝ＰｏｗｅｒＡｍｐ、　中＝Ａｄａｐｔｏｒ・Ｍｕｔｉｎｇ・SourceDirect・SUBsonic、　右＝テープＲＥＣ。

ＣＣ２２．　修理前　表示ＬＥＤ基板裏

ＣＣ２３．　修理（半田補正）後　表示ＬＥＤ基板裏。　半田を全部やり直す。

ＣＣ２４．　完成表示ＬＥＤ基板裏　洗浄後防湿材を塗る

ＣＣ３１．　修理前　メインＶｏｌｕｍｅ表示ランプ基板

ＣＣ３２．　修理前　メインＶｏｌｕｍｅ表示ランプ基板裏

ＣＣ３３．　修理（半田補正）後　メインＶｏｌｕｍｅ表示ランプ基板裏。　半田を全部やり直す。

ＣＣ３４．　完成メインＶｏｌｕｍｅ表示ランプ基板裏　洗浄後防湿材を塗る

ＣＣ４１．　修理前　SW基板、　左＝ＲＥＣ、　中＝入力、　右＝テープ。

ＣＣ４２．　修理前　SW基板裏

ＣＣ４３．　修理（半田補正）後　SW基板裏。　半田を全部やり直す。

ＣＣ４４．　完成SW基板裏　洗浄後防湿材を塗る

ＣＤ１．　　パネル清掃、合わせパネルなので、布にガラスクリーナを付けて拭く

ＣＤ２．　パネル、　ボリュームは軸サポート＋クションの２重！

ＣＤ３．　パネル裏、合わせパネル、　中央はメインＶＲのエスカッション

ＣＥ１．　交換部品

ＣＥ１．　交換部品２

ＣＦ１．　修理前　シールドを外し、上から見る

ＣＦ２．　修理後　シールドを外し、上から見る

ＣＦ３．　修理前　シールドを外し、下から見る

ＣＦ４．　修理後　シールドを外し、下から見る

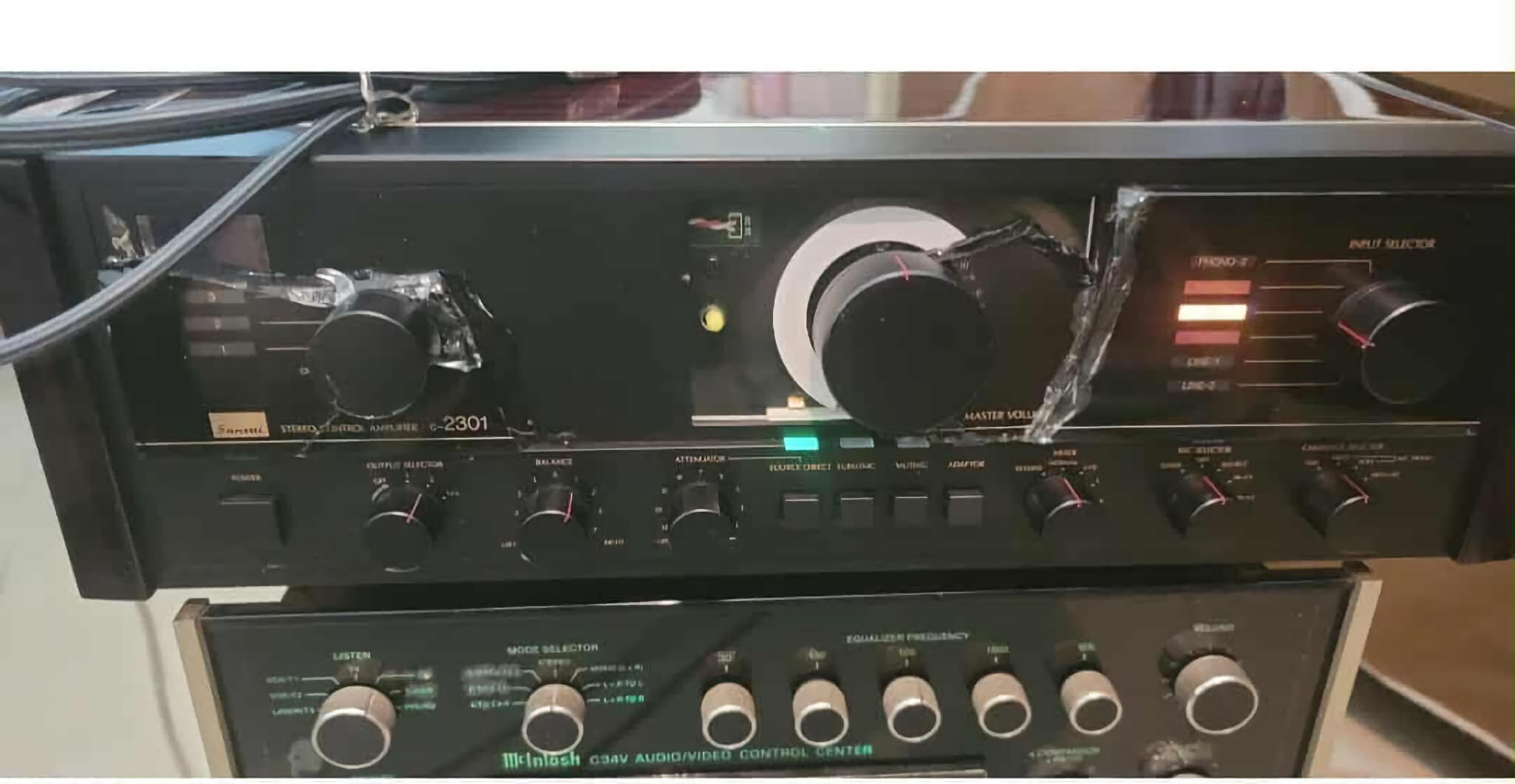

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

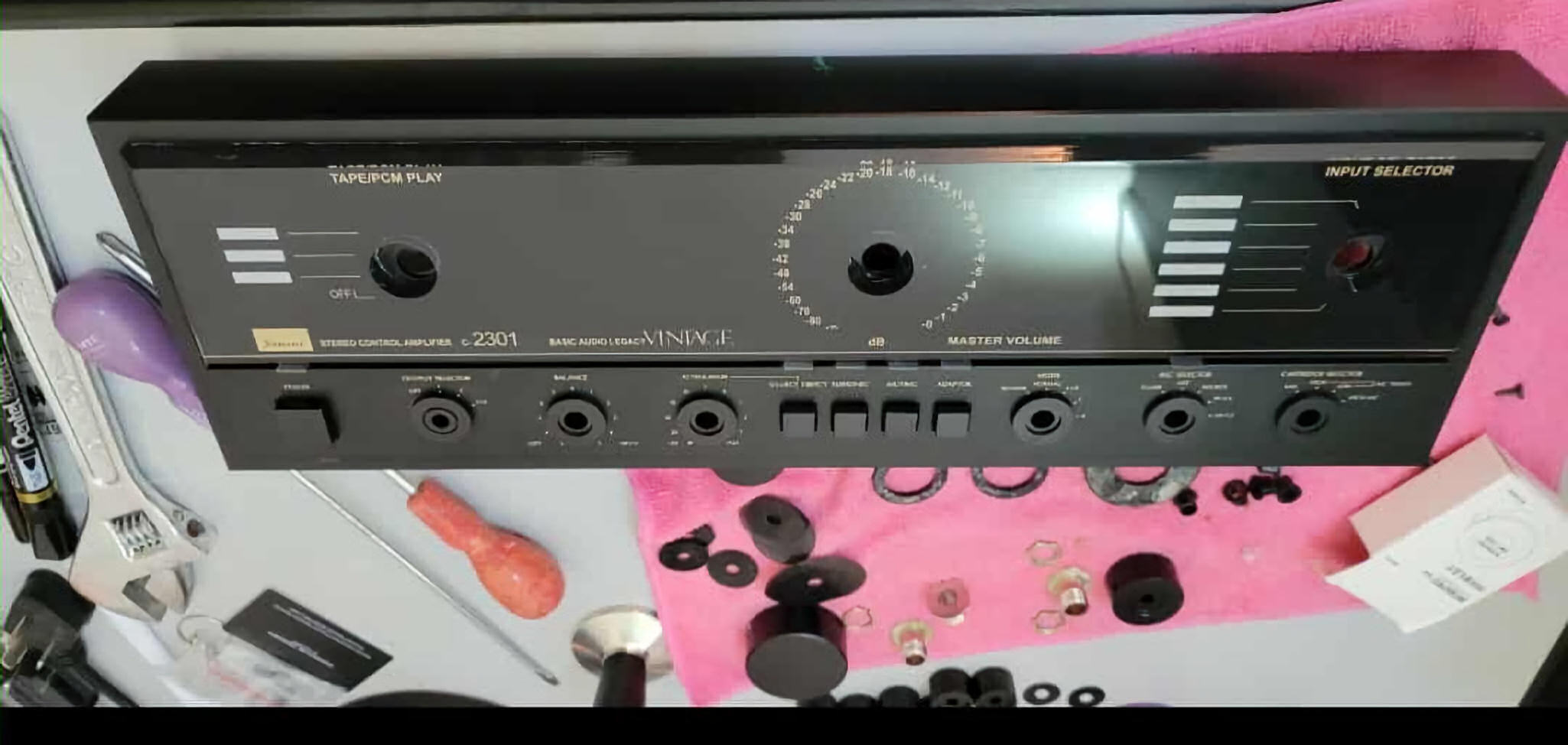

Ｙ１１．　ユーザーパネル修理中。

Ｙ１２．　ユーザーパネル修理中。

Ｓ．　Ｓａｎｓｕｉ　Ｃ−２３０１　の仕様（マニアル・カタログより）

型式 ハイグレード・ステレオ・コントロールアンプ　C-２３０１ 入力感度／インピーダンス ＰＨＯＮＯ-1,2　　ＭＭ−−−２ｍＶ／４７ｋΩ 　　　　　　　　　　Ｈｉｇｈ　ＭＣ−−　２ｍＶ／１００Ω 　　　　　　　　　　ＭＣ−−−−７０μＶ／３Ω，２００μＶ／３０Ω　 ＴＵＮＥＲ，ＣＤ，ＬＩＮＥ-1,2，ＴＡＰＥ　ＰＬＡＹ-1,2,3−−−　１５０ｍＶ／４７ｋΩ 最大許容入力 ＰＨＯＮＯ-1,2　ＭＭ−−−３５０ｍＶ　（１ｋＨｚ，ＴＨＤ０．０１％） 　　　　　　　　　　Ｈｉｇｈ　ＭＣ−−４０ｍＶ　（１ｋＨｚ，ＴＨＤ０．０１％） 出力電圧/出力インピーダンス Tape Rec（ＲＣＡピン)−−−150mV/50Ω コントロールアンプ出力−−ノーマル出力＝1.2V/50Ω 　　　　　　　　　　　　　　　　　バランス出力＝+4dBm 周波数特性 ＰＨＯＮＯ-1,2（ＭＭ）＝　１０Ｈｚ〜３００ｋＨｚ±０．２dB ＴＵＮＥＲ，ＣＤ，ＬＩＮＥ-1,2，ＴＡＰＥ　ＰＬＡＹ-1,2,3＝ＤＣ〜５００ｋＨｚ＋０，−３ SN比（Aネットワーク、ショートサーキット） ＰＨＯＮＯ-1,2（ＭＭ）　９０dB ＰＨＯＮＯ-1,2（ＭＣ）　８０dB ＴＵＮＥＲ，ＣＤ，ＬＩＮＥ-1,2，ＴＡＰＥ　ＰＬＡＹ-1,2,3　１１０dB 外形寸法 幅474×高さ160×奥行422mm 重量 20.9kg 価格 ￥550,000(1985年頃)
