ＯＮＫＹＯ　Ｍ−５０９．　３台目修理記録

２０２５／４／．到着　　　／．完成

Ｋ．　梱包の様子。 Ａ．　修理前の状況 永年、マルチアンプで音楽を楽しんでいます。 地区の公民館でレコード鑑賞会をお願いされました。 ２年ほど前に中古で購入した本機ですが、確認したところ以下の症状がでしまいました。 　�@メーターの反応ややおかしい 　�A両チャンネルから音が出てたが、右から音が不安定となり出ない。 他にも問題あるかもしれません。 今後、本機を鑑賞会など永く使用を考えます。 B．　原因 各部経年劣化。 Ｃ．　修理状況 前段ＴＲ（トランジスター）交換。 初段ＦＥＴ交換。 ＲＬバイアス半固定ＶＲ交換。 電解コンデンサー交換（ミューズ使用）。 電源ＳＷ修理＋リレー投入。 ＲＣＡ端子交換。 Ｄ．使用部品 前段ＴＲ（トランジスター）　　　　　　　４個。 初段ＦＥＴ　　　　　　　　　　　　　　　　２個。 ＲＬバイアス半固定ＶＲ　　　　　　　１２個。 電解コンデンサー　　　　　　　　　　　　個。 ＳＰ接続リレー　　　　　　　　　　　　　４個。 他リレー　　　　　　　　　　　　　　　　５個。 ＲＣＡ端子　ＷＢＴ−０２０１　　　　１組２個。 Ｅ．　調整・測定 Ｆ．　修理費　　　，０００円　　　　　　　　オーバーホール修理。　 Ｓ．　ＯＮＫＹＯ　Ｍ−５０９　の仕様（カタログ・マニアルより）

Ｋ．　梱包の様子。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１．　箱の強度が不足して破れる。

Ｋ２．　ＳＰ接続端子が締めていない。

Ｋ３．　パネルにキズあり。

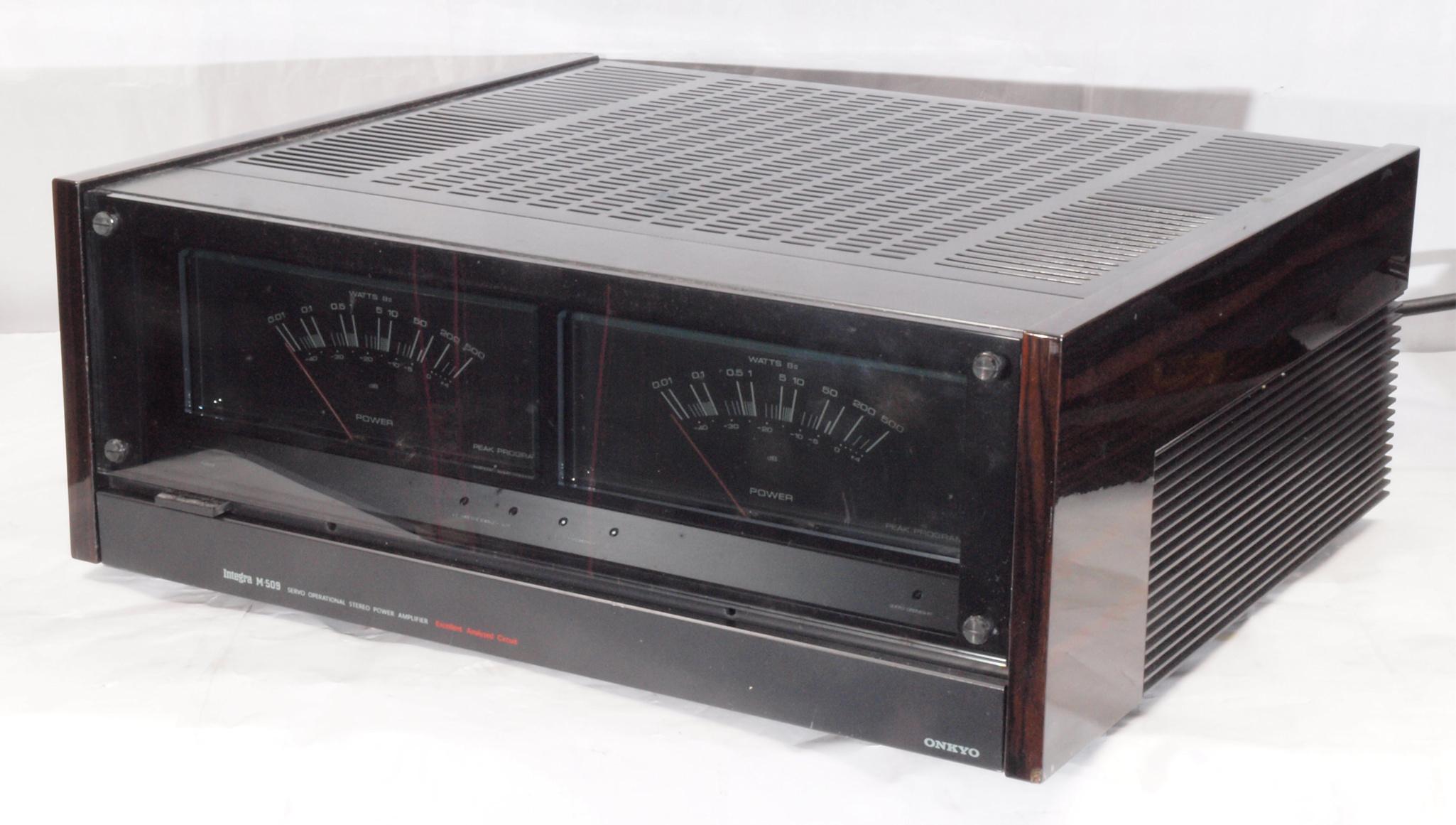

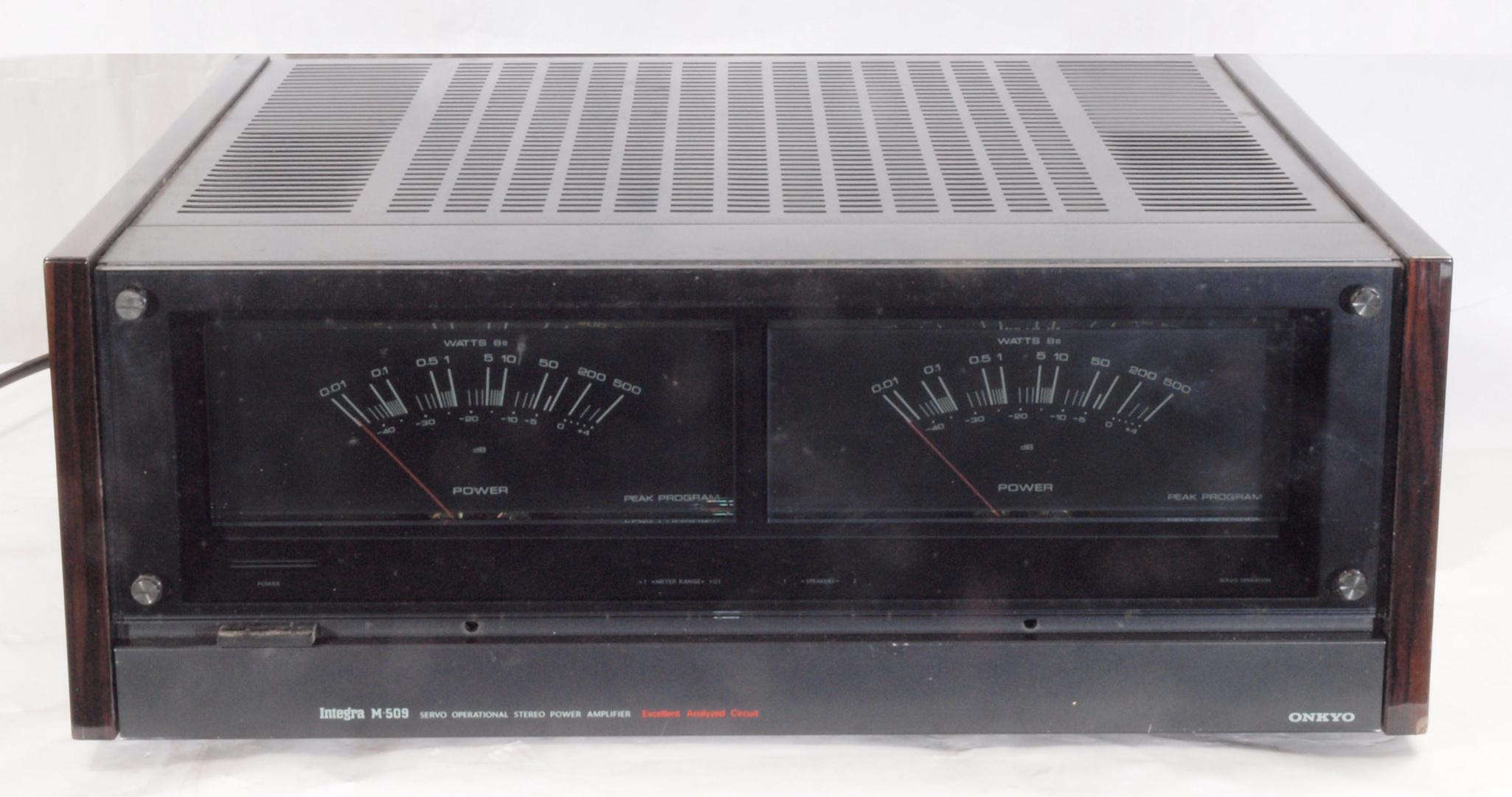

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

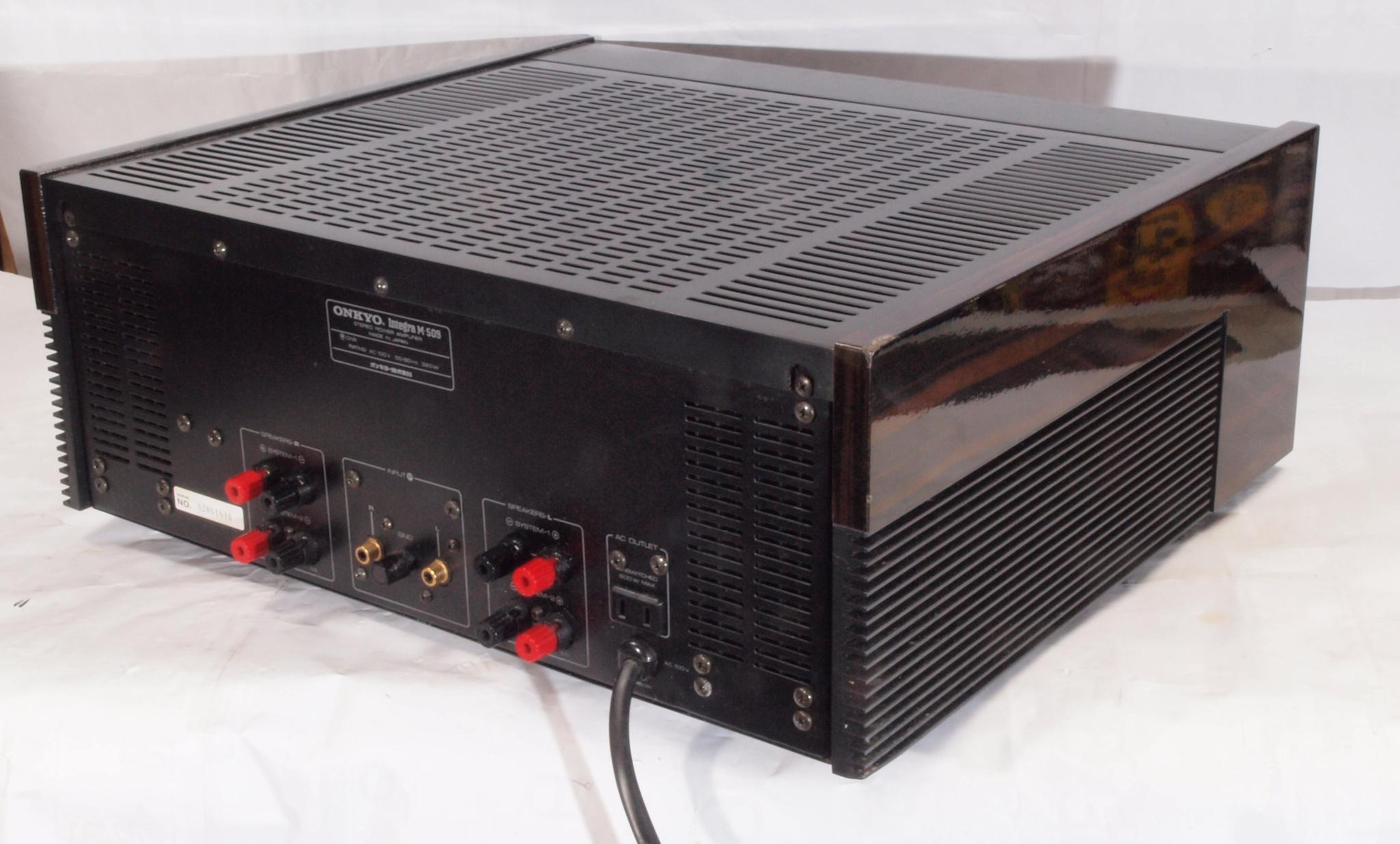

Ａ１２．　点検中　前右から見る

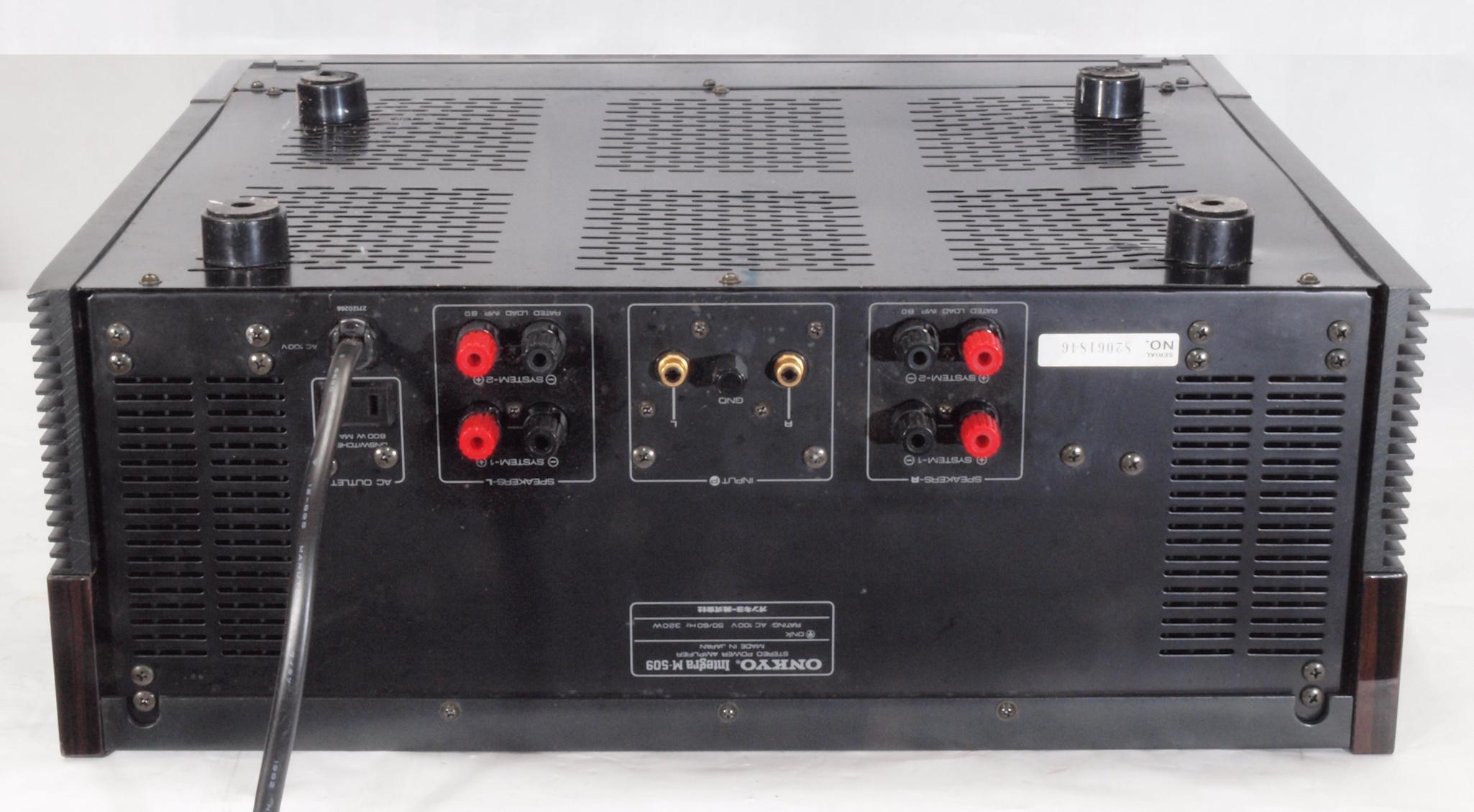

Ａ１３．　点検中　後から見る

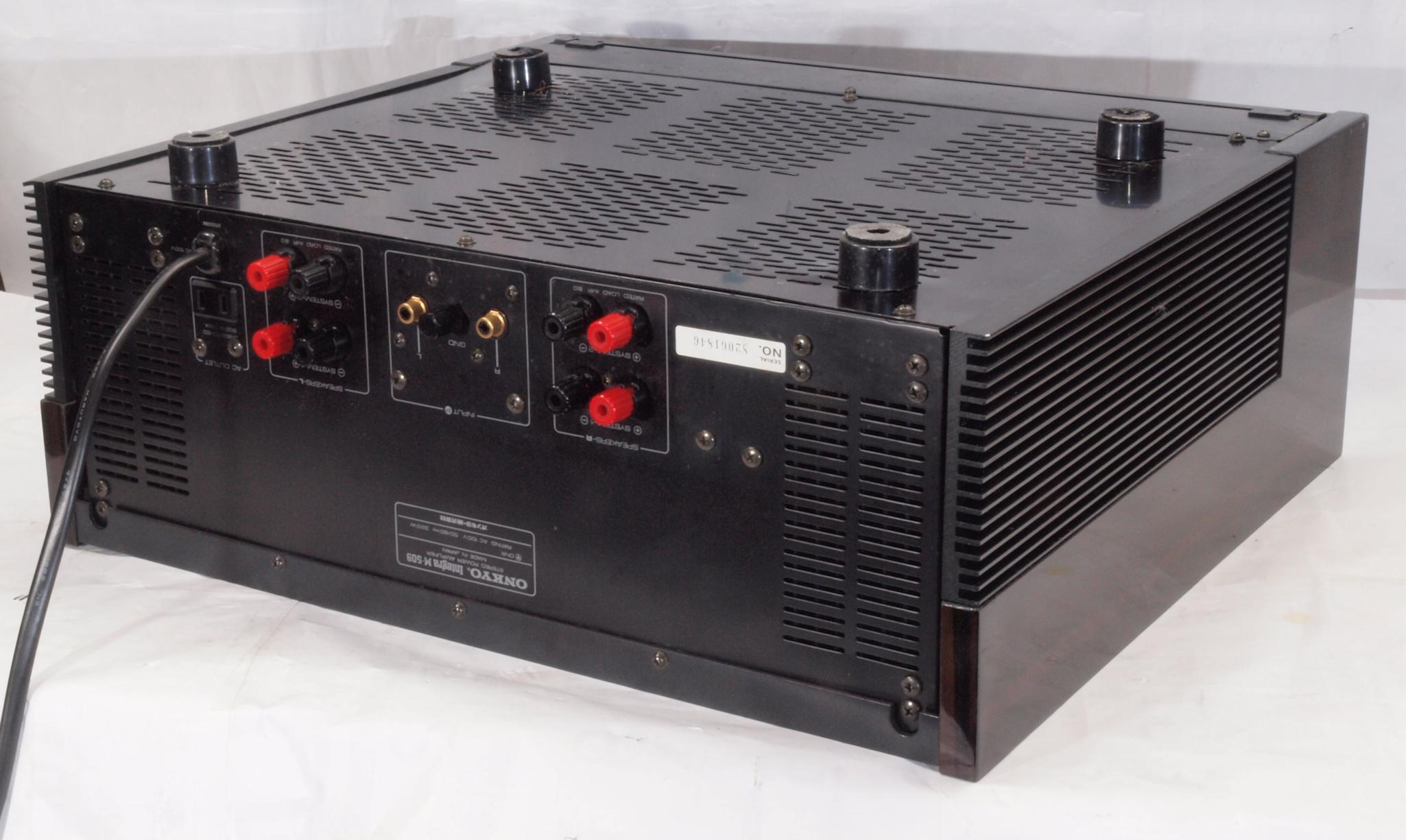

Ａ１４．　点検中　後左から見る

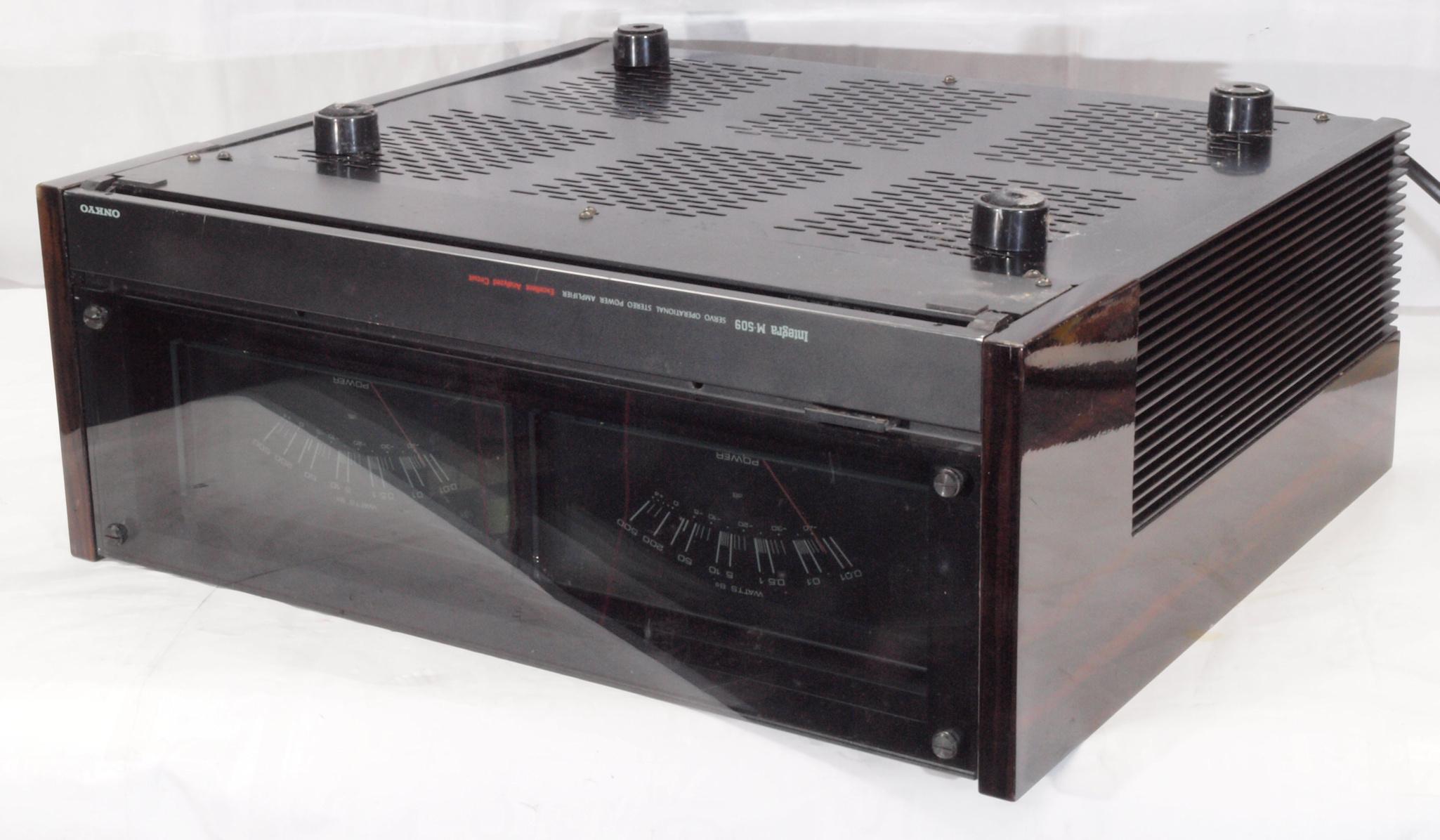

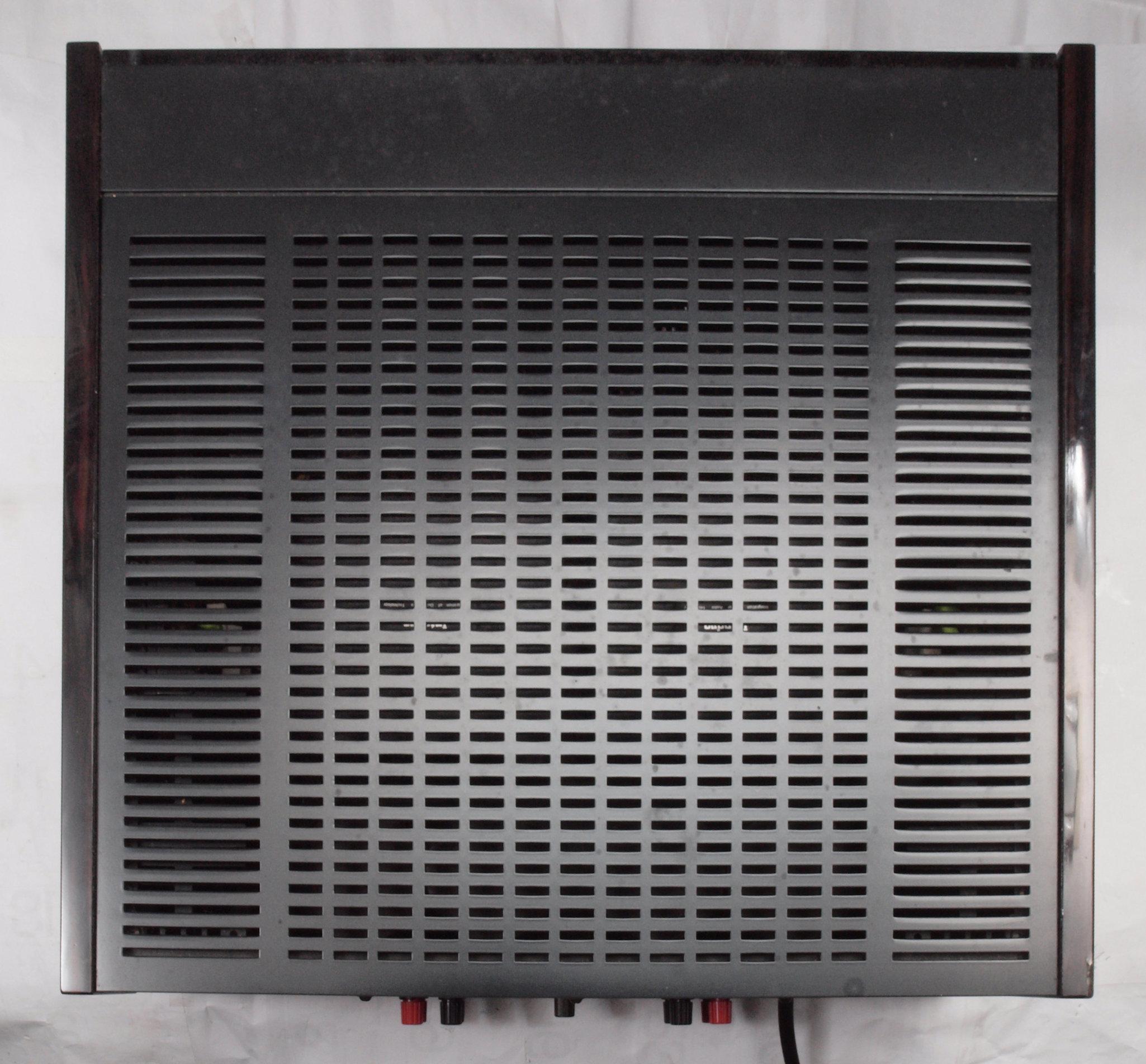

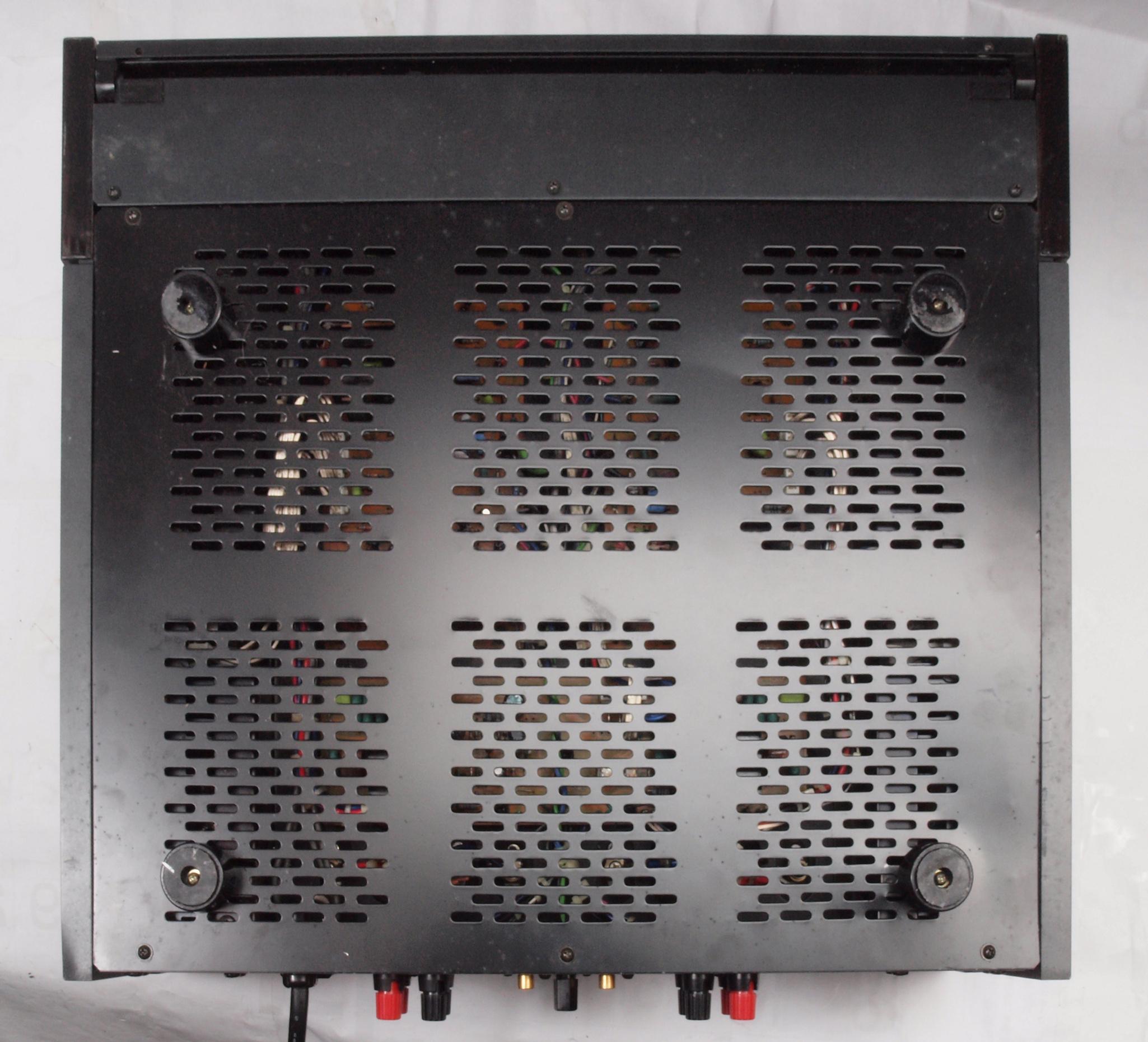

Ａ１５．　点検中　上から見る

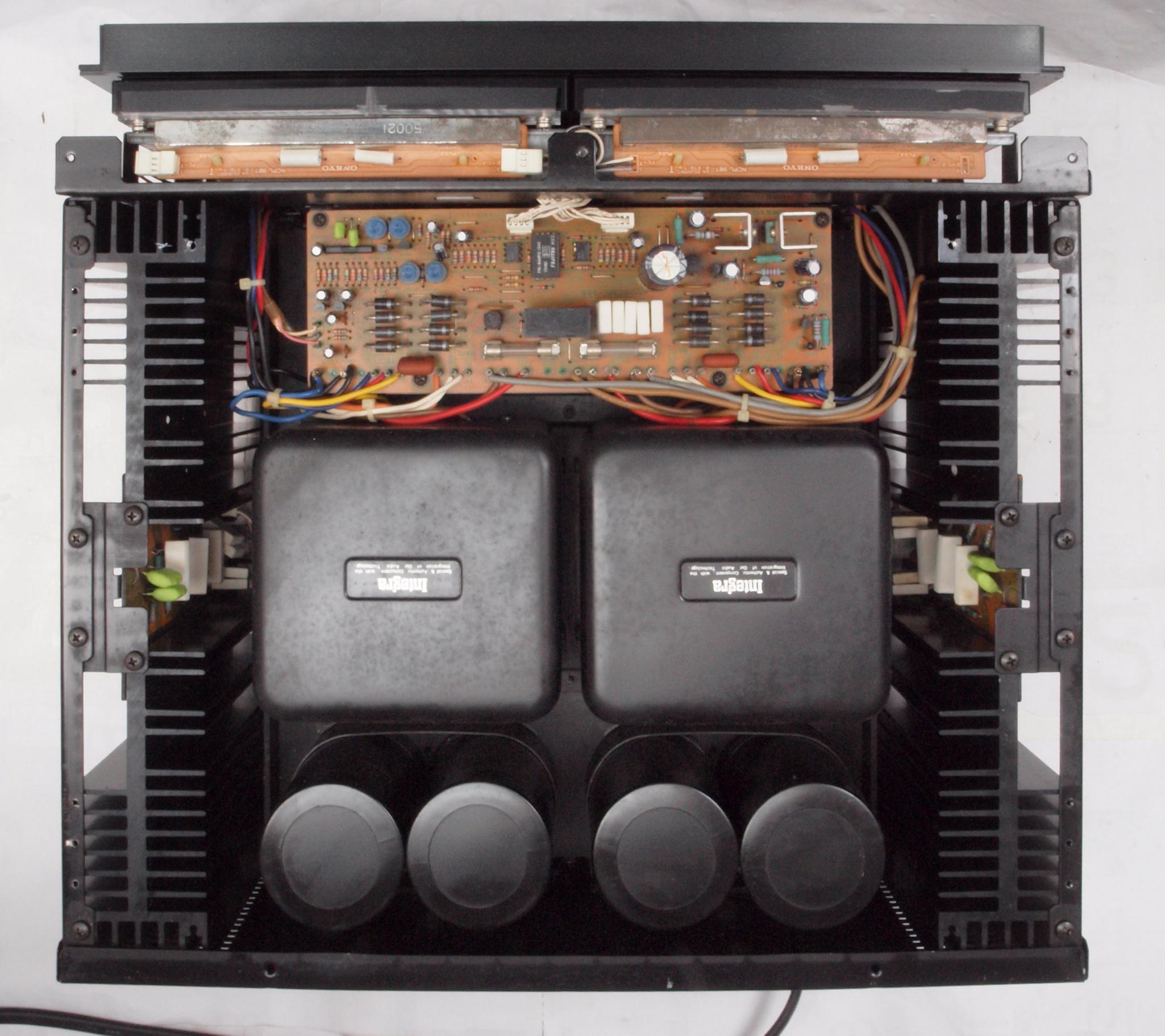

Ａ１６．　点検中　上蓋を取り、清掃して、上から見る

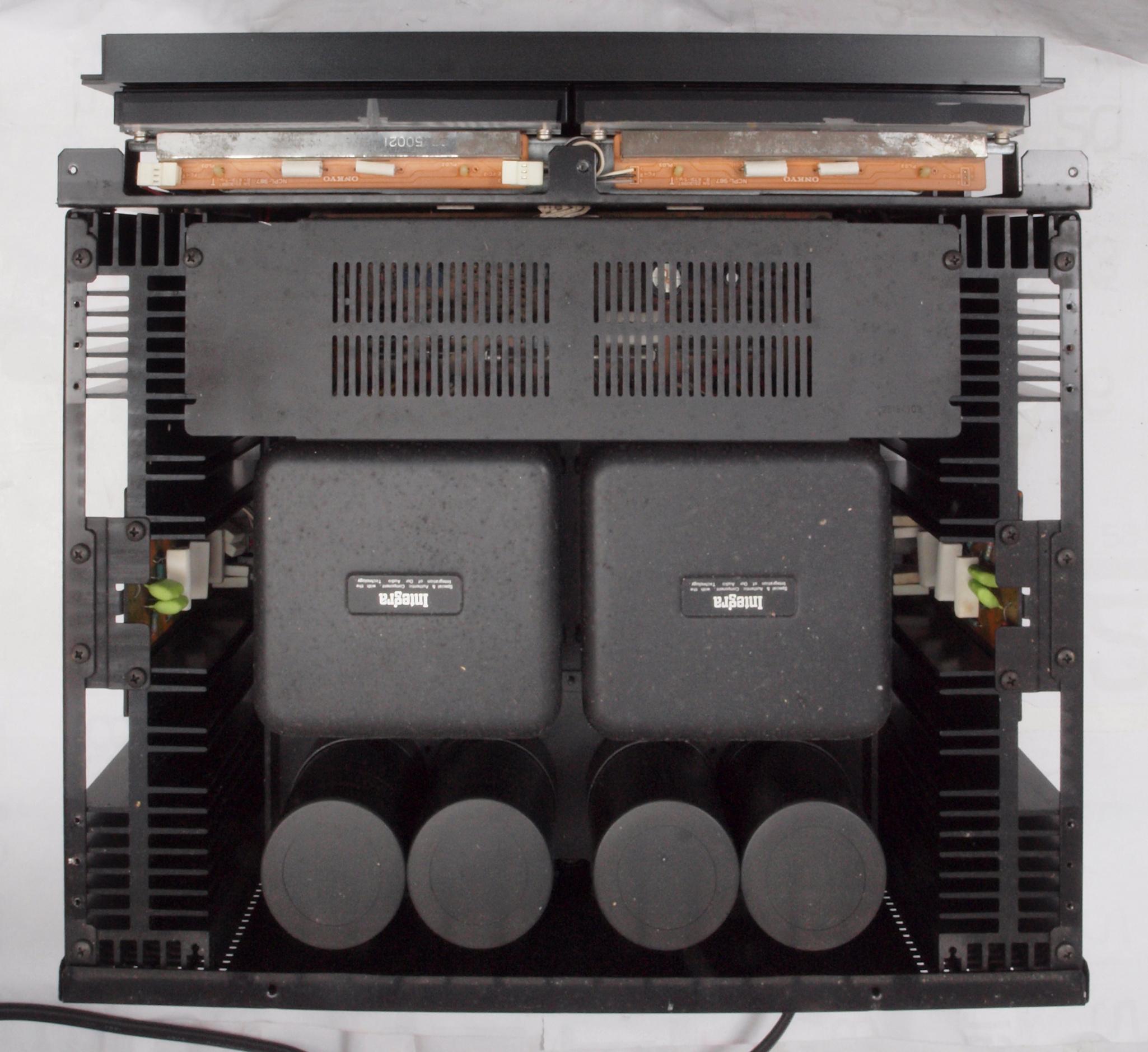

Ａ１７．　点検中　上蓋・シールドを取り、上から見る

Ａ１８．　点検中　電源電解ブロックコンデンサー

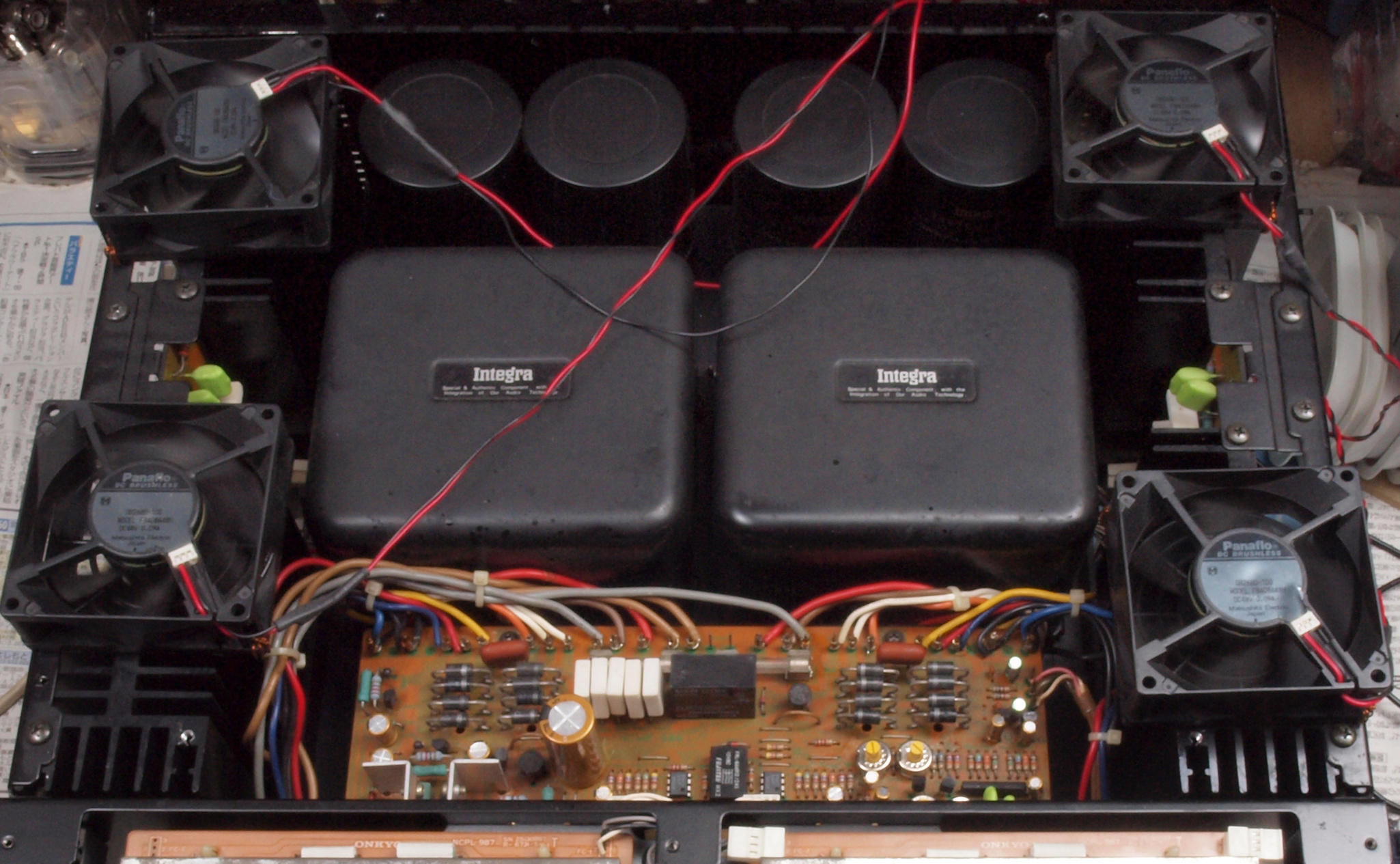

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

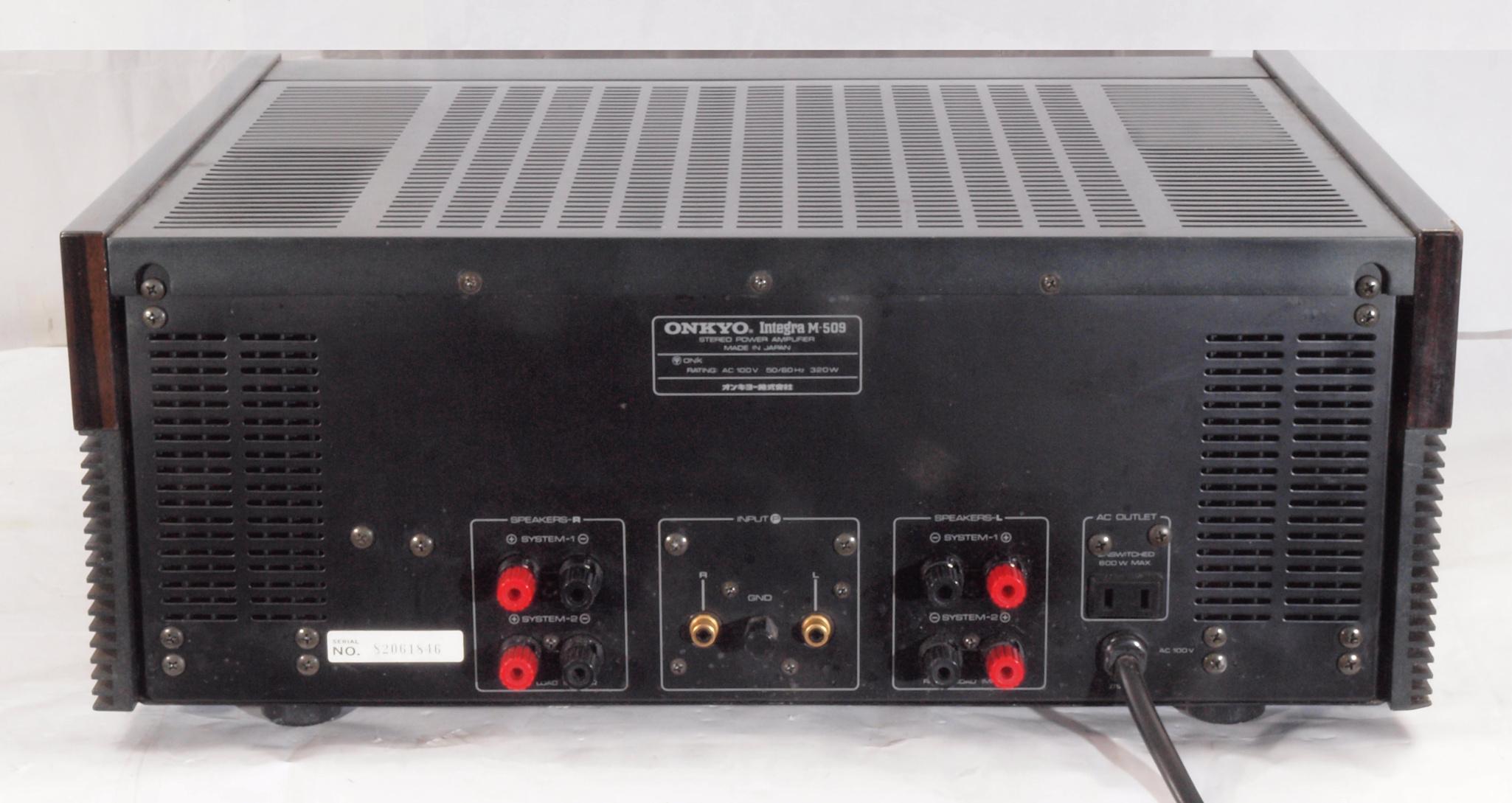

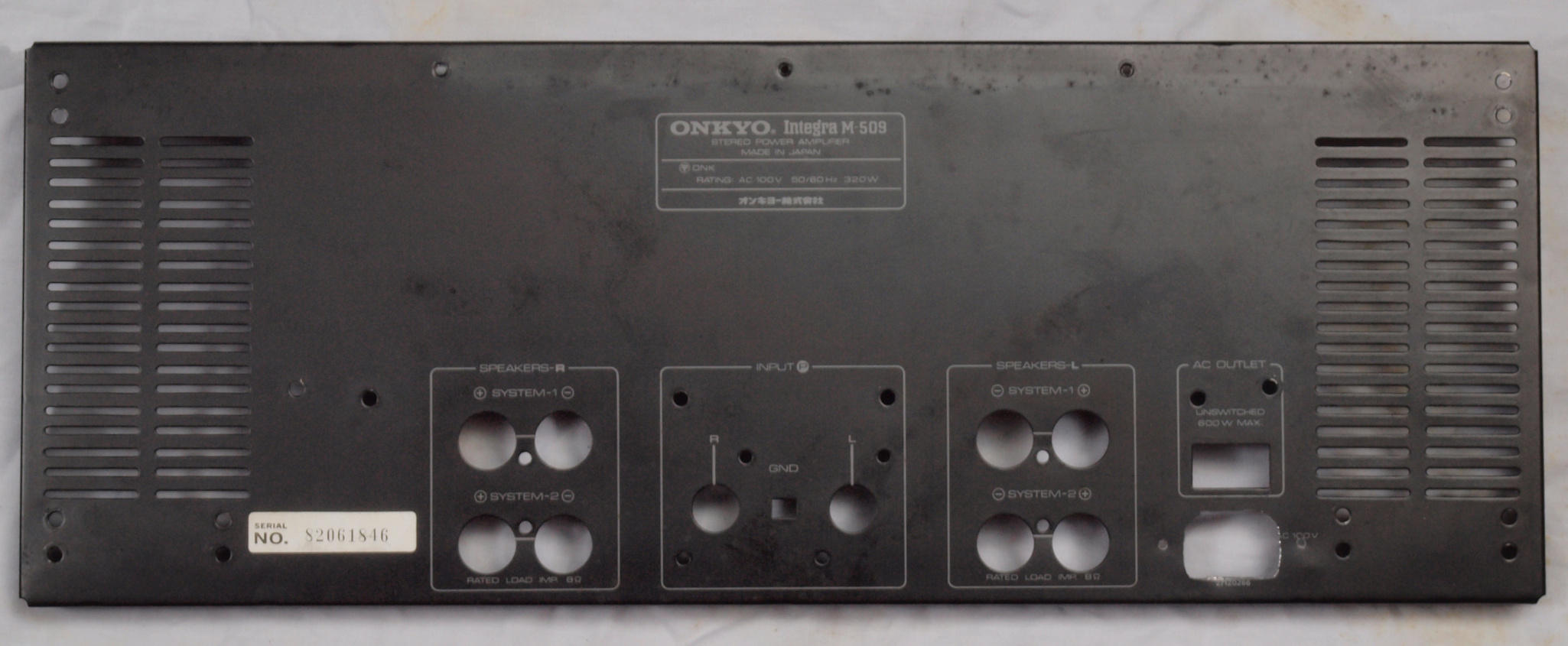

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

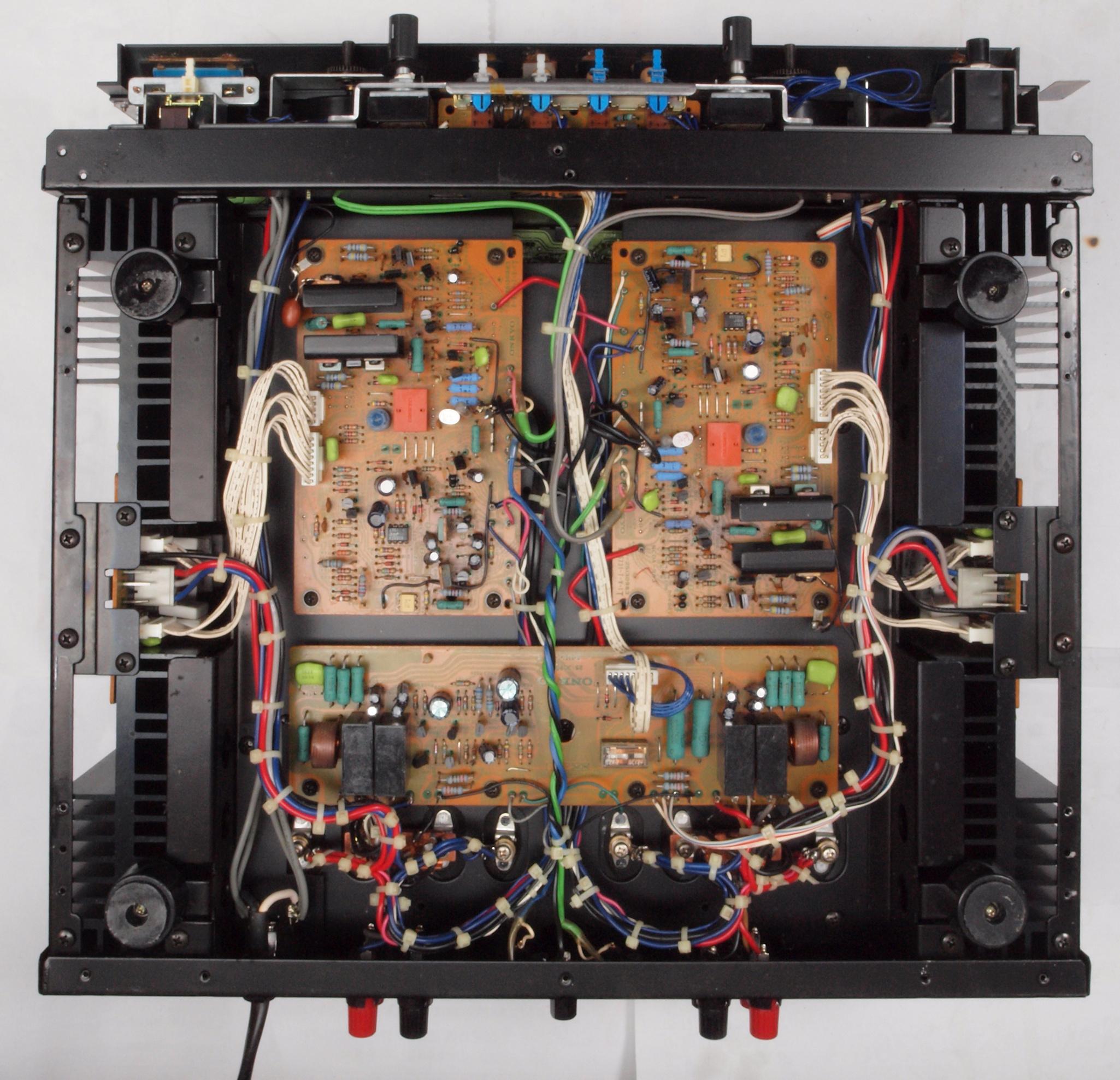

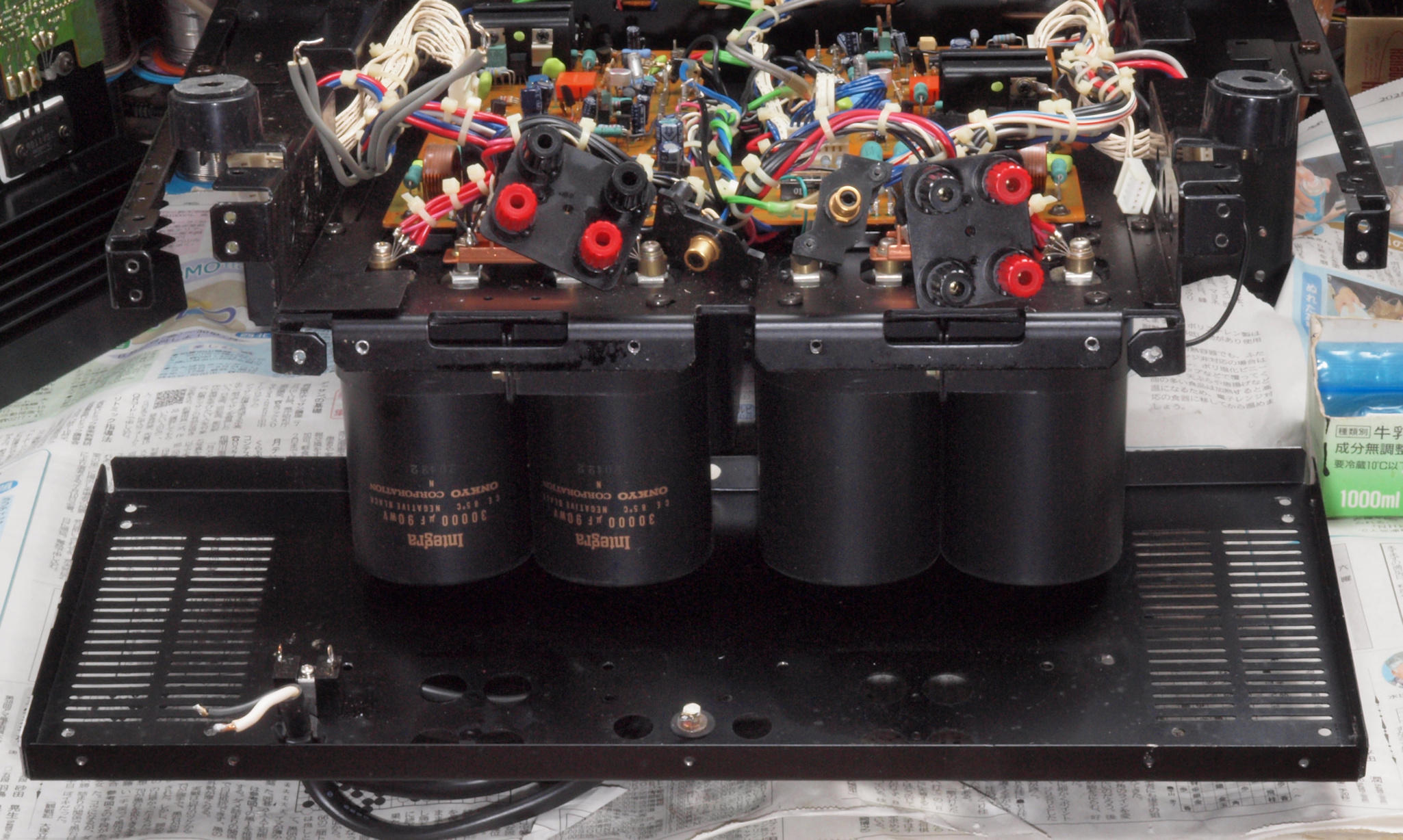

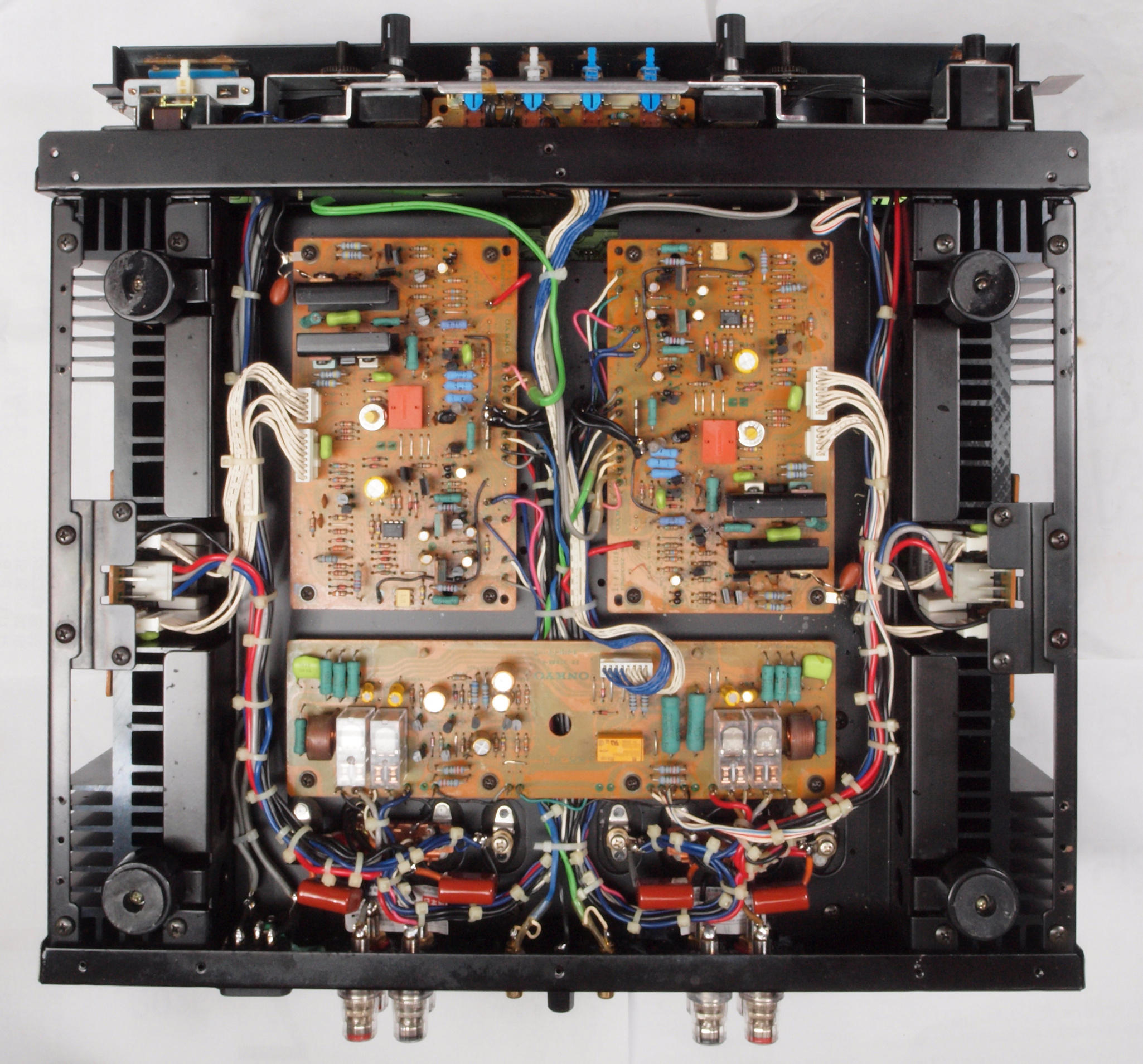

Ａ２６．　点検中　下蓋を取り、下から見る

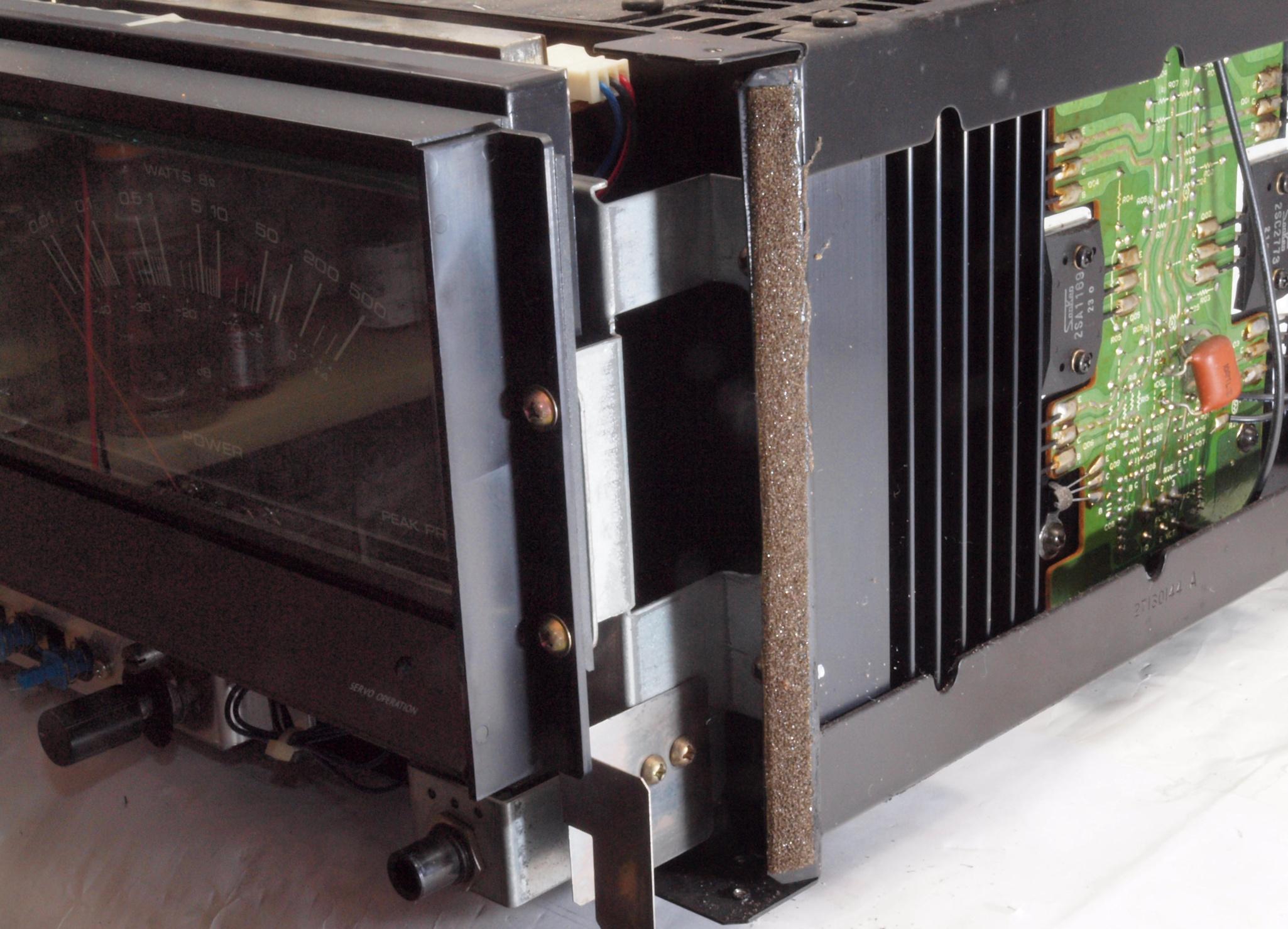

Ａ３１．　点検中　終段ＴＲ（トランジスター）の放熱器、上から見る。

Ａ３２．　点検中　終段ＴＲ（トランジスター）の放熱器、後ろから見る。

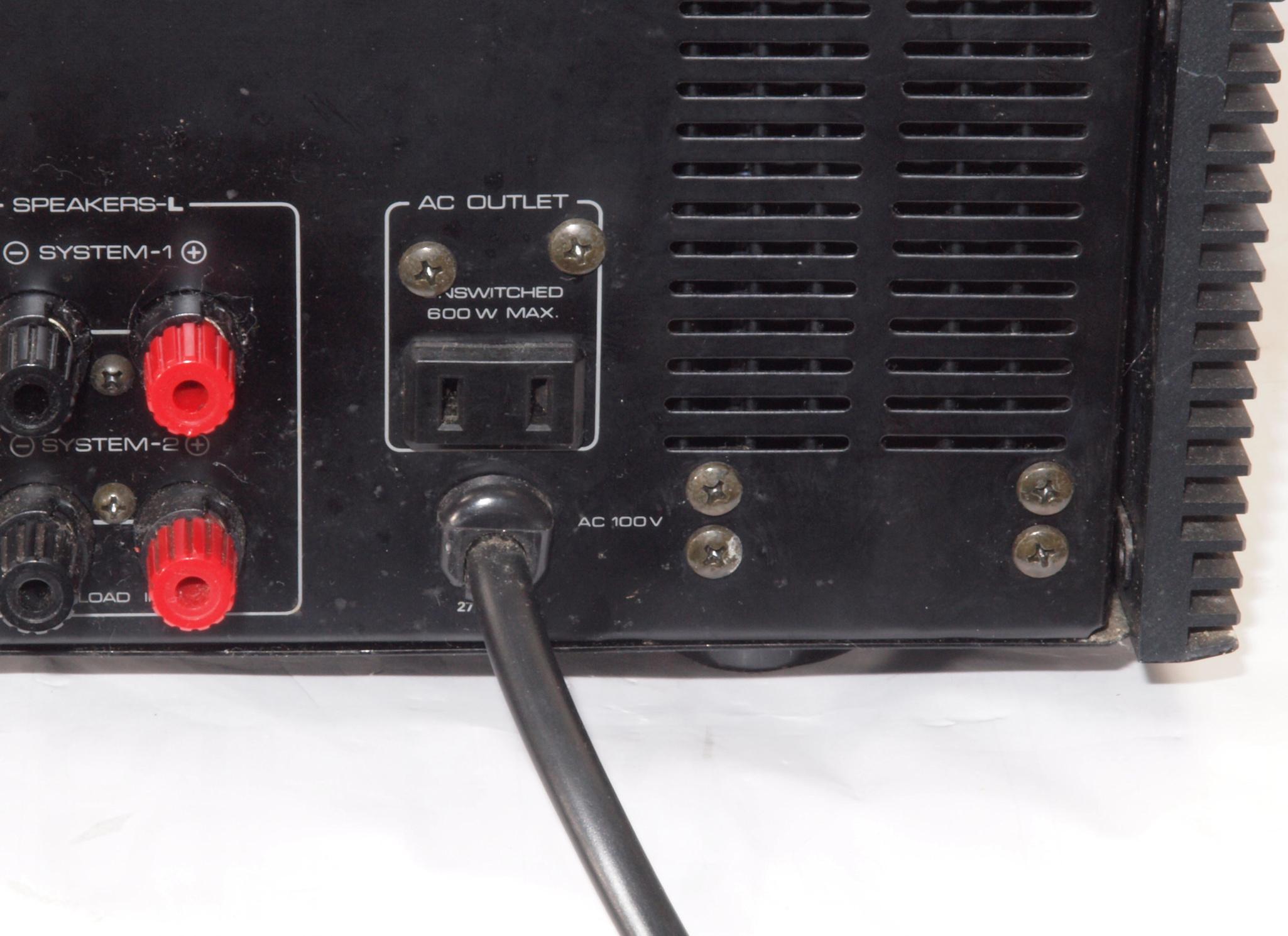

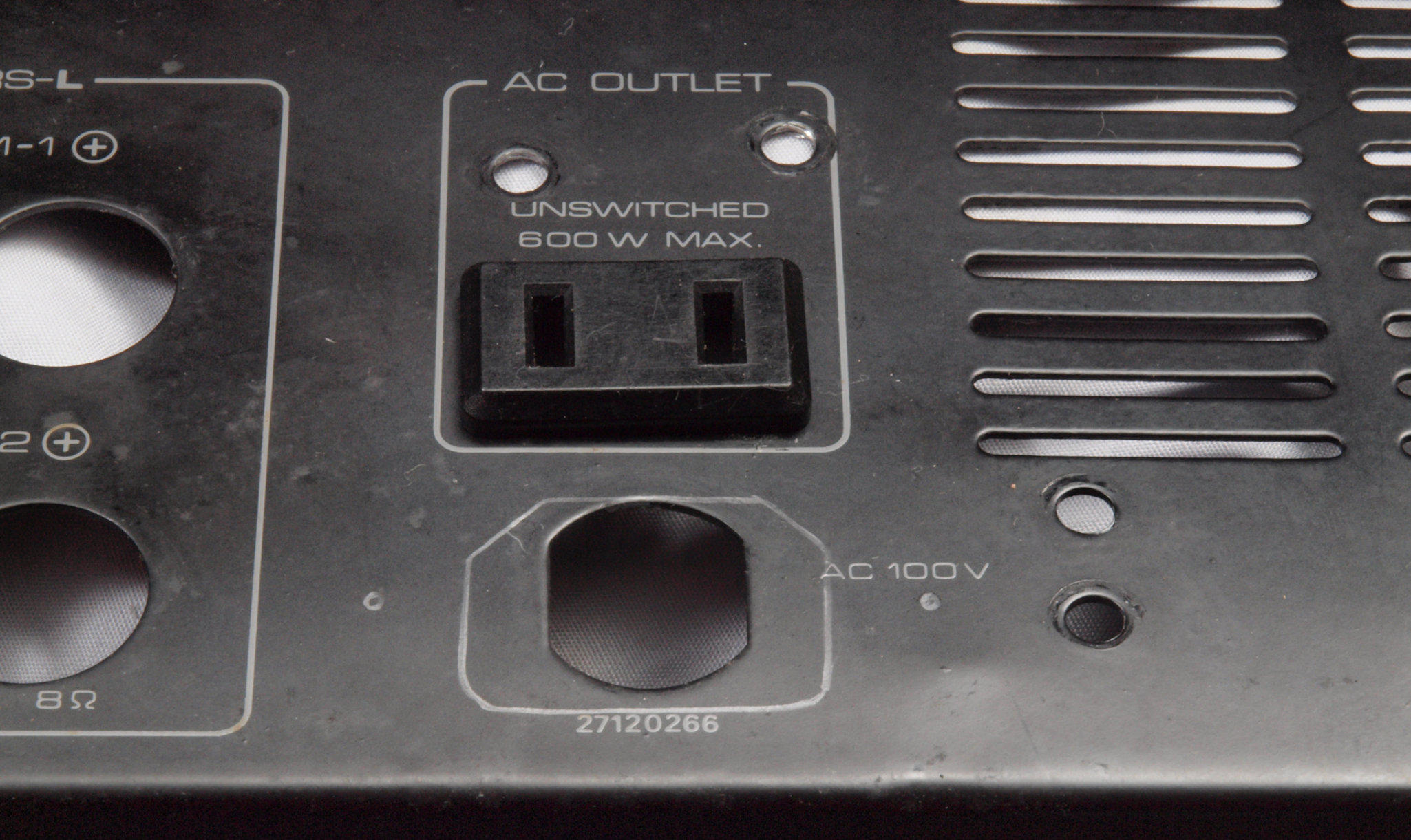

Ａ４１．　点検中　電源コード。

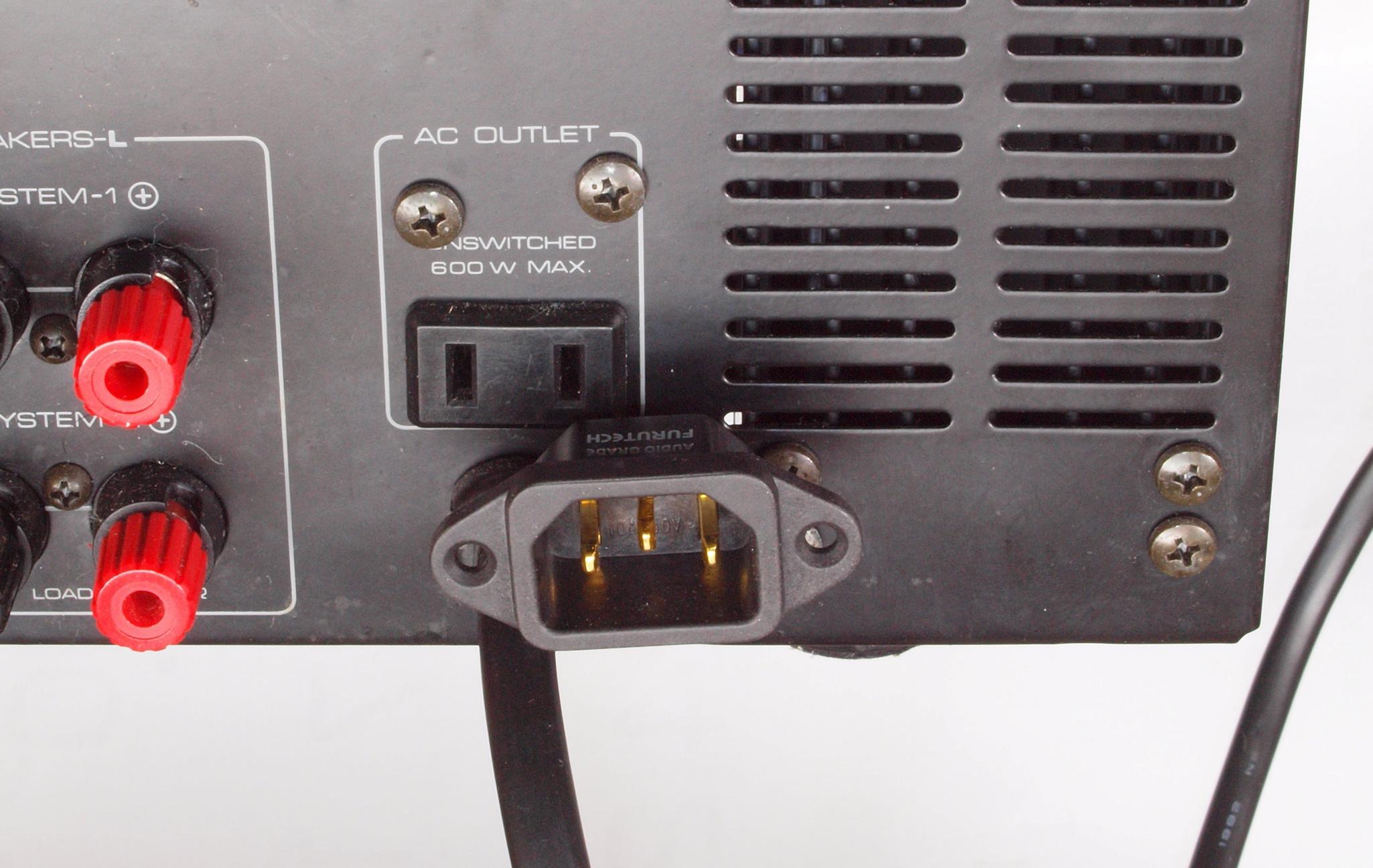

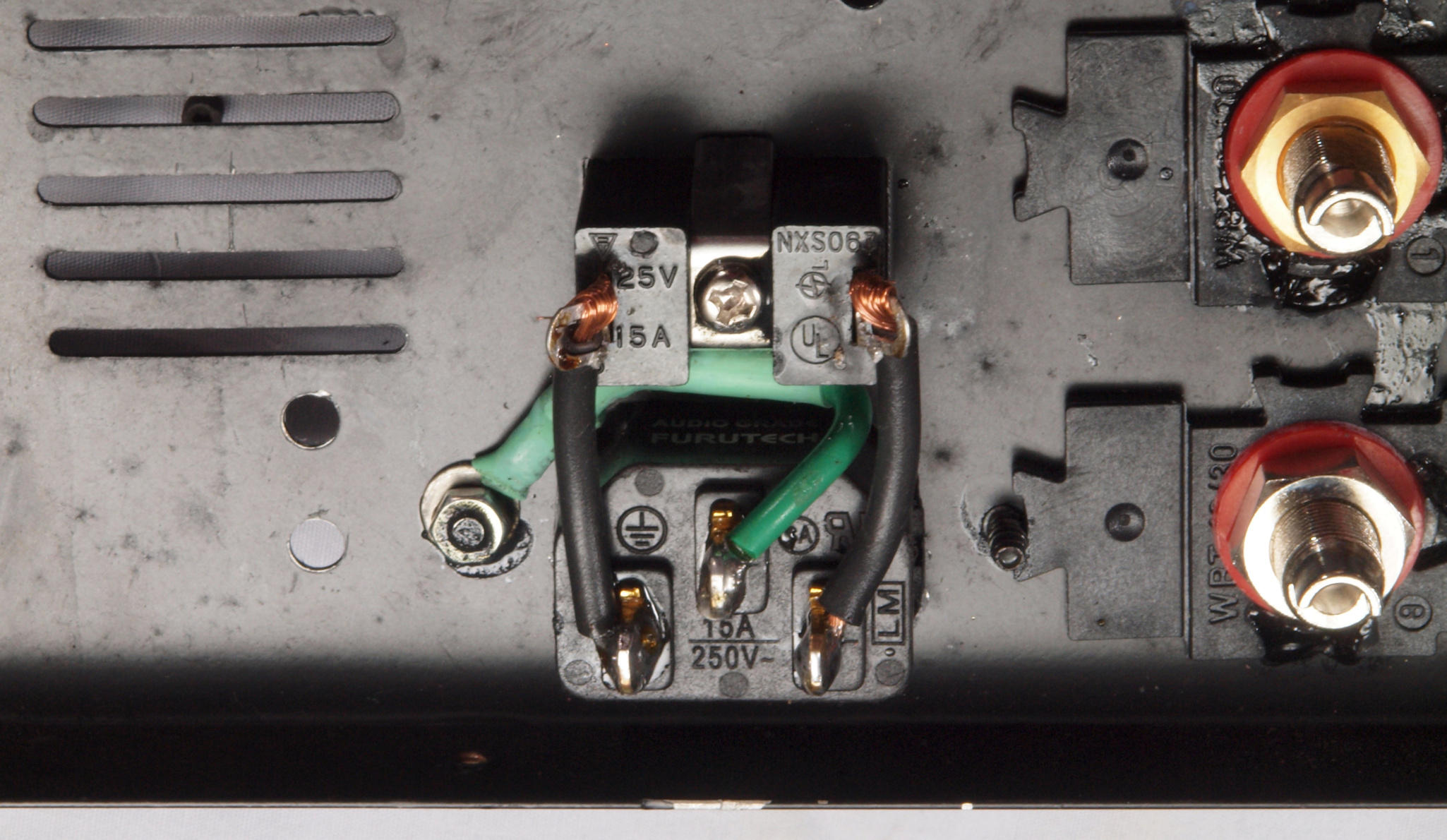

Ａ４２．　点検中　コードの後ろにスペースが無いので、この位置なら、３Ｐインレット取り付け可能。

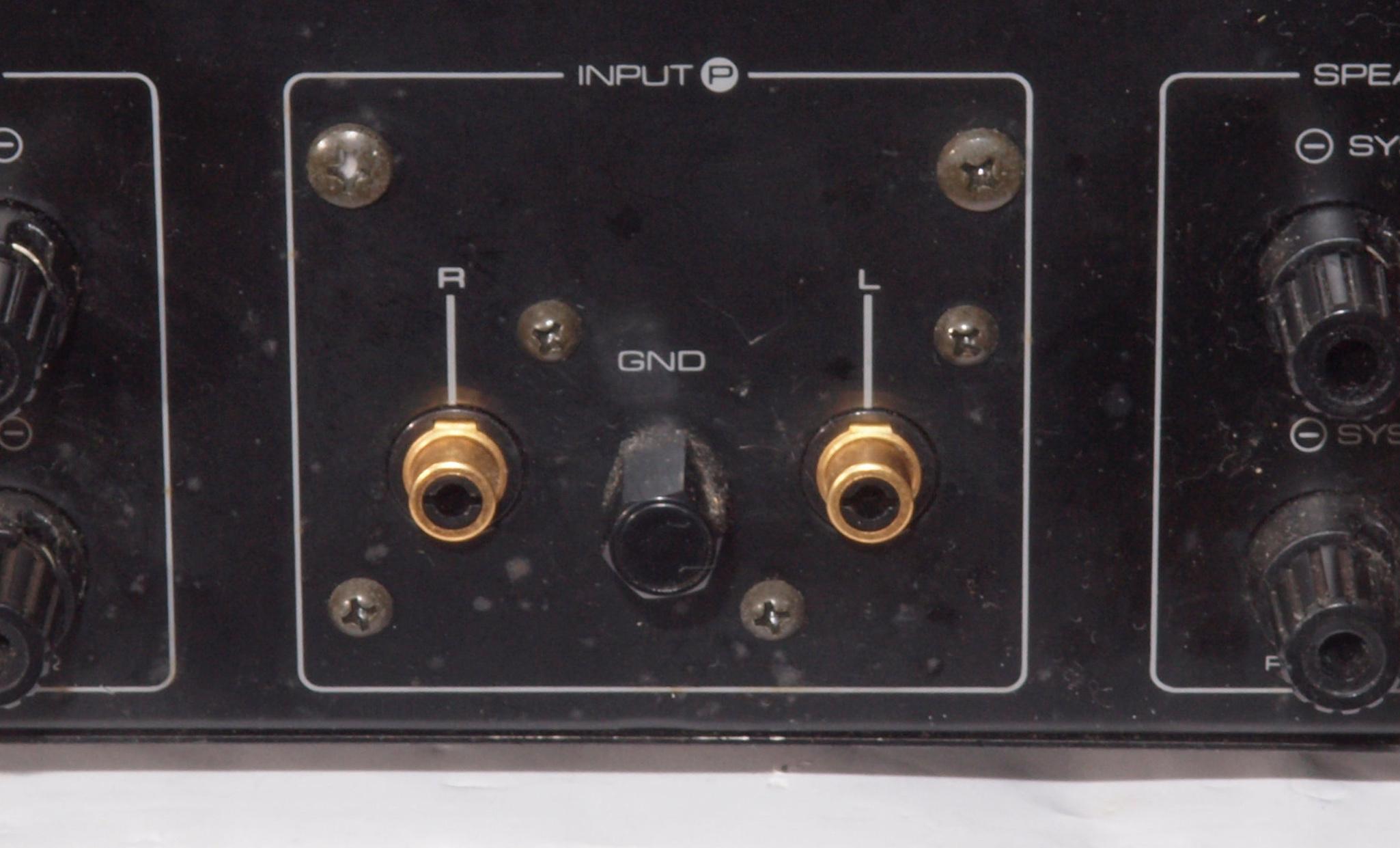

Ａ５１．　点検中　入力ＲＣＡ端子。

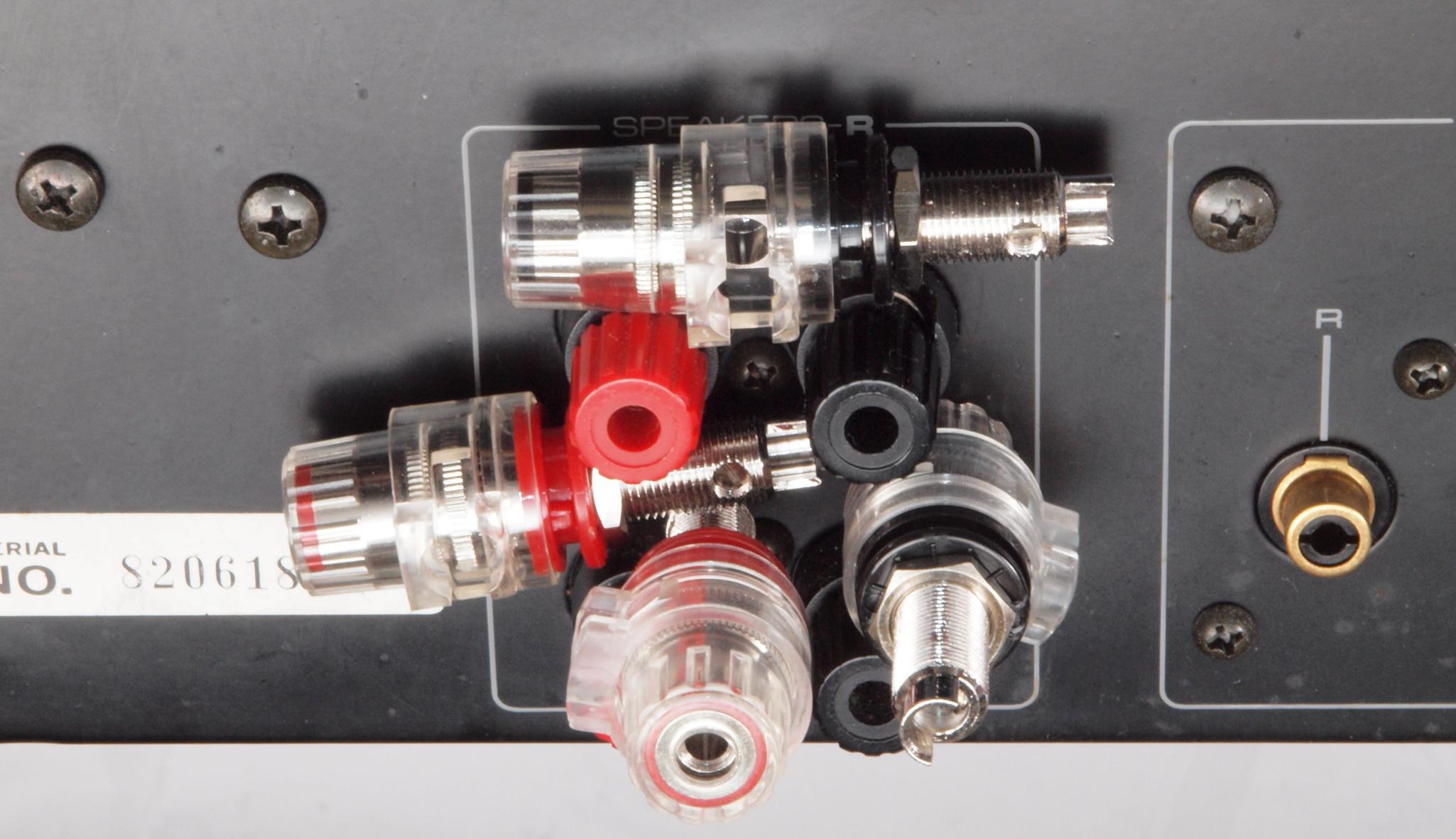

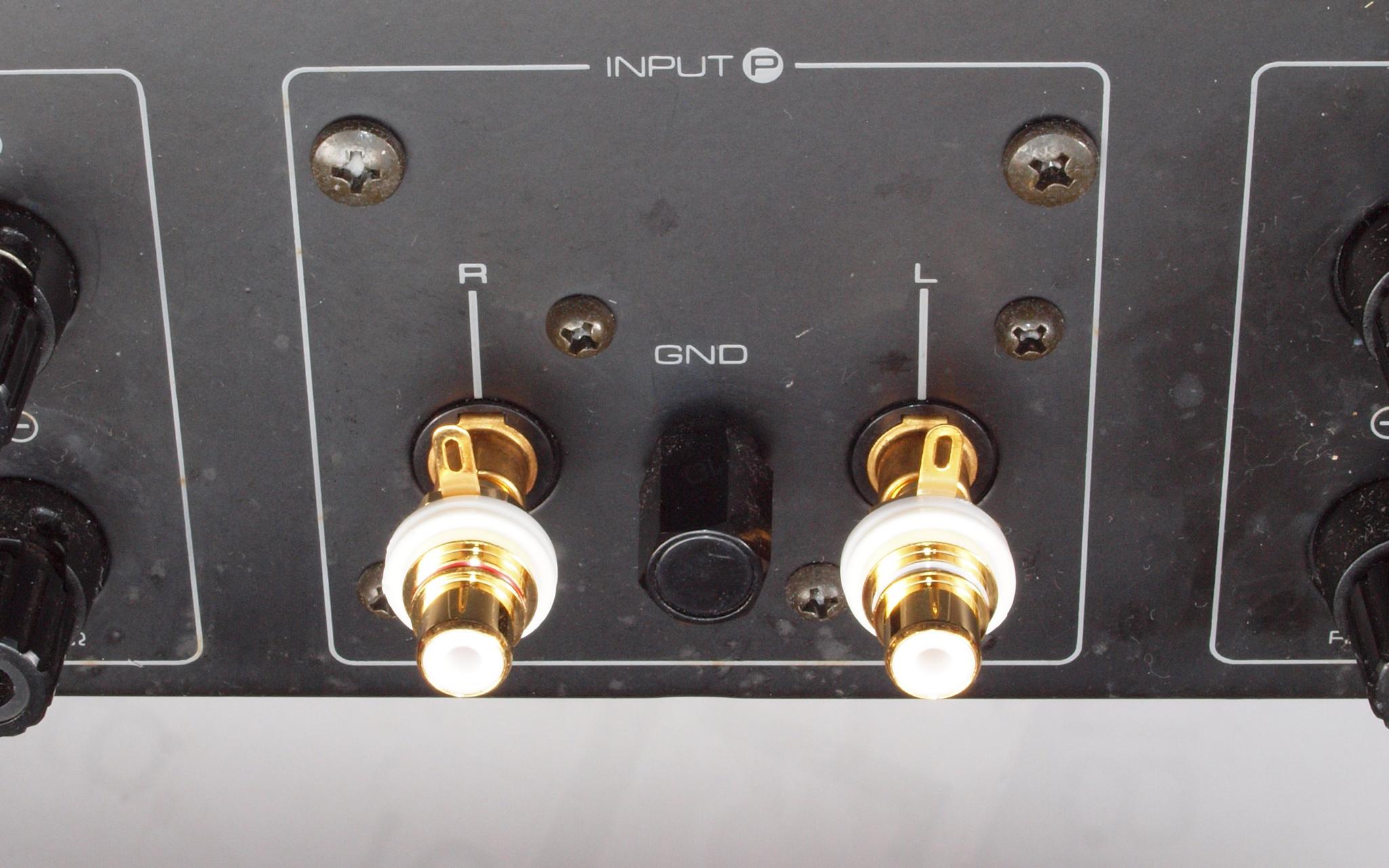

Ａ５２．　点検中　取り付け穴が大きいので、大型ＲＣＡ端子の交換可能。

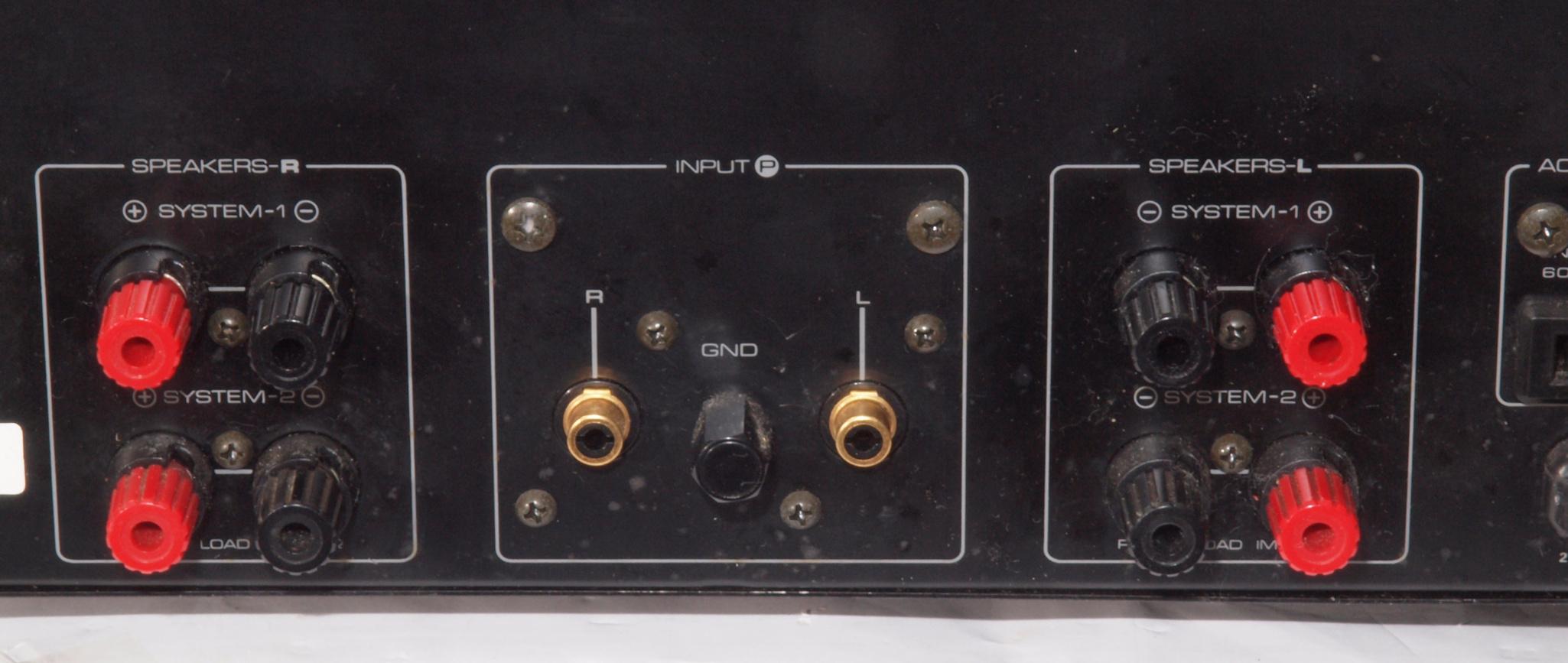

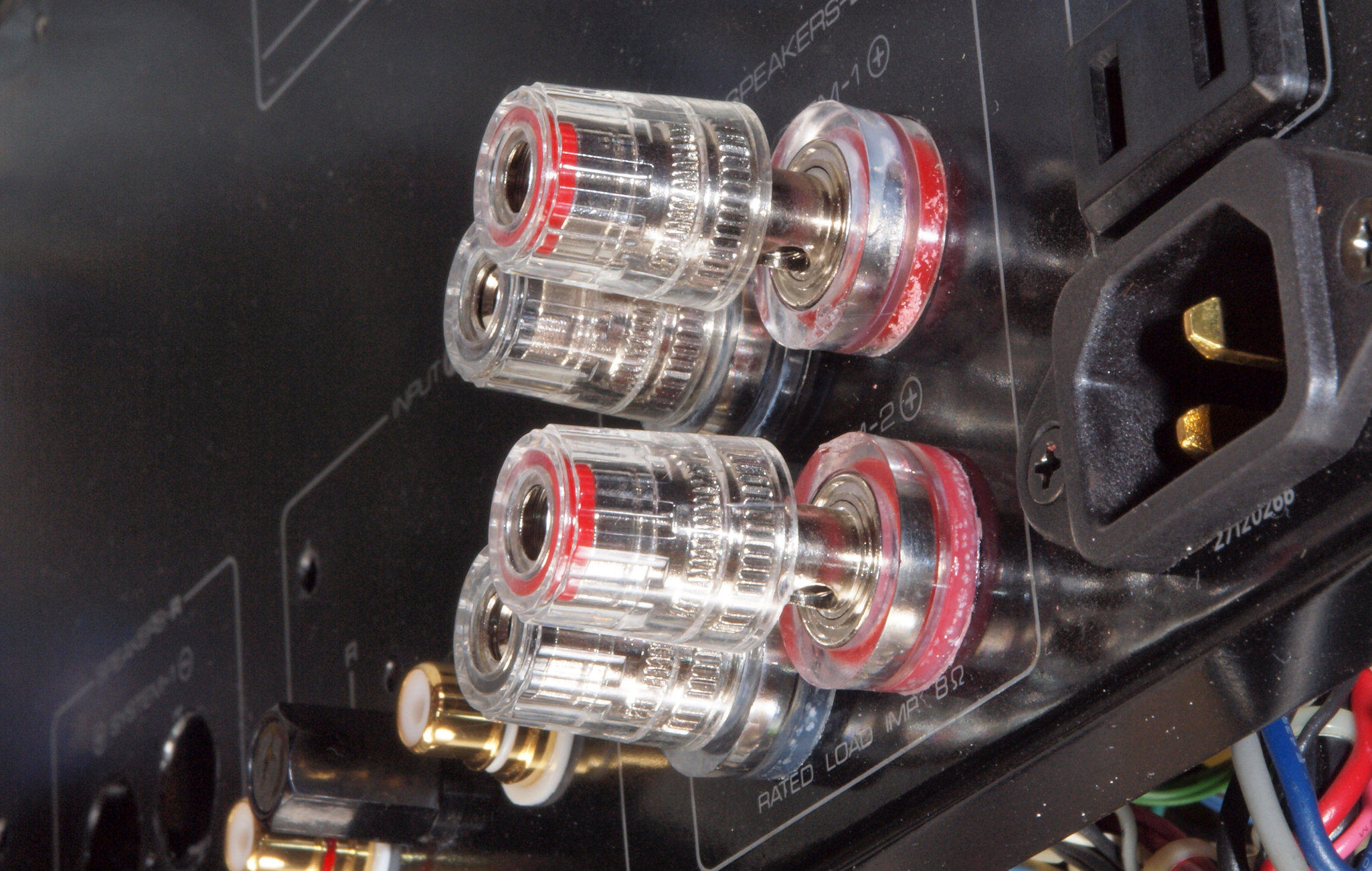

Ａ６１．　点検中　SP接続端子、後ろにスペースが取れない。

Ａ７１．　点検中　交換する電解コンデンサー。　左＝付いている物　４７０μ／８０Ｖ、　　右＝交換する物　１０００μ／１００Ｖ

Ａ７２．　点検中　交換する電解コンデンサー。　左＝付いている物　４７０μ／８０Ｖ、 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　右＝交換する物　３３０μ／１００Ｖ×２＝６６０μ、

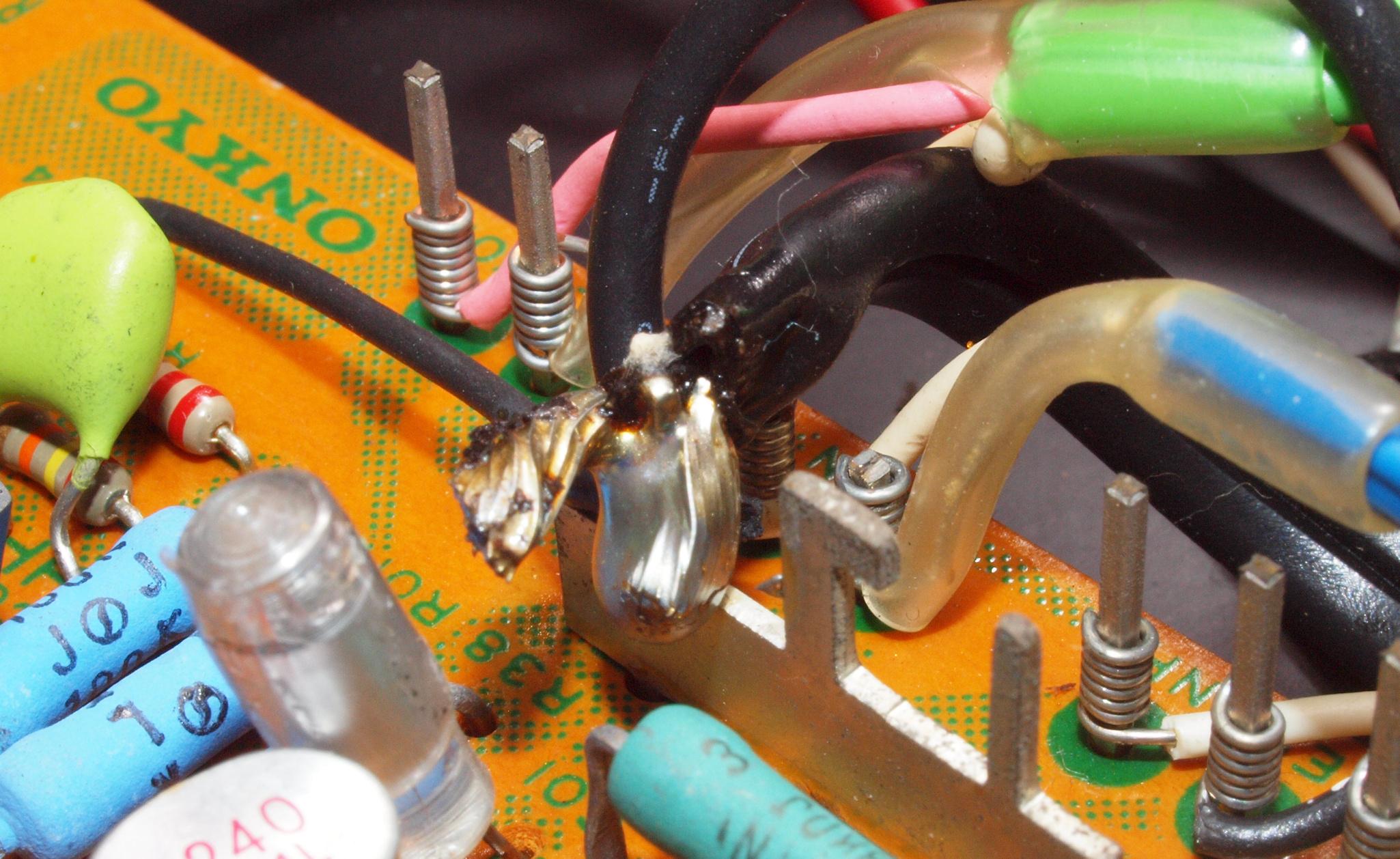

Ｃ．　修理状況 Ｃ１Ａ．　修理前　Ｒドライブ基板上の白いコネクターで終段ＴＲ（トランジスター）と接続する。　これが接続不良になると 　　　　　　　　　　　　　　　　　　　　　終段ＴＲ（トランジスター）が死ぬ、Ｗ配線くらいの配慮が欲しい

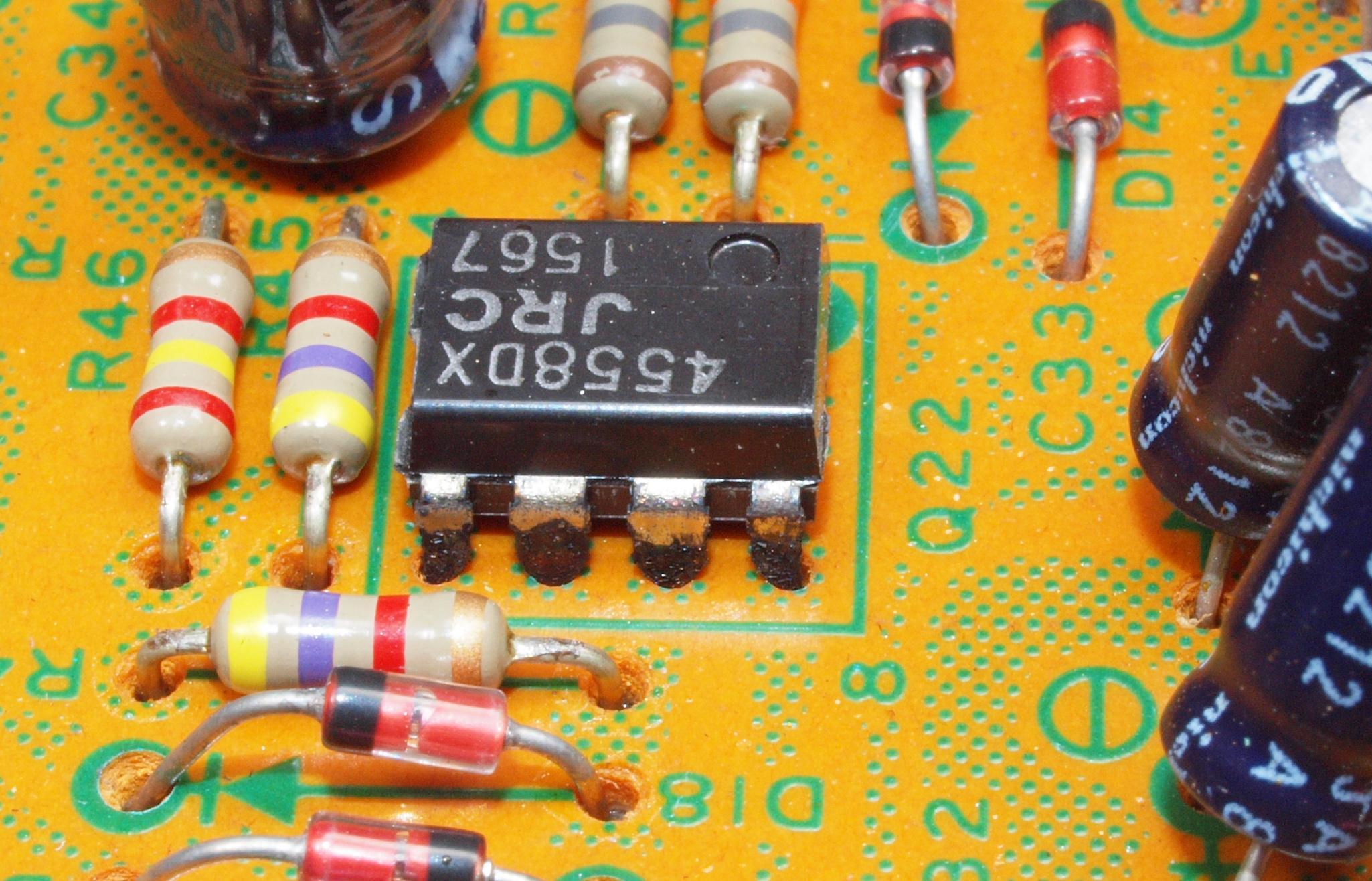

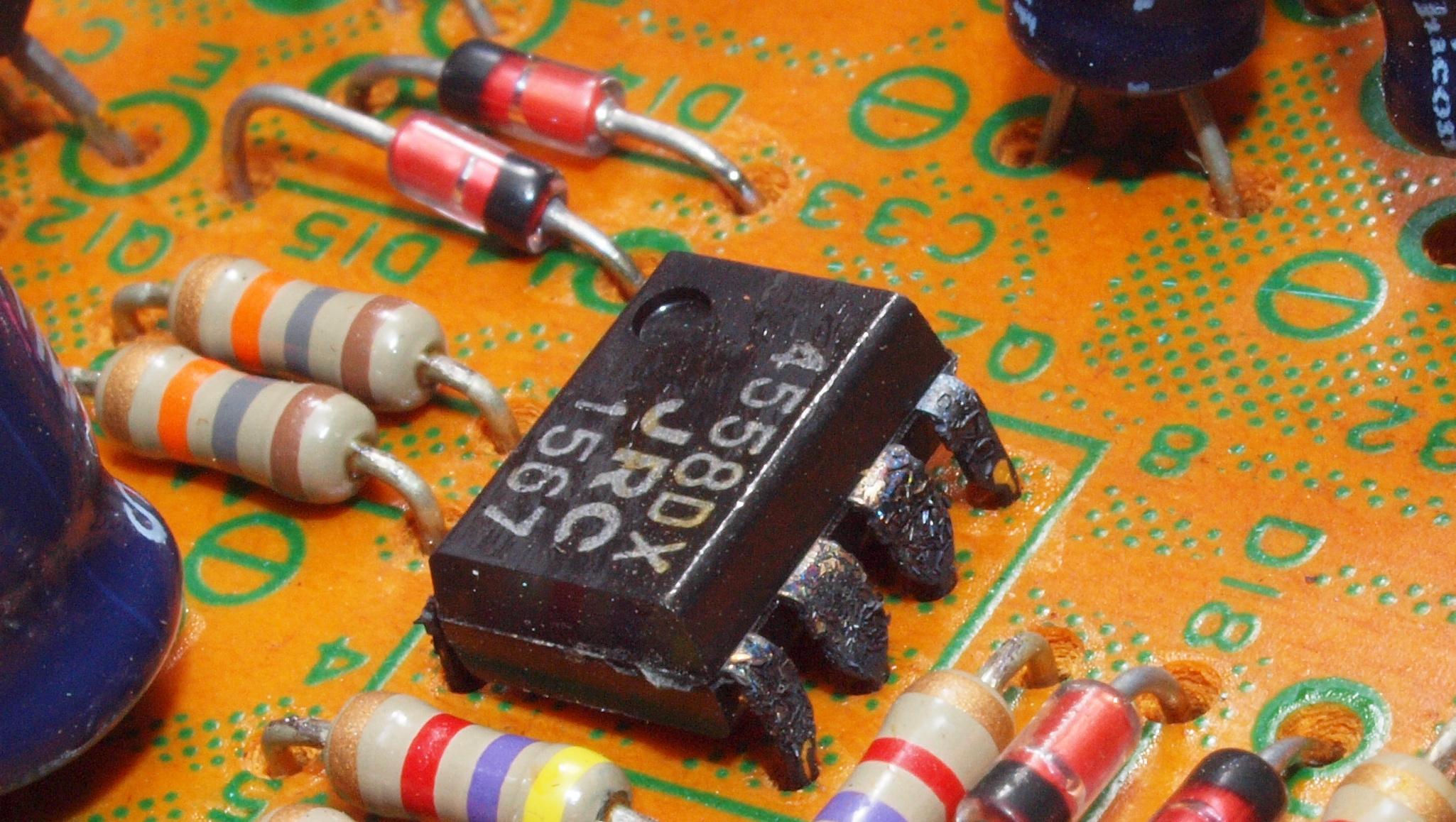

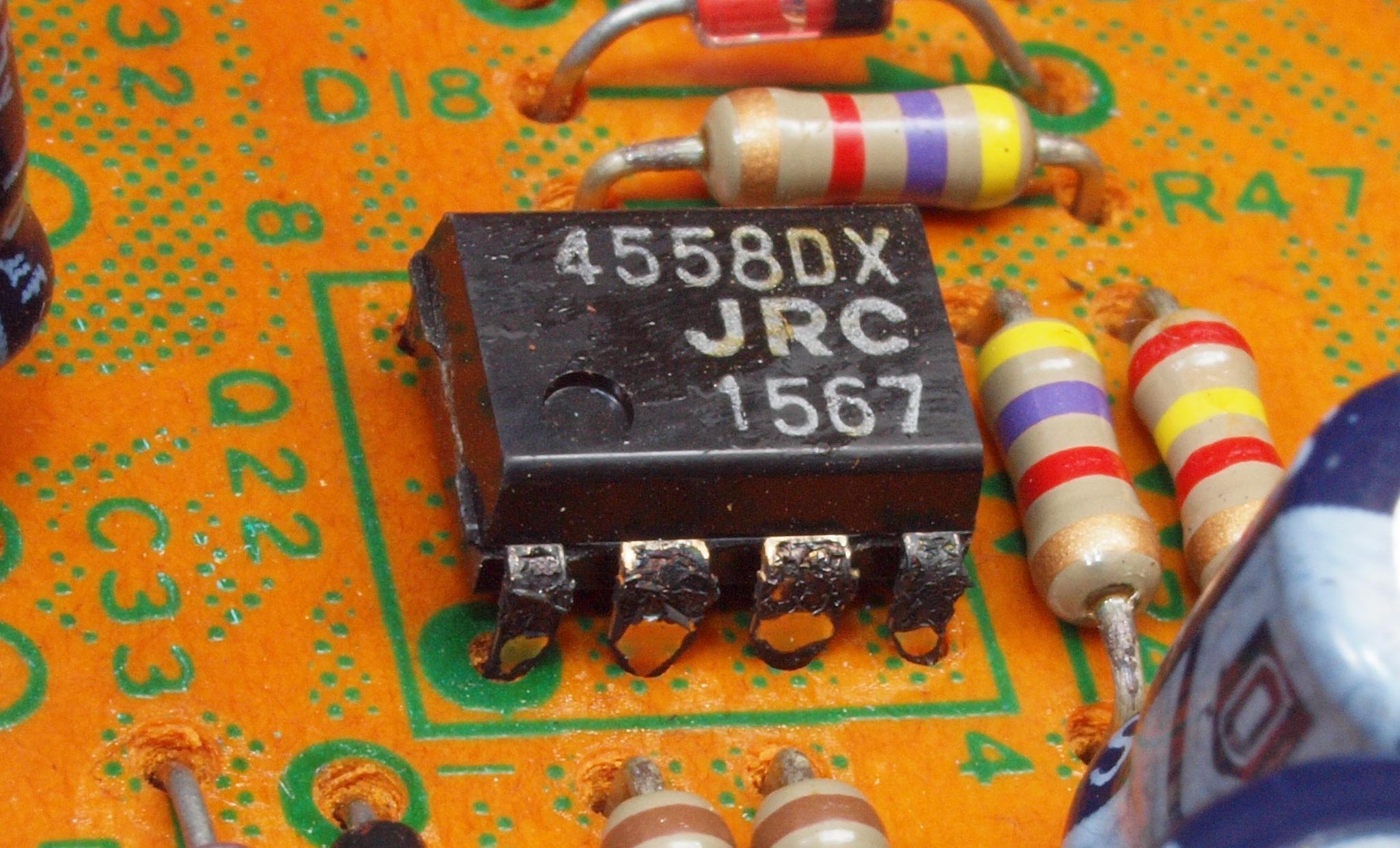

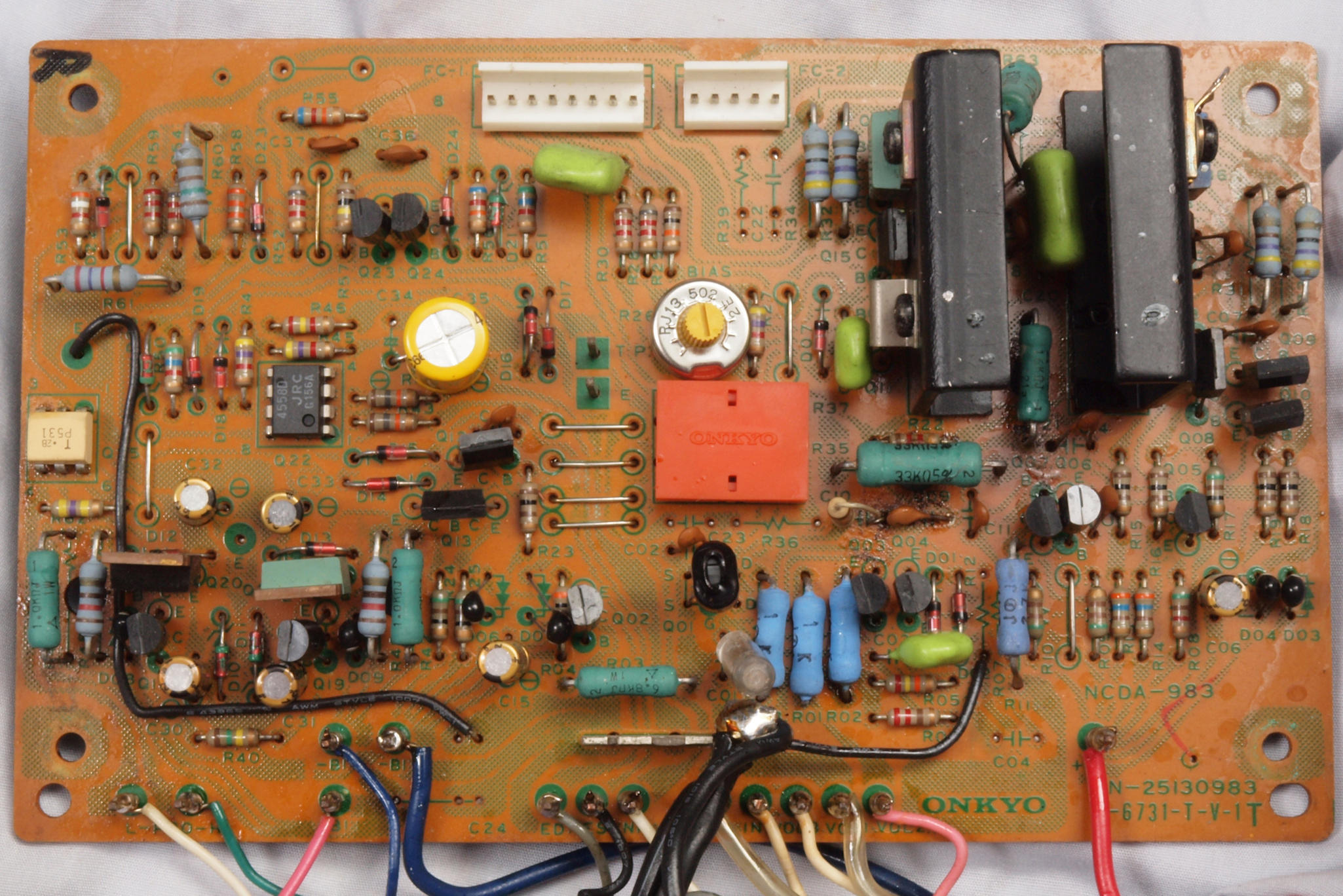

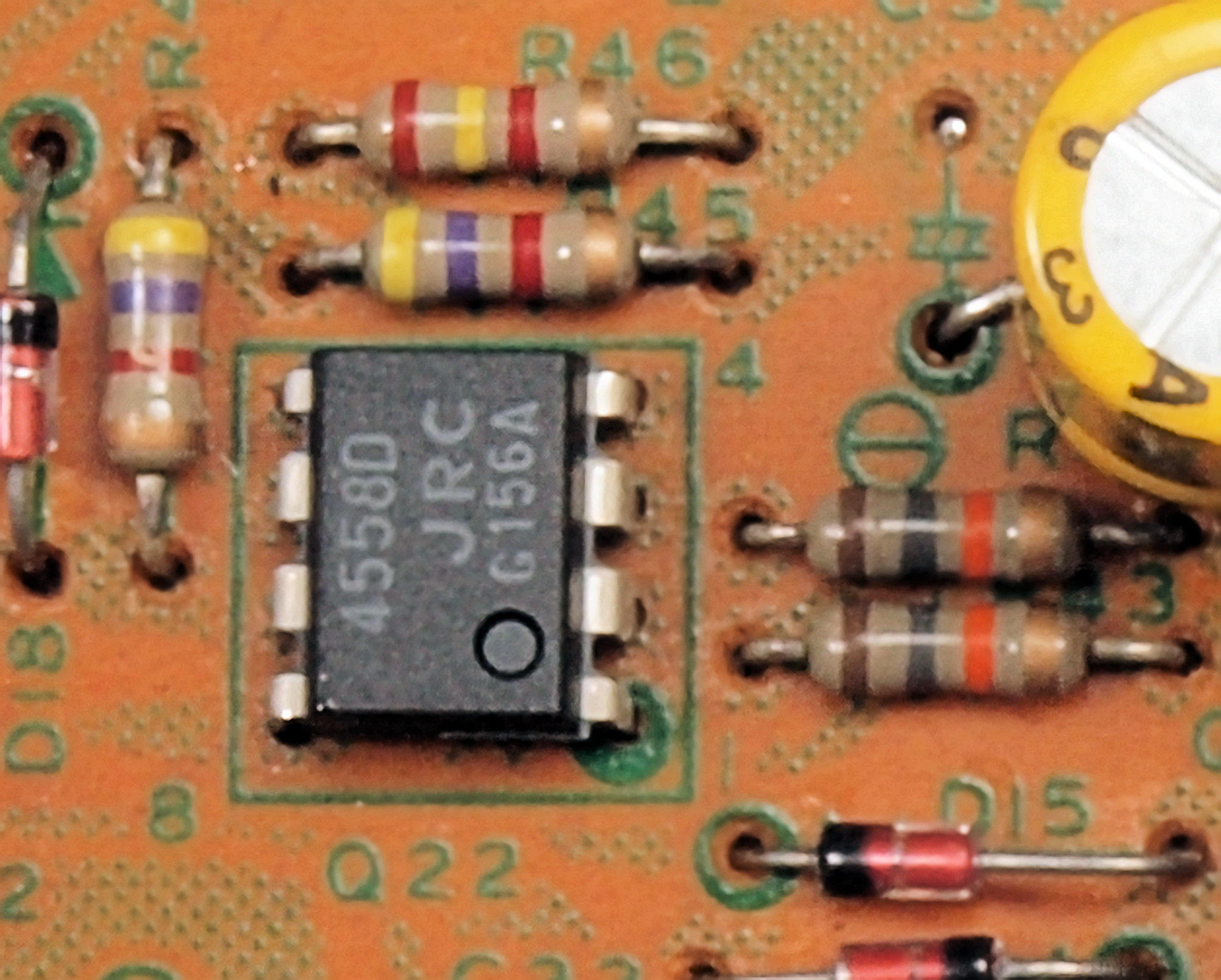

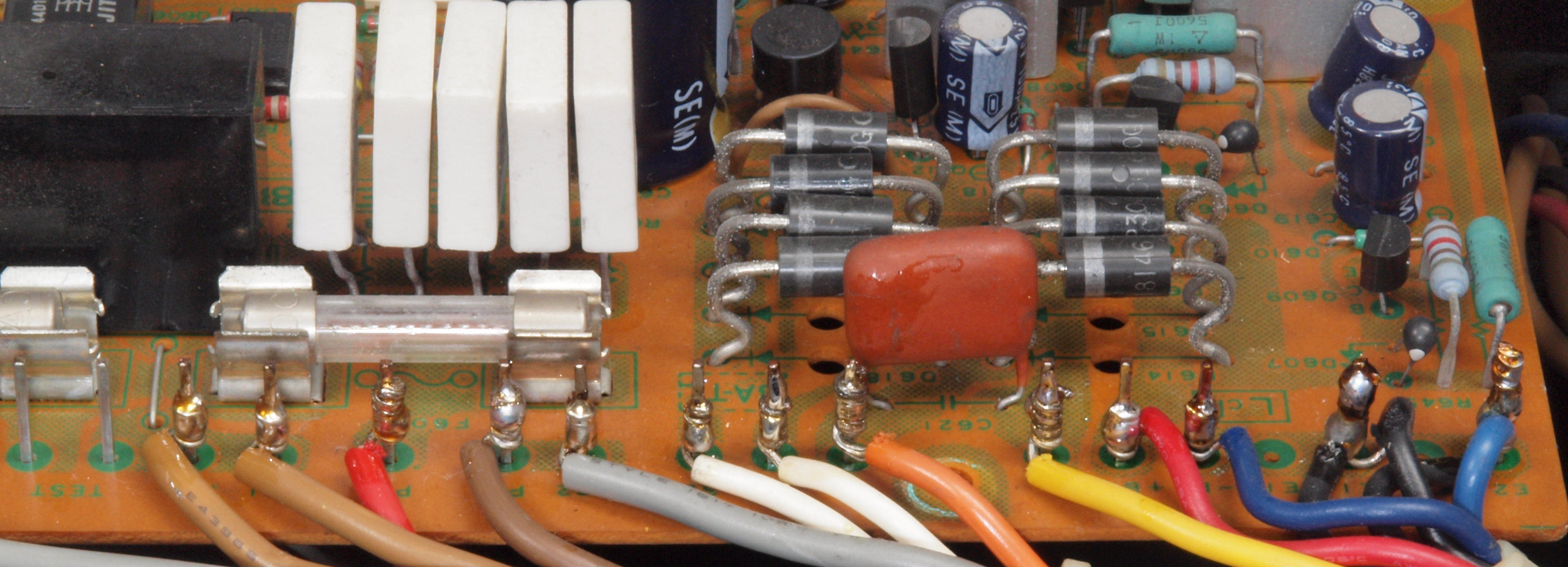

Ｃ１Ｂ．　修理後　Ｒドライブ基板　初段ＦＥＴ、バイアス調整用半固定ＶＲ、電解コンデンサー７個交換 　　　　　　　　　　　　　　　　　　　　　　ＤＣカットフイルムコンデンサー追加

Ｃ１Ｂ−１．　修理後　Ｒドライブ基板　ラッピングに半田を流し込む

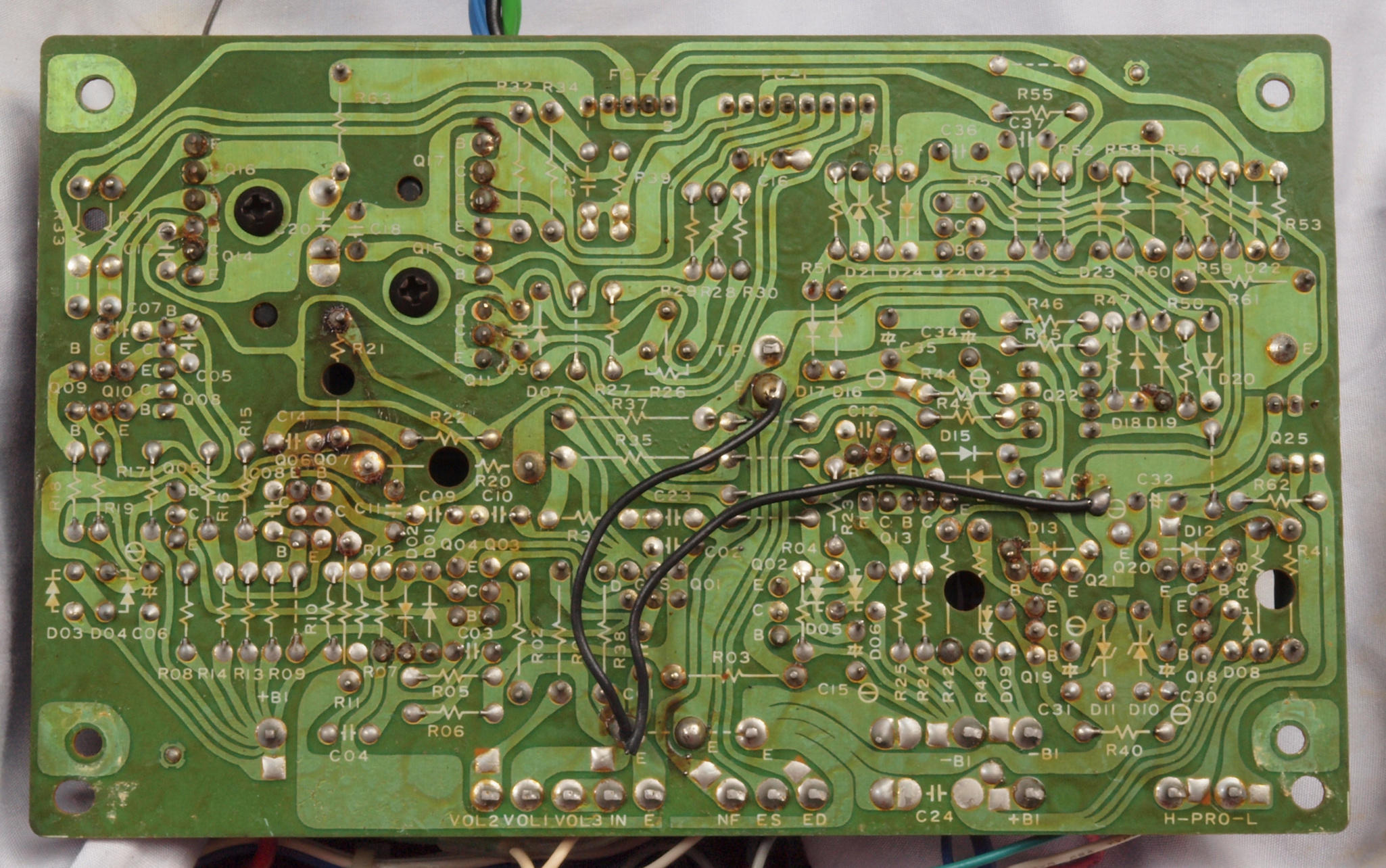

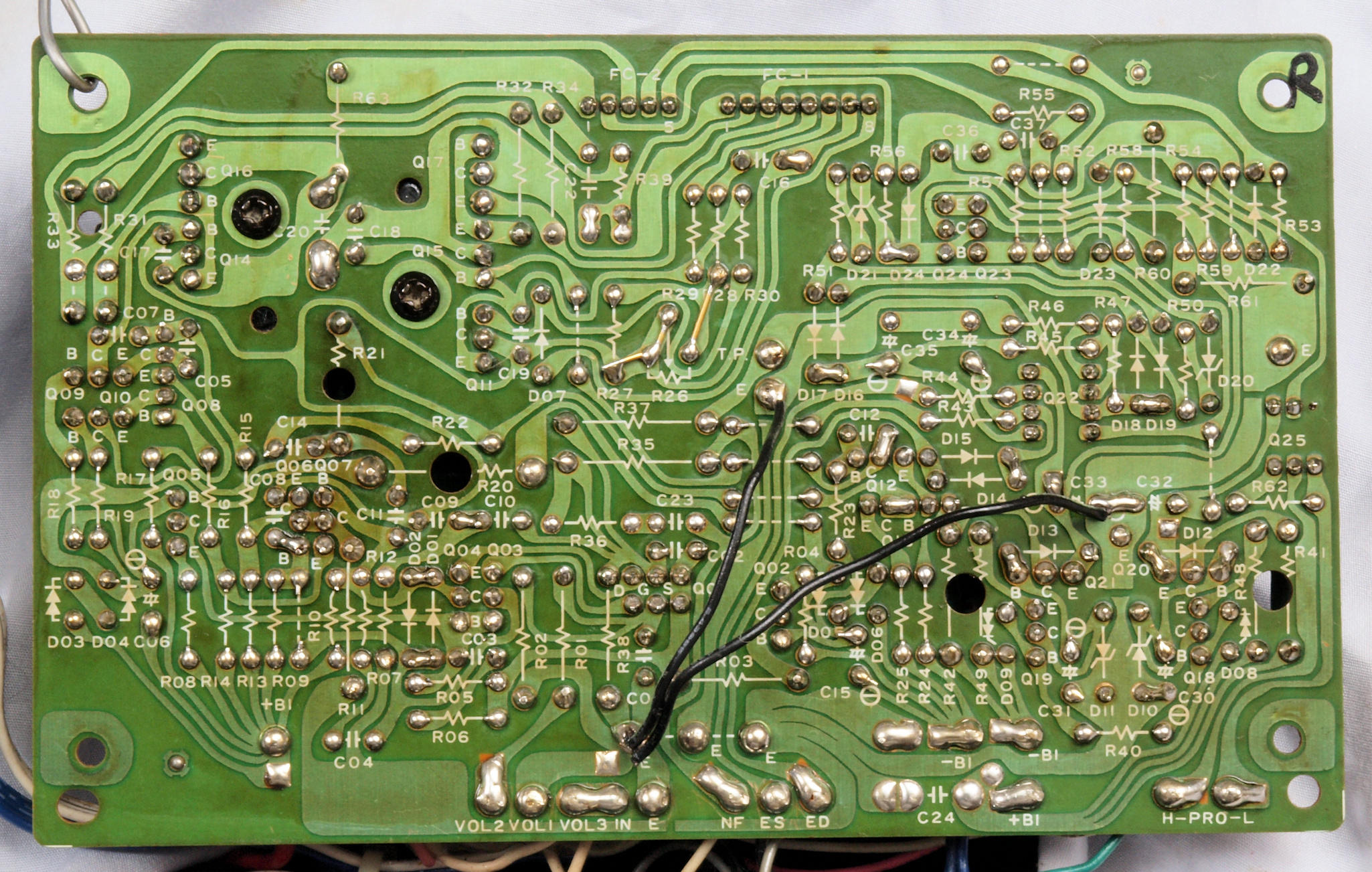

Ｃ１Ｃ．　修理前　Ｒドライブ基板裏

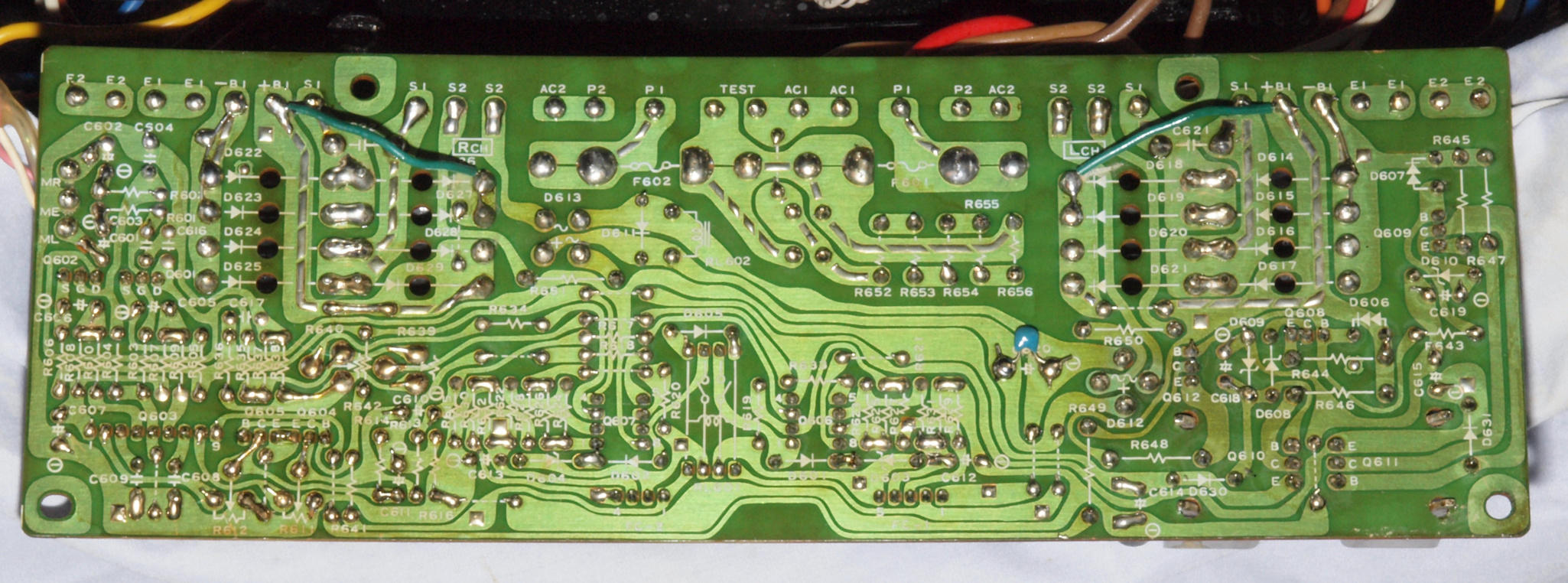

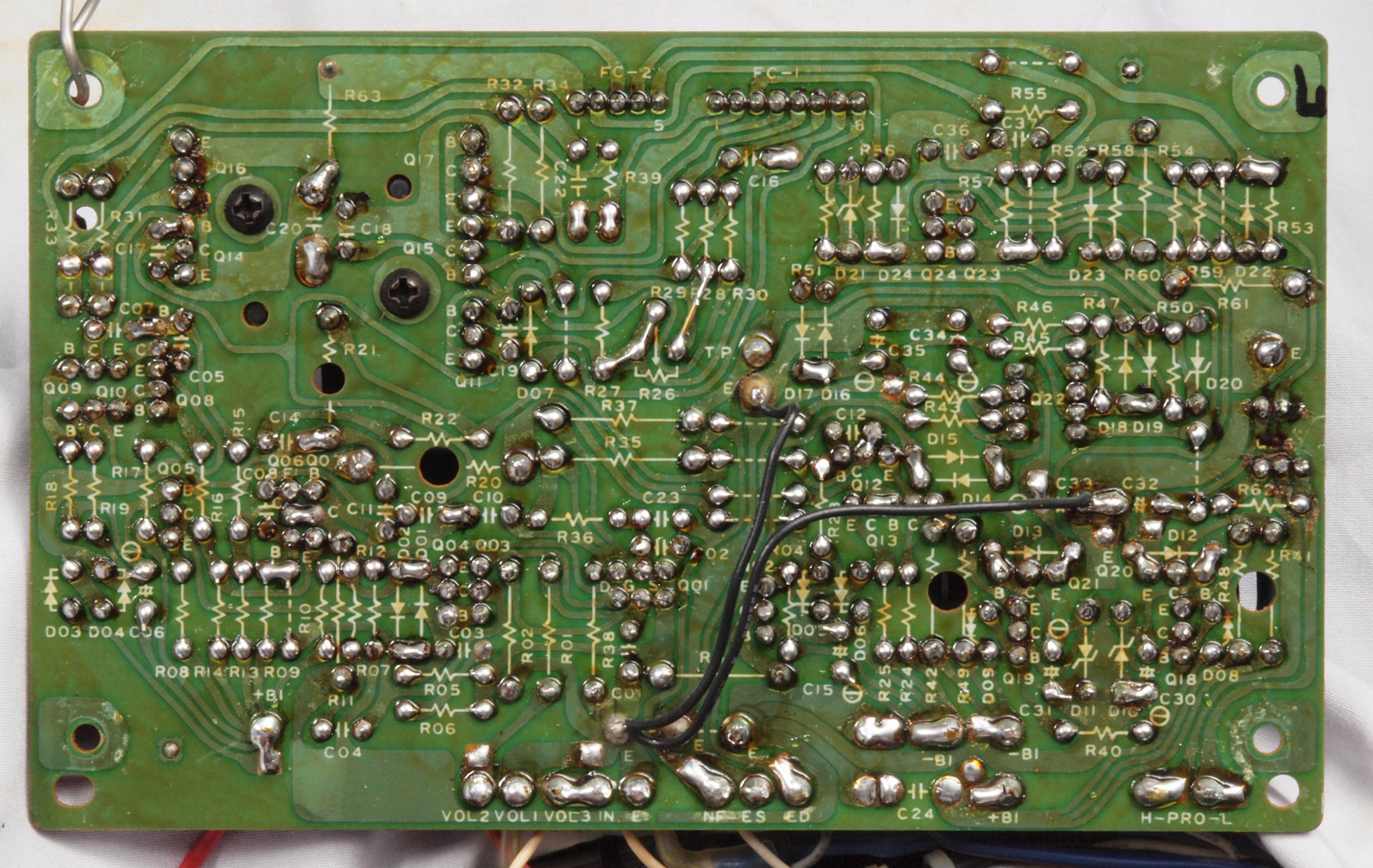

Ｃ１Ｄ．　修理（半田補正）後　Ｒドライブ基板裏　半田を全部やり直す

Ｃ１Ｅ．完成Ｒドライブ基板裏　洗浄後コートを塗る

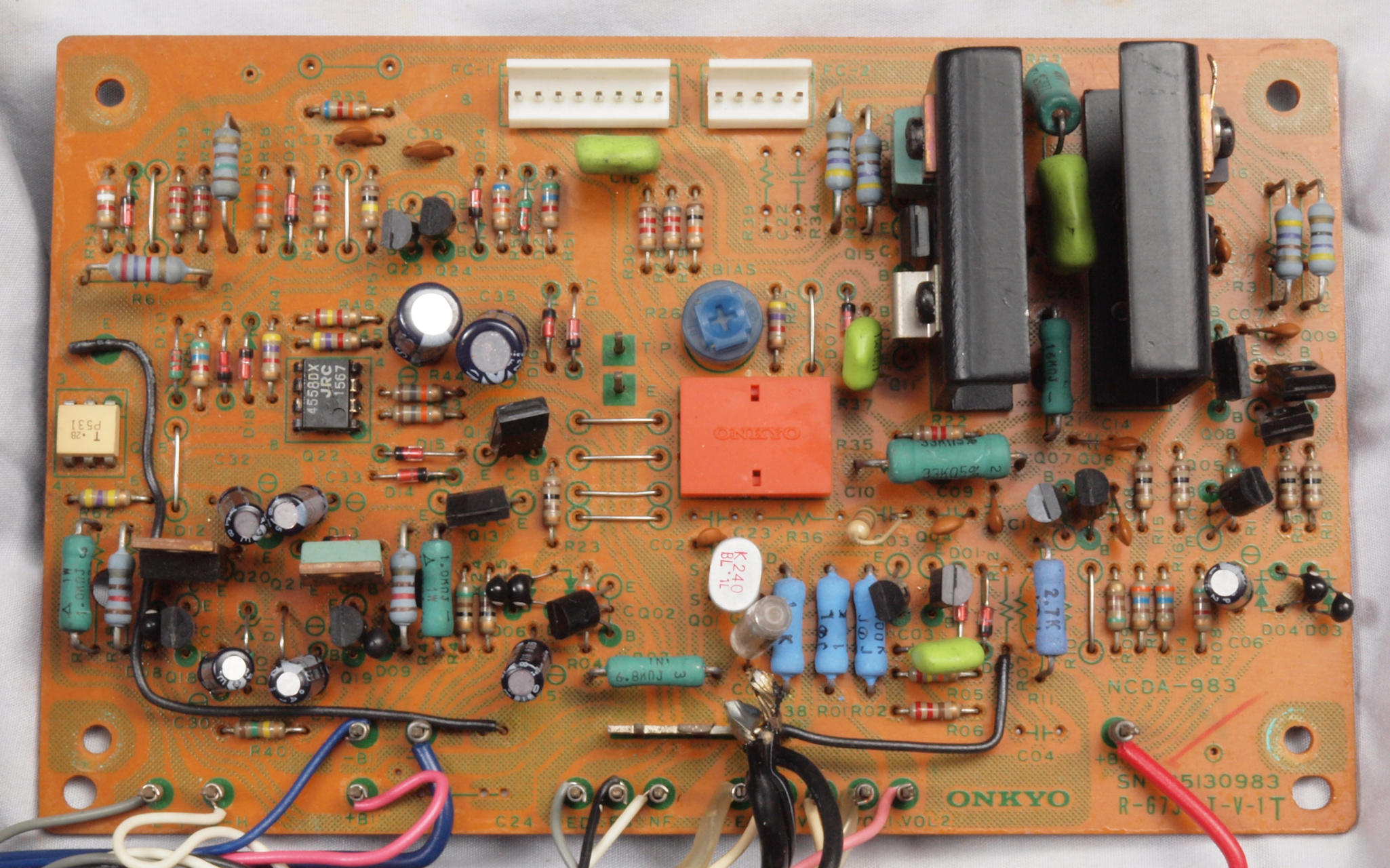

Ｃ２Ａ．　修理前　Ｌドライブ基板　上の白いコネクターで終段ＴＲ（トランジスター）と接続する。　これが接続不良になると 　　　　　　　　　　　　　　　　　　　　　終段ＴＲ（トランジスター）が死ぬ、Ｗ配線くらいの配慮が欲しい

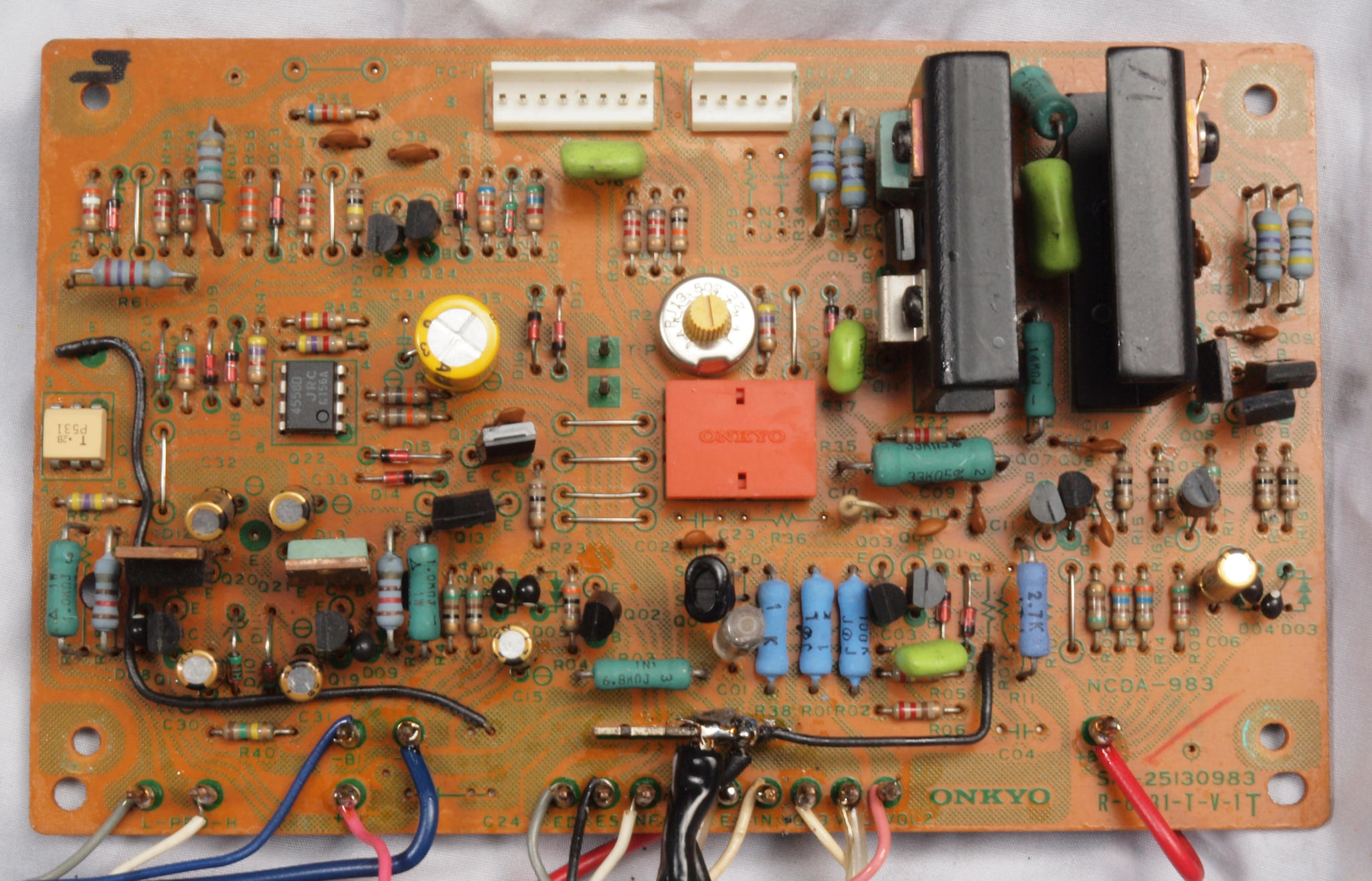

Ｃ２B．　修理後　Ｌドライブ基板 　　　　　　　　　　　　　　　初段ＦＥＴ、バイアス調整用半固定ＶＲ、電解コンデンサー７個交換 　　　　　　　　　　　　　　　　　　　　　　ＤＣカットフイルムコンデンサー追加

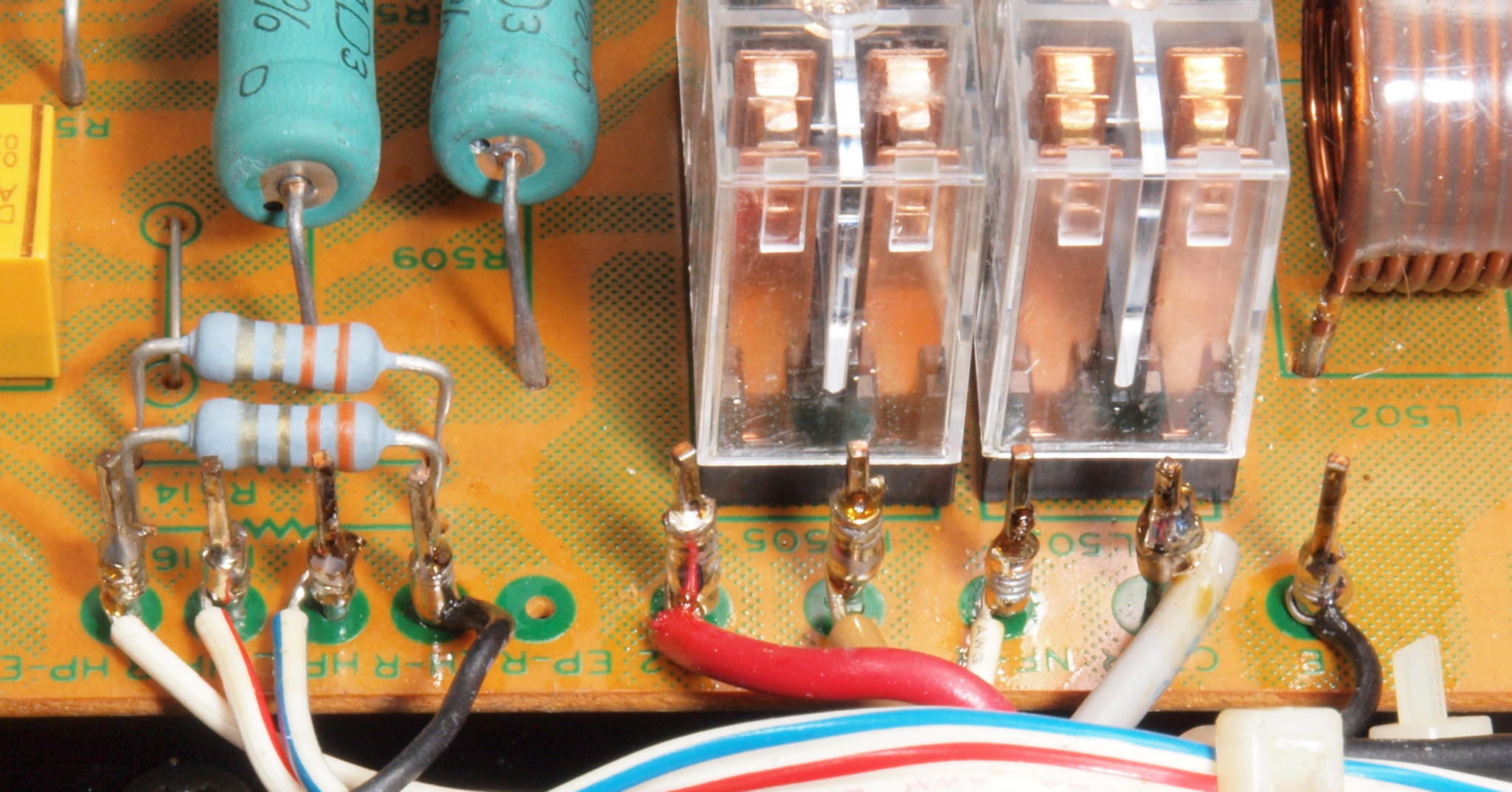

Ｃ２Ｂ−１．　修理後　Ｒドライブ基板　ラッピングに半田を流し込む

Ｃ２Ｃ．　修理前　Ｌドライブ基板裏

Ｃ２Ｄ．　修理（半田補正）後　Ｌドライブ基板裏　半田を全部やり直す

Ｃ２Ｅ．完成Ｒドライブ基板裏　洗浄後コートを塗る

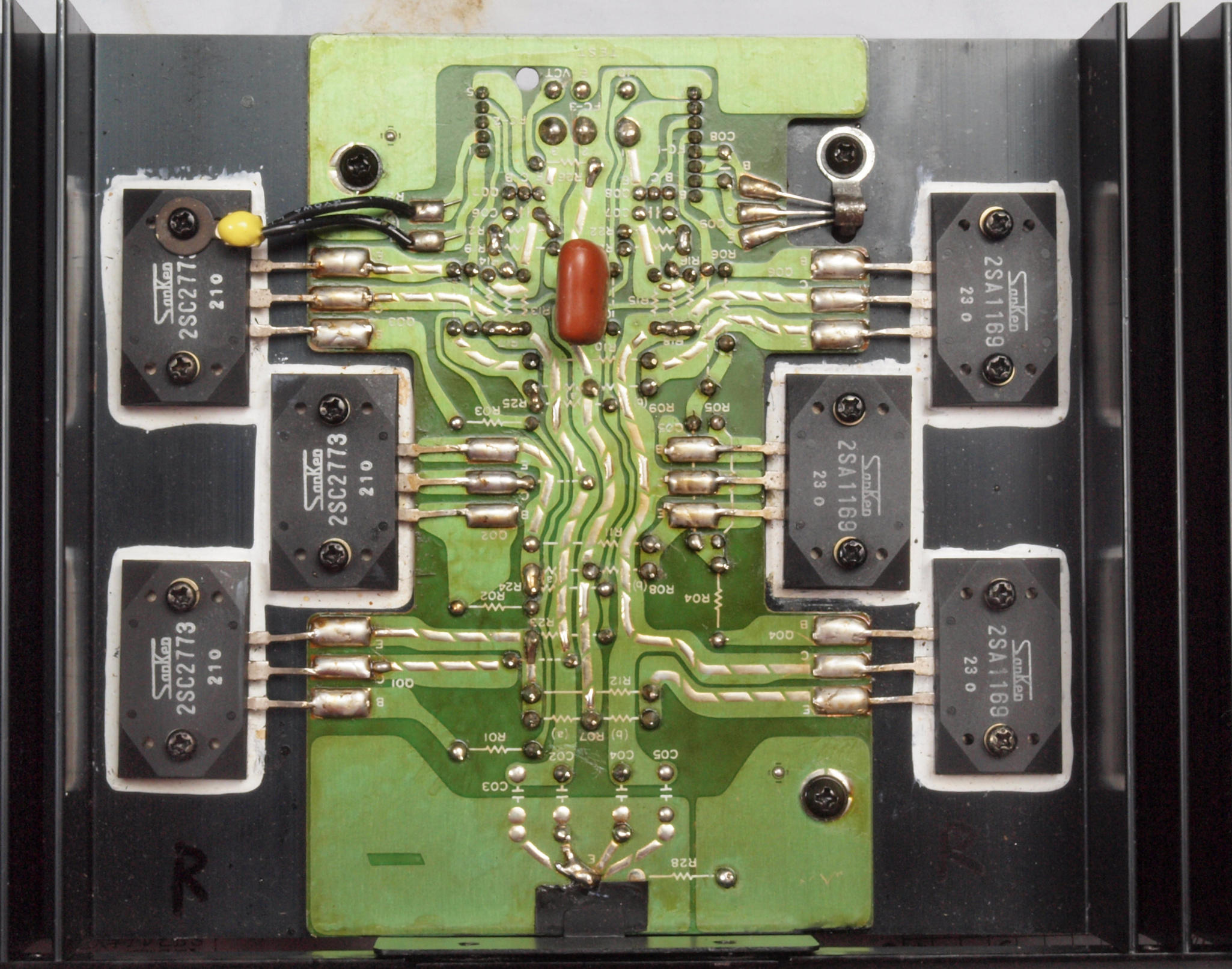

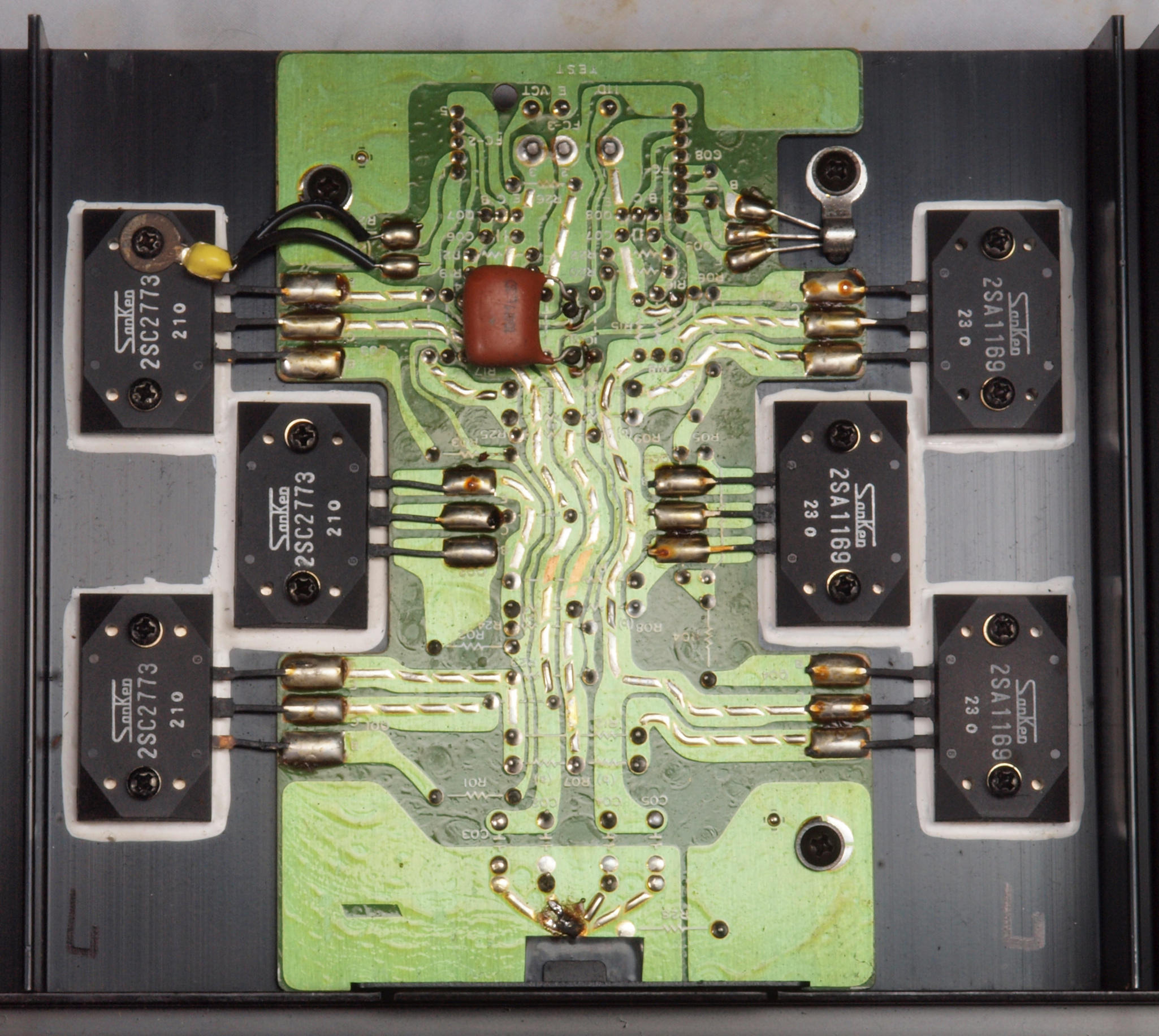

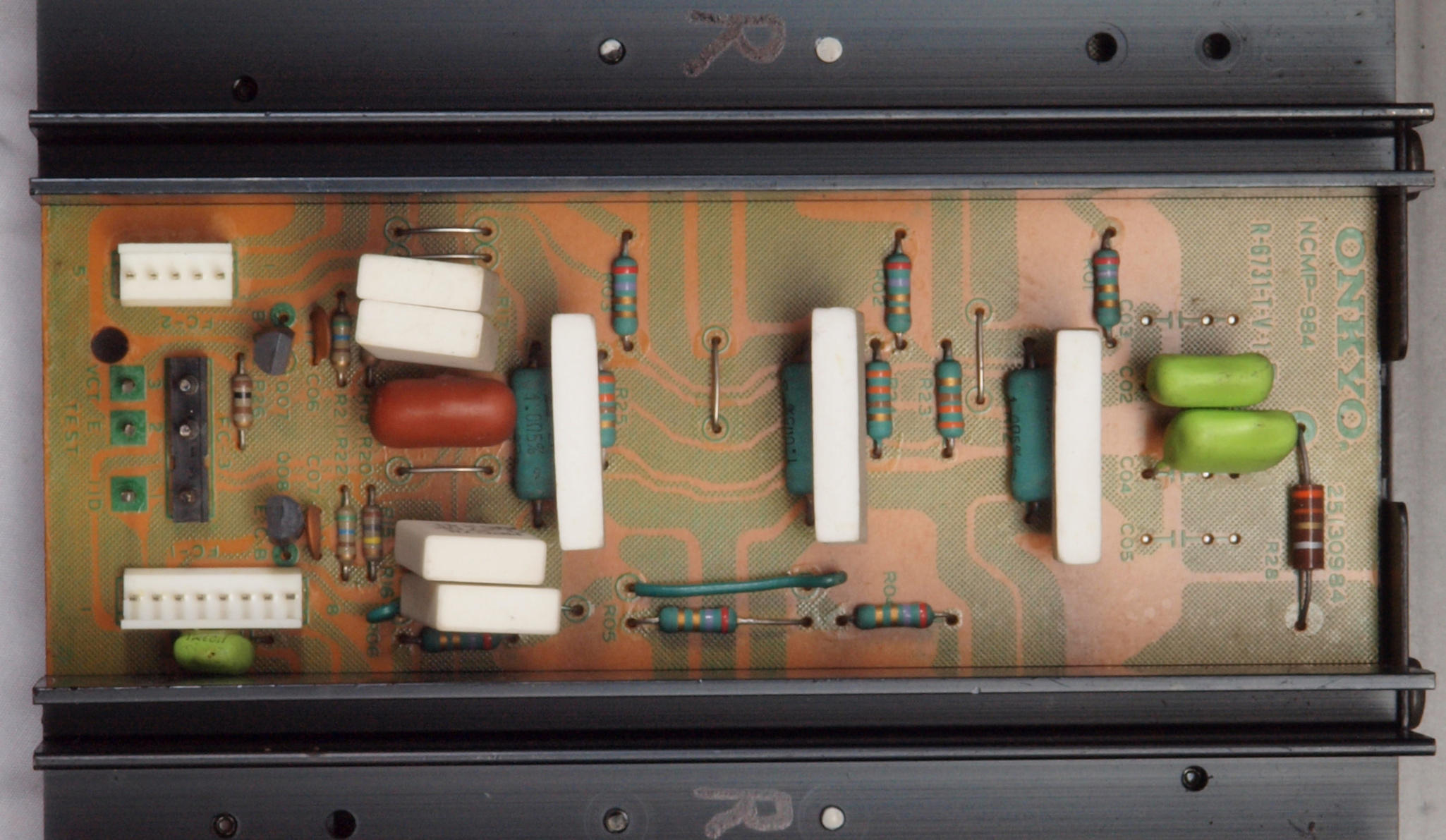

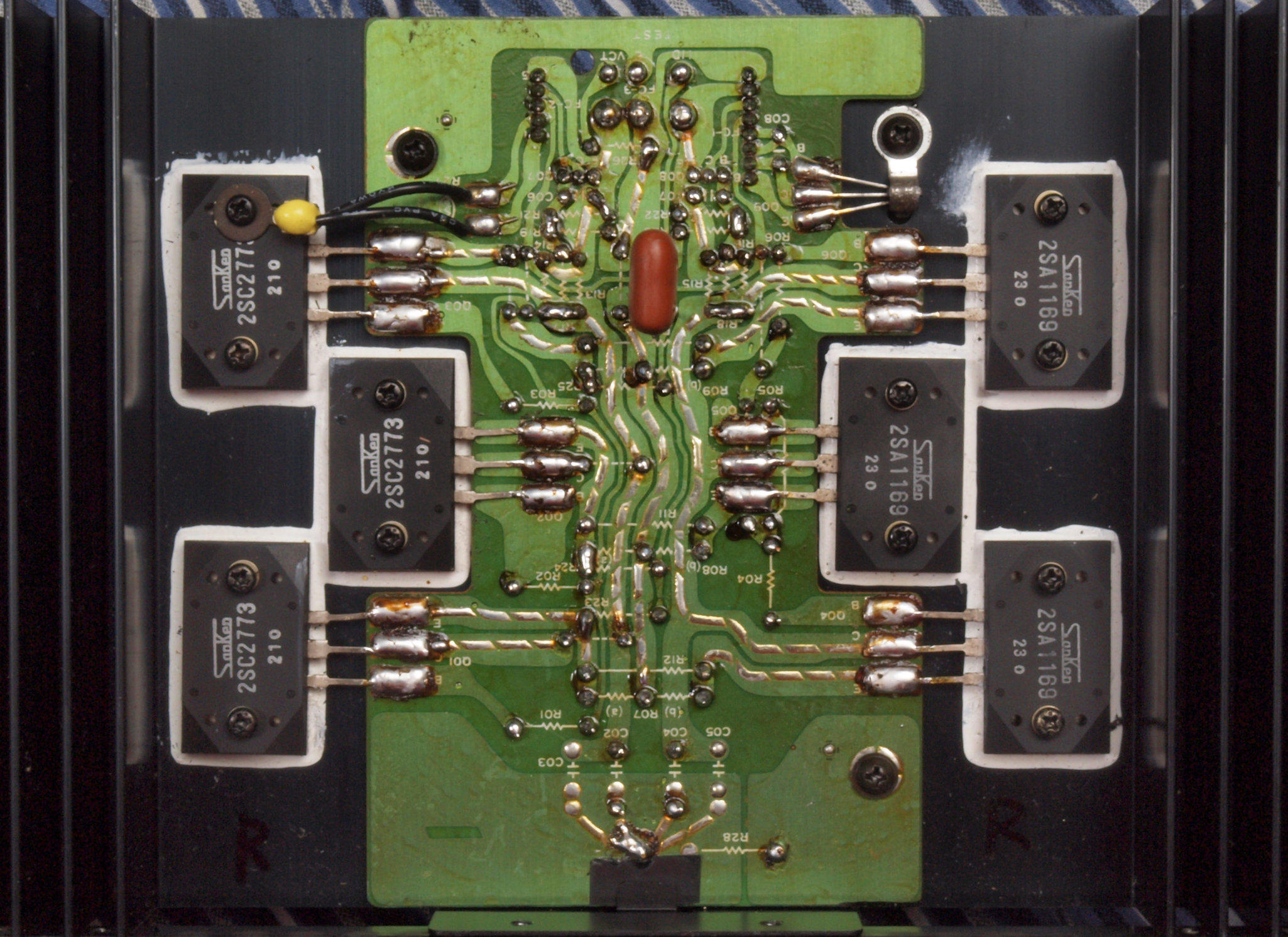

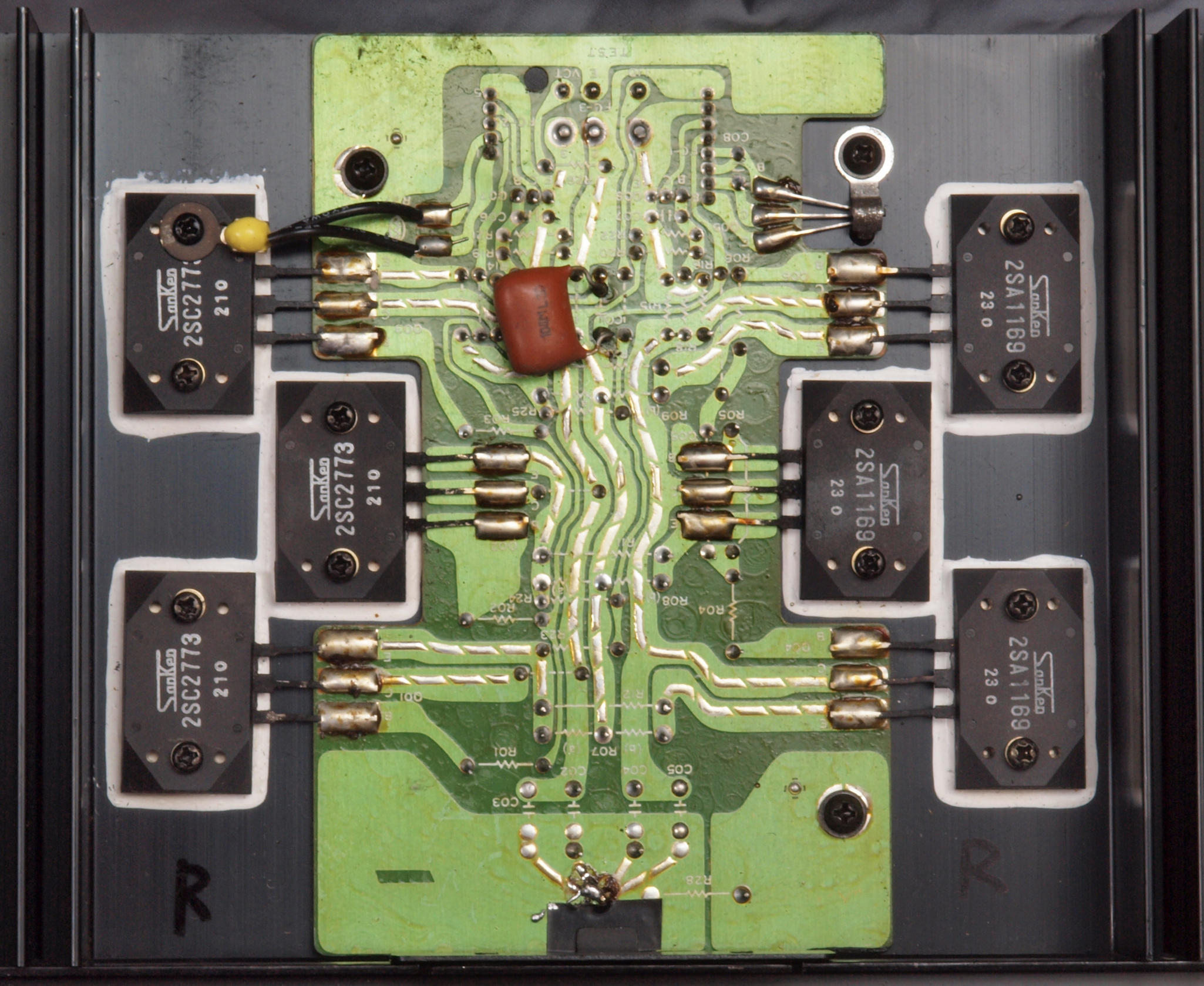

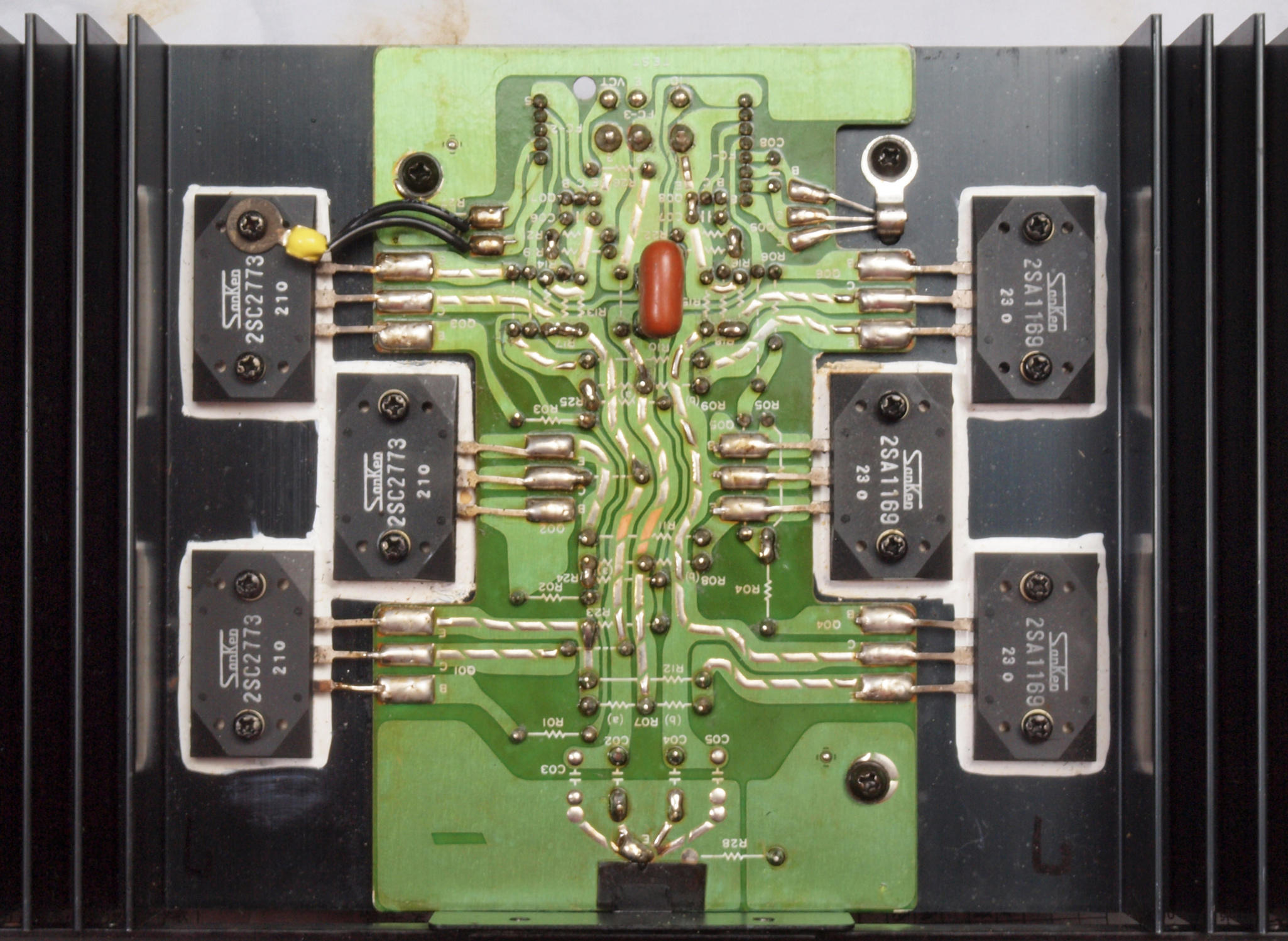

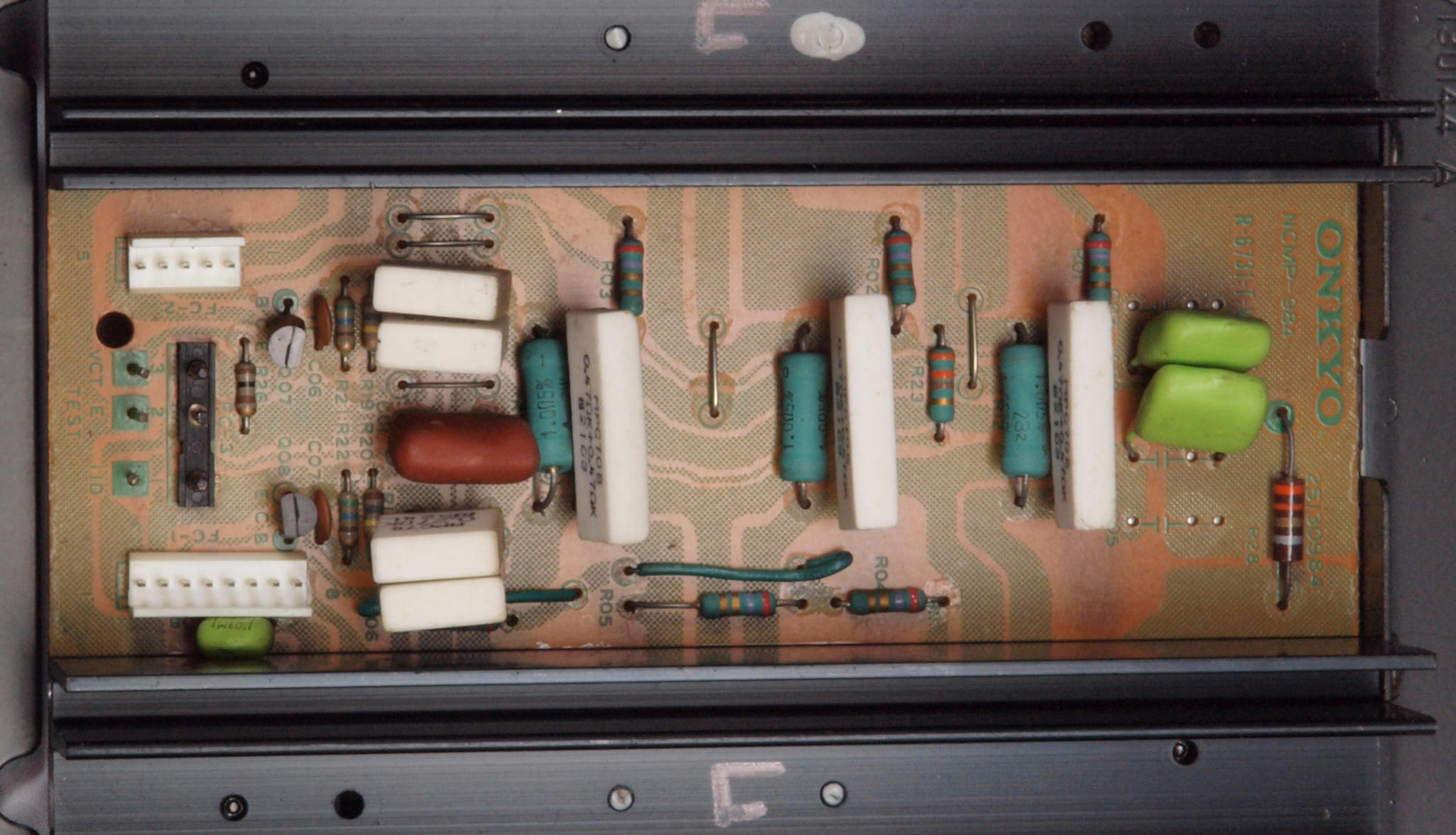

Ｃ３Ａ．　修理前　Ｒ側終段ＴＲ（トランジスター）基盤

Ｃ３Ｂ．　修理（半田補正）後　Ｒ側終段ＴＲ（トランジスター）基盤

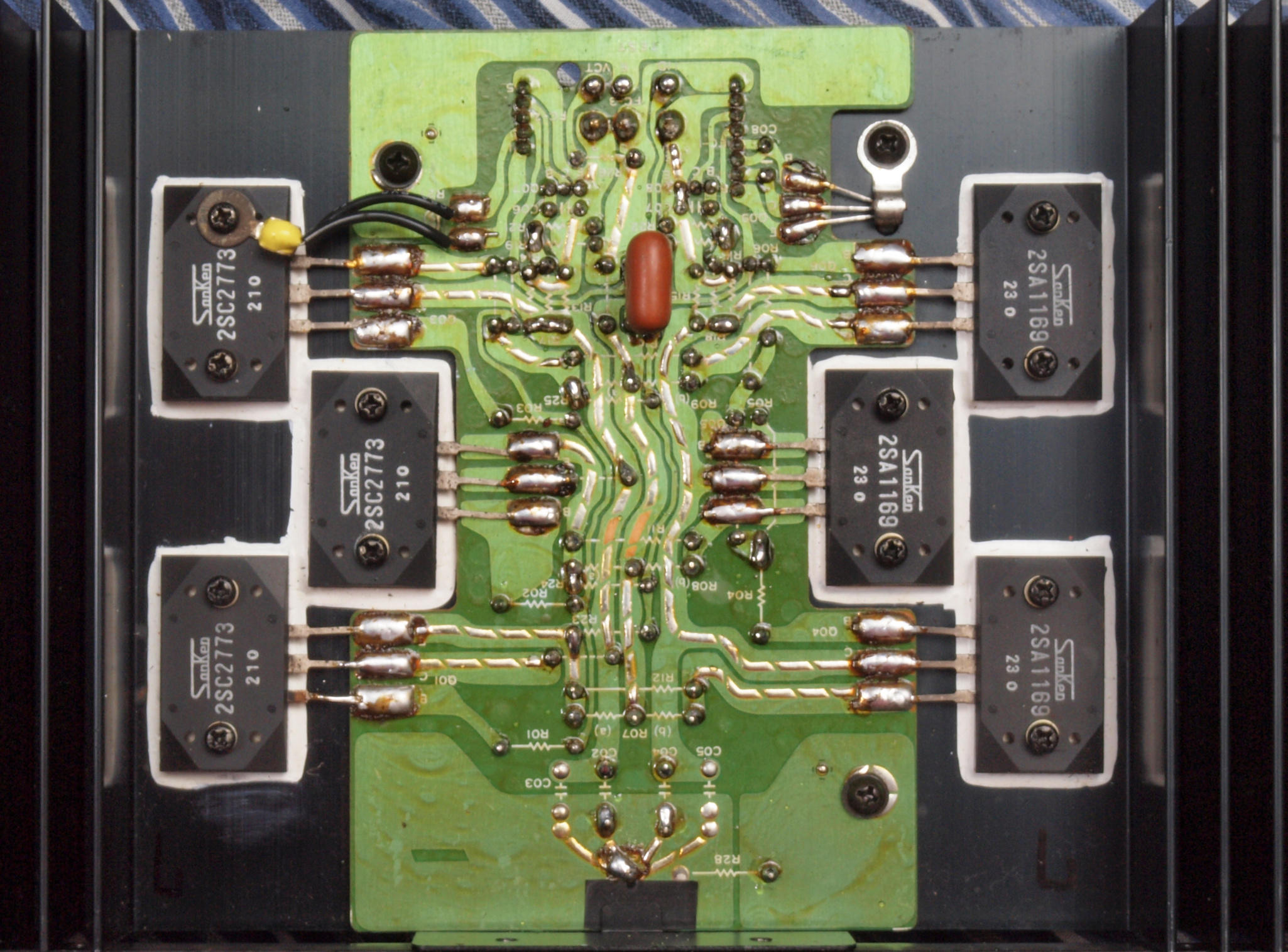

Ｃ３Ｃ．完成Ｒ側終段ＴＲ（トランジスター）基盤　洗浄後コートを塗る

Ｃ４Ａ．　修理前　Ｌ側終段ＴＲ（トランジスター）基盤

Ｃ４Ｂ．　修理（半田補正）後　Ｌ側終段ＴＲ（トランジスター）基盤

Ｃ４Ｃ．完成Ｌ側終段ＴＲ（トランジスター）基盤　洗浄後コートを塗る

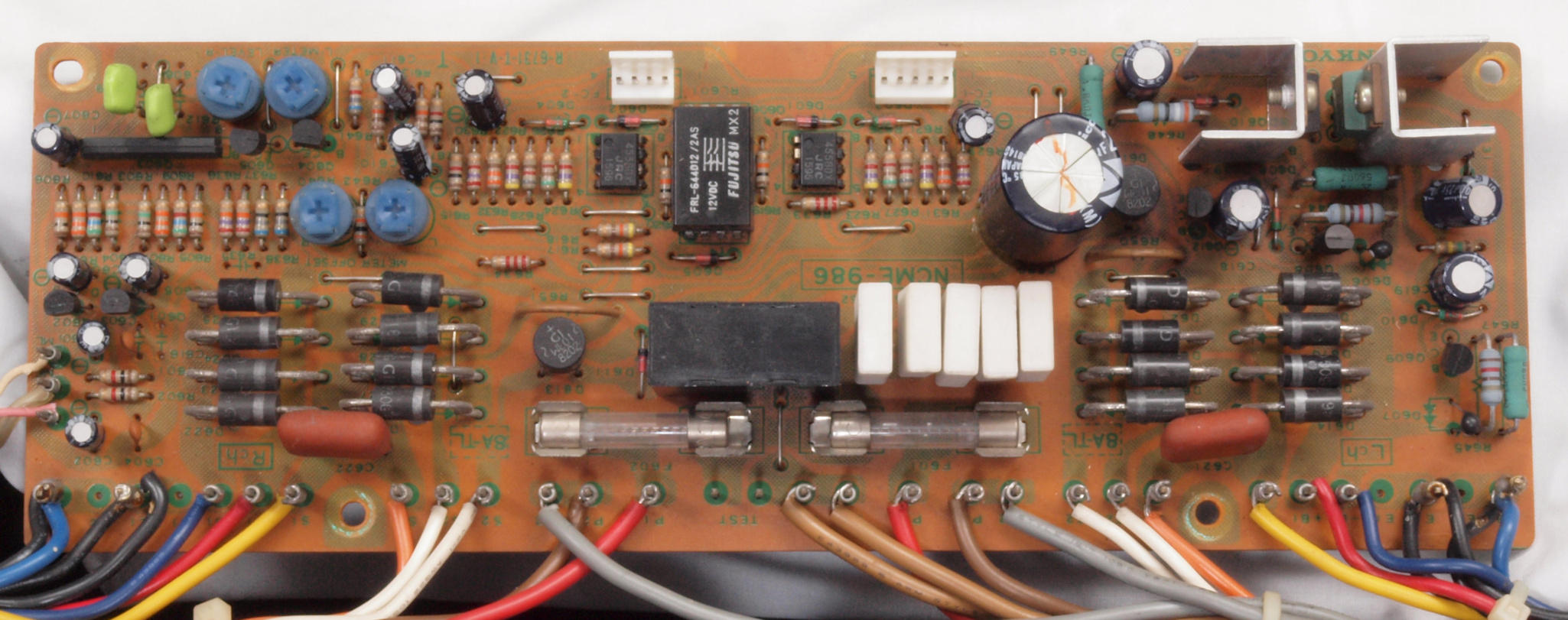

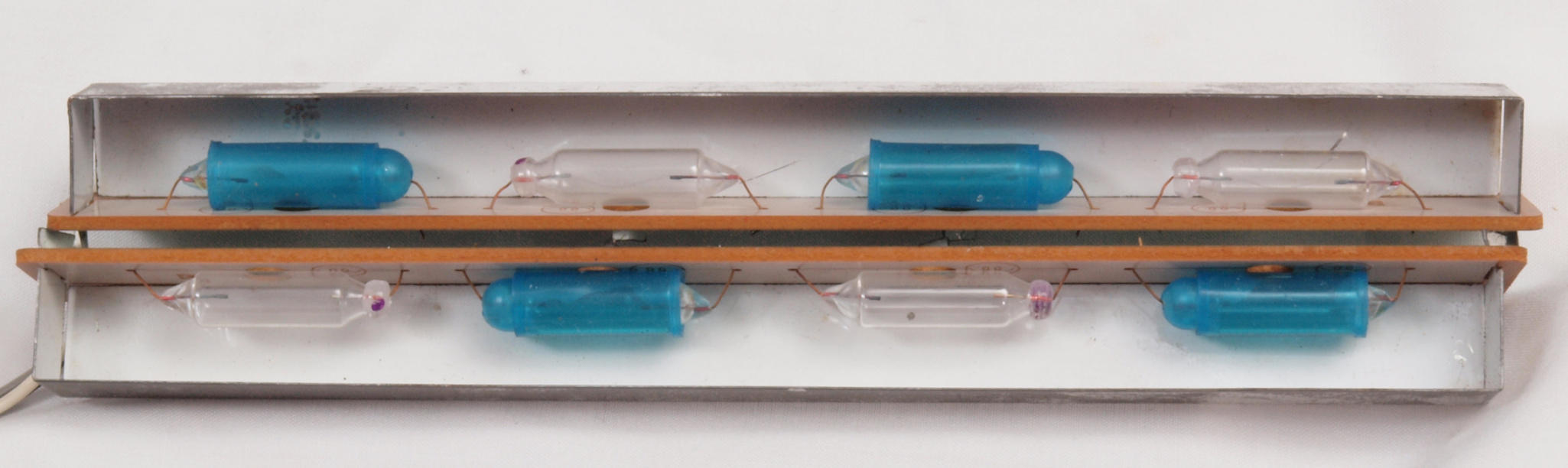

Ｃ５Ａ．　修理前　整流・定電圧・ＶＵ基板

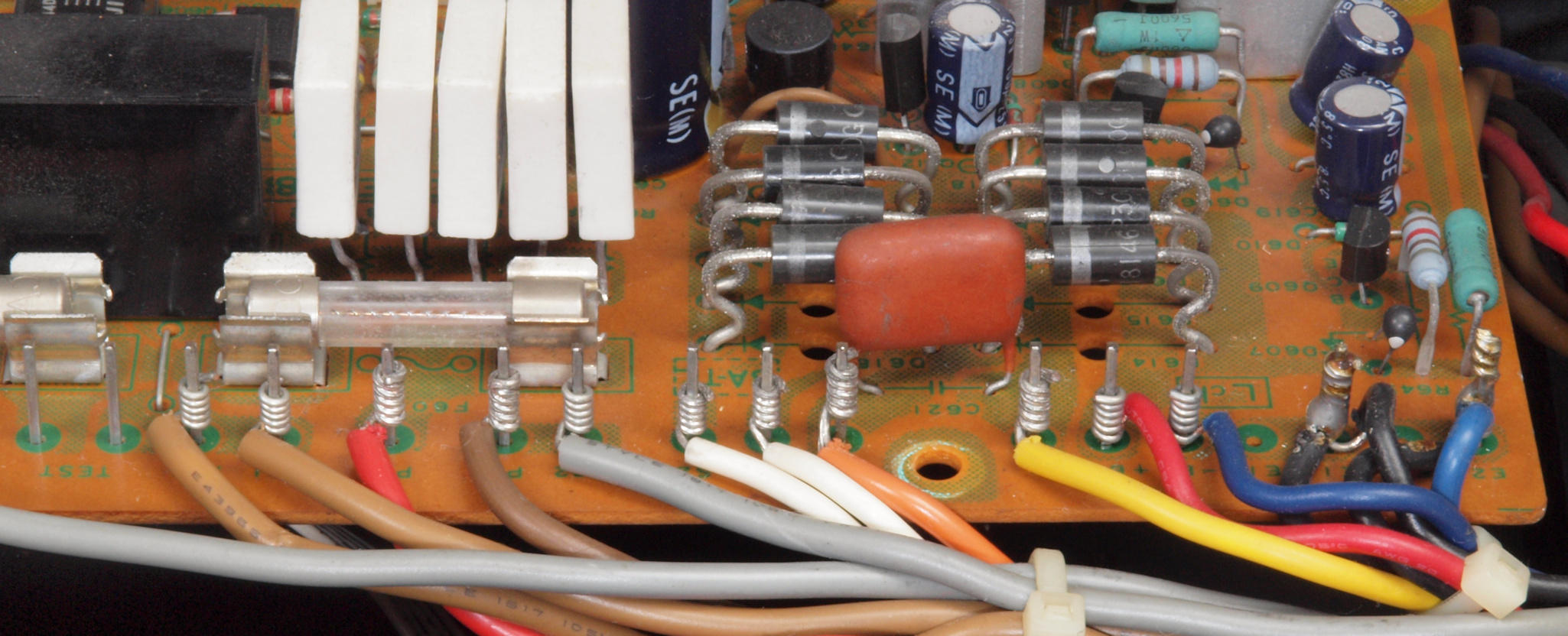

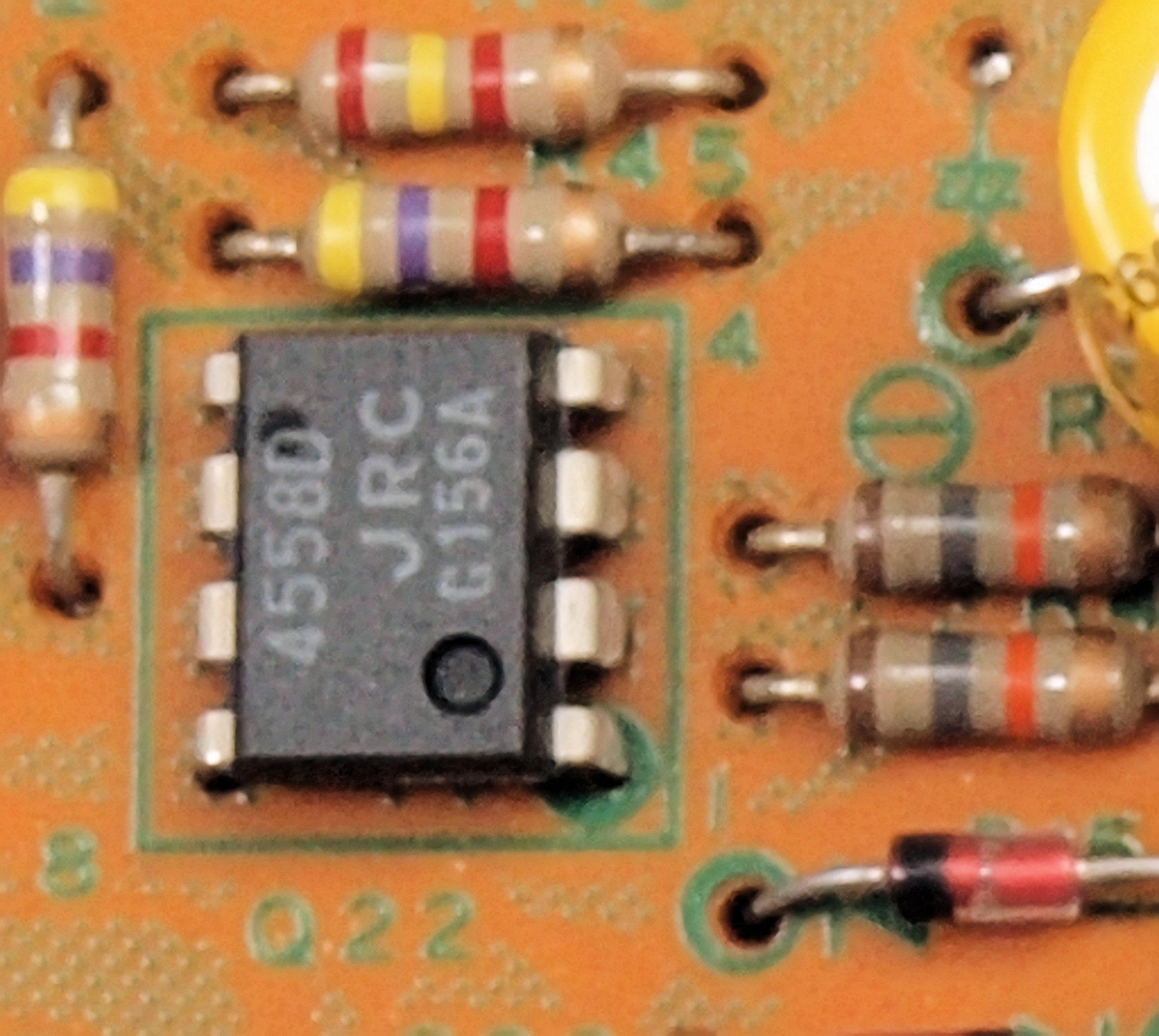

Ｃ５Ｂ．　修理後　整流・定電圧・ＶＵ基板　ＶＵ用半固定ＶＲ４個、電源リレー１個、電解コンデンサー１５個交換、遅延回路変更

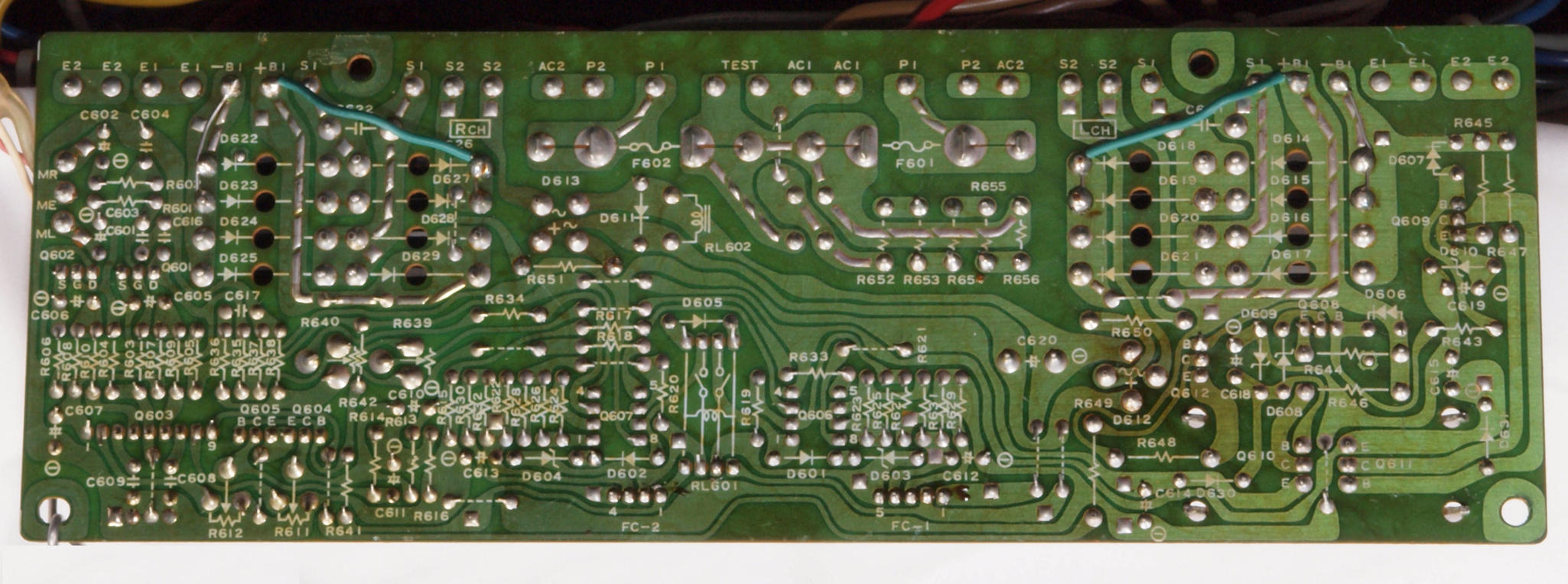

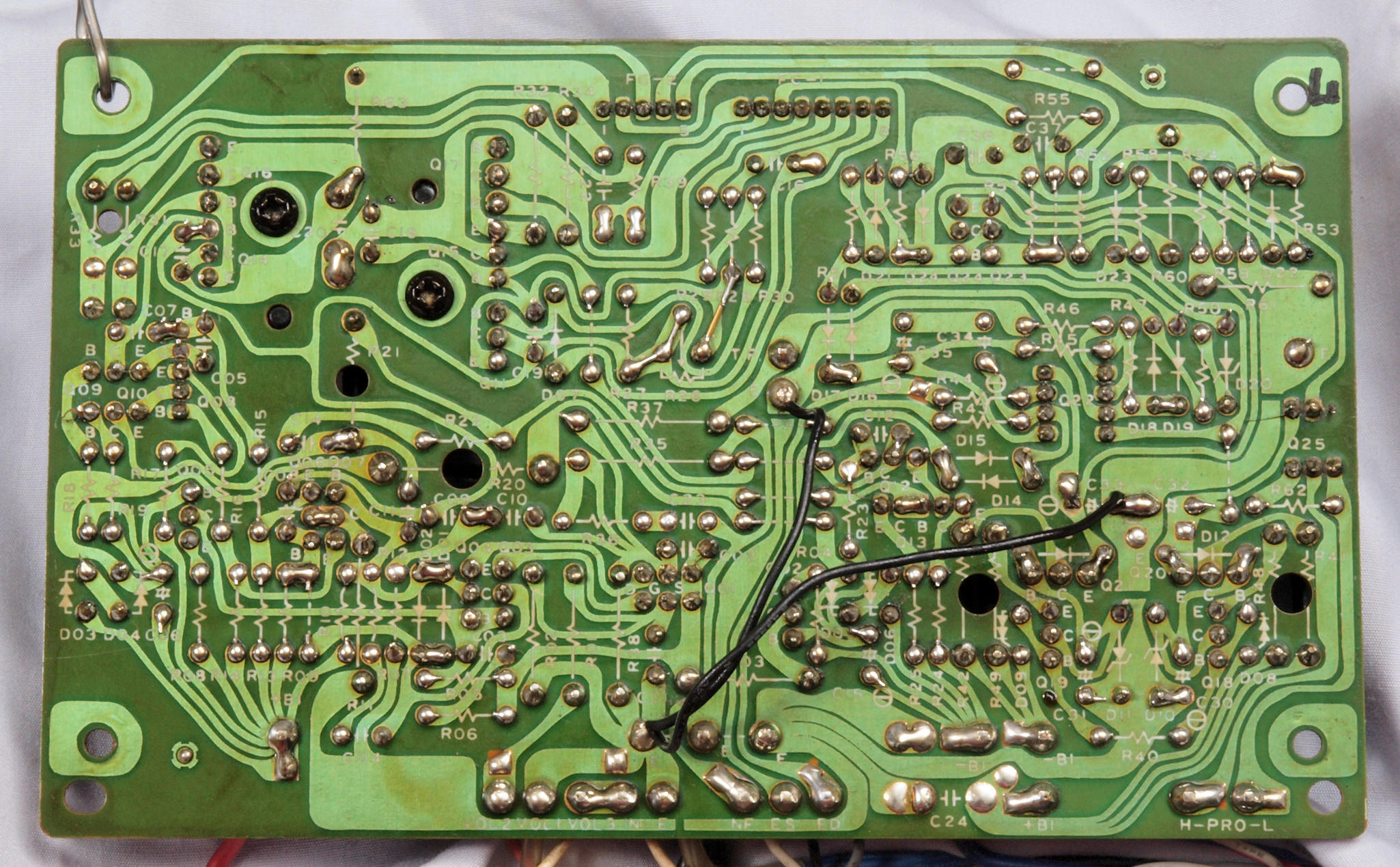

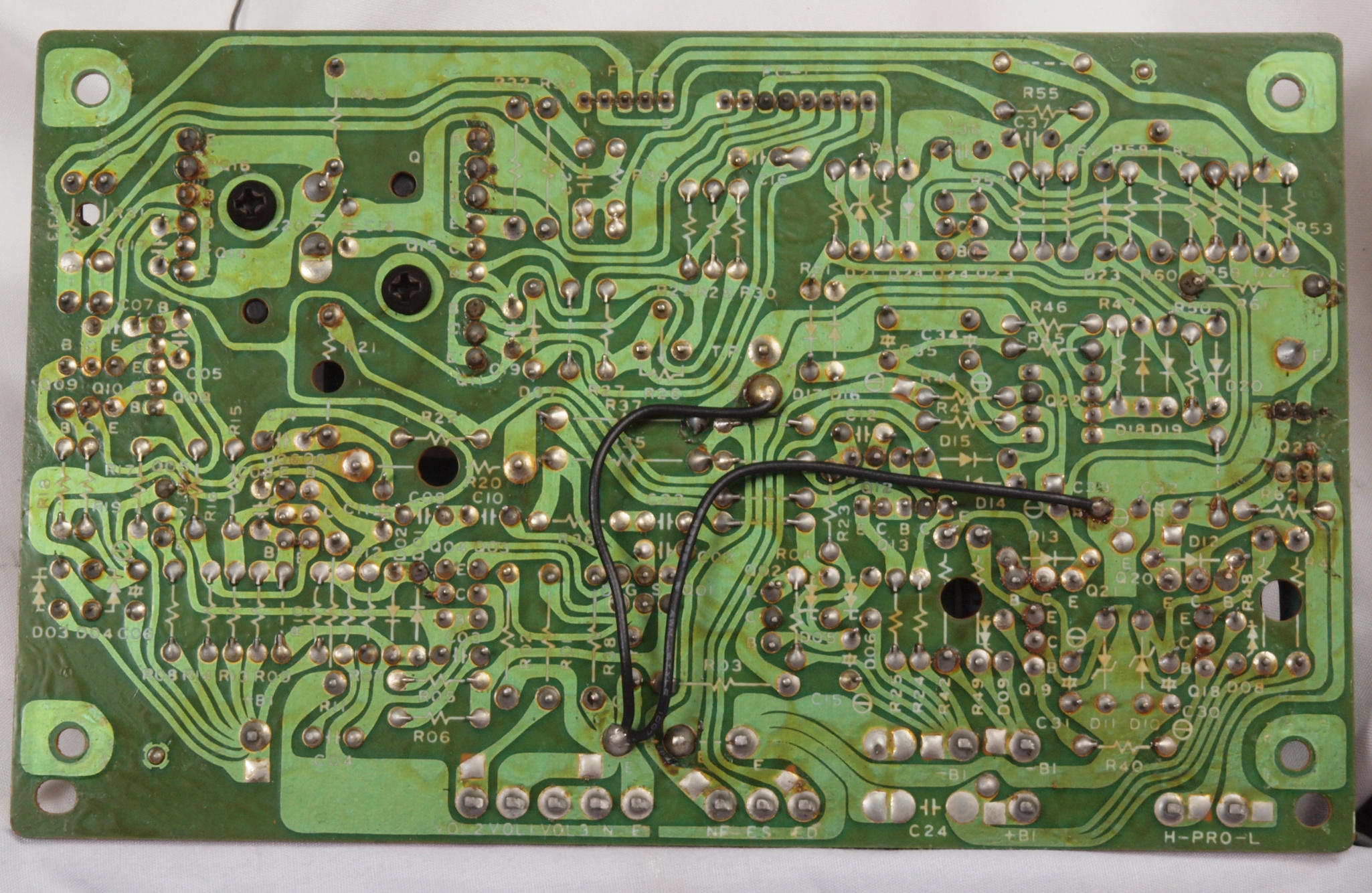

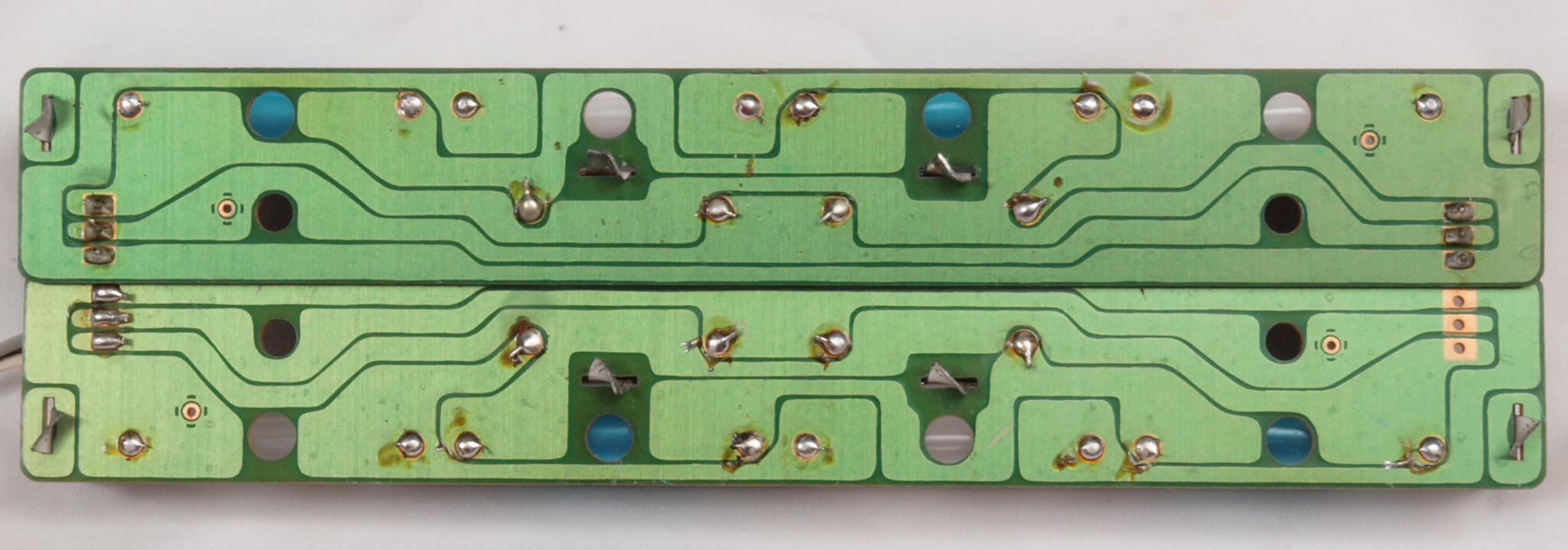

Ｃ５Ｃ．　修理前　整流・定電圧・ＶＵ基板裏

Ｃ５Ｃ１．　修理前　整流・定電圧・ＶＵ基板裏　半田不良予備軍

Ｃ５Ｄ．　修理（半田補正）後　整流・定電圧・ＶＵ基板裏　全ての半田をやり修す

Ｃ５Ｅ．完成整流・定電圧・ＶＵ基板裏　洗浄後コートを塗る

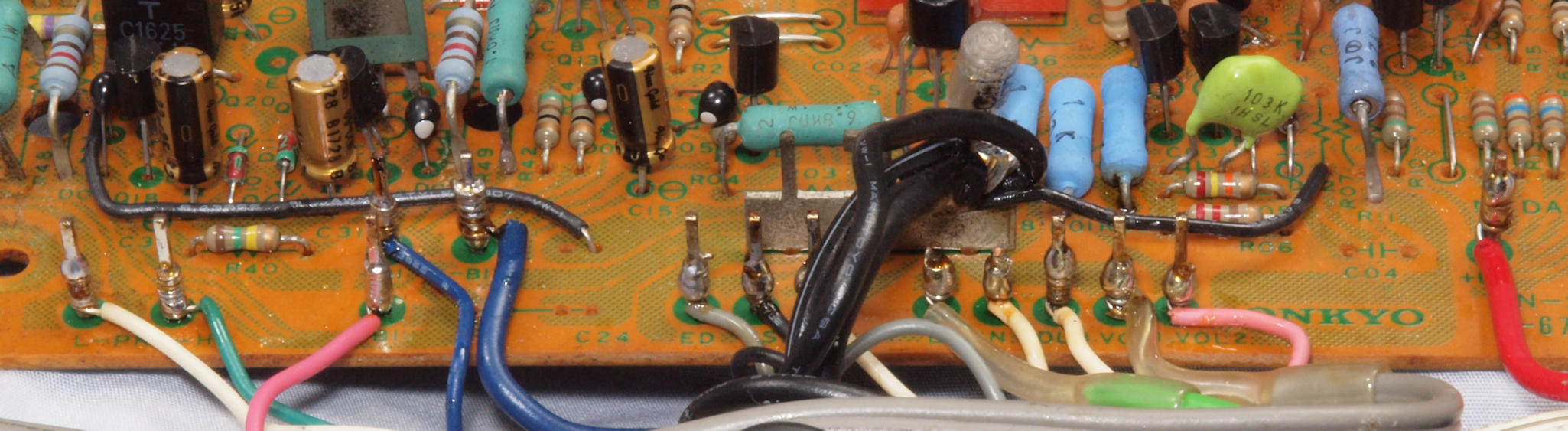

Ｃ５Ｆ．　修理前　整流・定電圧・ＶＵ基板Ｒ側　ラッピング

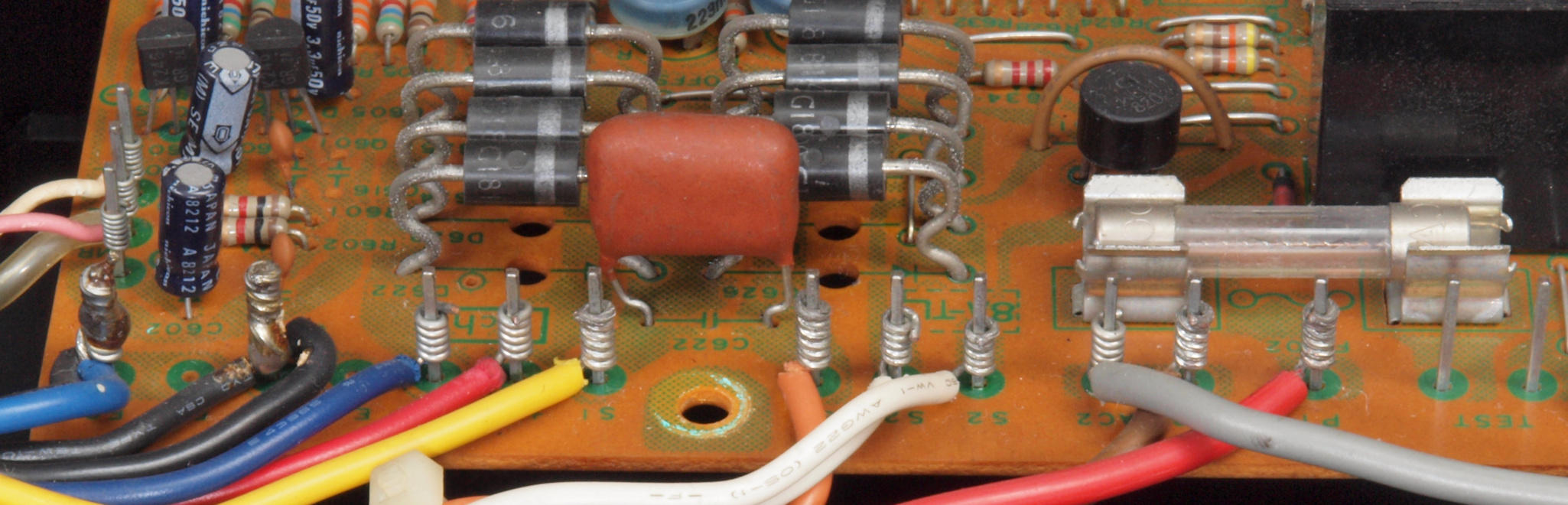

Ｃ５Ｇ．　修理後　整流・定電圧・ＶＵ基板　ラッピングＲ側　半田を流し込む

Ｃ５Ｈ．　修理前　整流・定電圧・ＶＵ基板Ｌ側　ラッピング

Ｃ５Ｉ．　修理後　整流・定電圧・ＶＵ基板　ラッピングＬ側　半田を流し込む

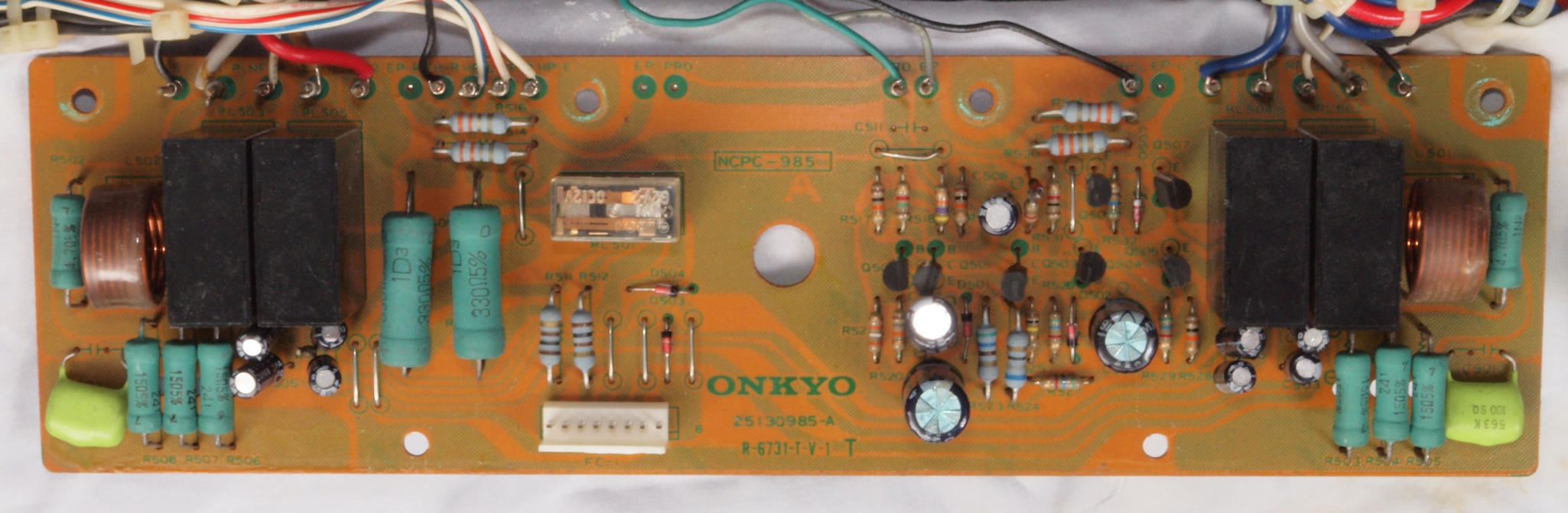

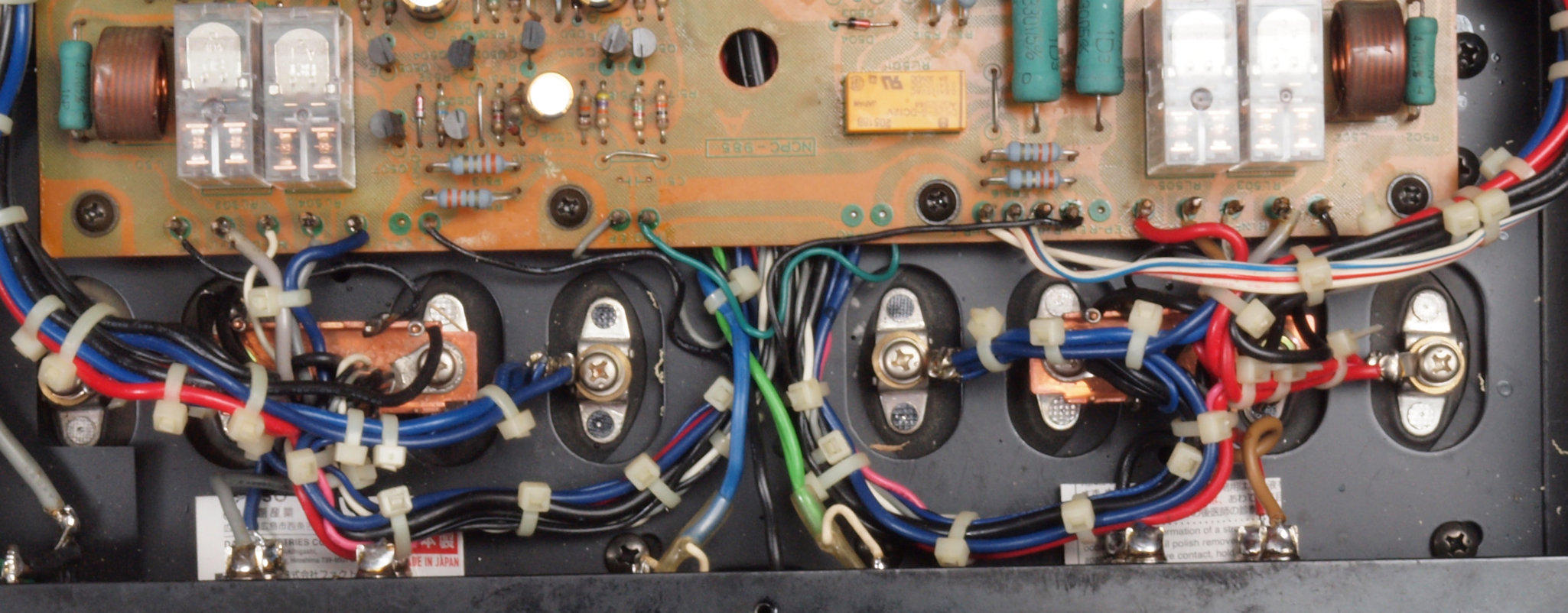

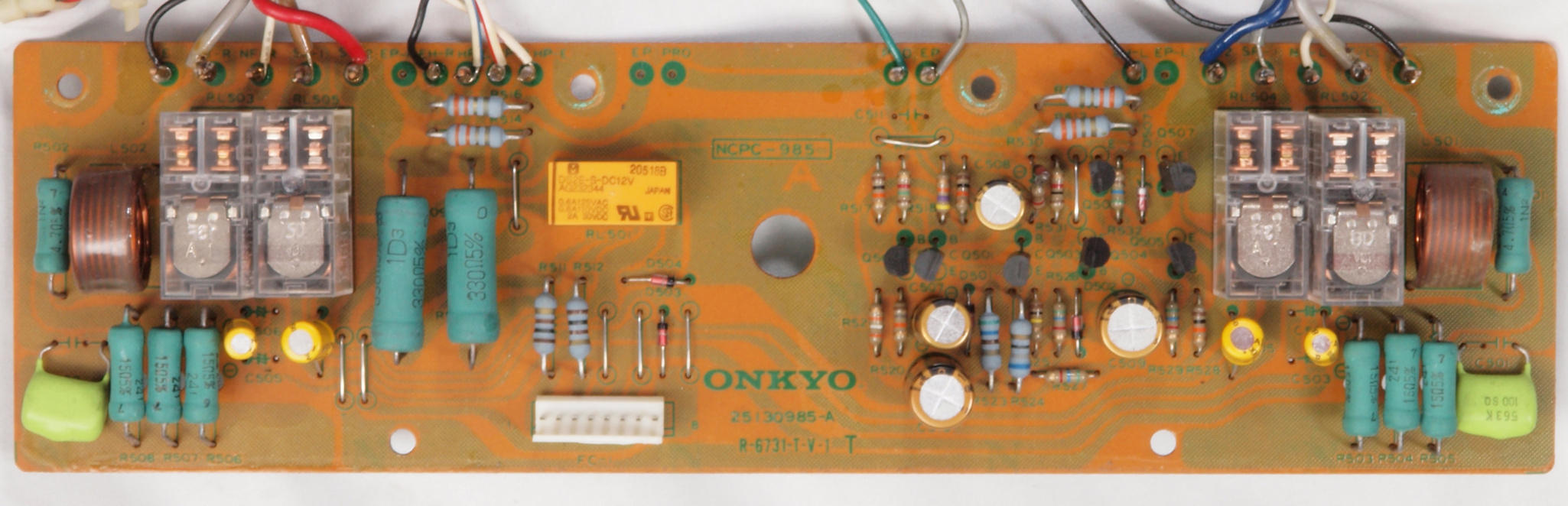

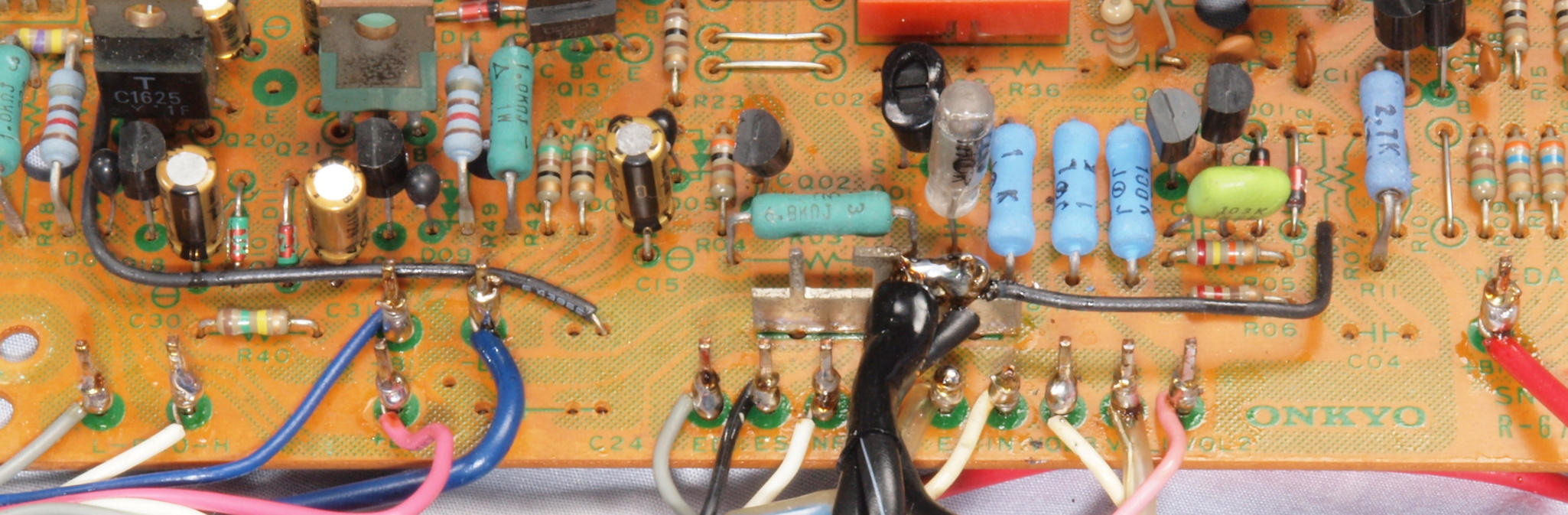

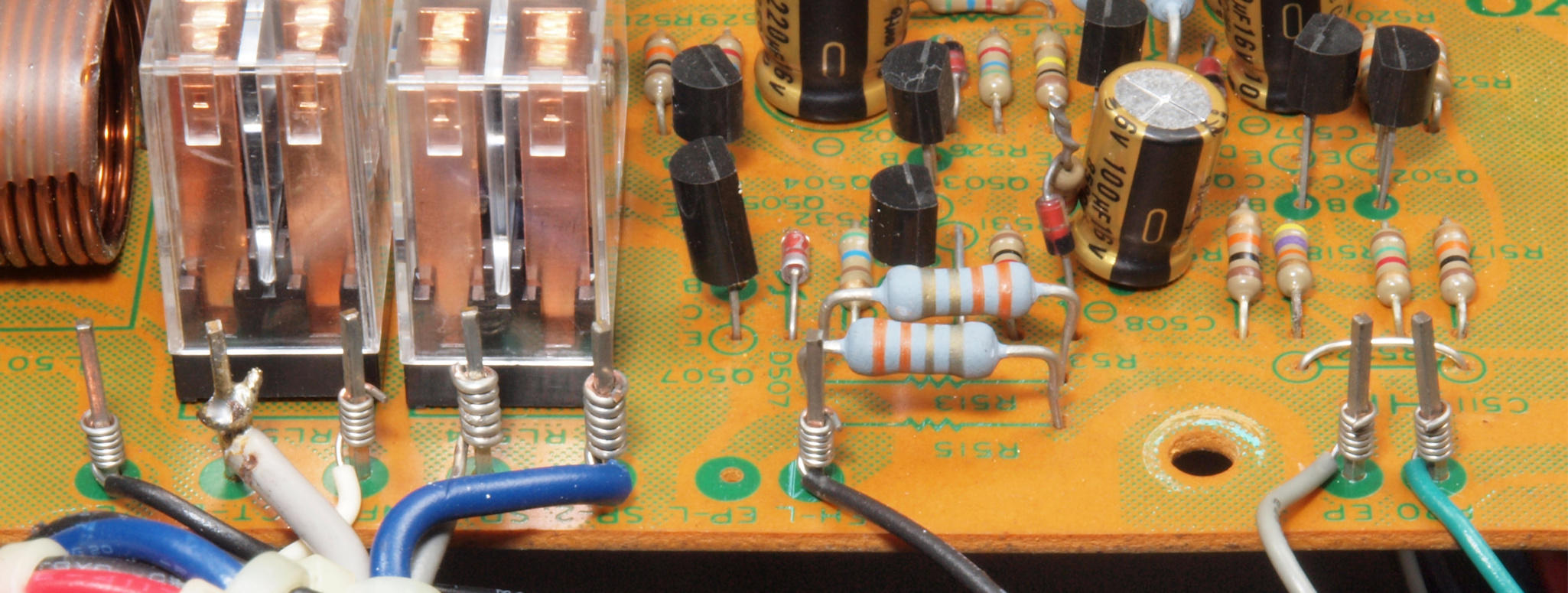

Ｃ６Ａ．　修理前　ＳＰ接続リレー基板

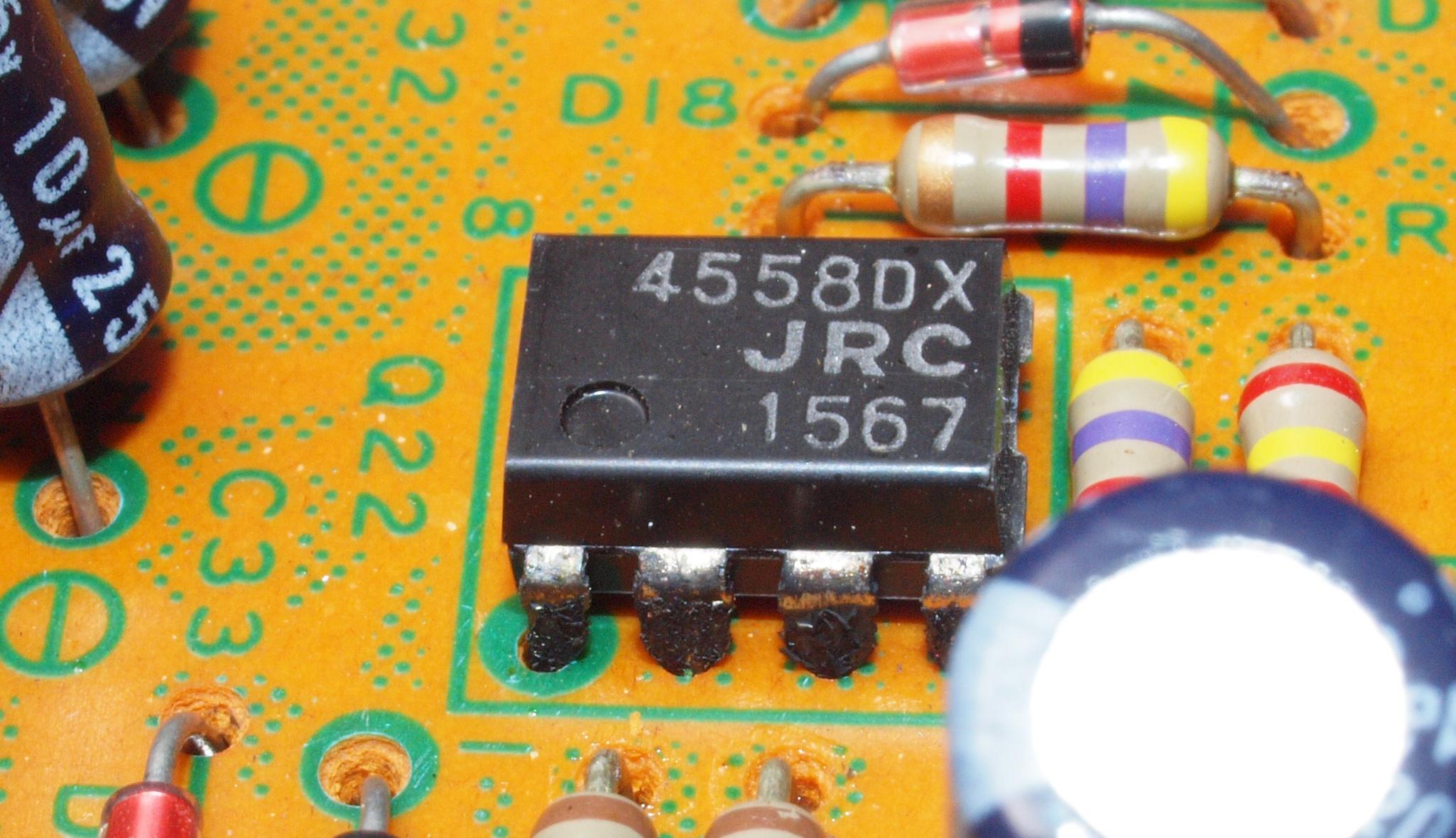

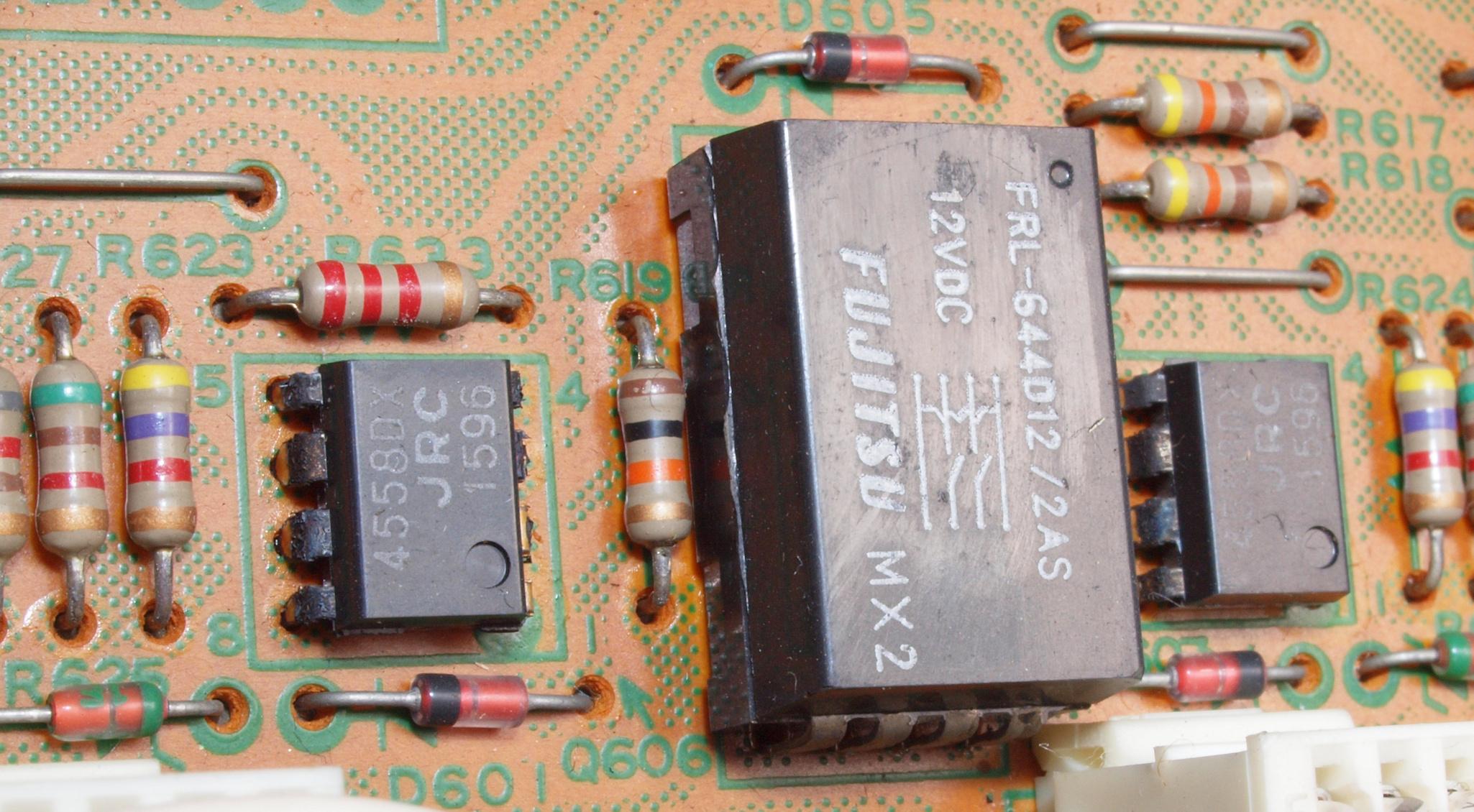

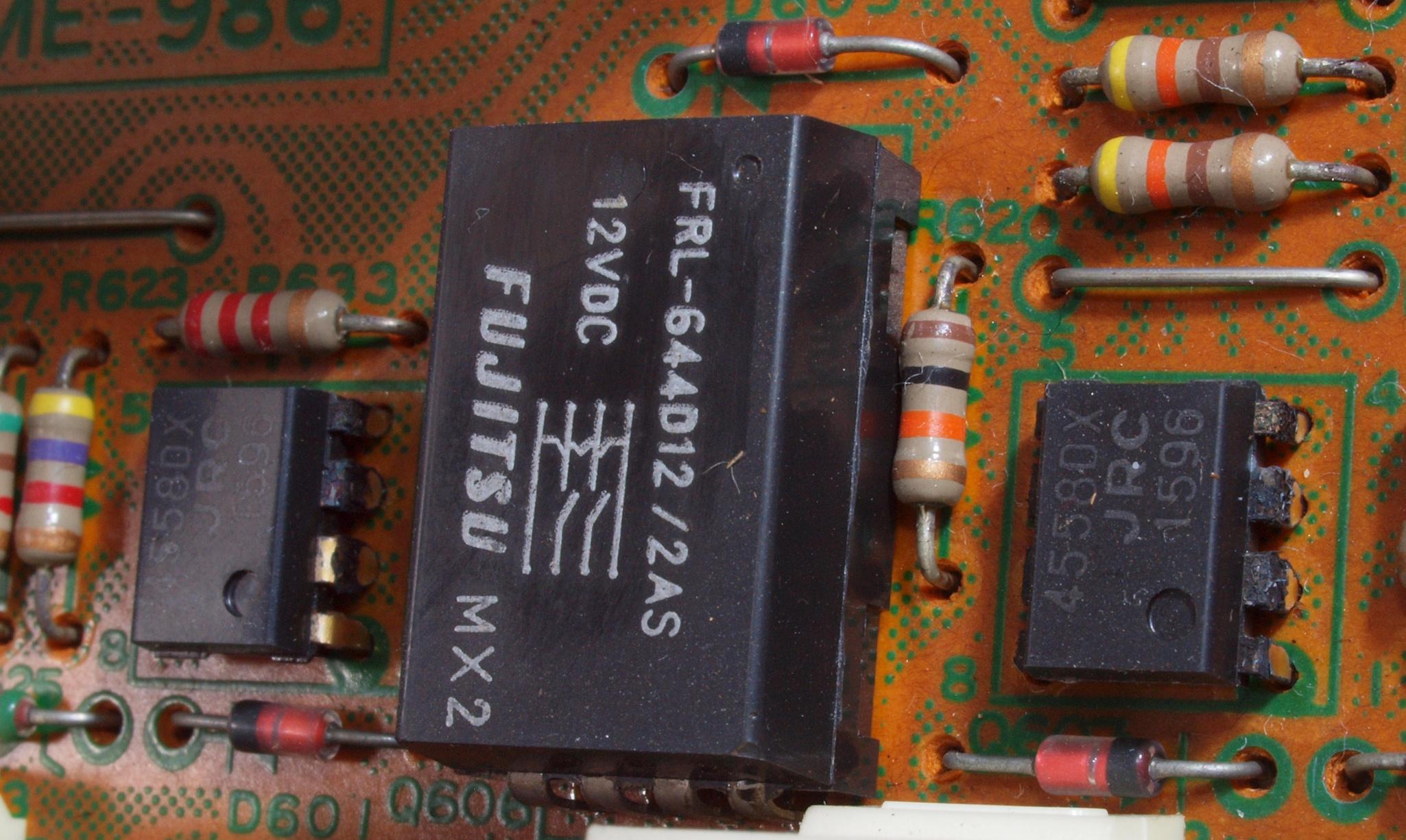

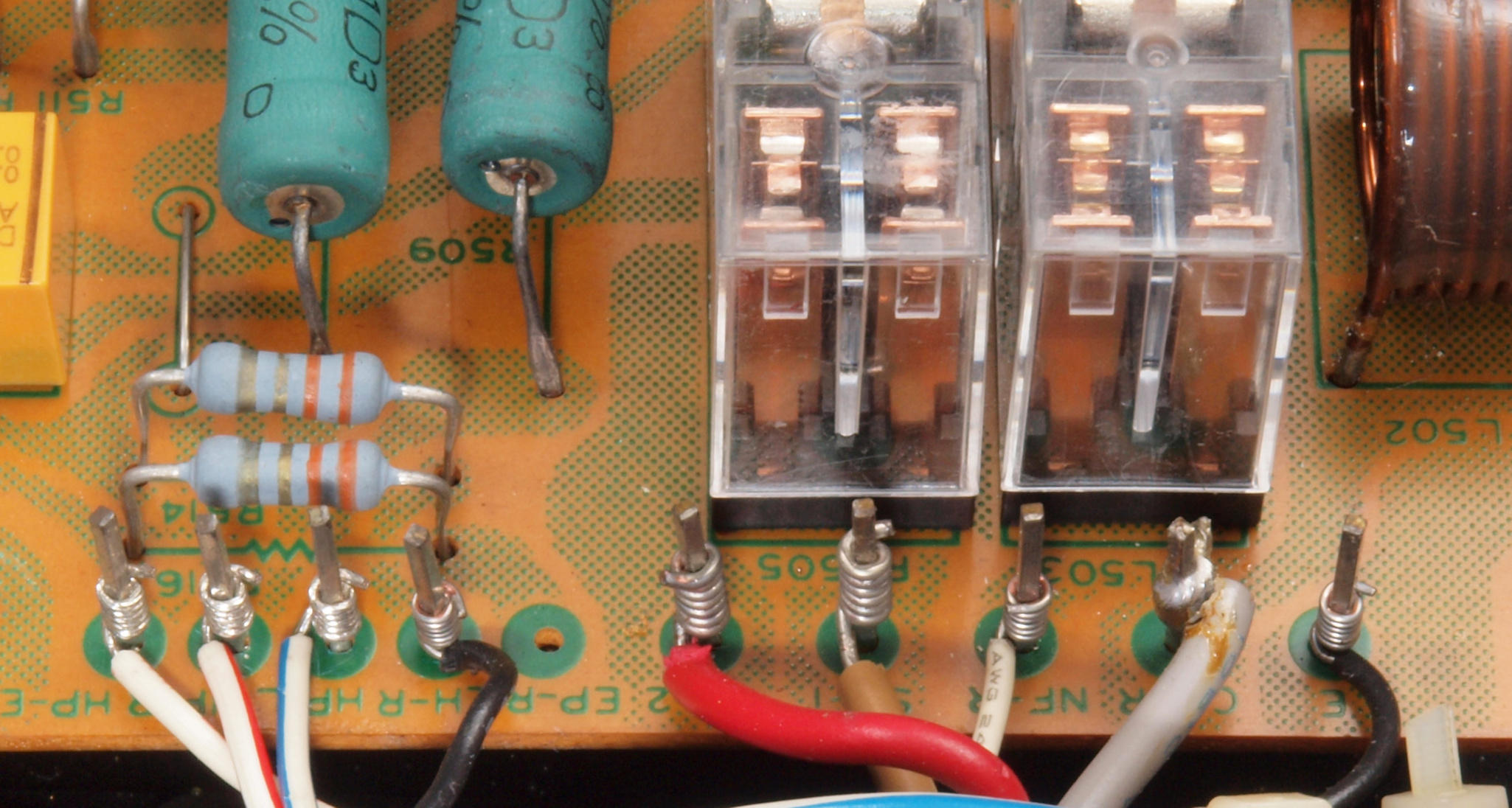

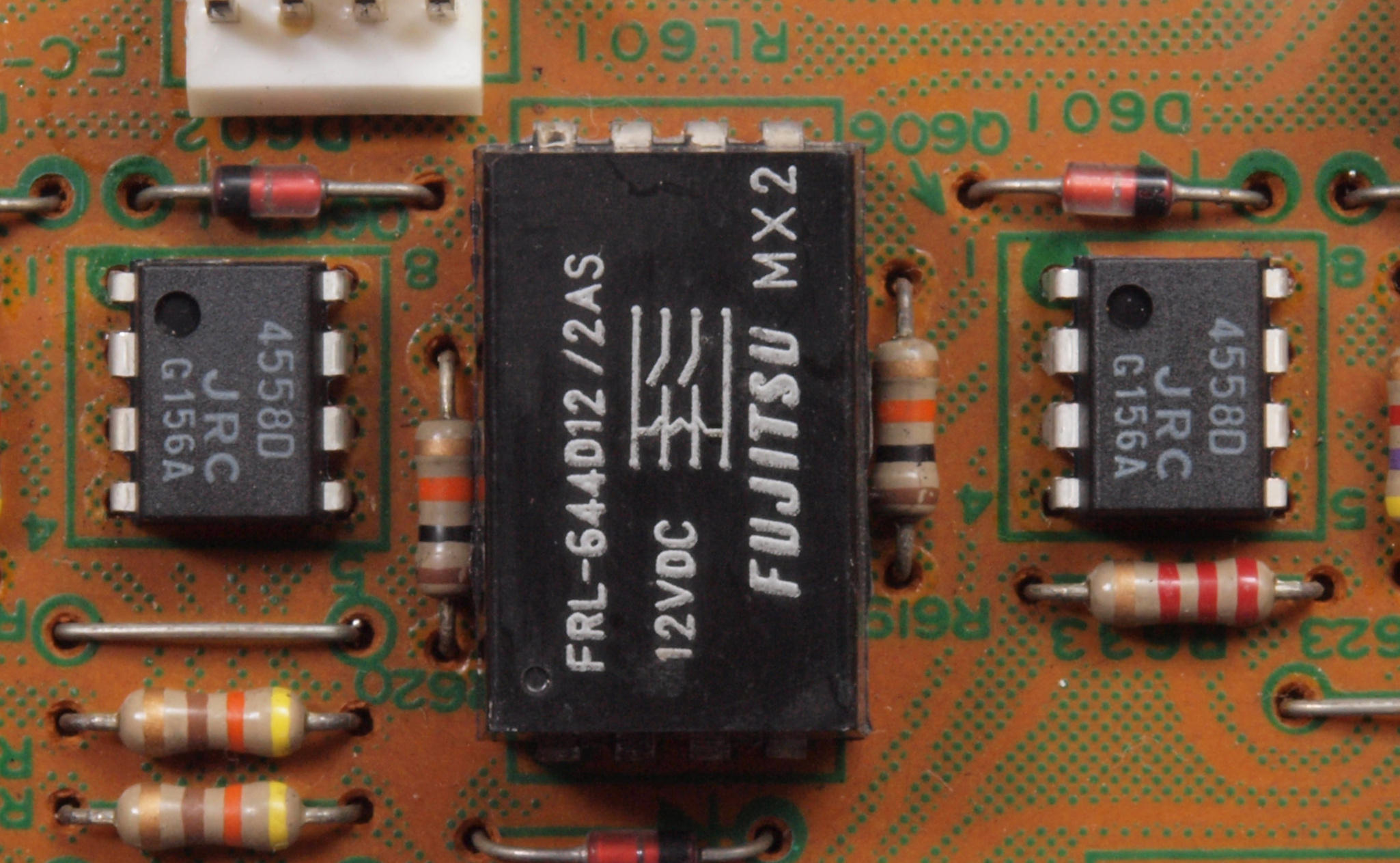

Ｃ６Ｂ．　修理後　ＳＰ接続リレー基板　リレ−５個、電解コンデンサー１２個交換

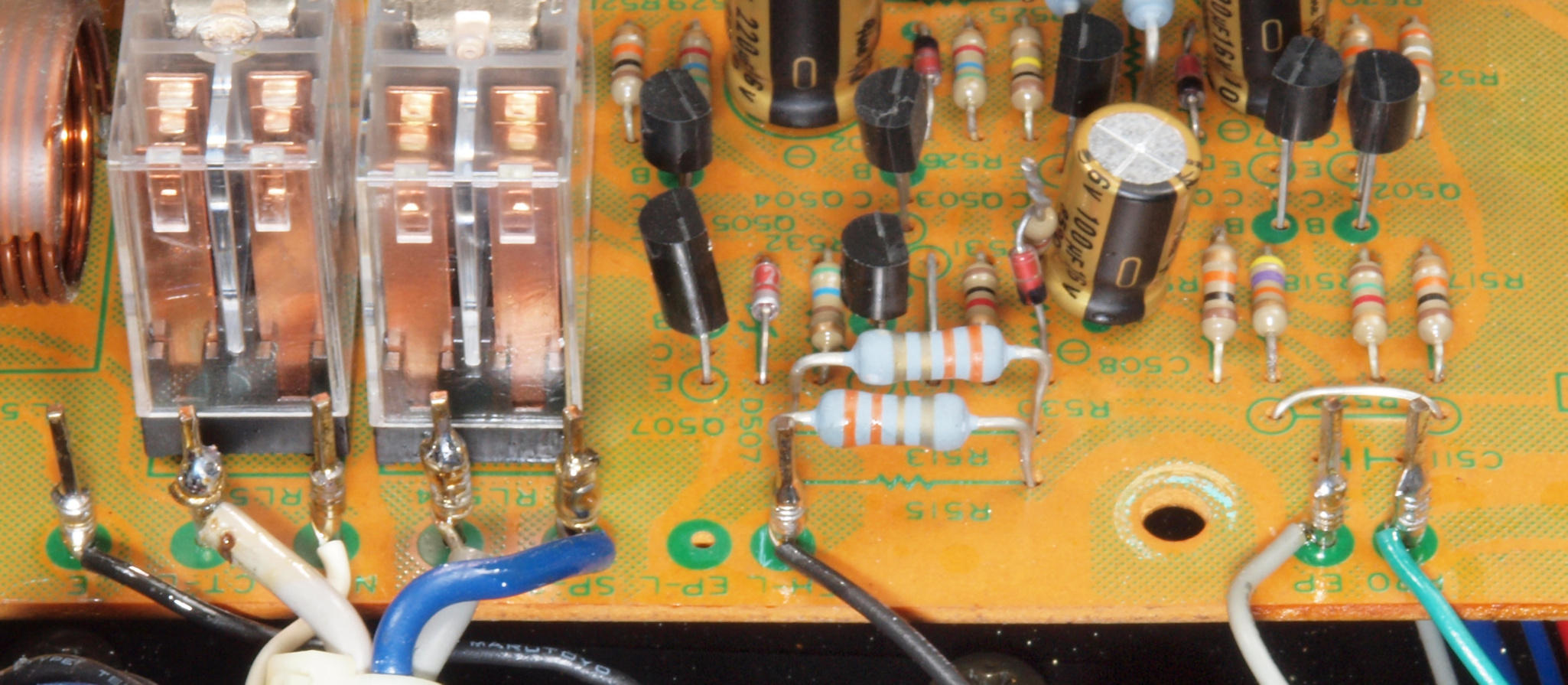

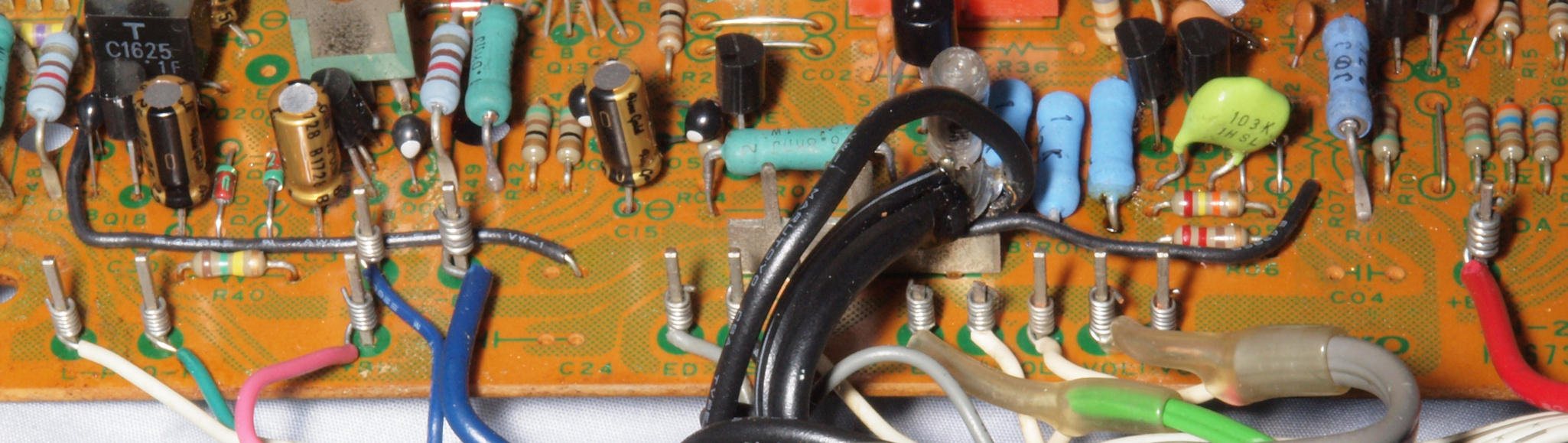

Ｃ６Ｂ−１．　修理前　ＳＰ接続リレー基板　Ｌ側ラッピング

Ｃ６Ｂ−２．　修理後　ＳＰ接続リレー基板　Ｌ側ラッピング

Ｃ６Ｂ−３．　修理前　ＳＰ接続リレー基板　Ｒ側ラッピング

Ｃ６Ｂ−４．　修理後　ＳＰ接続リレー基板　Ｒ側ラッピング

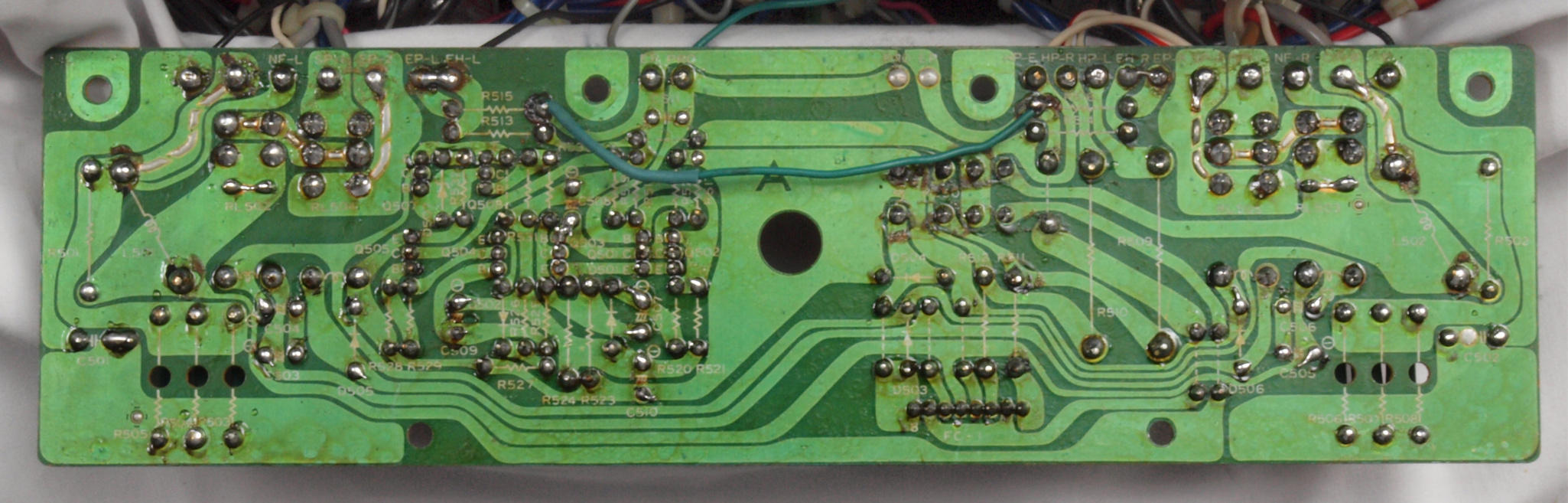

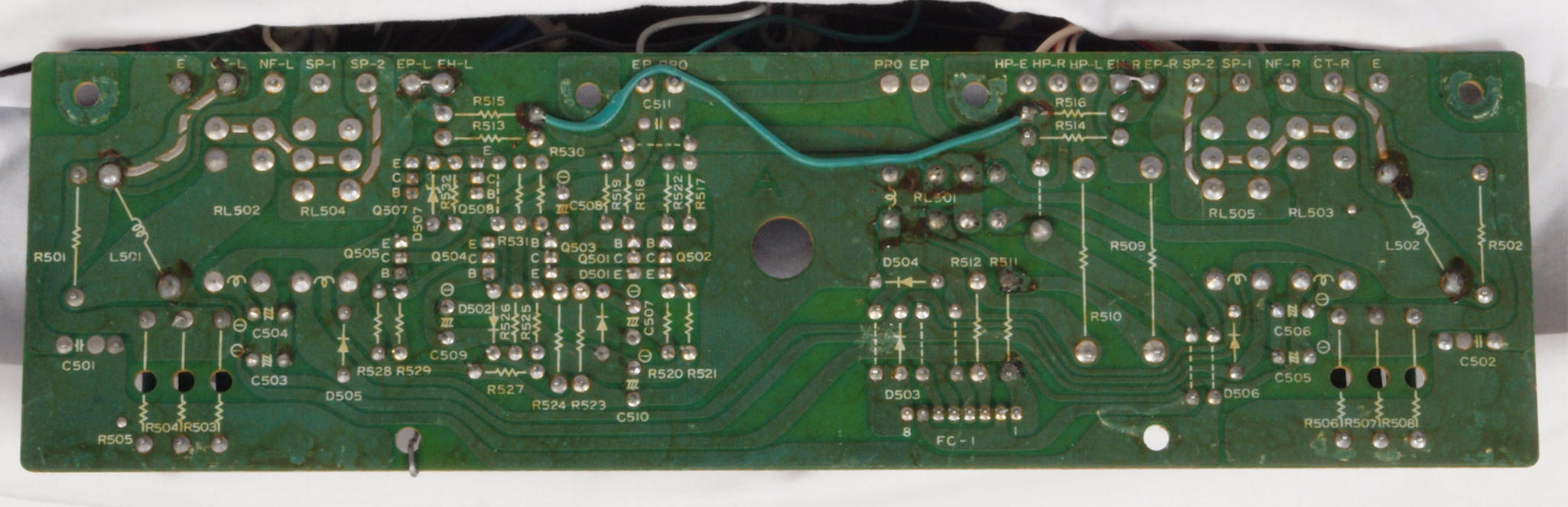

Ｃ６Ｃ．　修理前　ＳＰ接続リレー基板裏

Ｃ６Ｄ．　修理（半田補正）後　ＳＰ接続リレー基板裏　全ての半田をやり修す

Ｃ６Ｅ．完成ＳＰ接続リレー基板裏　洗浄後コートを塗る

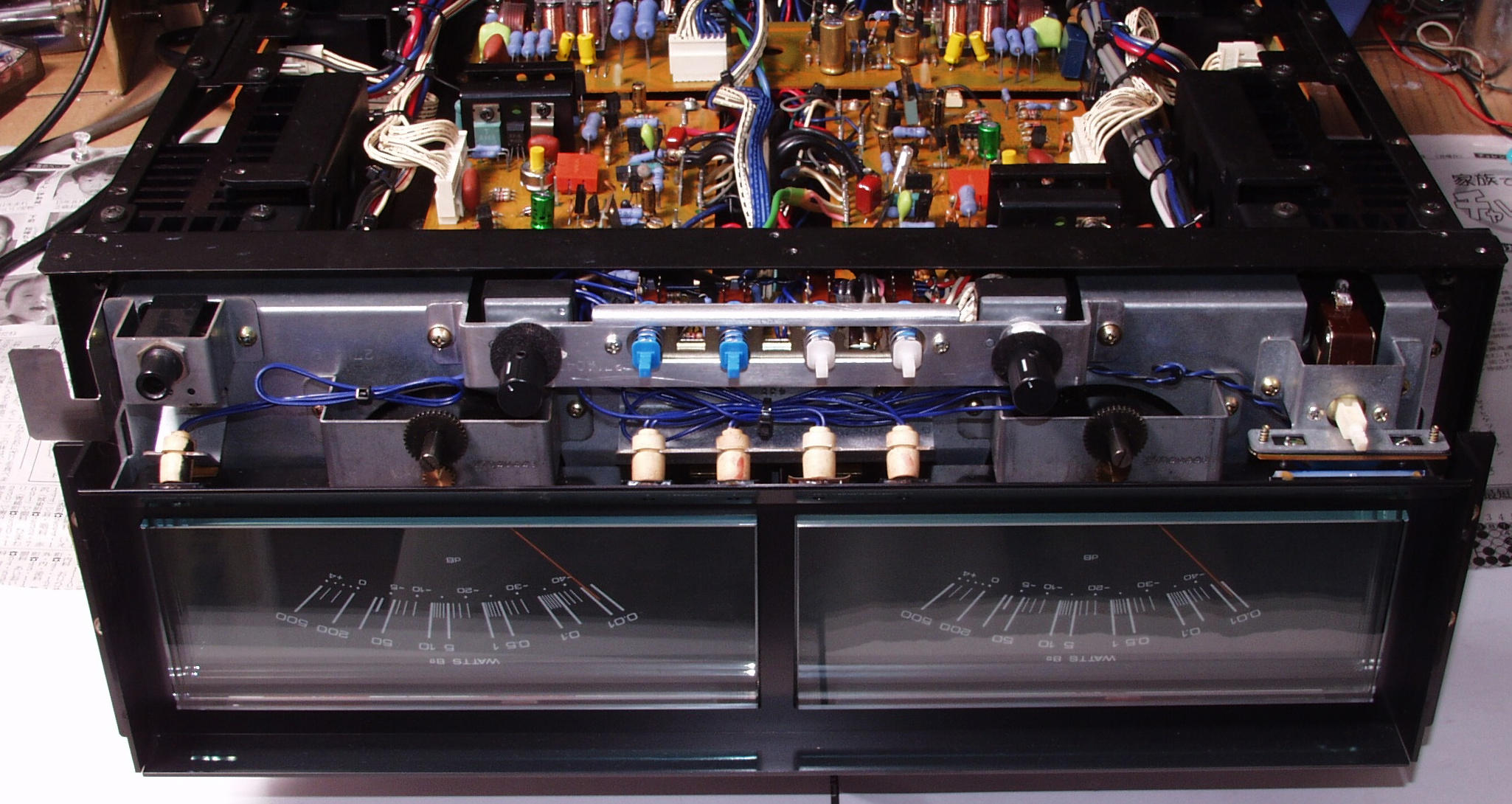

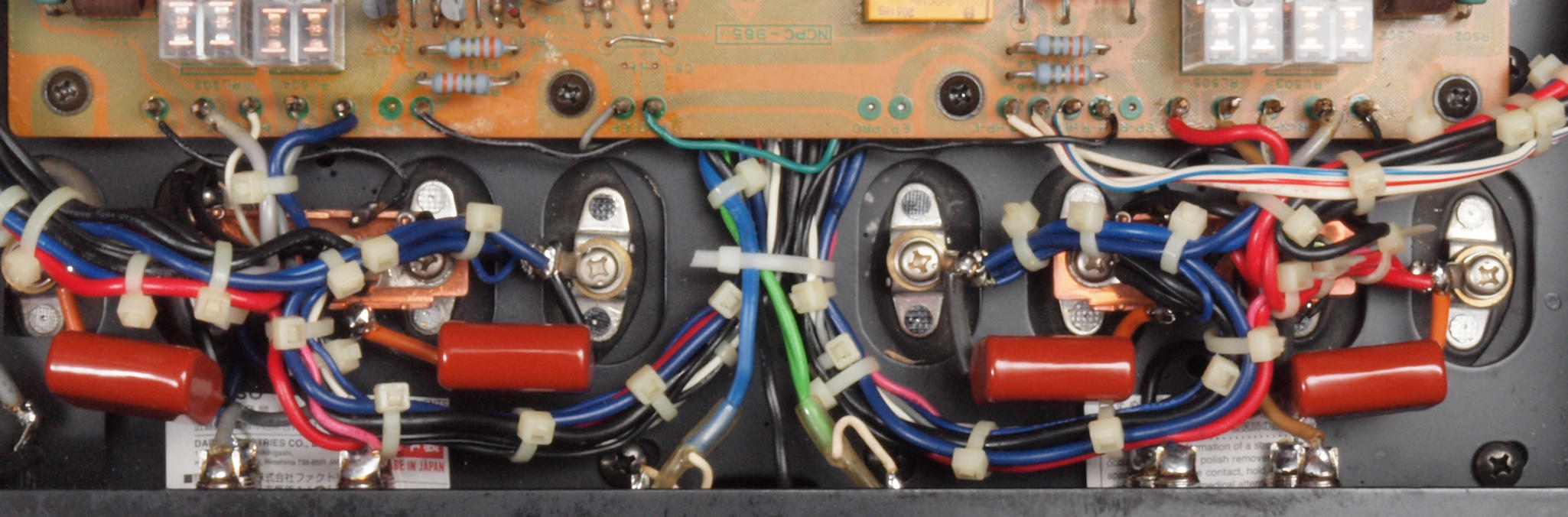

Ｃ７．全面パネルを取り修理中

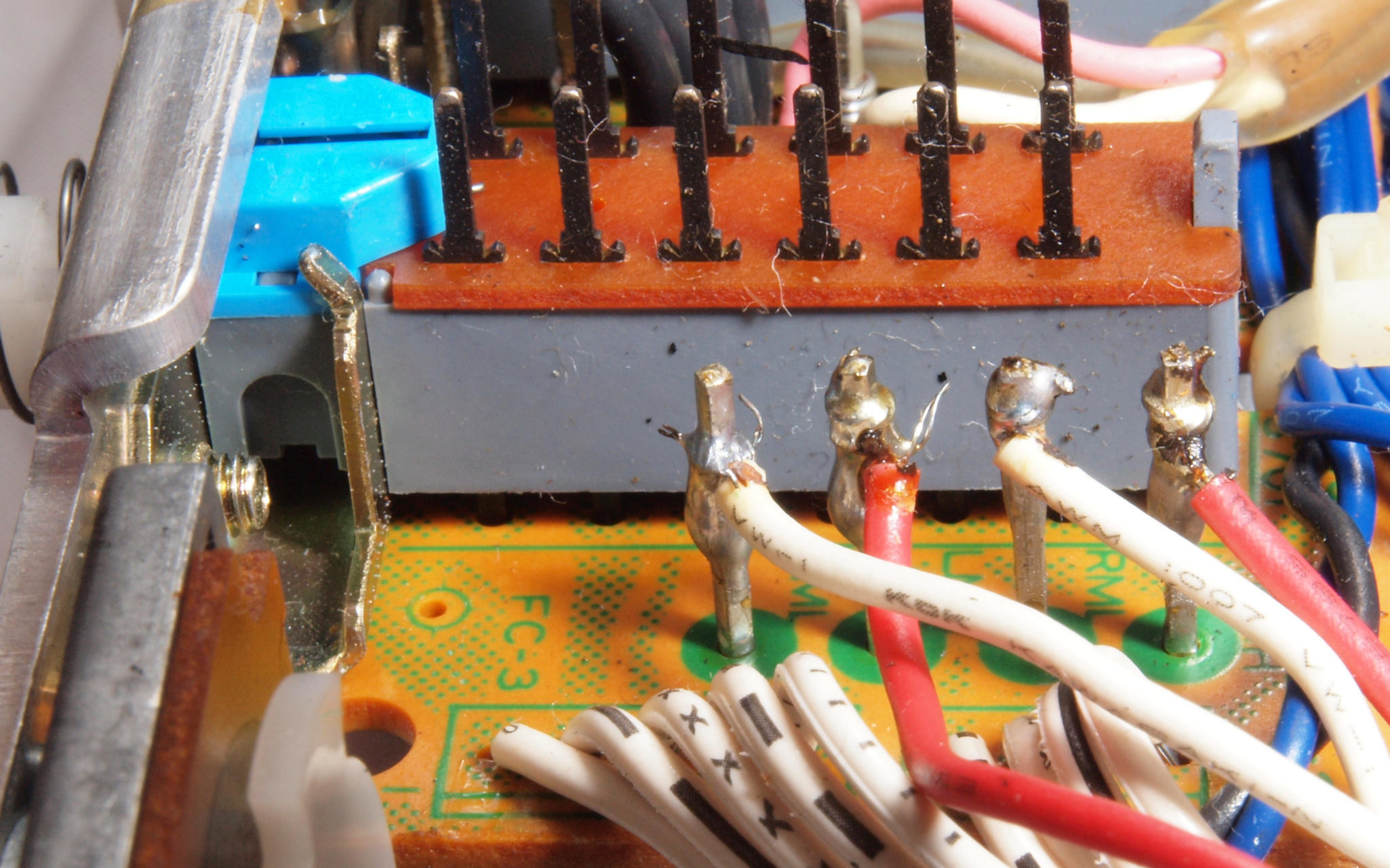

Ｃ７Ａ．　修理前　電源ＳＷ　戻らない、シゴクトやっと戻る。 　　　　　　　　　　　接点が焼損している場合は、リレー投入に改造が必要

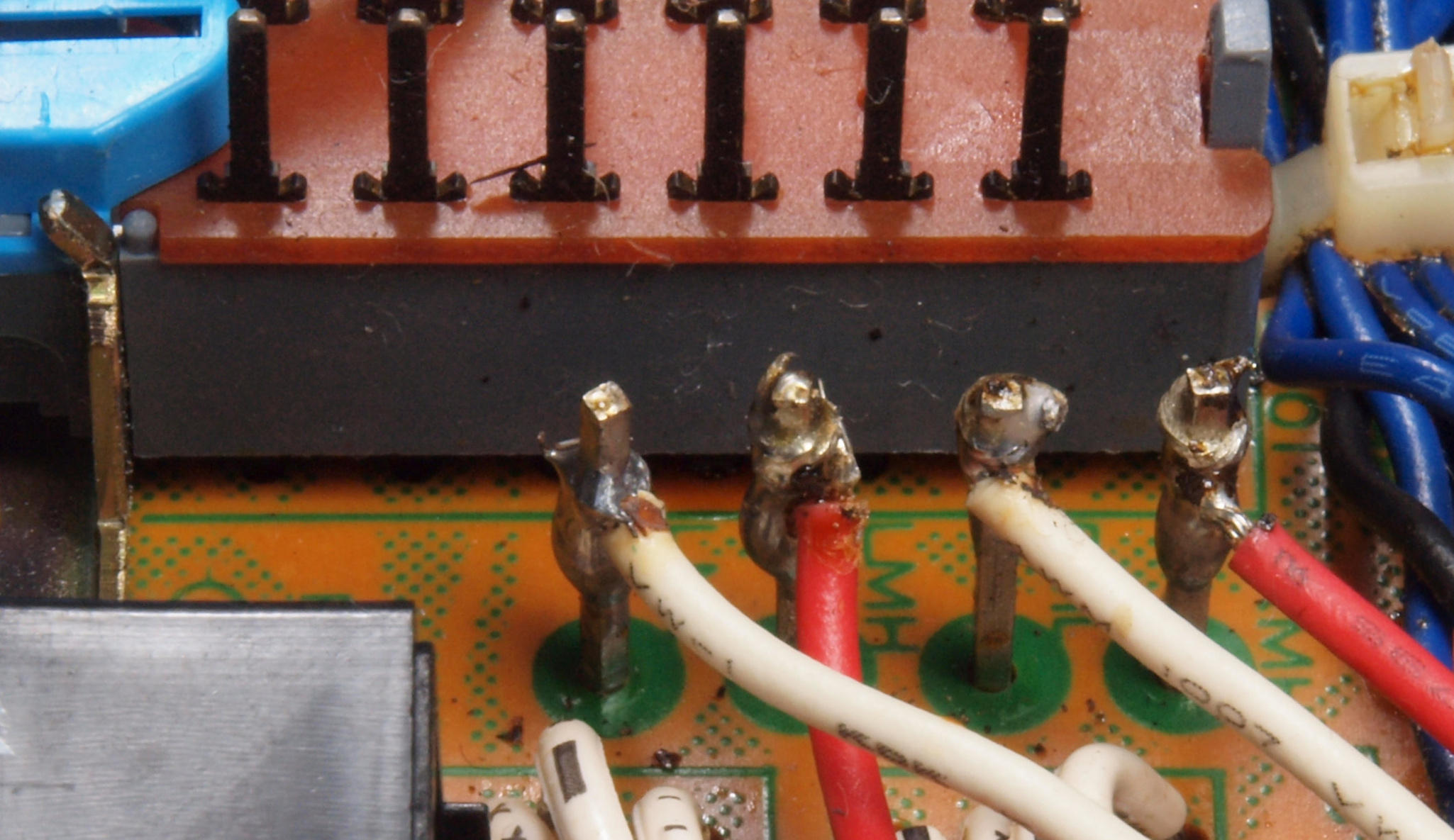

Ｃ７Ｂ．　修理中　電源ＳＷ　分解する

Ｃ７Ｃ．　修理中　電源ＳＷ　接点はかなり焼けている

Ｃ７Ｄ．　修理後　電源ＳＷ　しばらくは持つでしょう

Ｃ７Ｅ．　修理後　やはり電源投入リレーを増設する、よって上記のＳＷはこのリレーを入／切りするのみ 　　　　　　　　　　　接点容量は１０Ａ×２

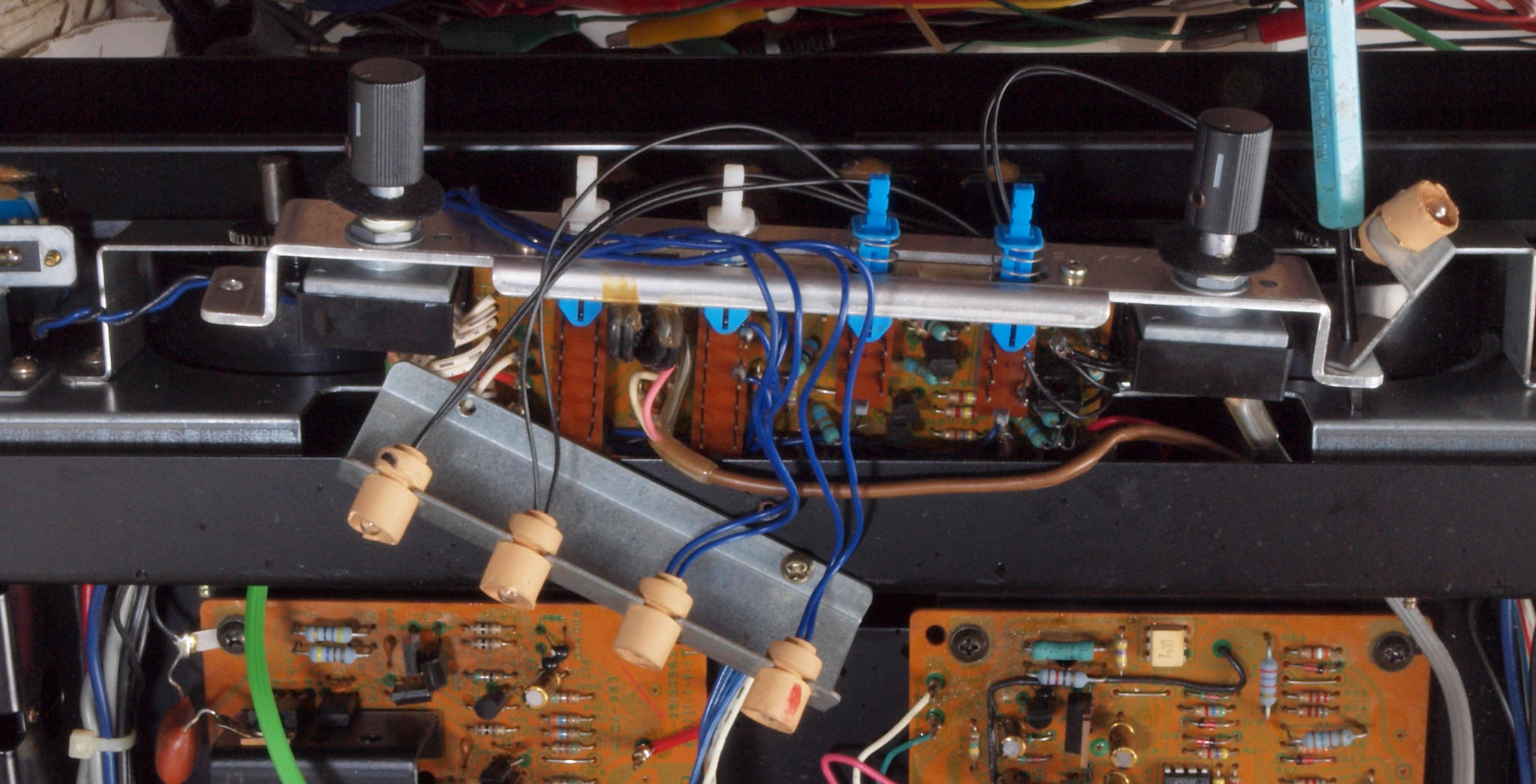

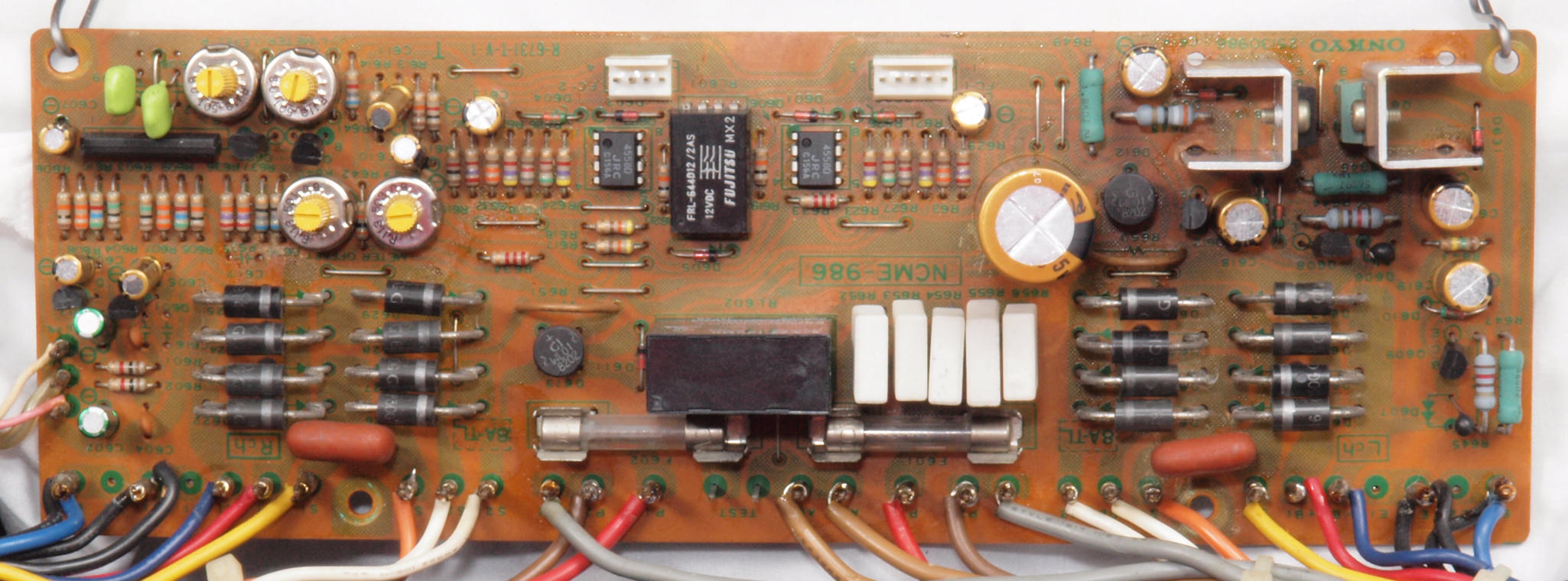

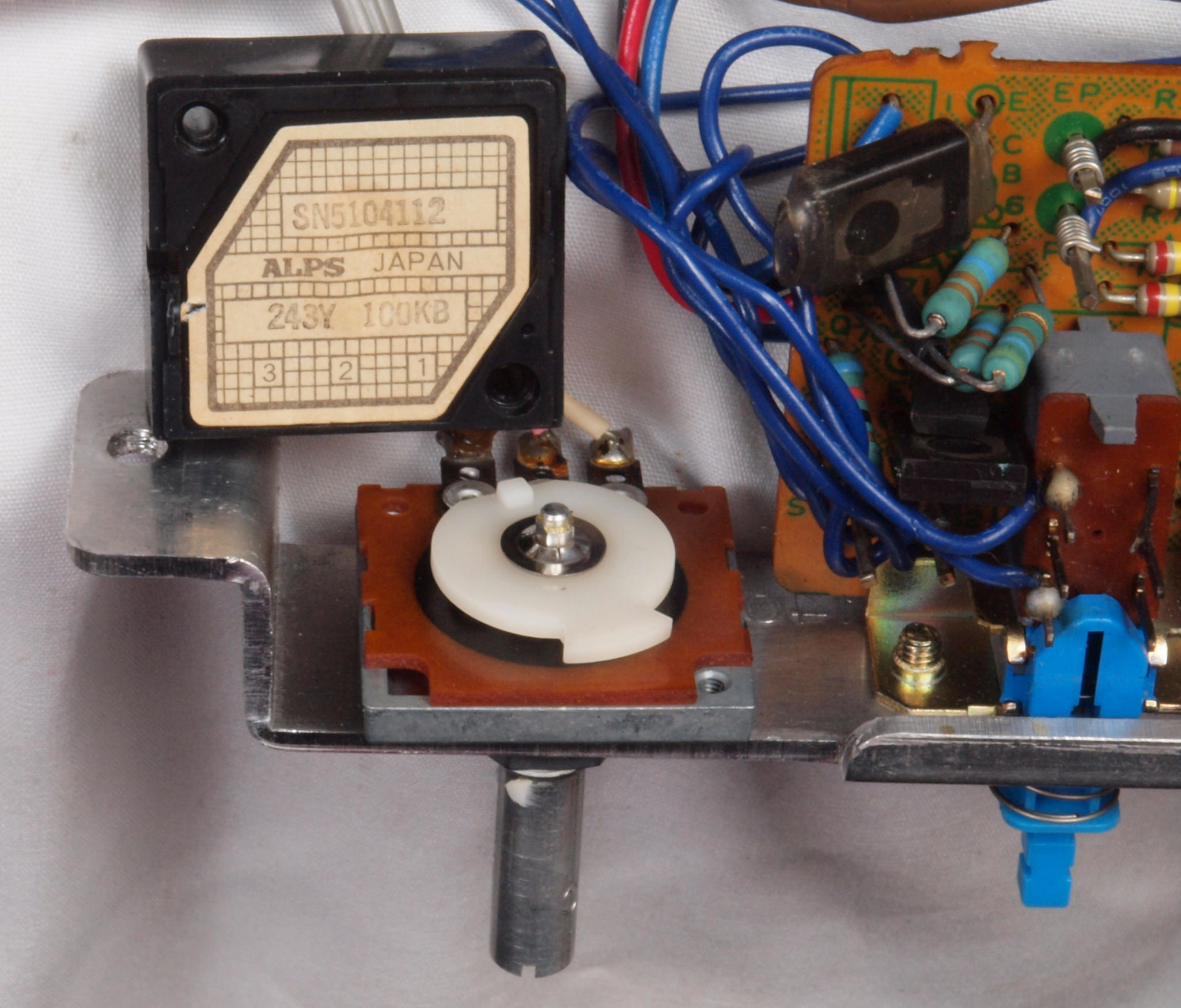

Ｃ８Ａ．　修理前　SW・VR基板

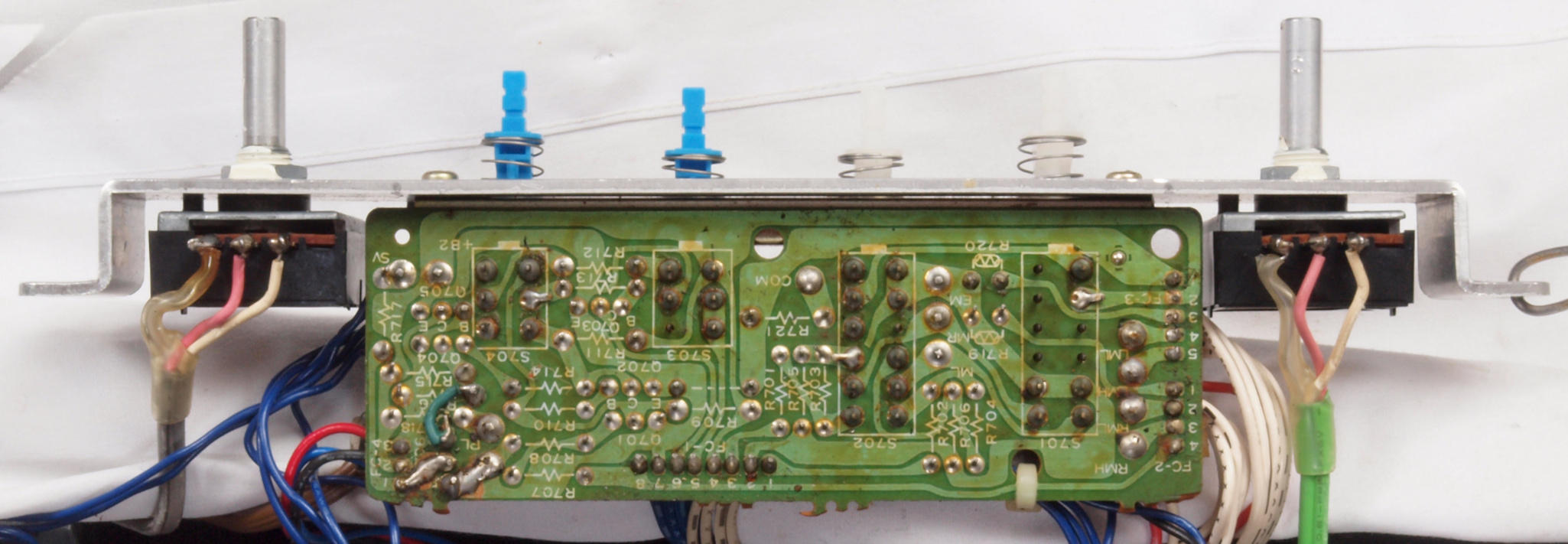

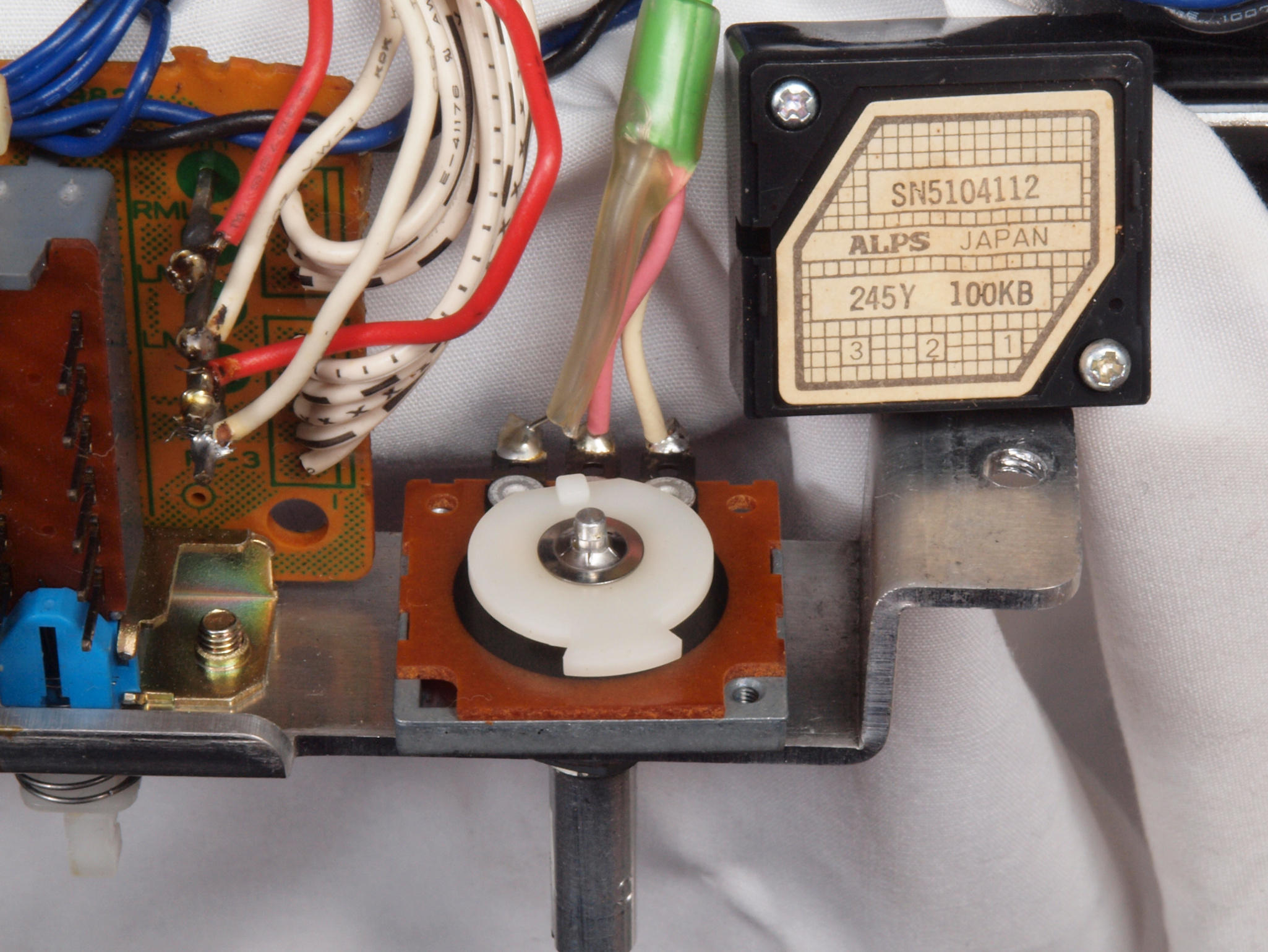

Ｃ８B．　修理中　SW・VR基板裏　VR清掃中

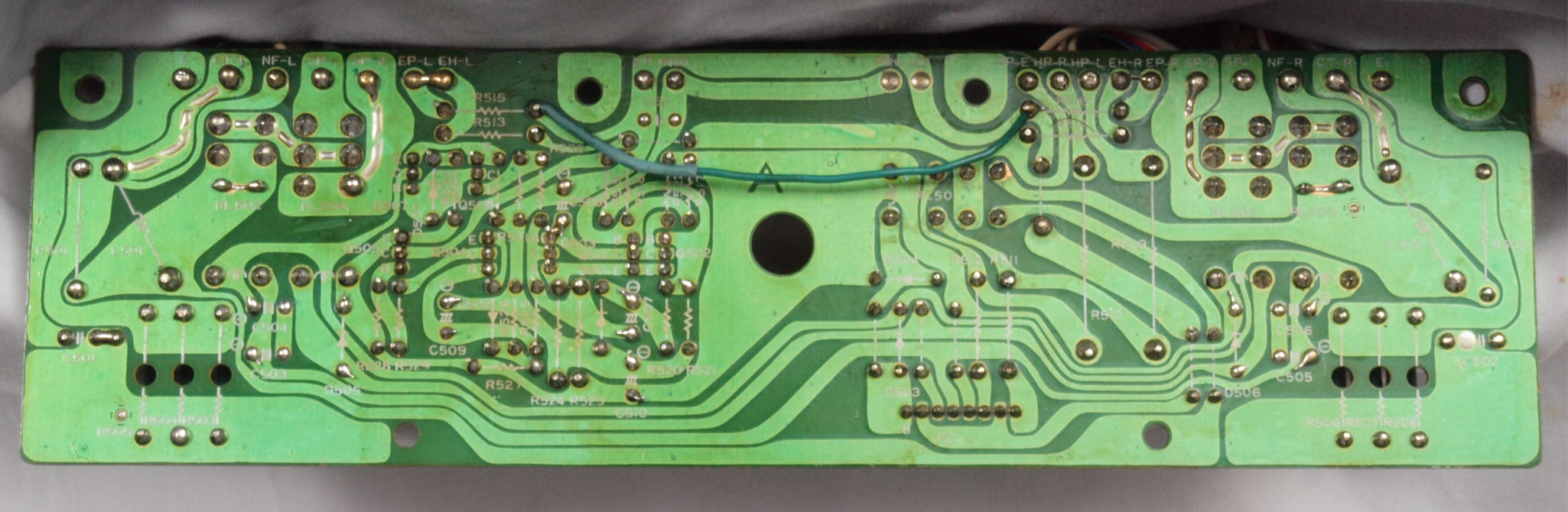

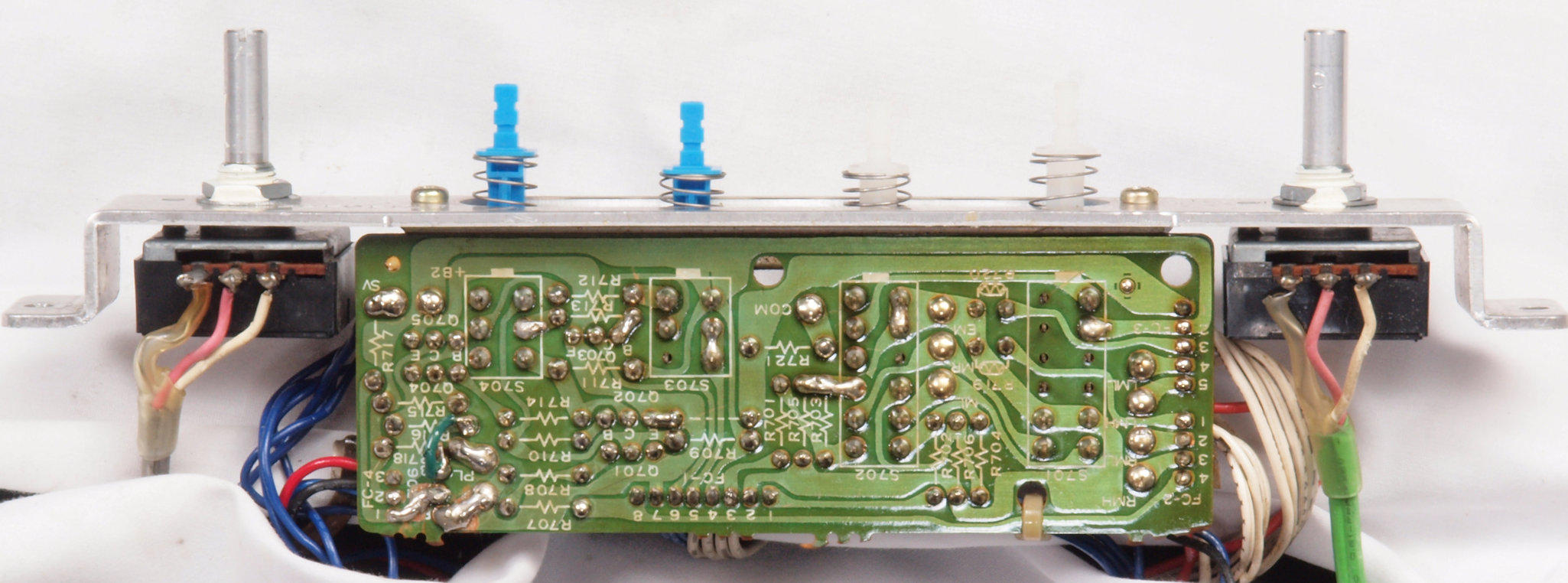

Ｃ８C．　修理前　SW・VR基板裏

Ｃ８D．　修理後　SW・VR基板裏　洗浄後コートを塗る

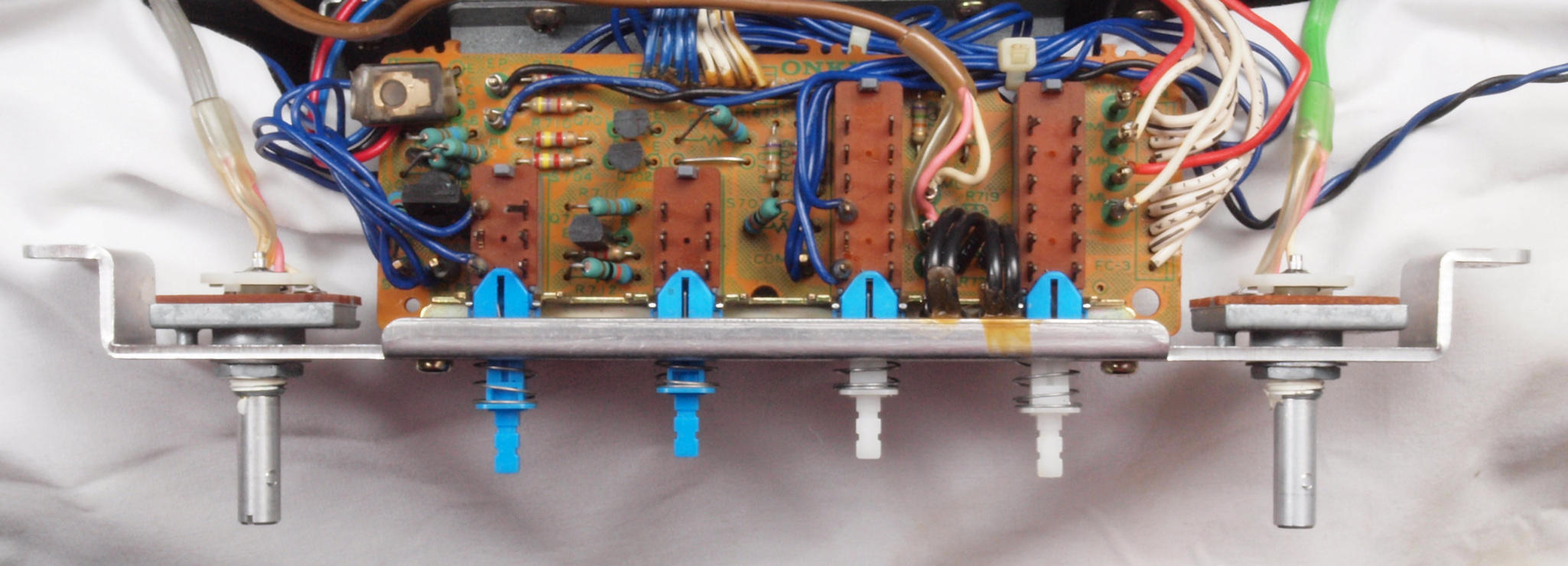

Ｃ８E．完成SW・VR基板裏

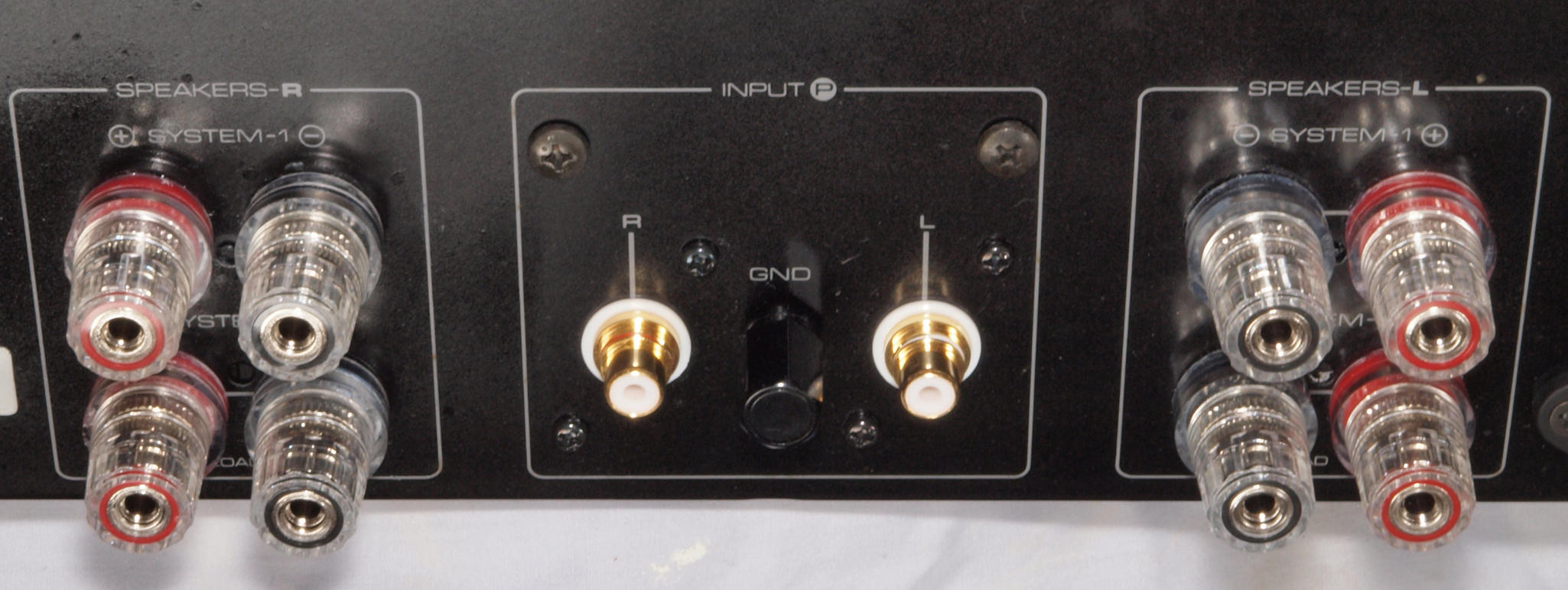

Ｃ９Ａ．　修理前　ＲＣＡ端子

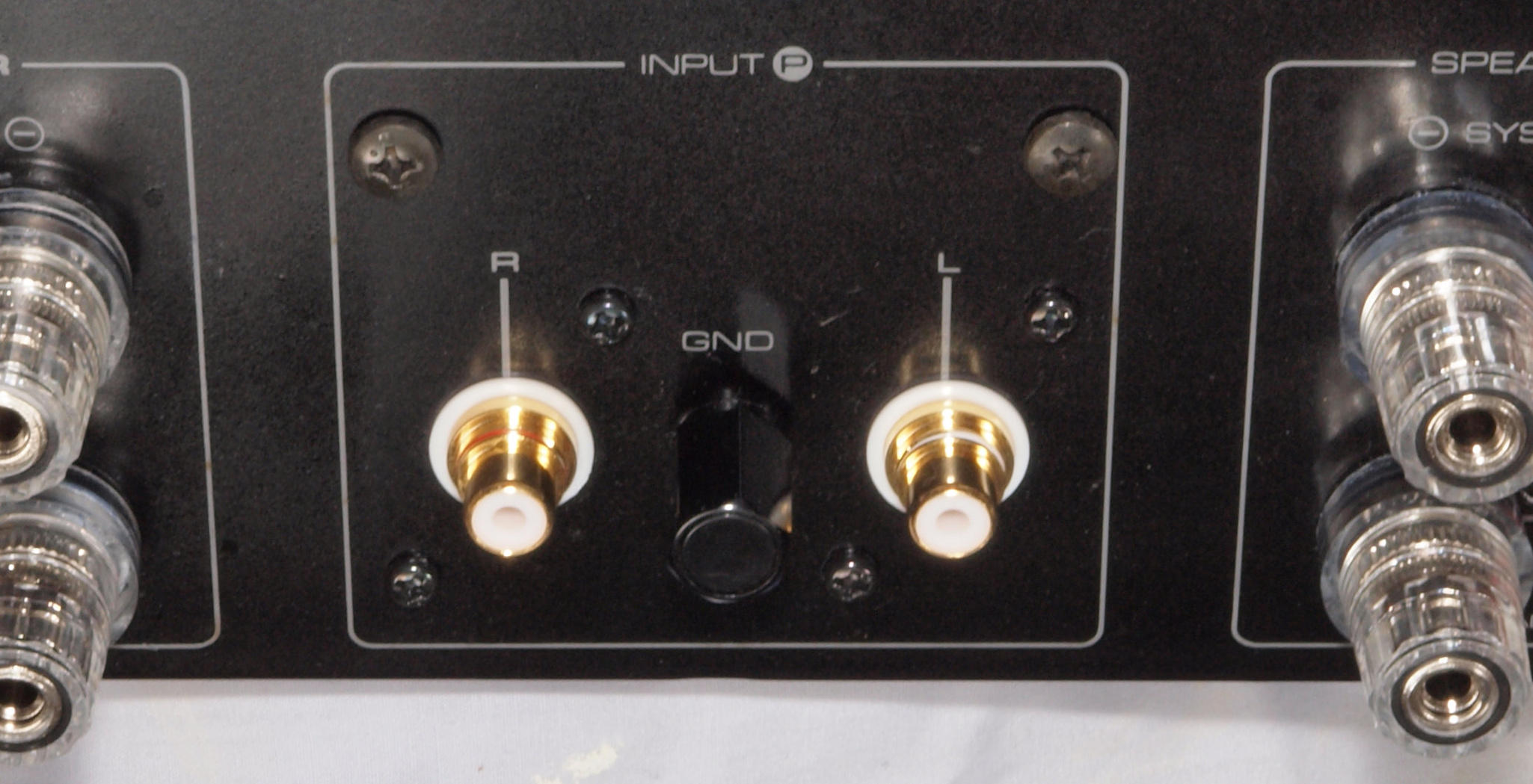

Ｃ９Ｂ．　修理後　ＲＣＡ端子　 　ＷＢＴ−０２０１　使用

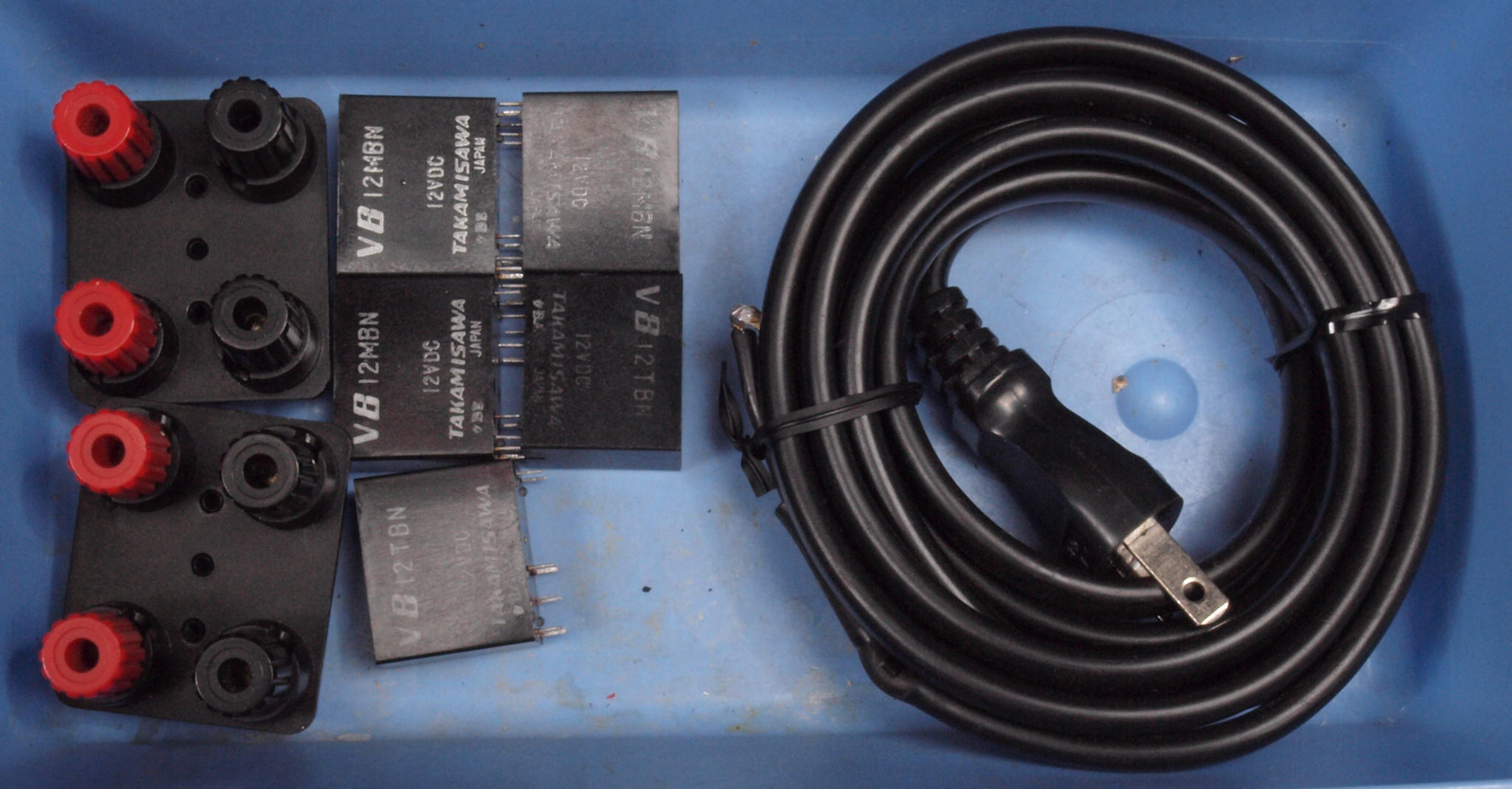

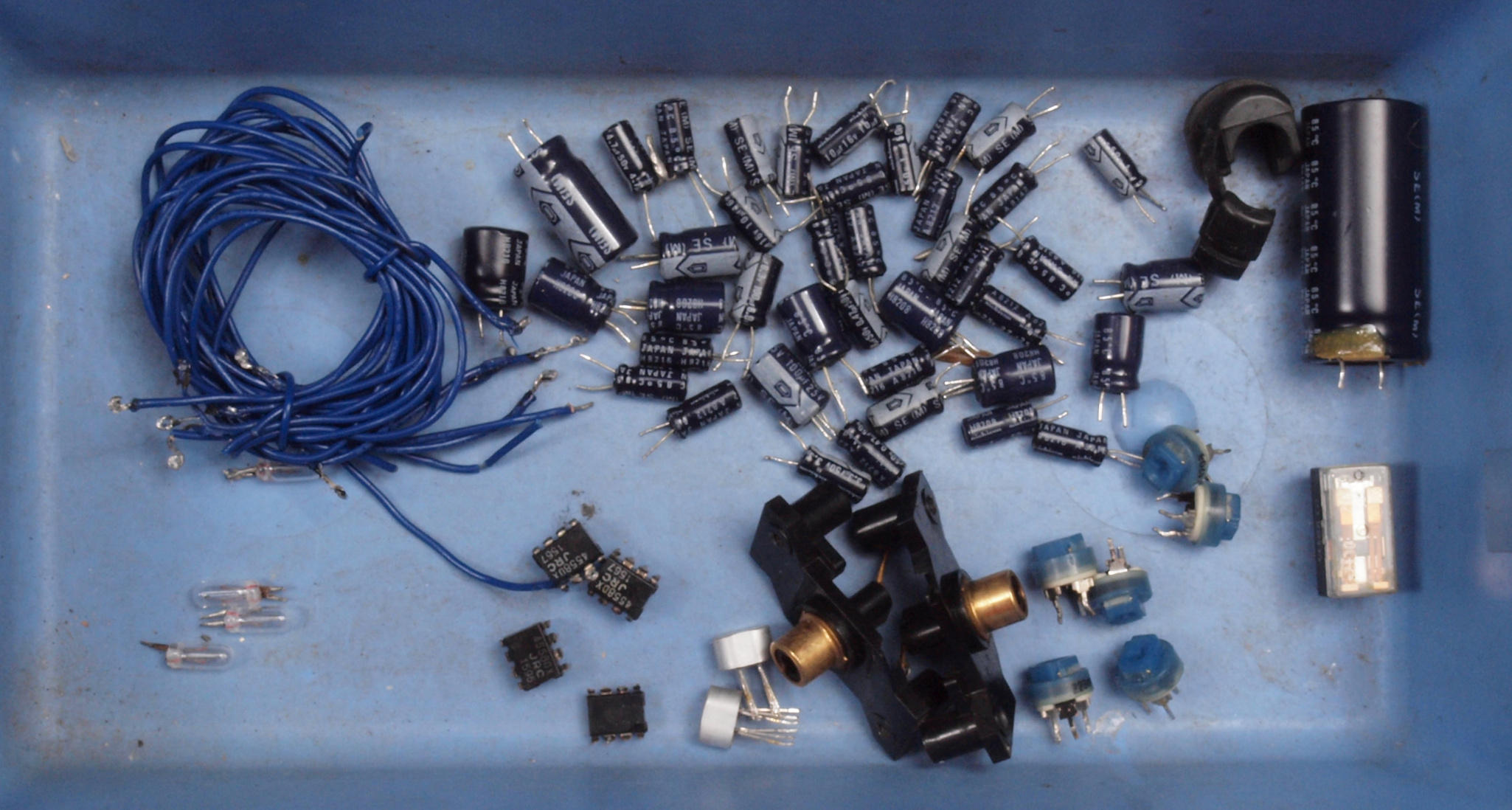

ＣＡ．交換した部品

C−ＢＡ．　修理前　上から見る

ＣＢＢ．　修理後　上から見る

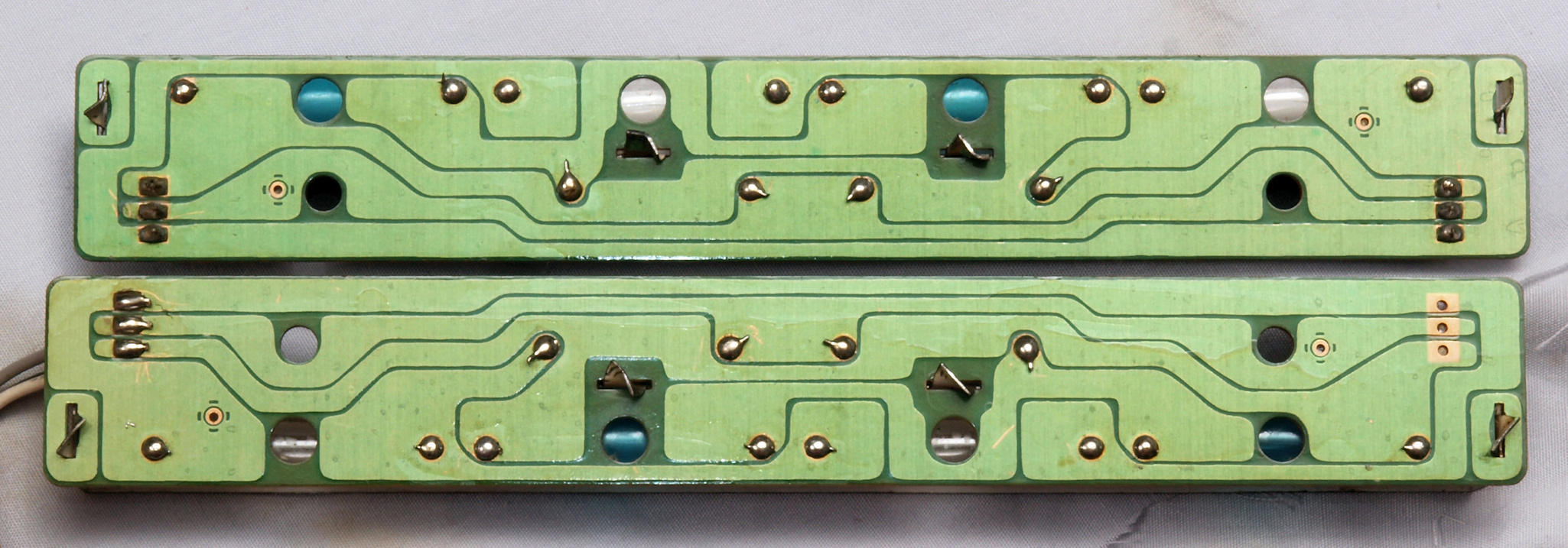

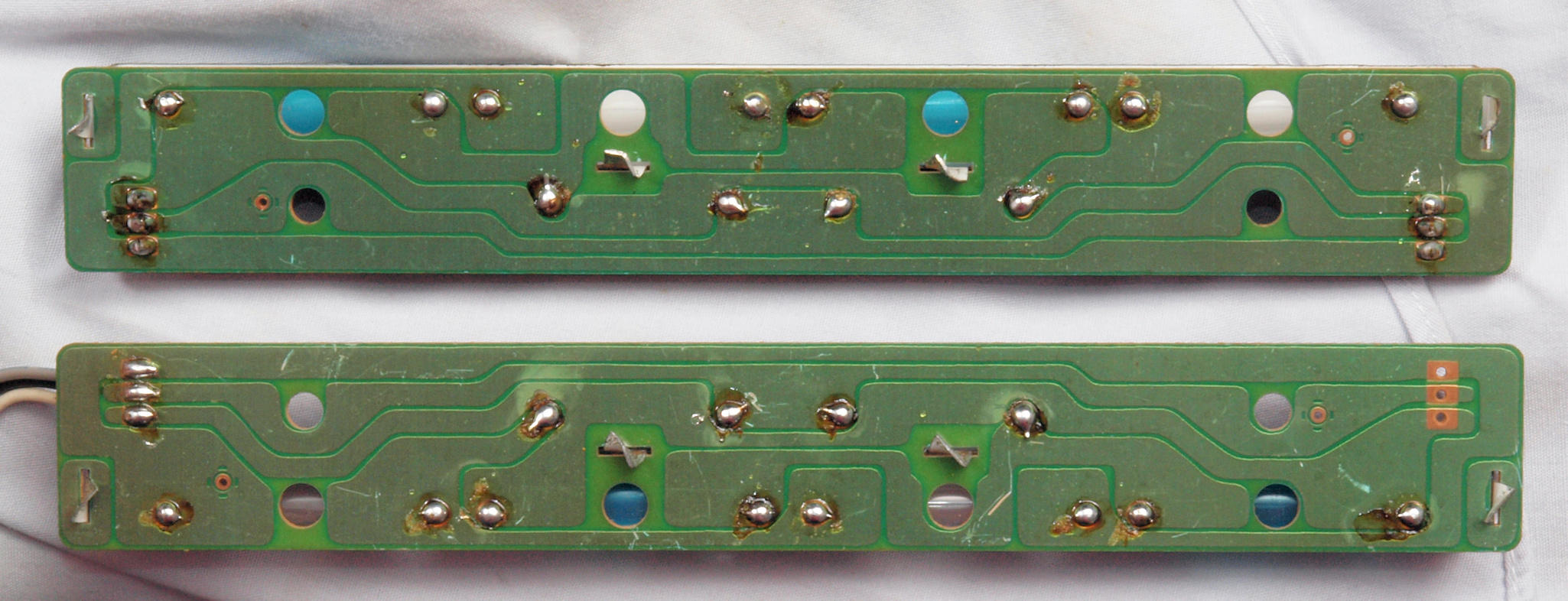

ＣＢＣ．　修理前　下から見る

ＣＢＤ．　修理後　下から見る

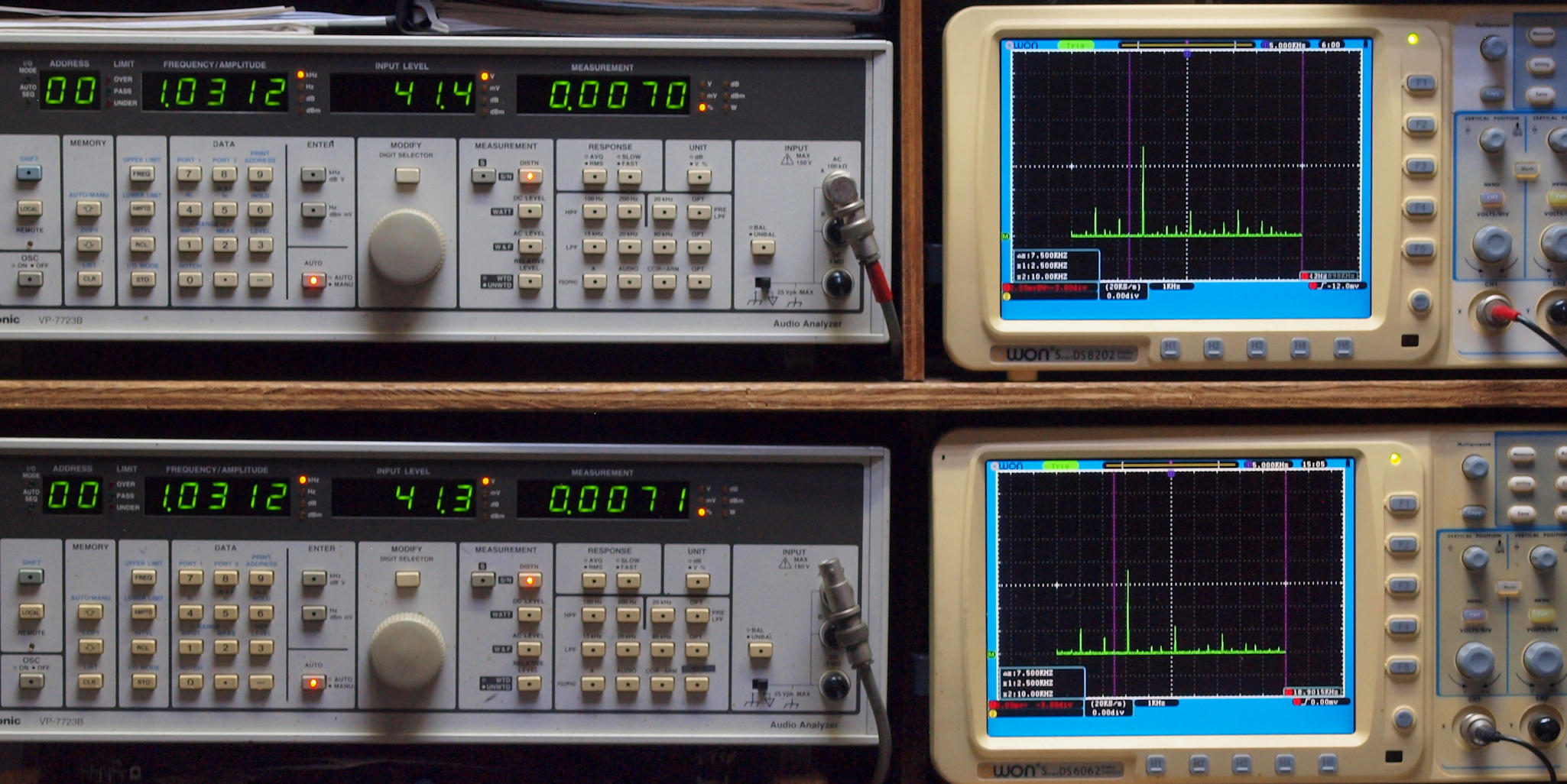

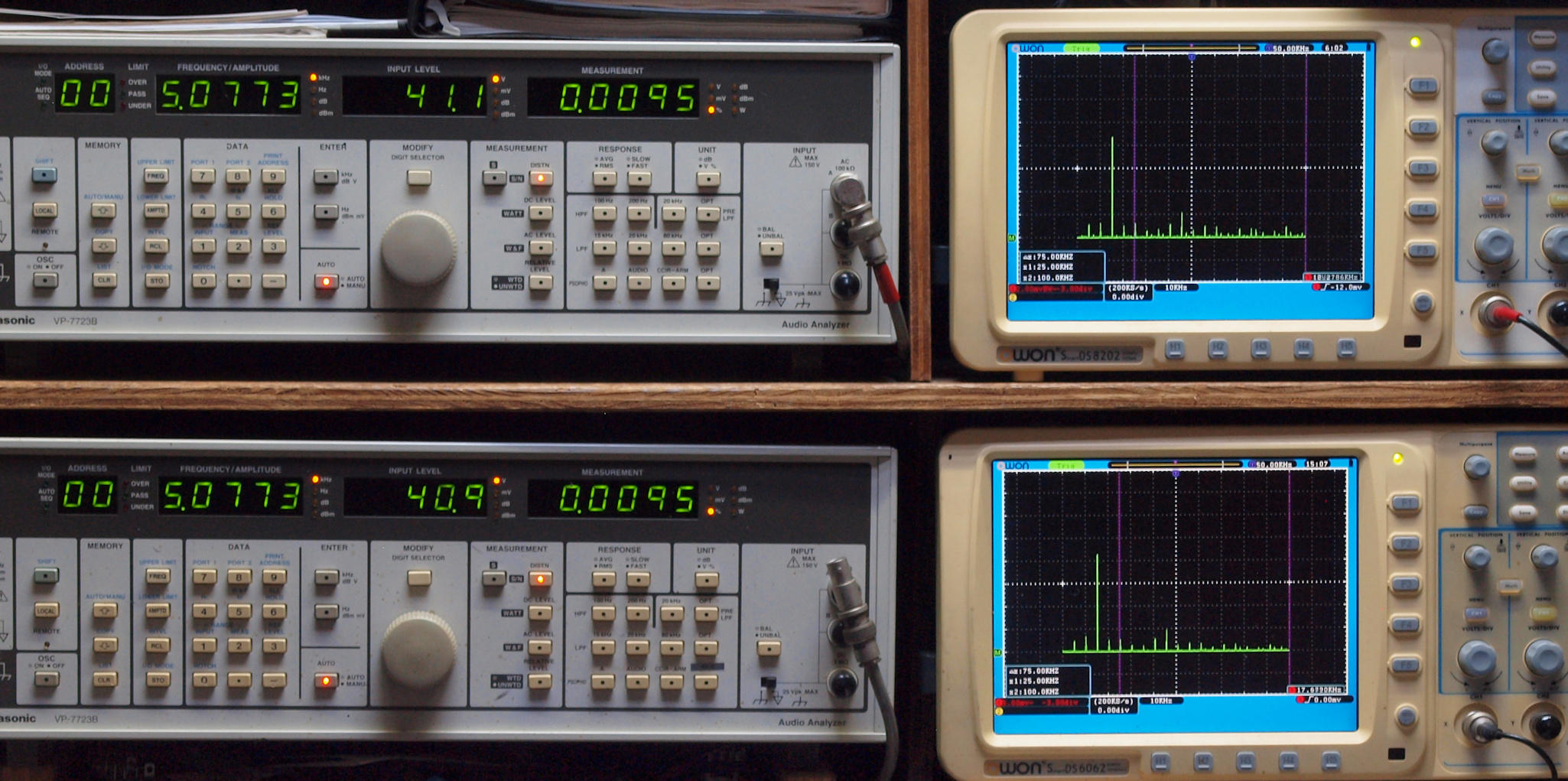

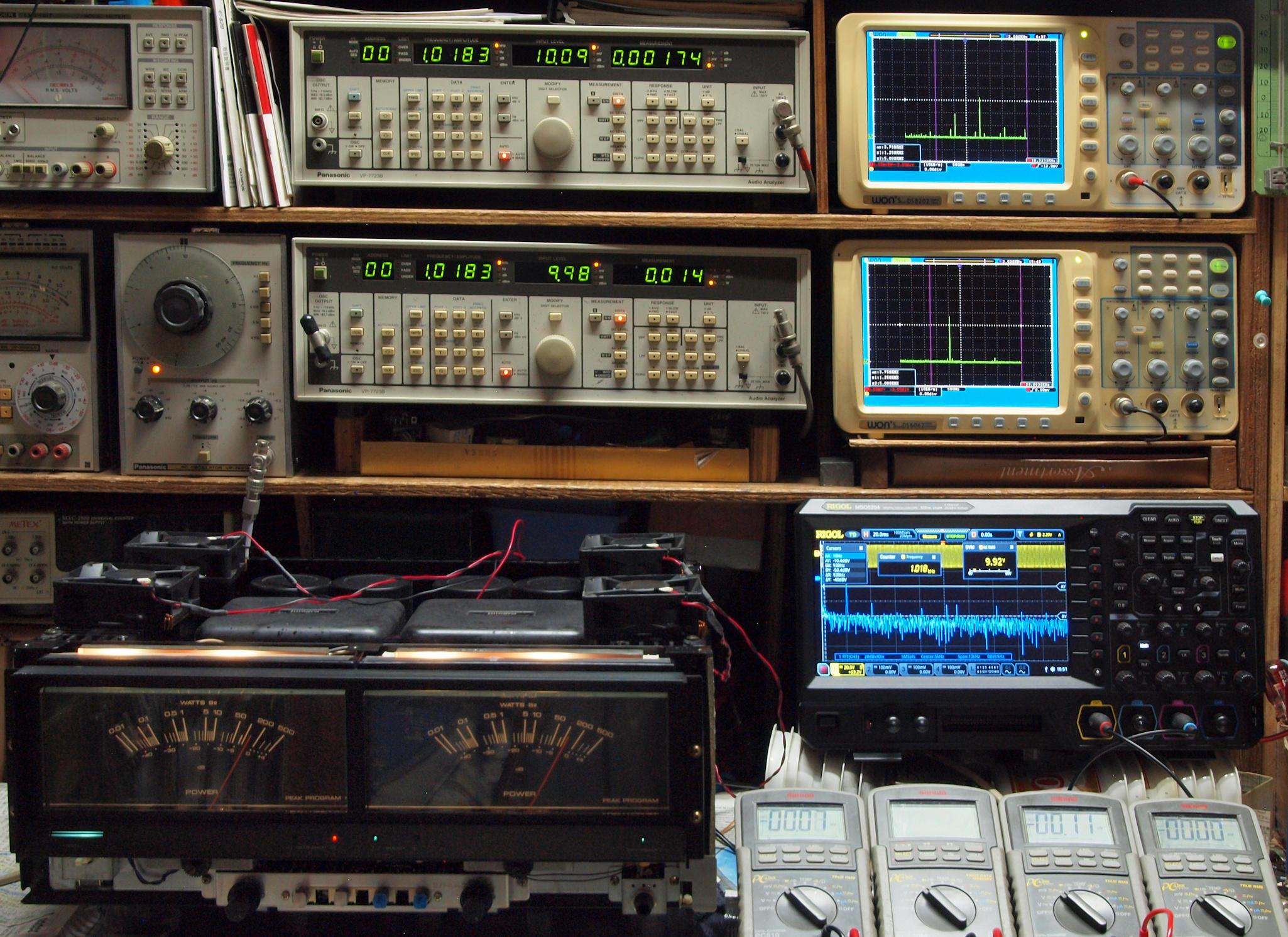

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

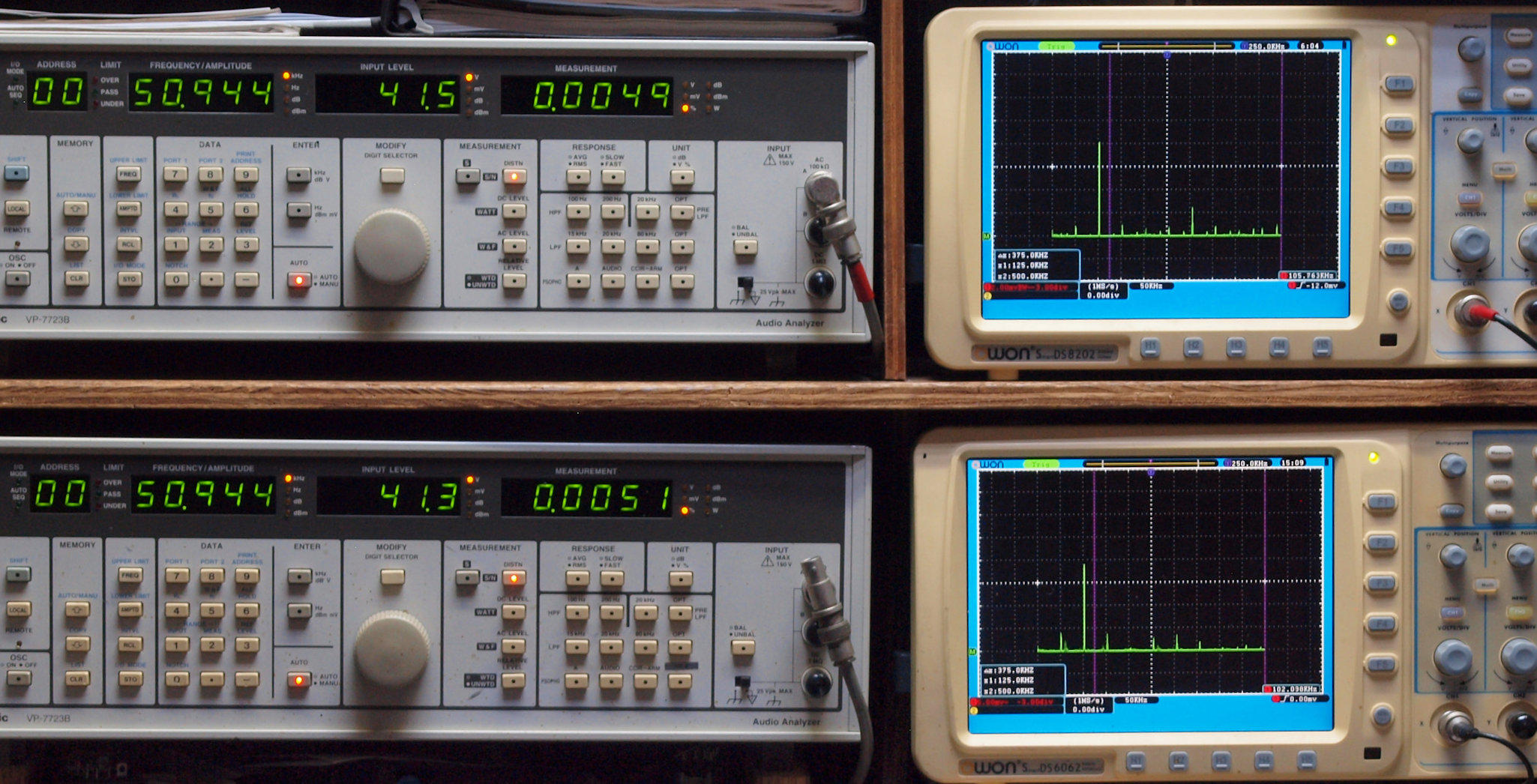

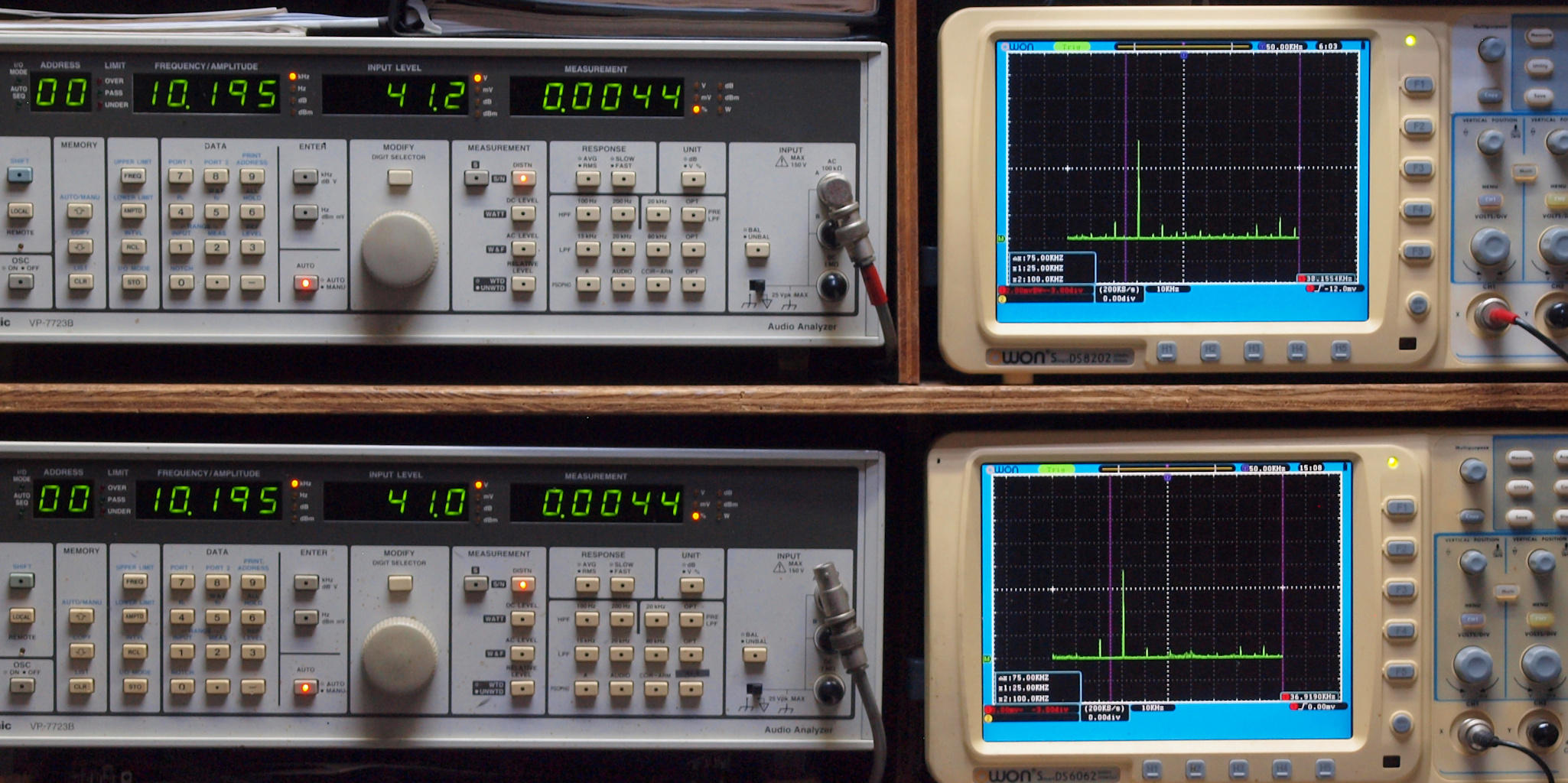

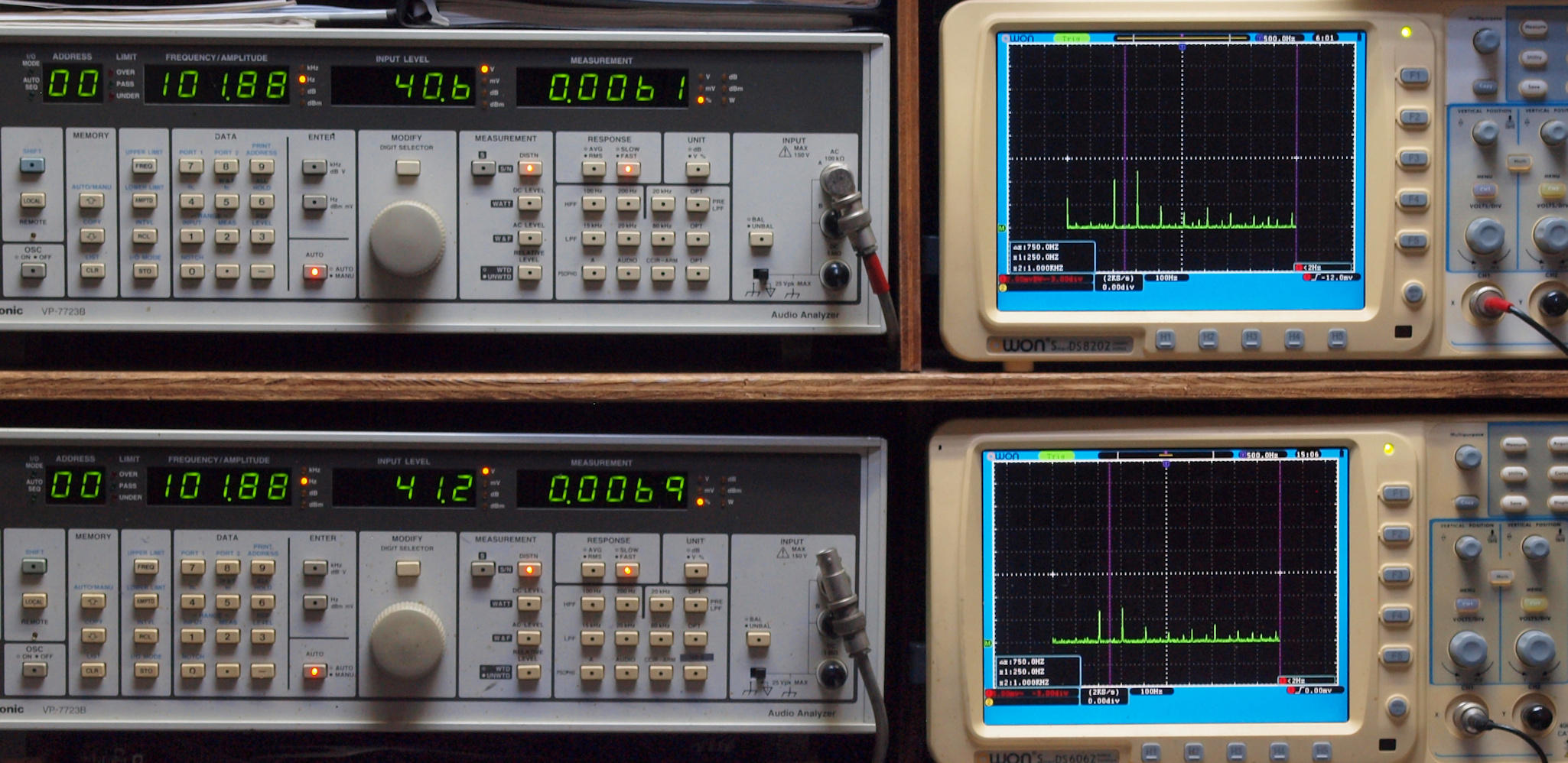

Ｅ２１．　５０Ｈｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０１９％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０１９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０１７％歪み。 　　　　　　　 　　　　 　Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０１９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　５００Ｈｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０２２％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０２２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０２６％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０２５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０４０％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０４１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０３８％歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０３８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　５０ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０７４％歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０７４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

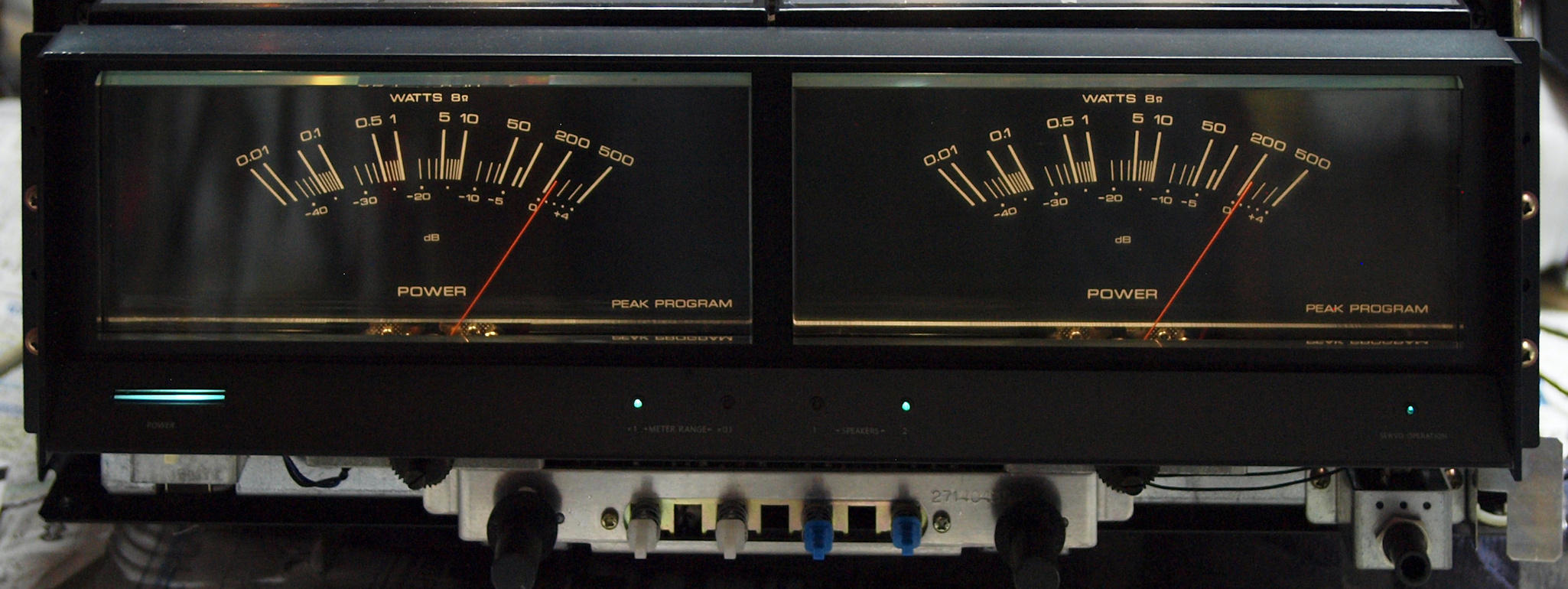

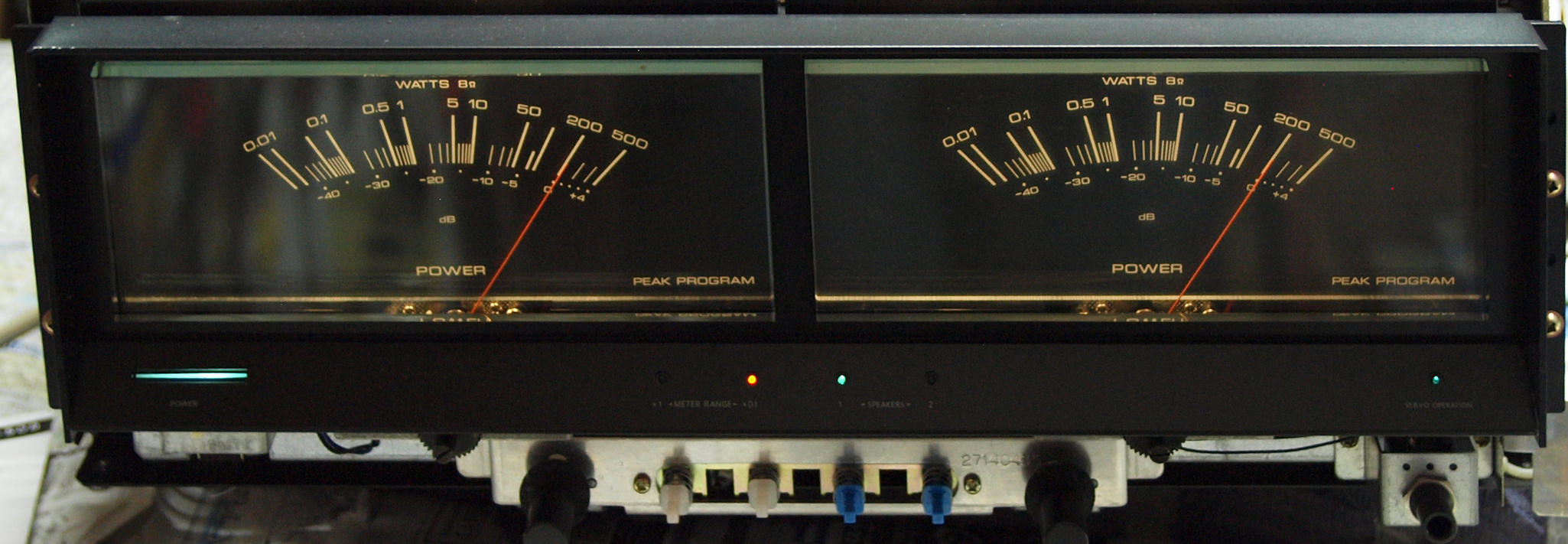

Ｅ２９．　その時のパネル表示

Ｅ２Ａ．　−３ｄＢ出力時パネル表示

Ｅ４．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｓ．　ＯＮＫＹＯ　Ｍ−５０９　の仕様（カタログ・マニアルより）

型式 Wスーパーサーボ方式　ステレオパワーアンプ　ＯＮＫＹＯ　Ｍ−５０９ アンプ部 実効出力(20Hz〜20kHz) 280W+280W(4Ω)、　200W+200W(8Ω) ダイナミックパワー(1kHz) 280W+280W(8Ω) 全高調波歪率(THD、20Hz〜20kHz、実効出力時) 0.003%以下 混変調歪率(70Hz:70kHz＝4:1、実効出力時) 0.003%以下 パワーバンドウィズス(IHF-3dB、THD 0.2%) 5Hz〜100kHz 利得 28.5dB 周波数特性 1Hz〜100kHz （+0 -1.5dB） S/N(IHF-Aネットワーク、入力シャント) 120dB 入力感度/インピーダンス 1.5V/47kΩ スピーカー負荷インピーダンス 4Ω〜16Ω ダンピングファクター(8Ω、1kHz) 200 出力端子 Speaker System-1、System2、Headphone トランジェントキラー動作時間 Power on/of :5sec/100msec メータ部 レンジ切換え x1(0dB＝200W)、　x0.1(0dB＝20W) 指示範囲 -40dB〜-4dB 指示精度 0±1dB、-10±2dB、-20±3dB 応答速度(-∞→0dB) 100μsec 復帰速度(0dB→-20dB) 1sec 総合 使用半導体 トランジスタ:82個、　FET:4個、　IC:7個、　ダイオード:86個 電源電圧 AC100V、50Hz/60Hz AC出力 Powerスイッチ非連動、600W最大 消費電力(電気用品取締法) 320W 外形寸法 幅480x高さ191x奥行439mm 重量 31kg 価格 ￥350,000(1983年頃)
