Ｃｈｒｉｓｋｉｔ　Ｍａｒｋ　�Y　Ｃｕｓｔｏｍ　修理記録２

２０２２／３／２３到着　　２０２３／３／２完成

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ５７５１（１２ＡＸ７互換）　Ｇｍ、ＩＰ測定。 ５８１４Ａ（１２ＡＵ７高信頼菅）　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定 １２ＡＸ７Gold　Ｇｍ、ＩＰ測定。 １２ＡＵ７Gold　Ｇｍ、ＩＰ測定。 Ｐ．　サイドパネル修理・塗装 Ｆ．　フロントパネル修理・塗装 Ｑ．　上下パネル修理・塗装 Ｓ．　Ｃｈｒｉｓｋｉｔ　Ｍａｒｋ　�Y　Ｃｕｓｔｏｍ　の仕様（マニアル・カタログより）

測定電源は安定化電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ１．　付属真空管。　左から「５７５１」１本目．２本目．４本目、「５８１４Ａ」１本目、２本目。 　　　　　　　真空管ハンドブック（規格表）の、 　　　　５７５１（１２ＡＸ７互換）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１ｍＡ、Ｅｇ１＝−３Ｖ」。 　　　　５８１４Ａ（１２AＵ７高信頼菅）相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０．５ｍＡ、Ｅｇ１＝−８．５Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

付属真空管。　左から「５７５１」１本目．２本目．４本目、「５８１４Ａ」１本目、２本目。

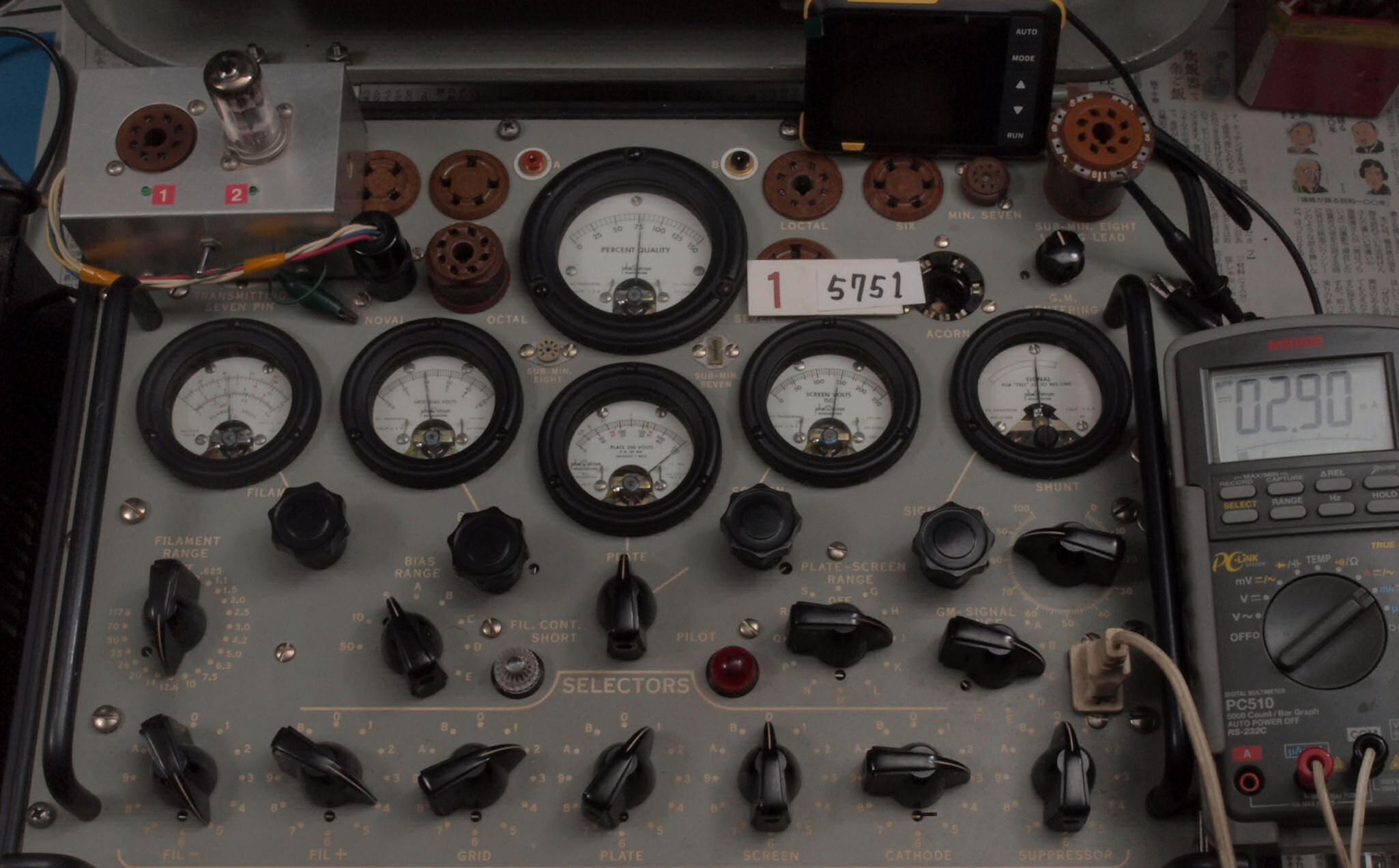

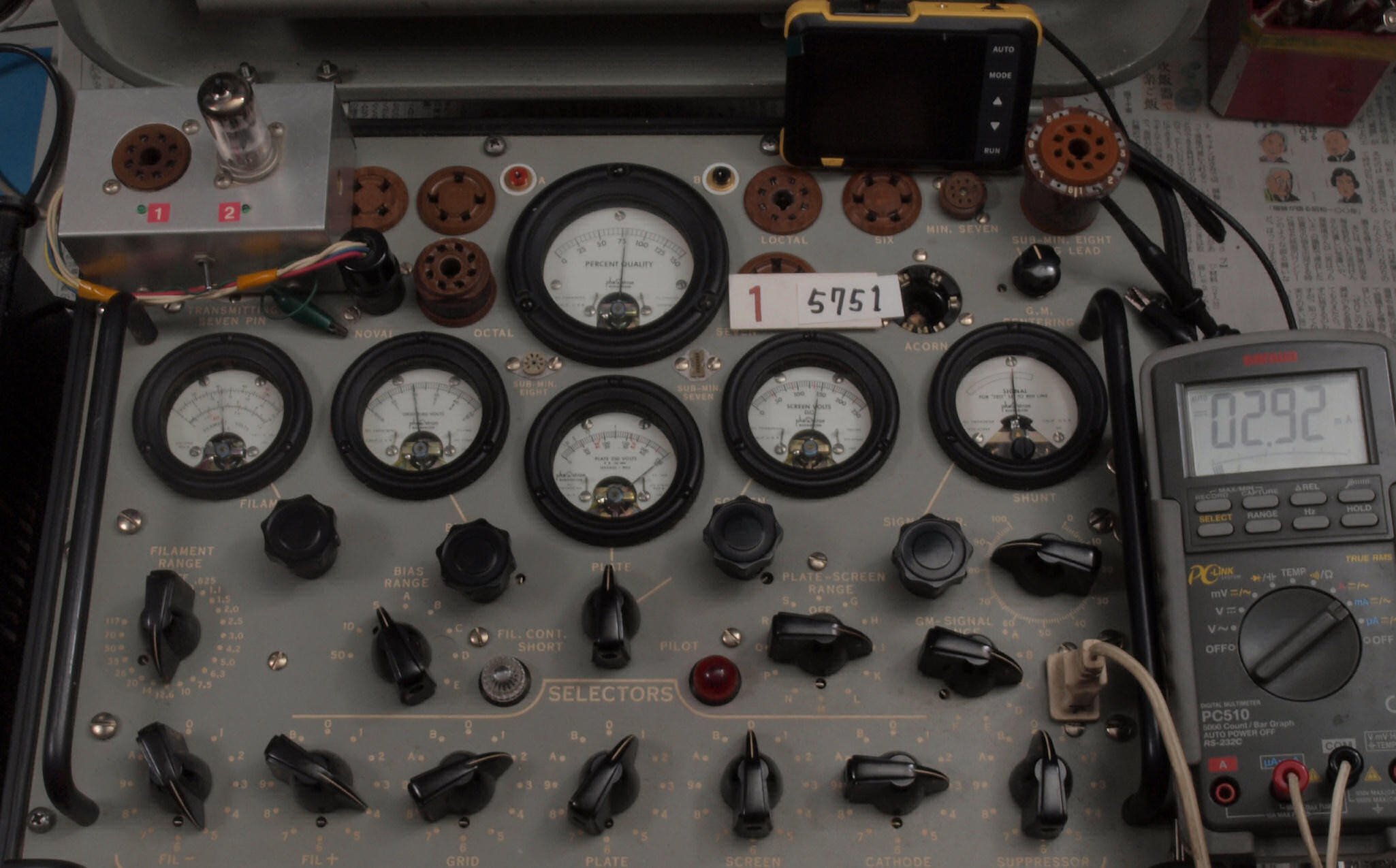

Ｕ１１．　付属１本目「５７５１」ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．２６ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

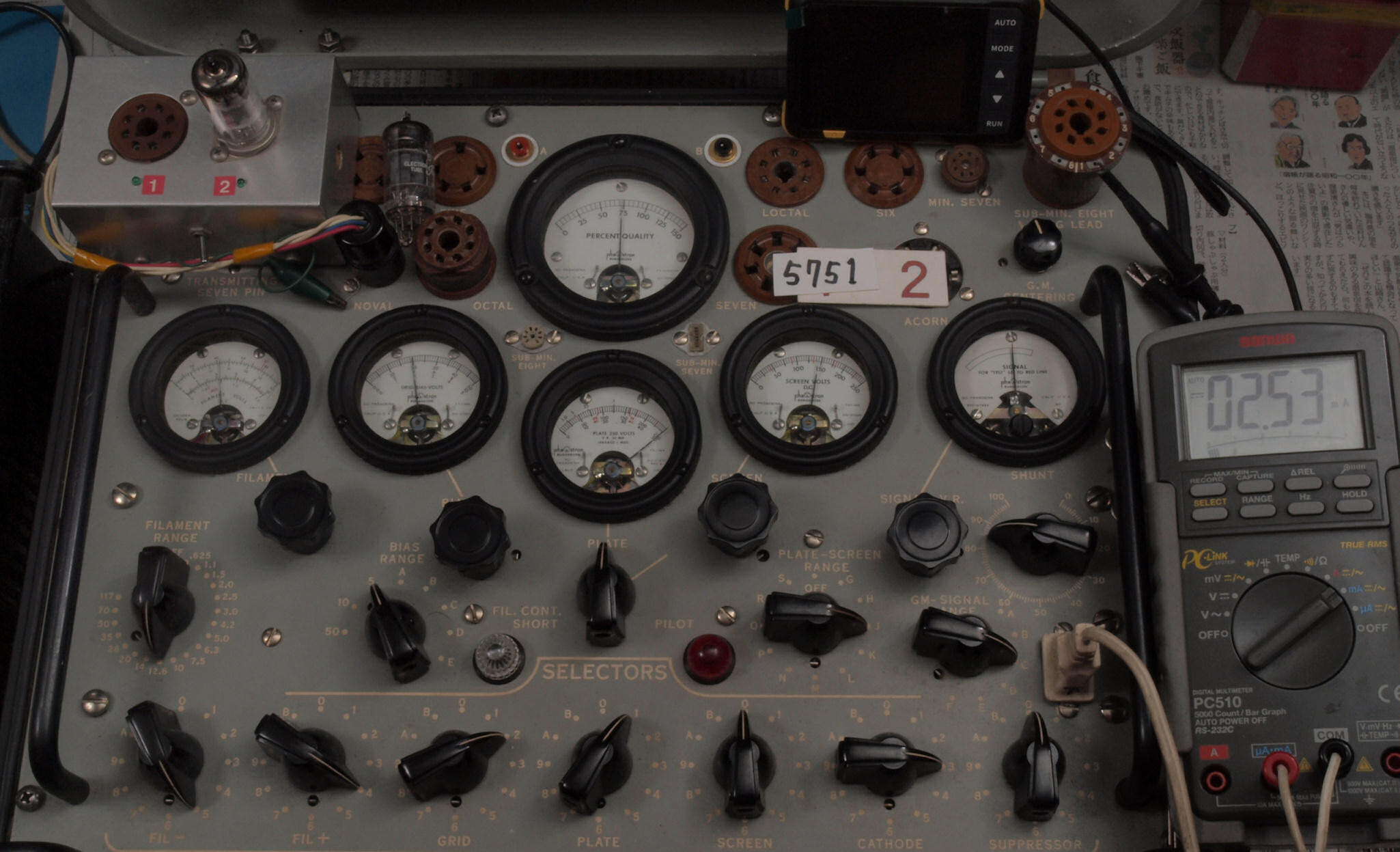

Ｕ１２．　付属１本目「５７５１」ユニット２。　Ｇｍ測定＝２２４０μmho、ＩＰ＝２．４ｍＡ。

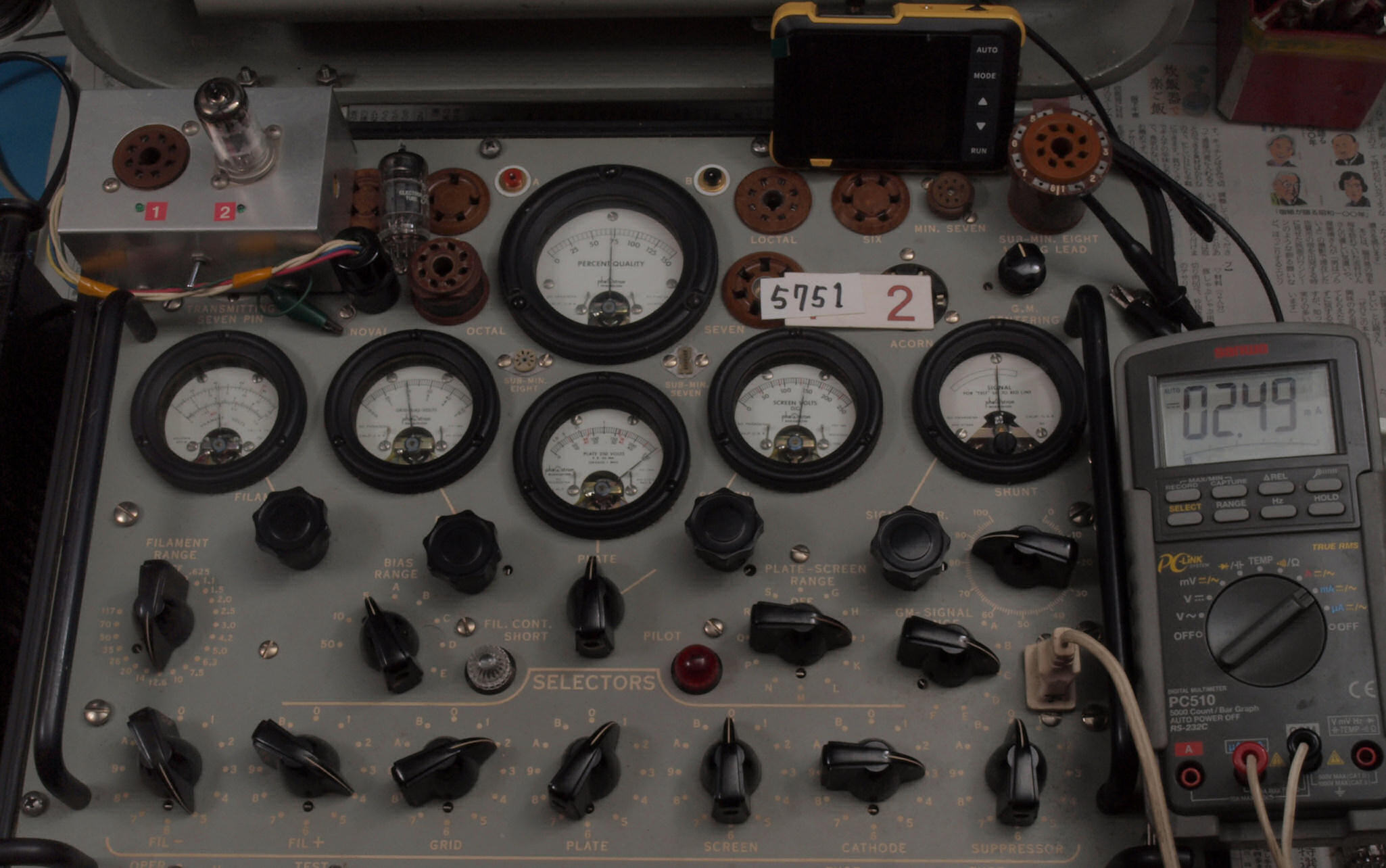

Ｕ２１．　付属２本目「５７５１」ユニット１。　Ｇｍ測定＝２２４０μmho、ＩＰ＝２．２７ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｕ２２．　付属２本目「５７５１」ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．５９ｍＡ。

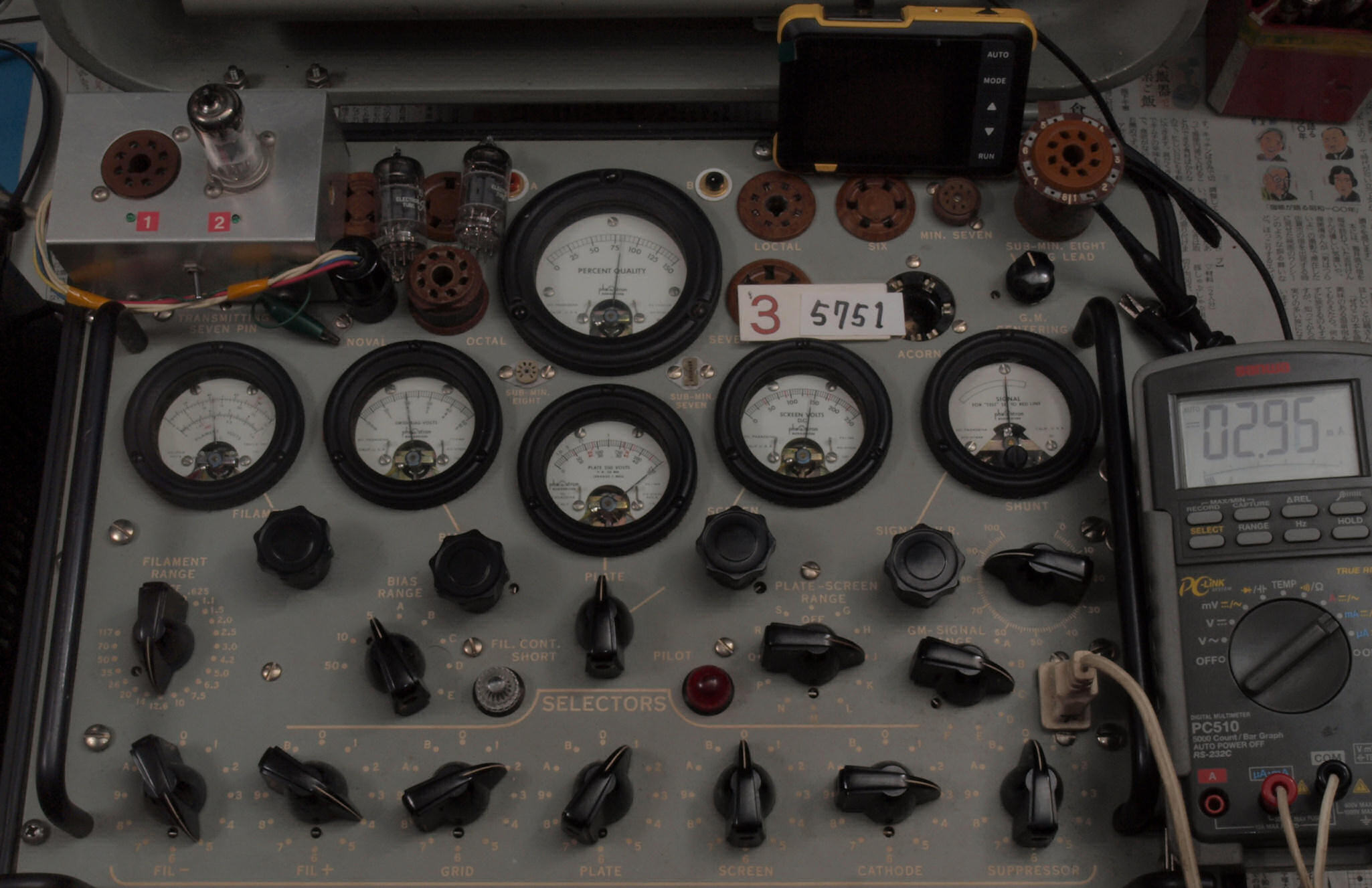

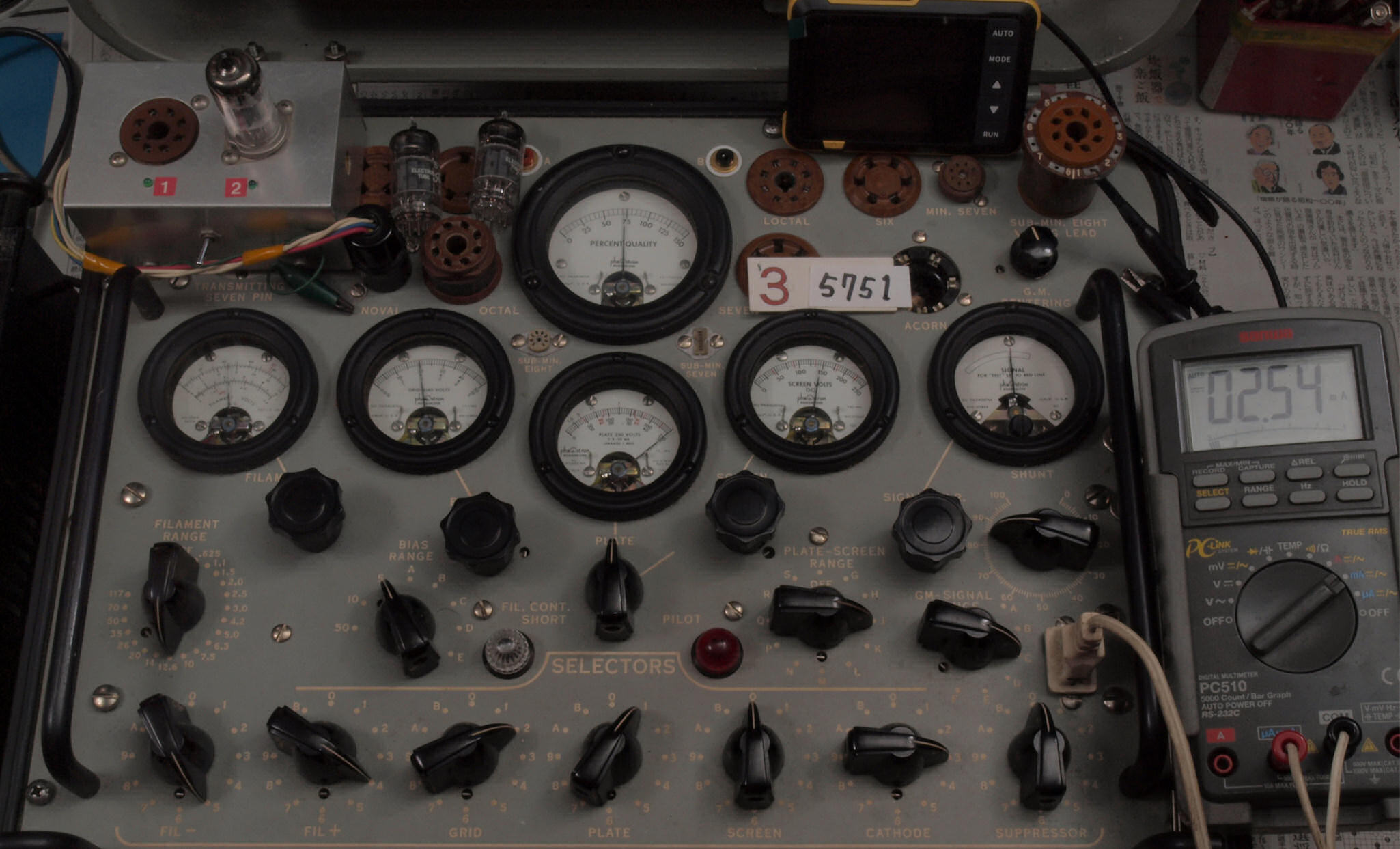

Ｕ３１．　付属３本目「５７５１」ユニット１。　Ｇｍ測定＝２１４０μmho、ＩＰ＝２．１６ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｕ３２．　付属３本目「５７５１」ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．４５ｍＡ。

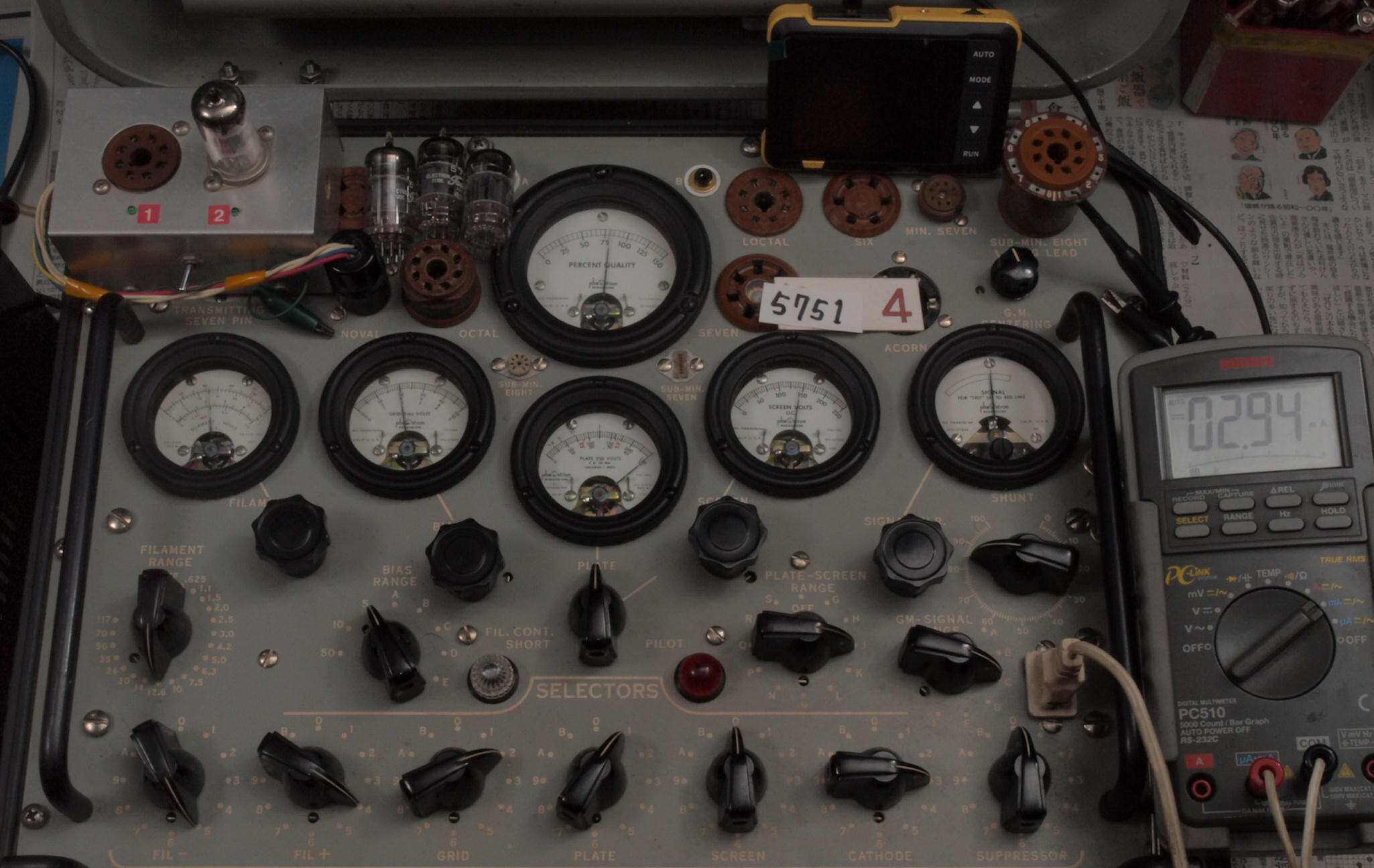

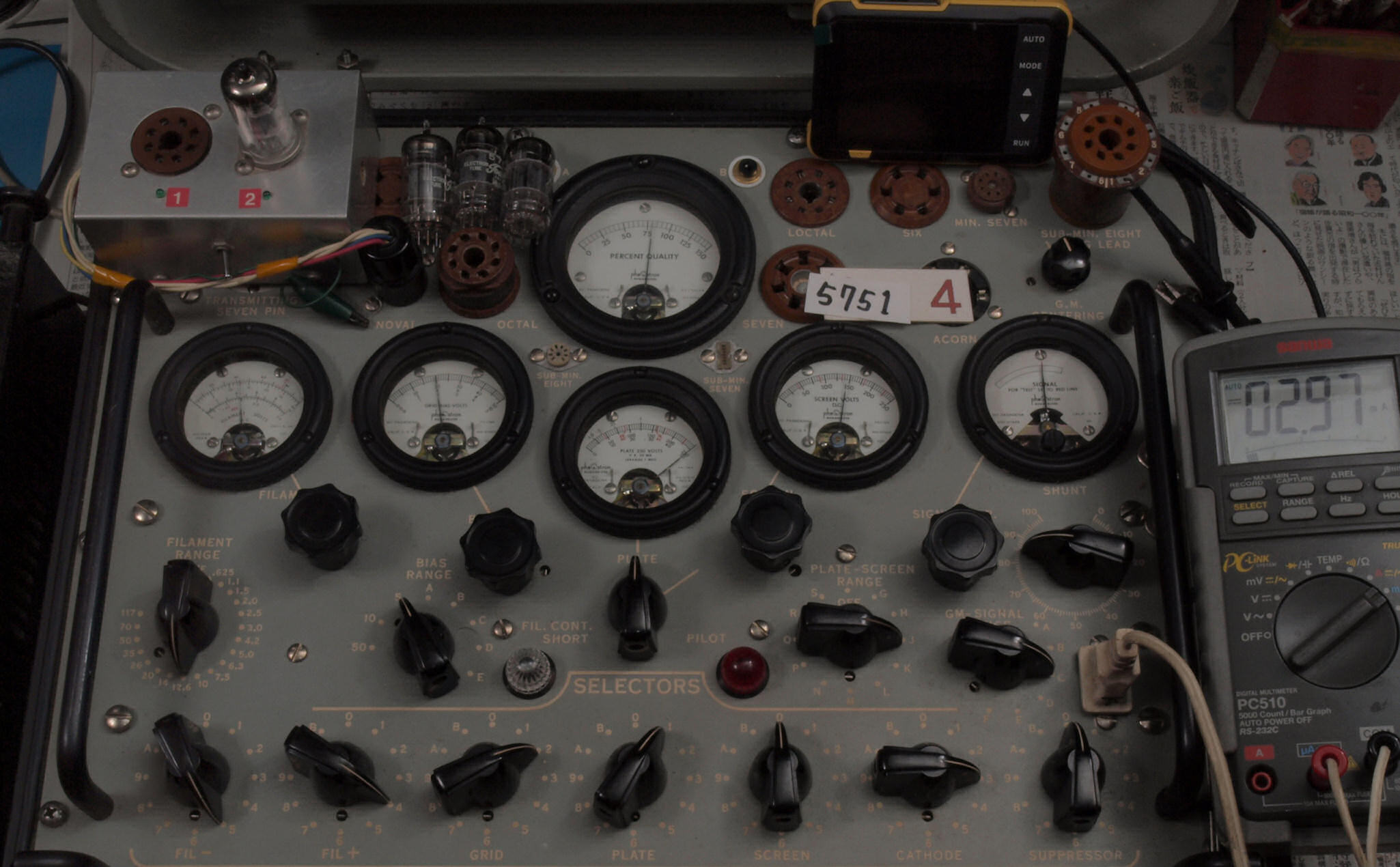

Ｕ４１．　付属４本目「５７５１」ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０９ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｕ４２．　付属４本目「５７５１」ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．１８ｍＡ。

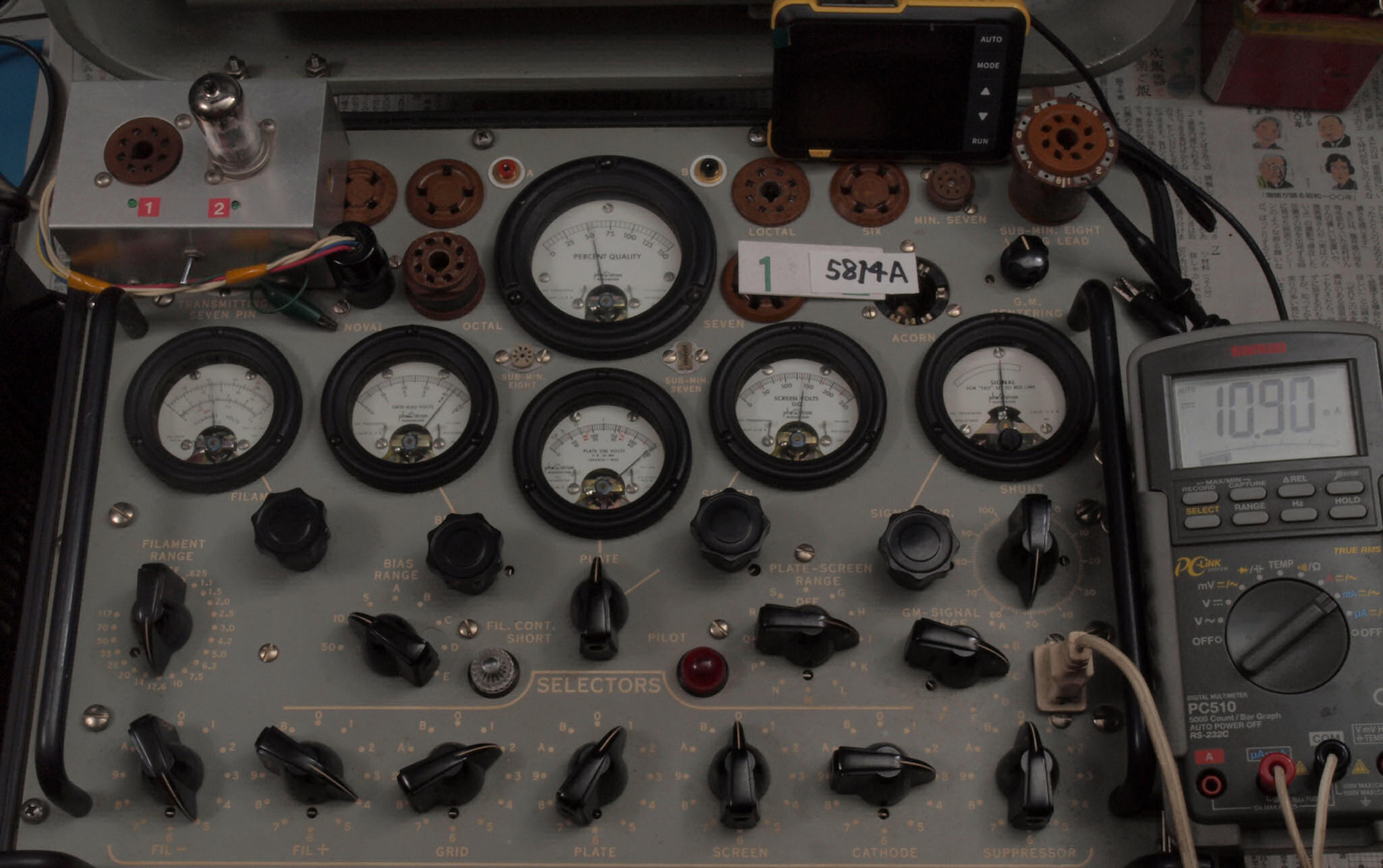

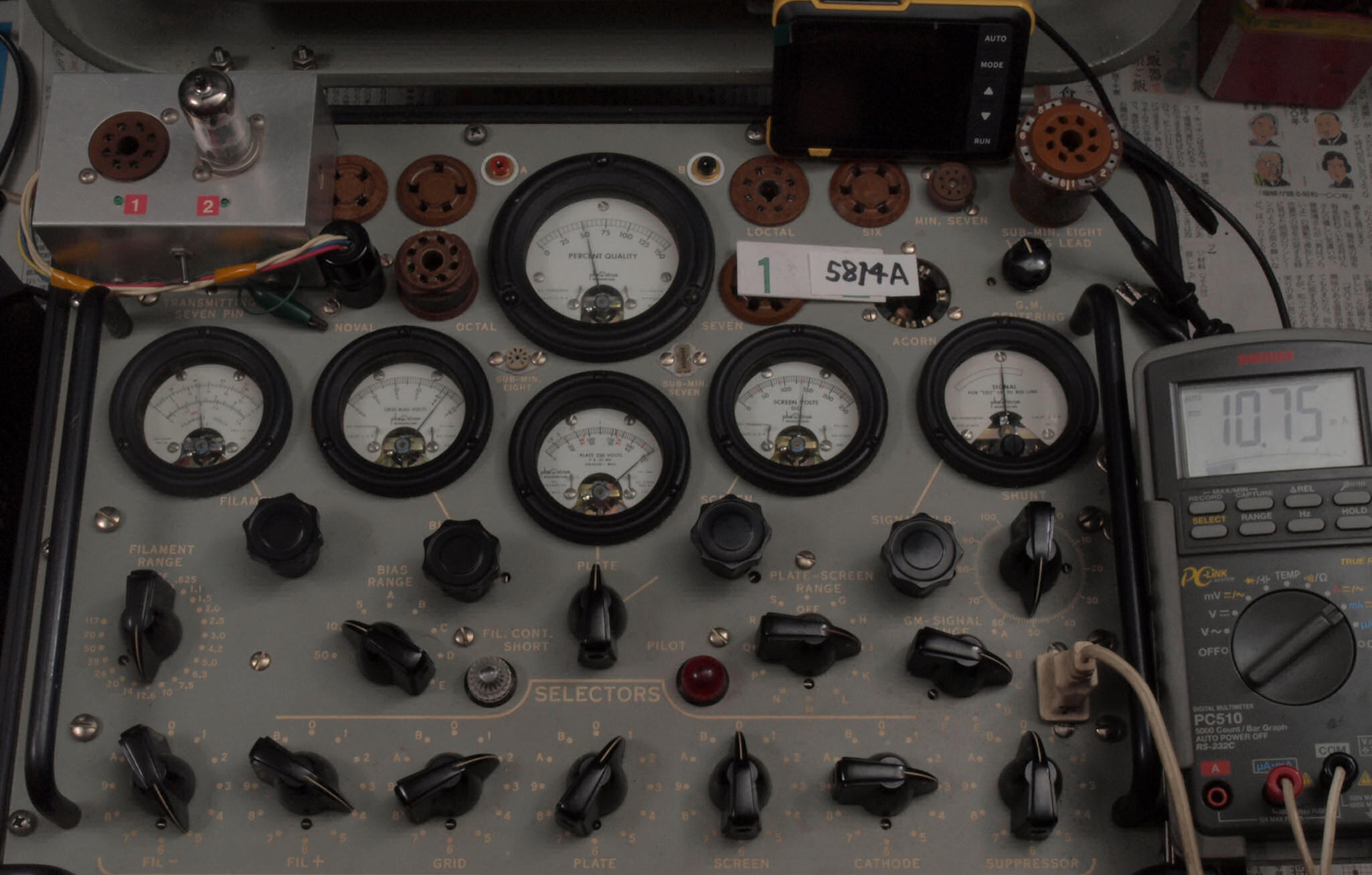

Ｕ５１．　付属真空管「５８１４Ａ」１本目ユニット１測定。　Gm＝２８００μmho、Ｉｐ＝１４．２３ｍＡ。 　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ５２．　付属真空管「５８１４Ａ」１本目ユニット２測定。　Gm＝２４００μmho、Ｉｐ＝１２．７７ｍＡ。

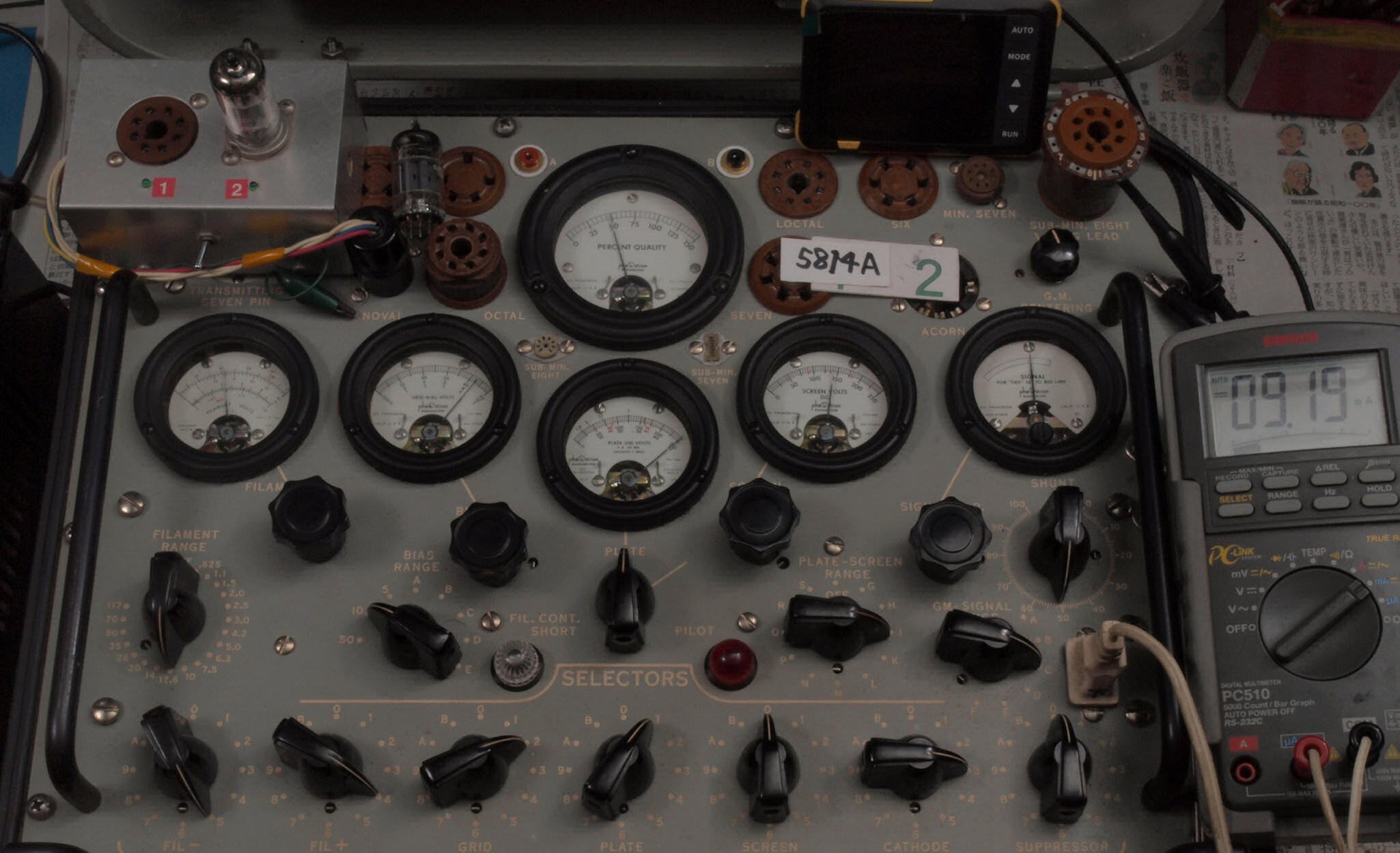

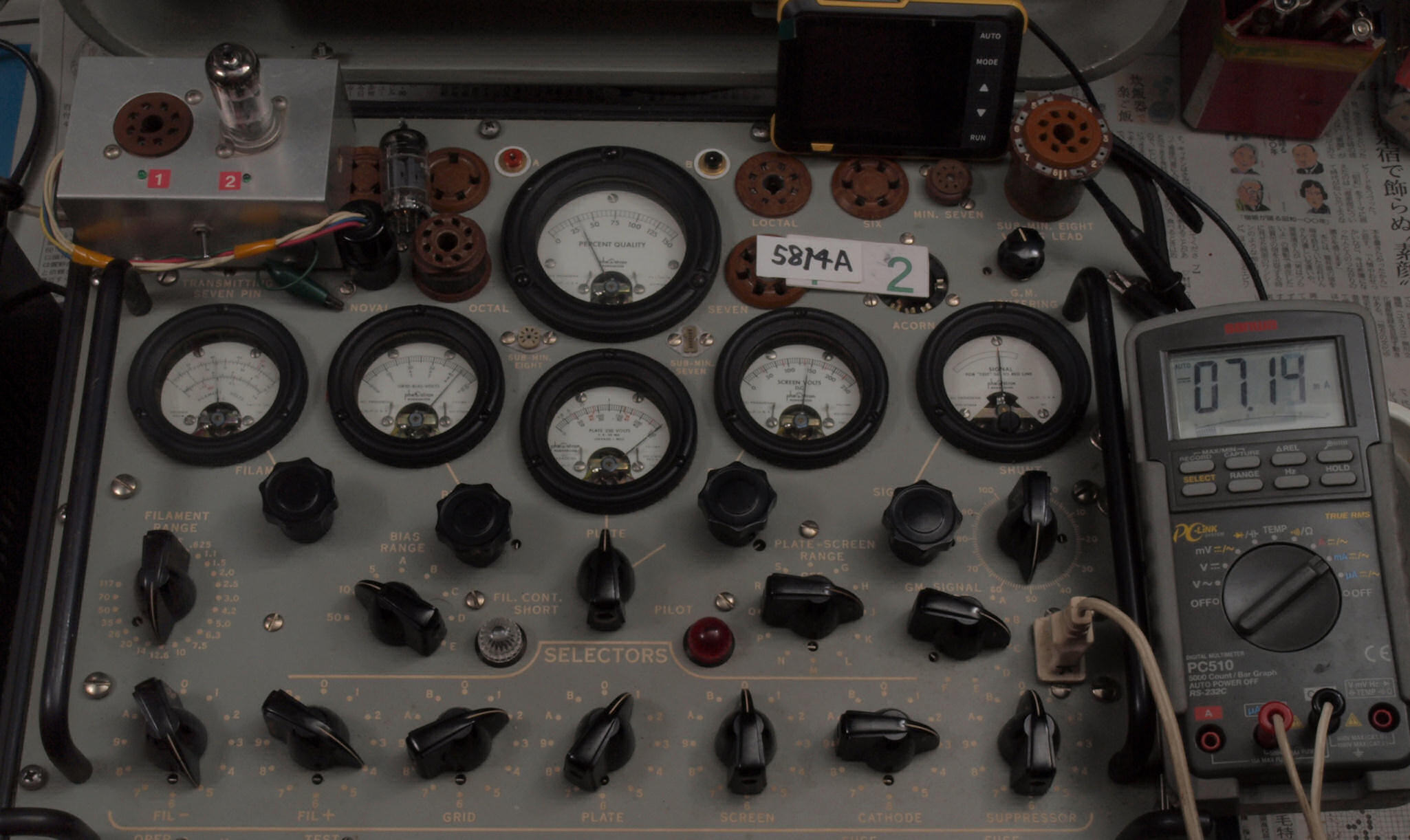

Ｕ６１．　付属真空管「５８１４Ａ」２本目ユニット１測定。　Gm＝２８００μmho、Ｉｐ＝１４．２３ｍＡ。 　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ６２．　付属真空管「５８１４Ａ」２本目ユニット２測定。　Gm＝２４００μmho、Ｉｐ＝１２．７７ｍＡ。

プレート（カソード電流）波形を観測しながら測定する。

Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｖ１．　購入真空管。　左から「１２ＡＸ７」１本目．２本目．４本目、「１２ＡＵ７」１本目、２本目。 　　　　　　　真空管ハンドブック（規格表）の、 　　　　１２ＡＸ７相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」。 　　　　１２AＵ７相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０．５ｍＡ、Ｅｇ１＝−８．５Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

購入真空管。　左から「１２ＡＸ７」１本目．２本目．４本目、「１２ＡＵ７」１本目、２本目。

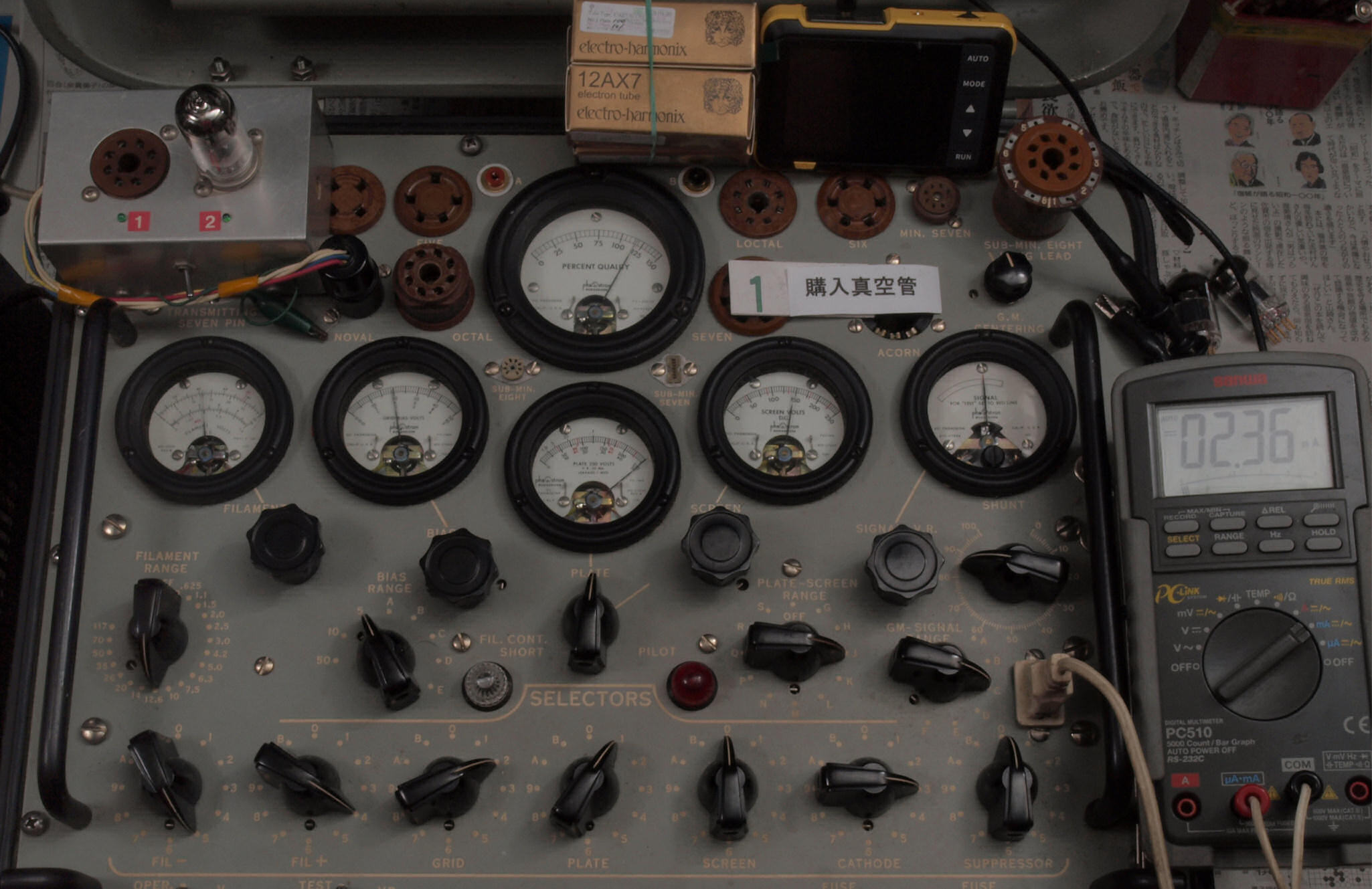

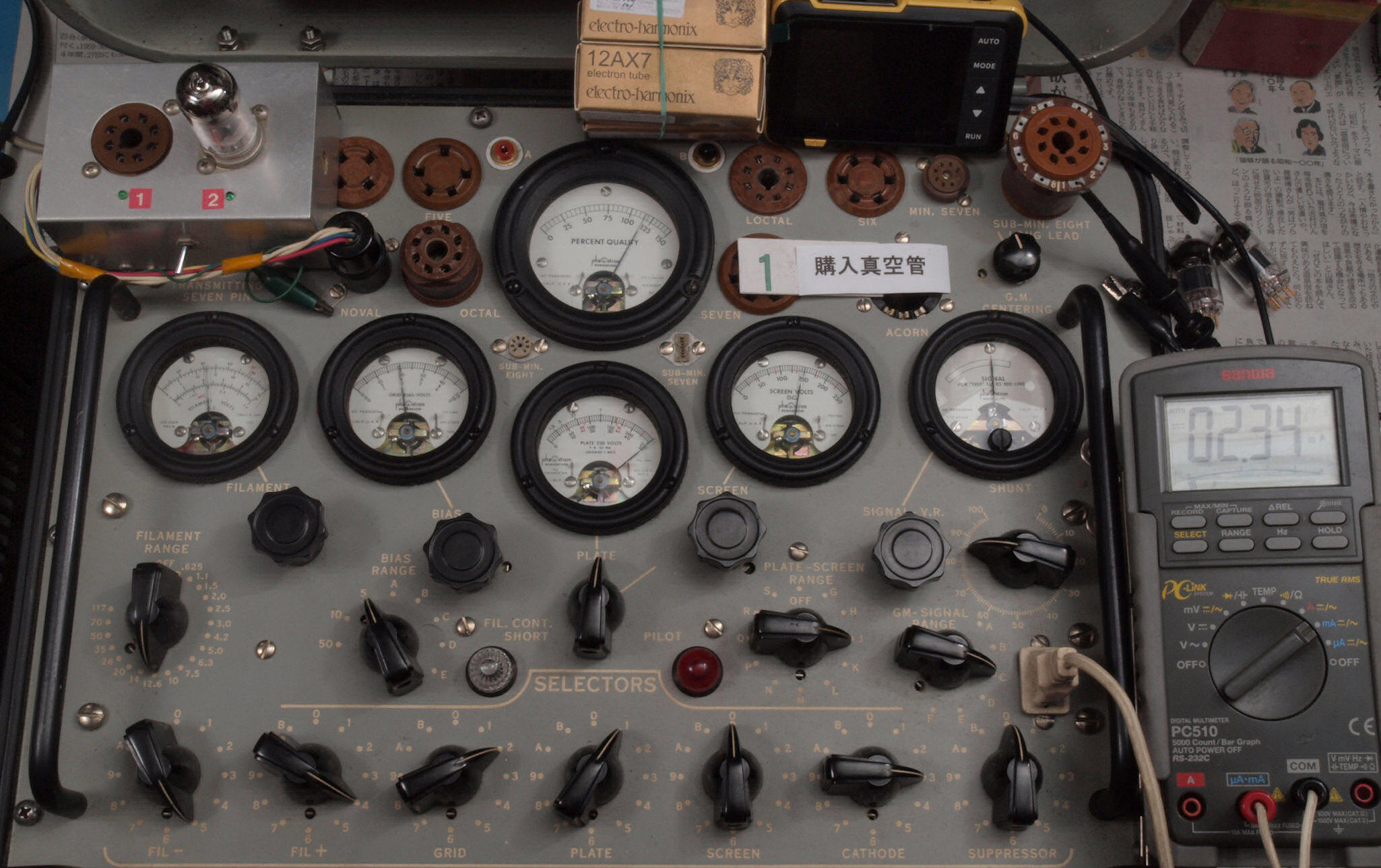

Ｖ１１．　購入１本目「１２ＡＸ７」　ユニット１。　Ｇｍ測定＝２４４０μmho、ＩＰ＝２．４４ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｖ１２．　購入１本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．３２ｍＡ。

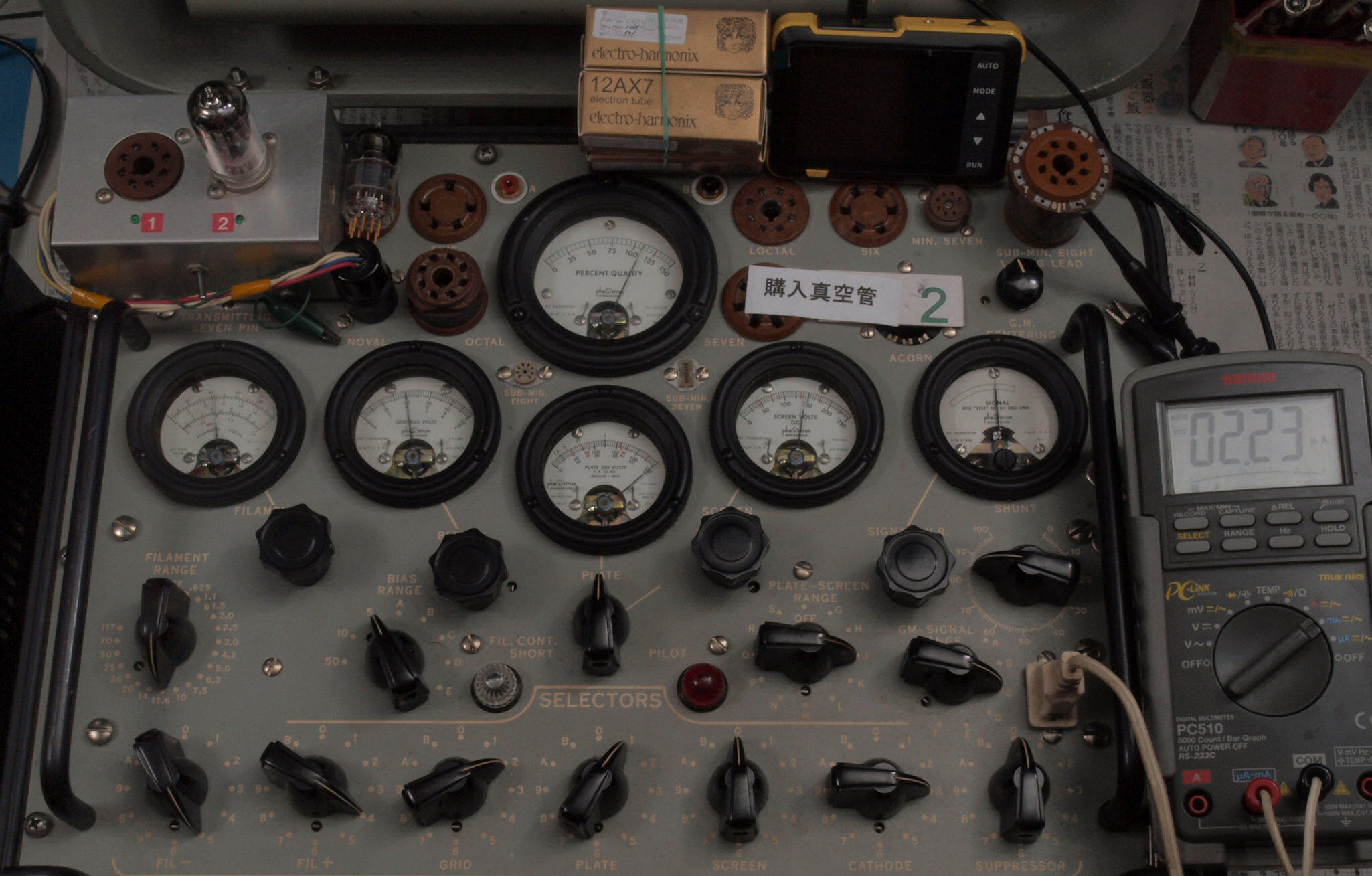

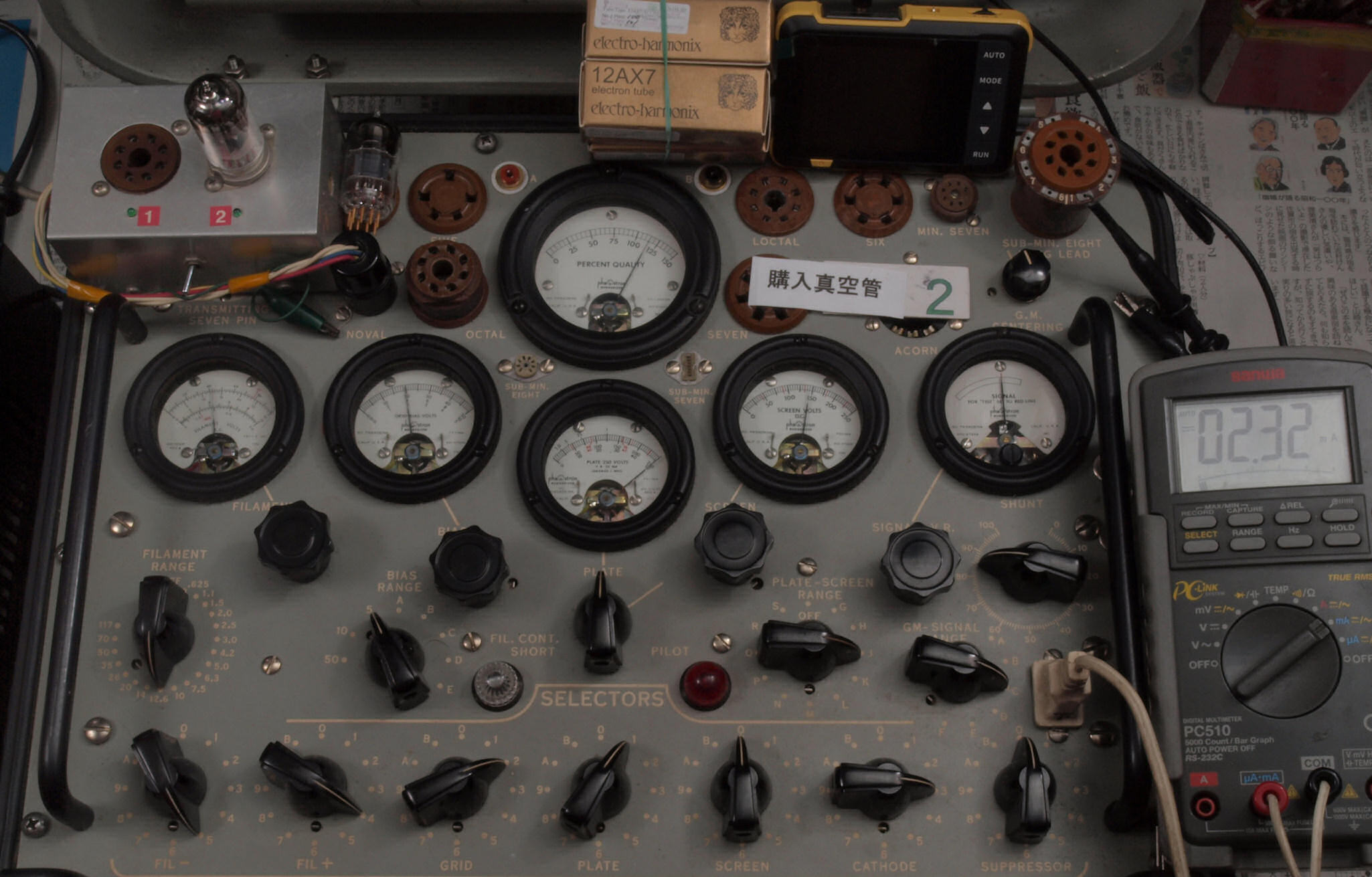

Ｖ２１．　購入２本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２５４０μmho、ＩＰ＝２．６１ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｖ２２．　購入２本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２３２０μmho、ＩＰ＝２．２５ｍＡ。

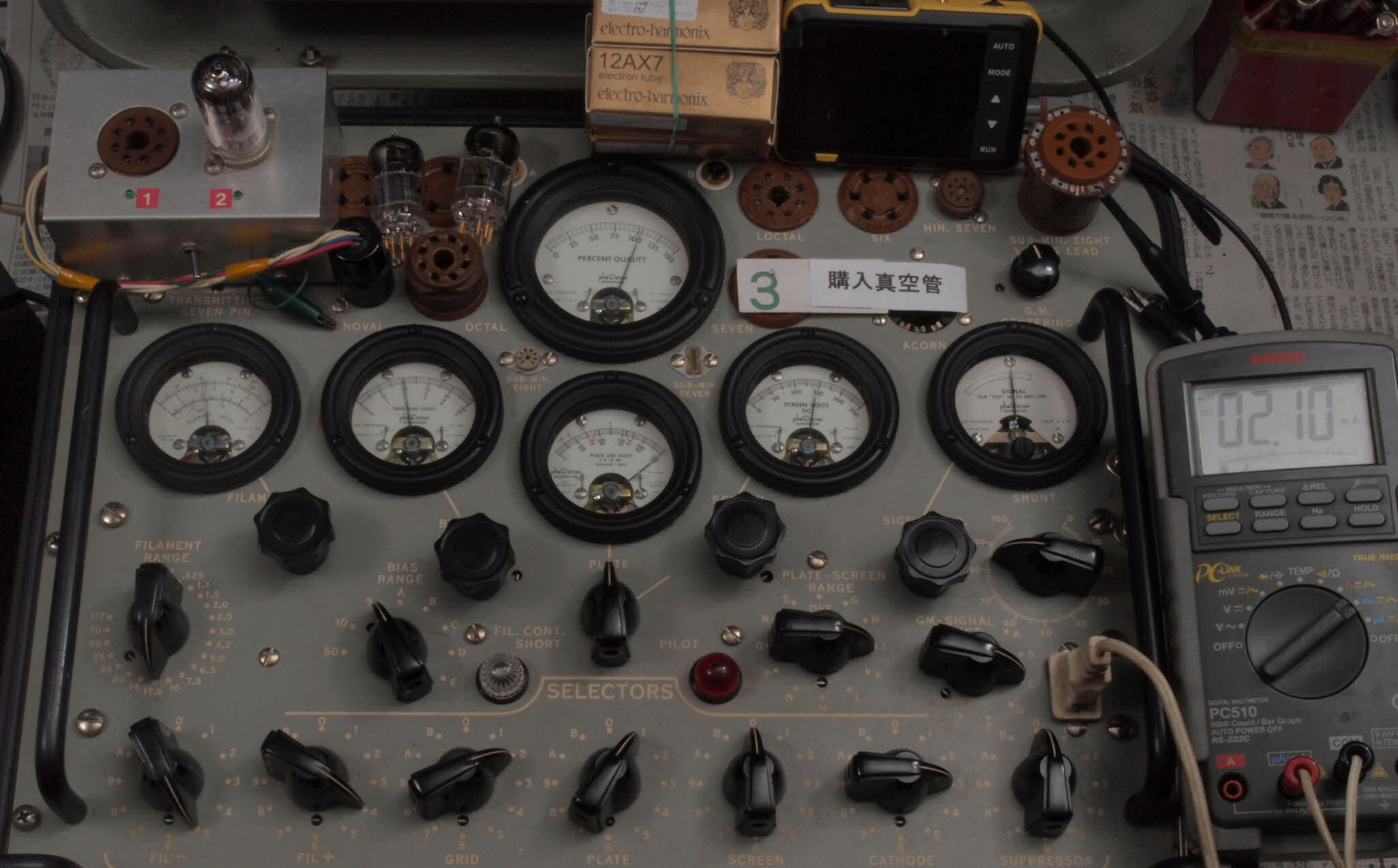

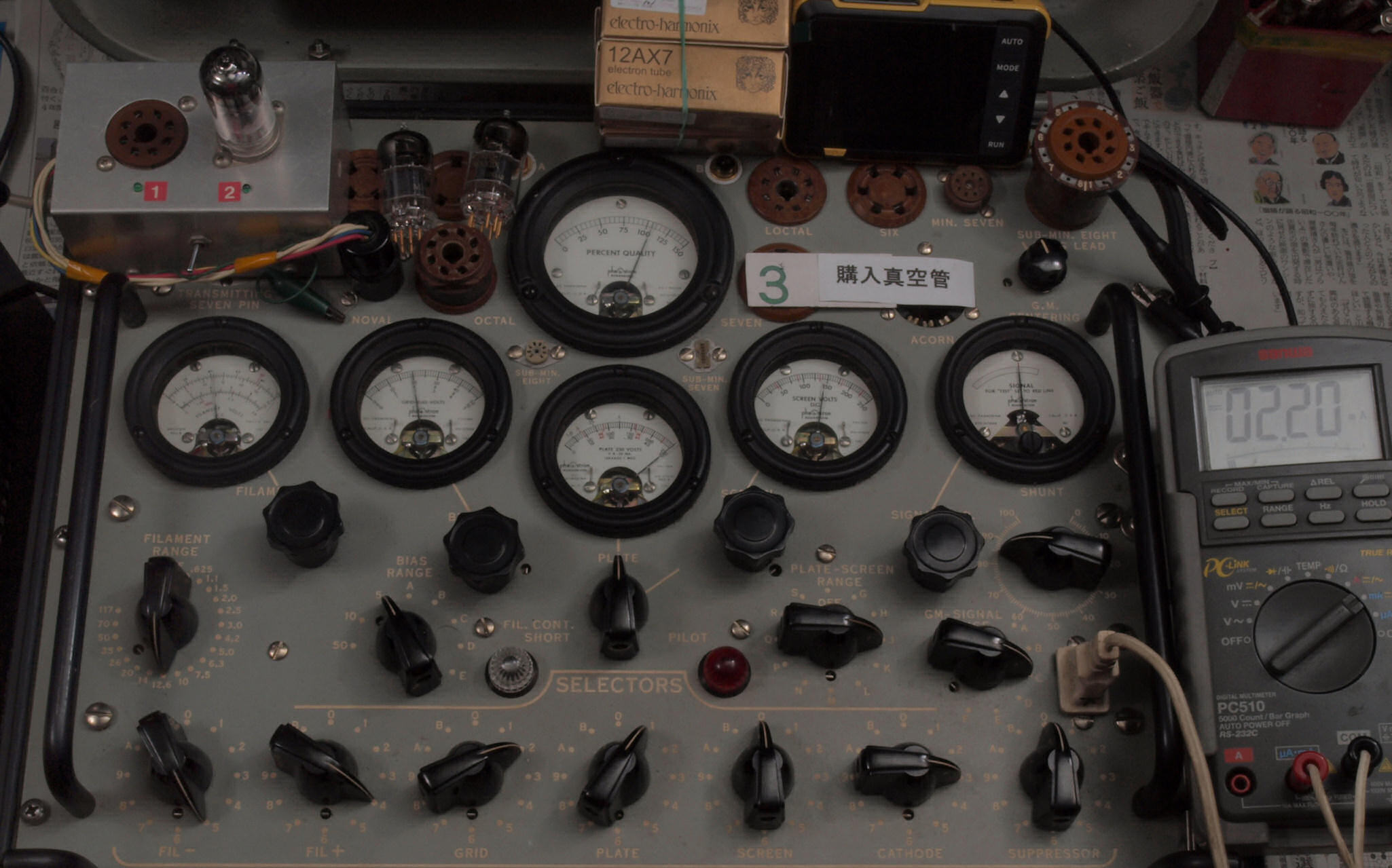

Ｖ３１．　購入３本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０２ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｖ３２．　購入３本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８２ｍＡ。

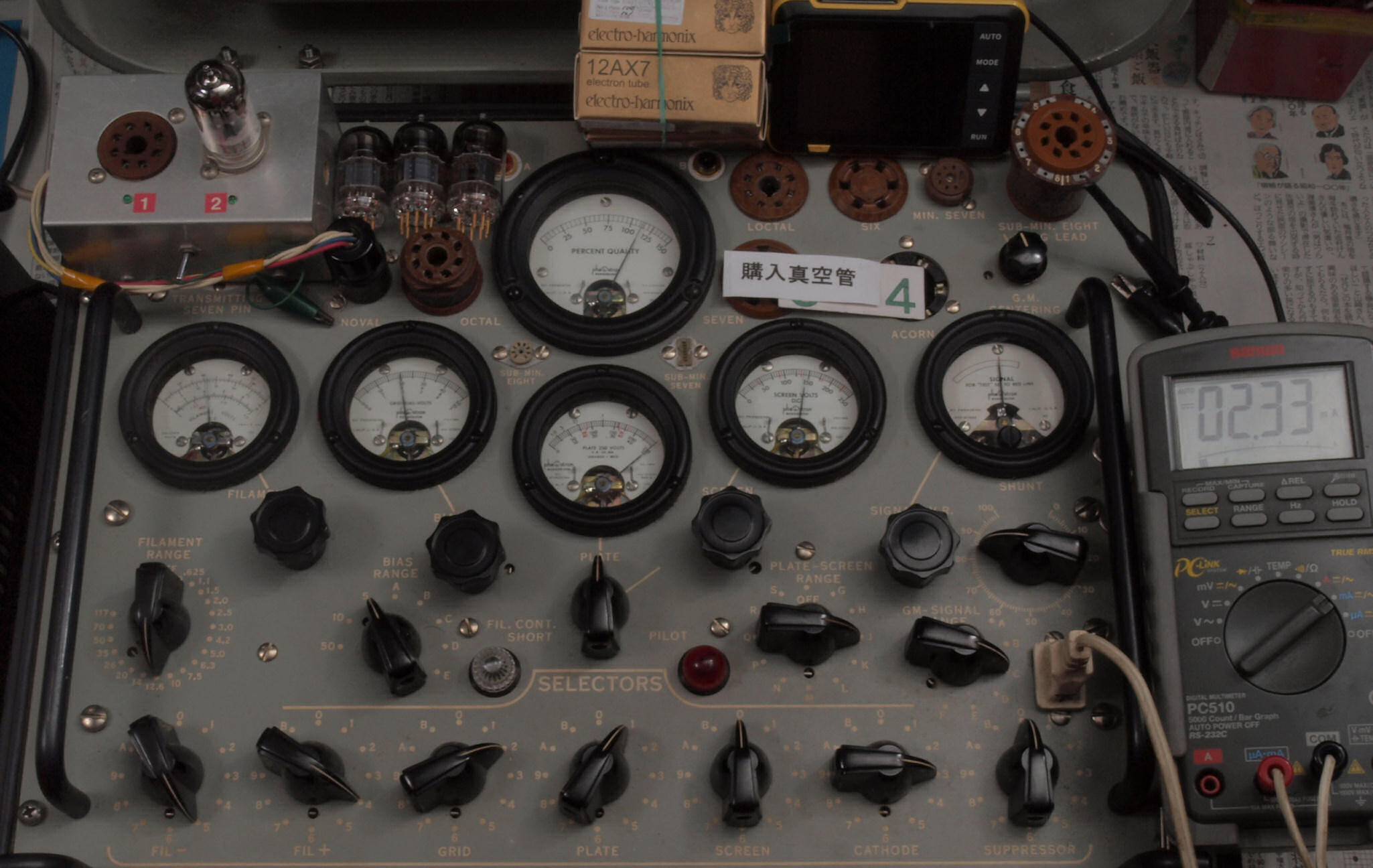

Ｖ４１．　購入４本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２３４０μmho、ＩＰ＝２．３８ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

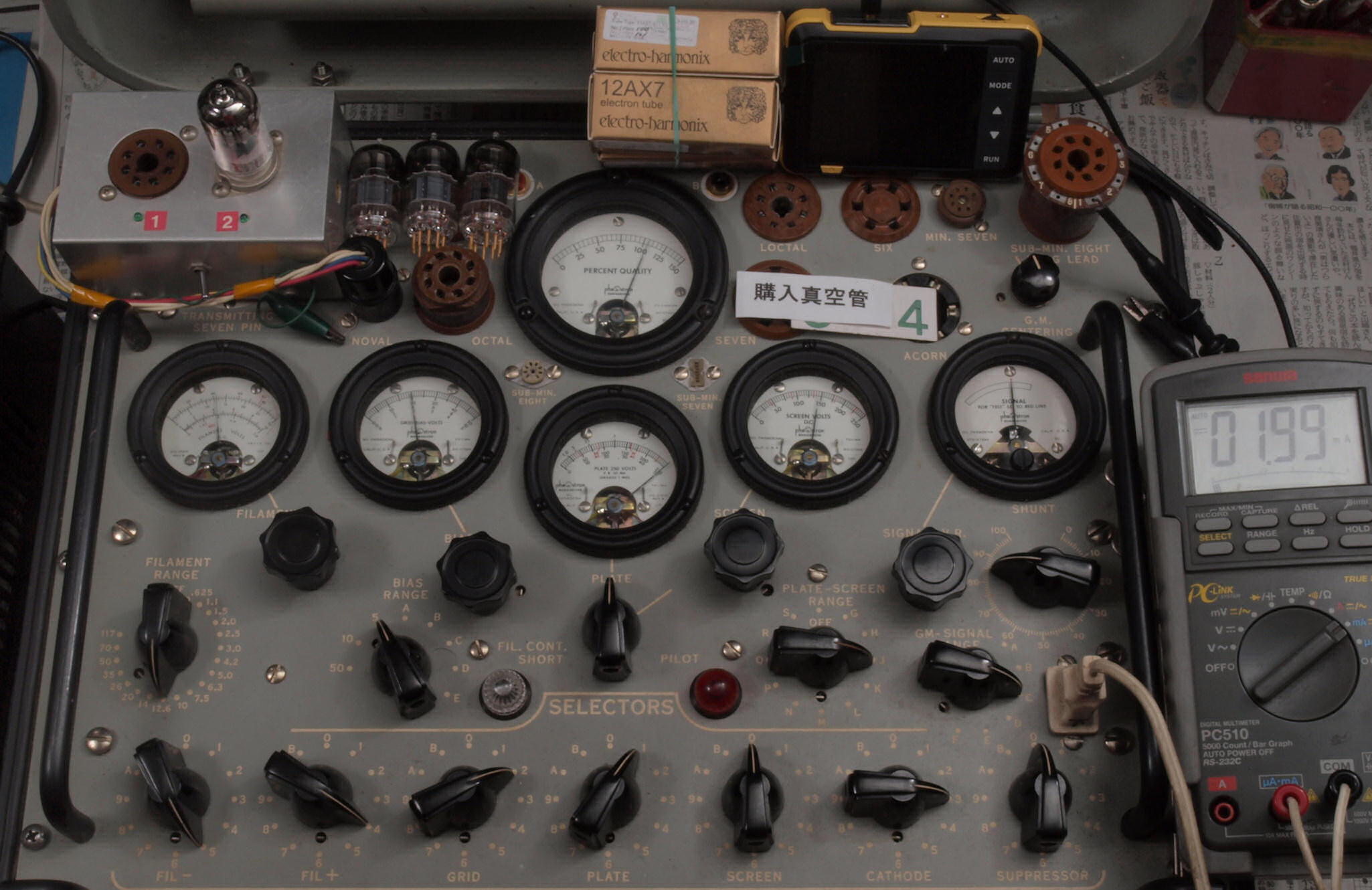

Ｖ４２．　購入４本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．２４ｍＡ。

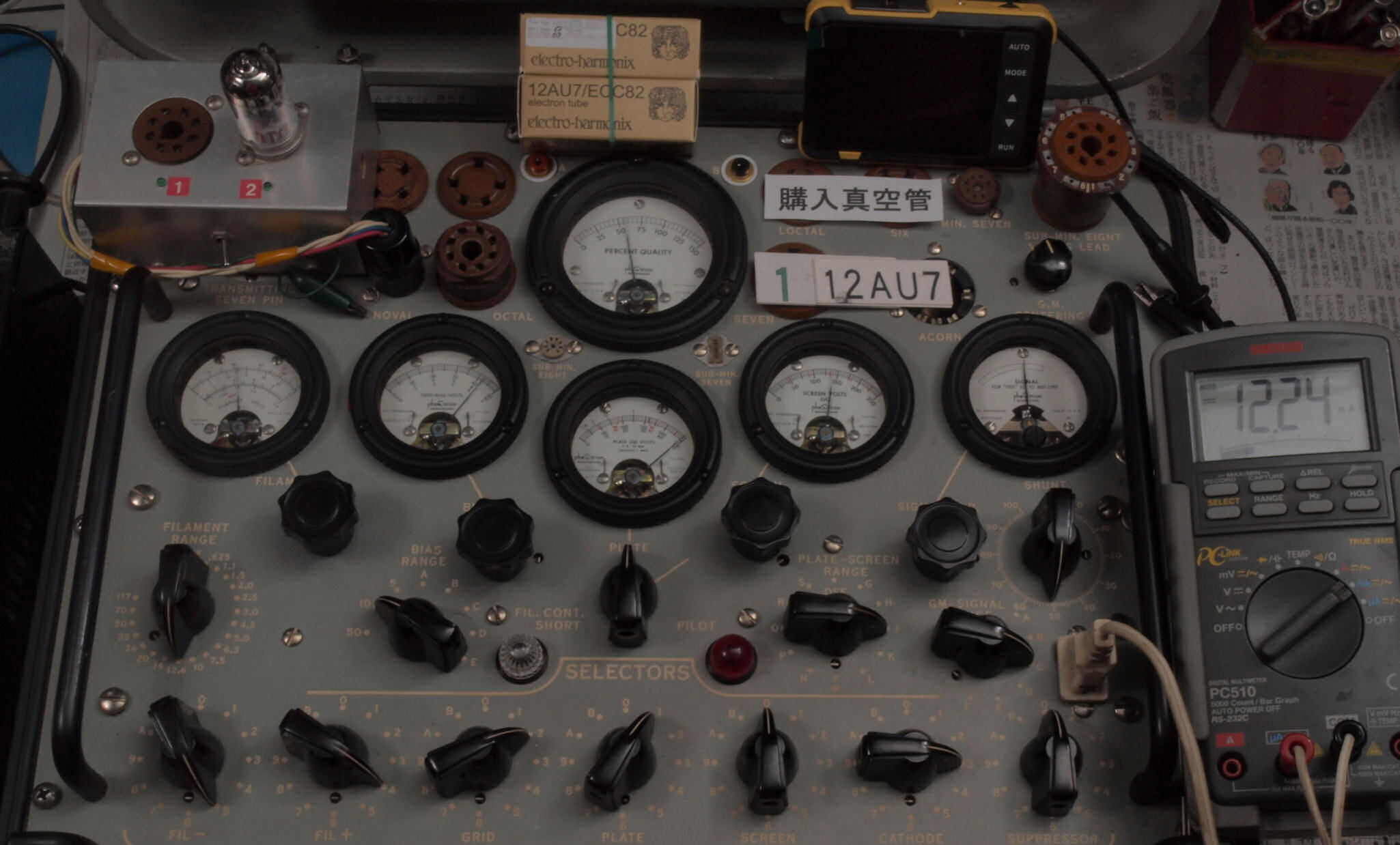

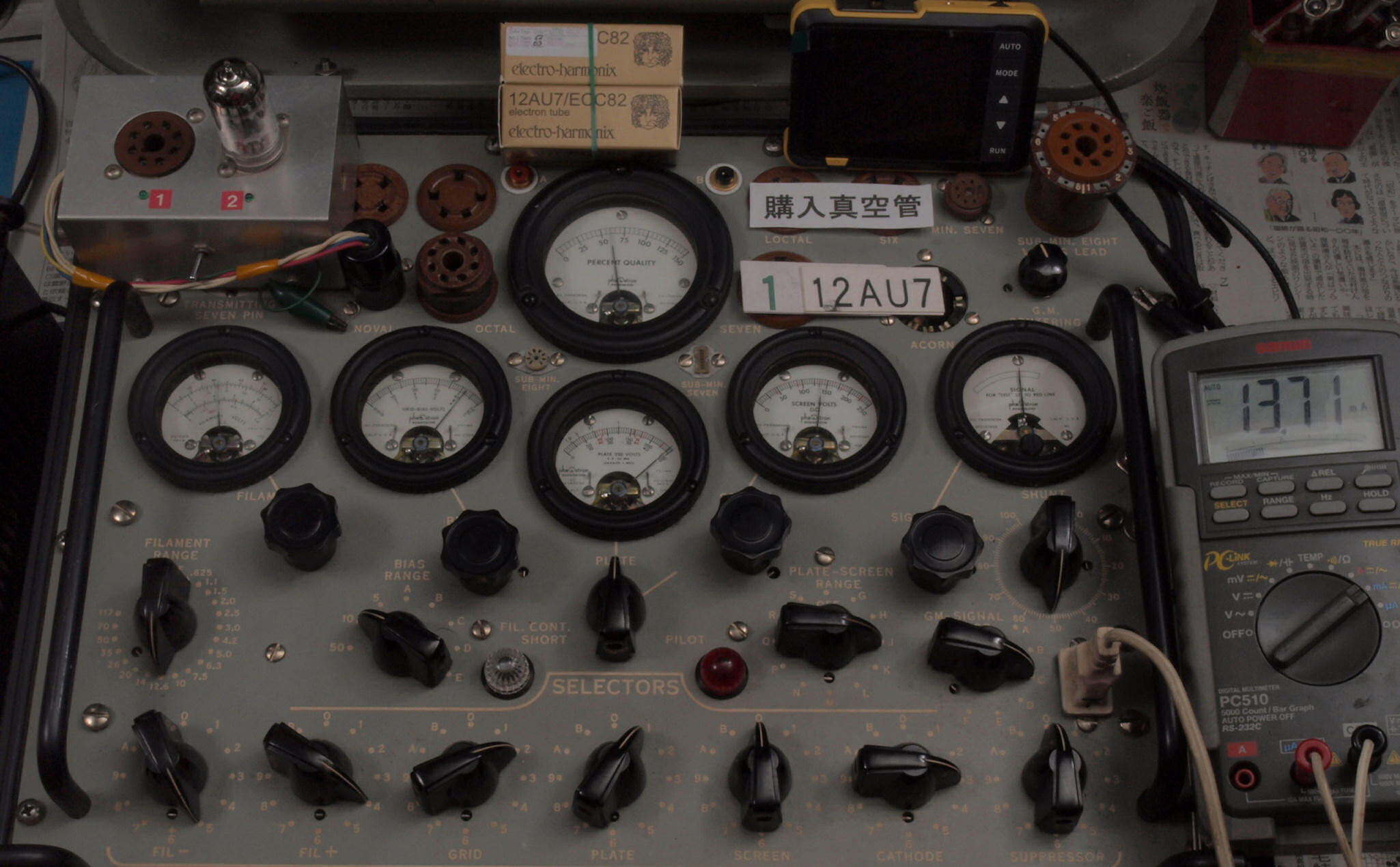

Ｖ５１．　購入真空管「１２AU７」１本目ユニット１測定。　Gm＝３８８０μmho、Ｉｐ＝１８．３３ｍＡ。 　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｖ５２．　購入真空管「１２AU７」１本目ユニット２測定。　Gm＝４０００μmho、Ｉｐ＝１６．９７ｍＡ。

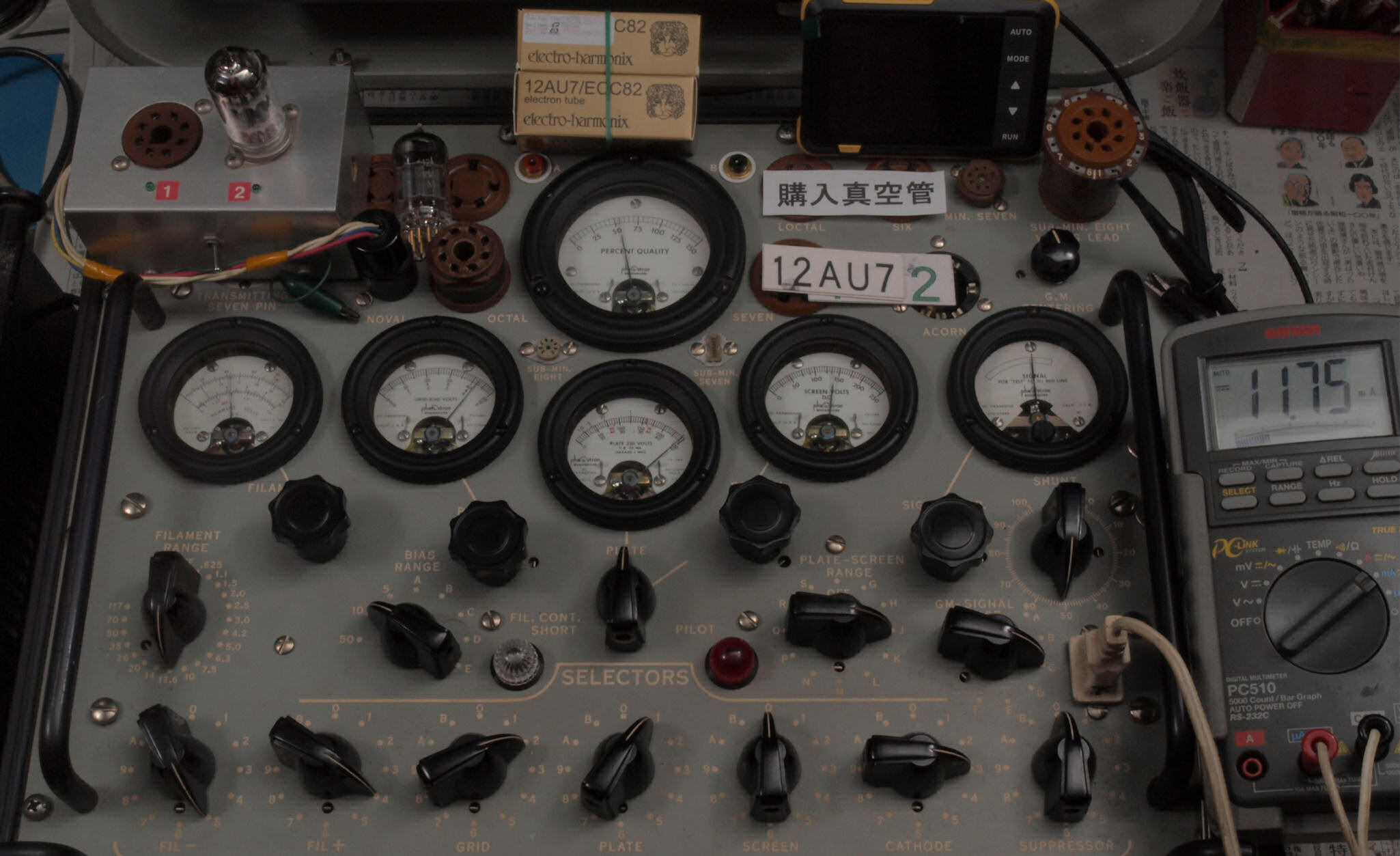

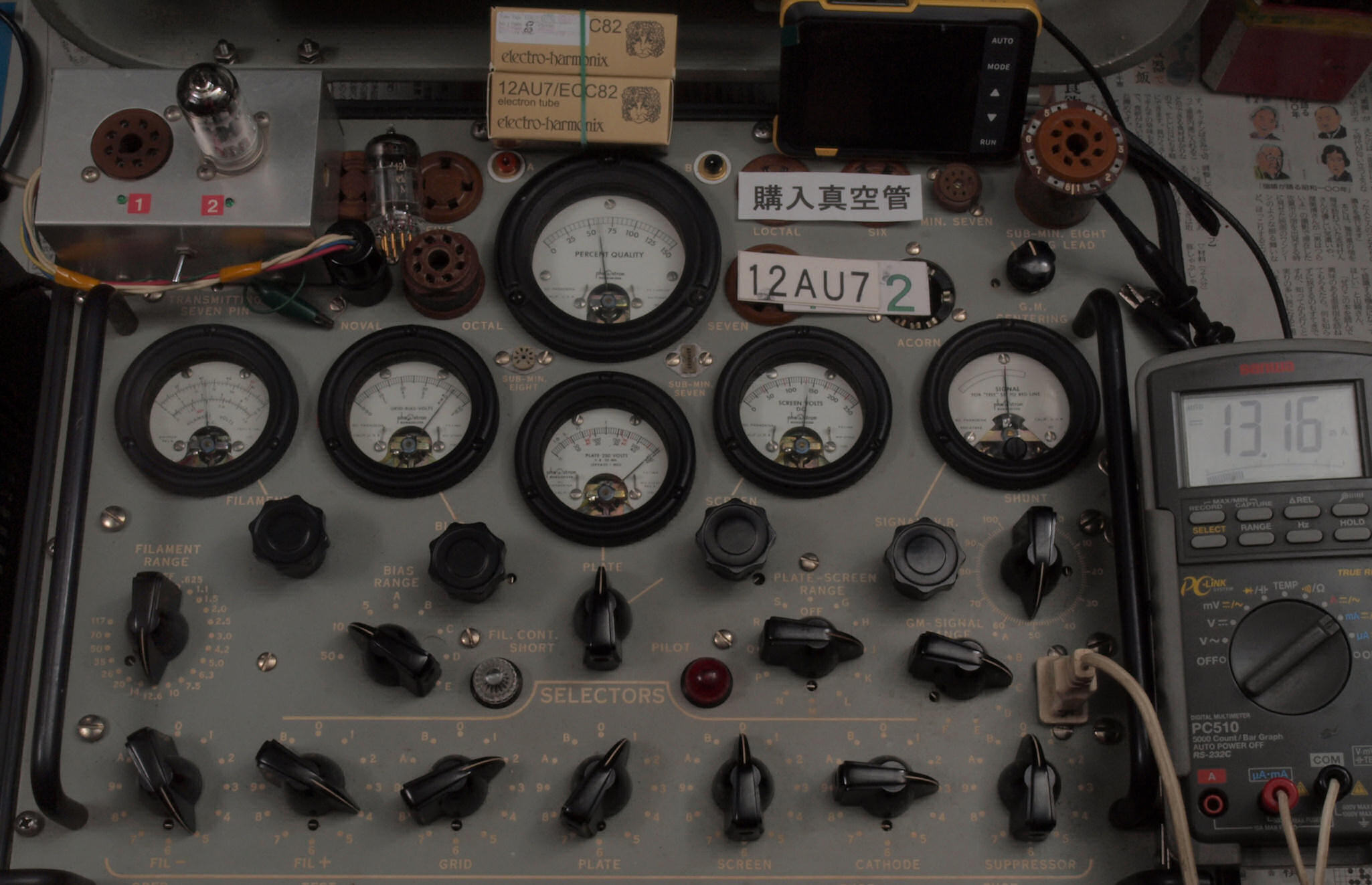

Ｖ６１．　購入真空管「１２AU７」２本目ユニット１測定。　Gm＝３８８０μmho、Ｉｐ＝１８．３３ｍＡ。 　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｖ６２．　購入真空管「１２AU７」２本目ユニット２測定。　Gm＝４０００μmho、Ｉｐ＝１６．９７ｍＡ。

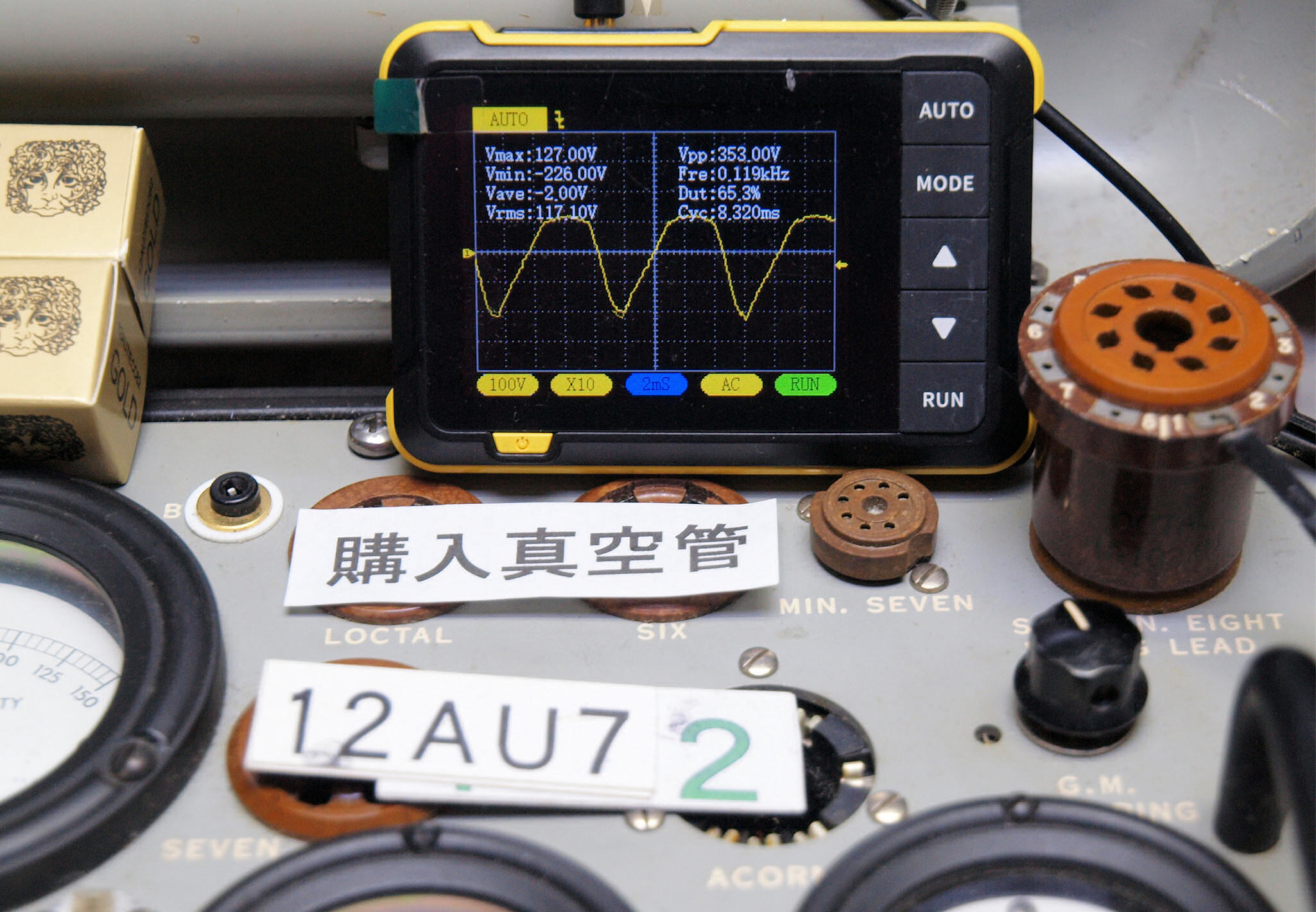

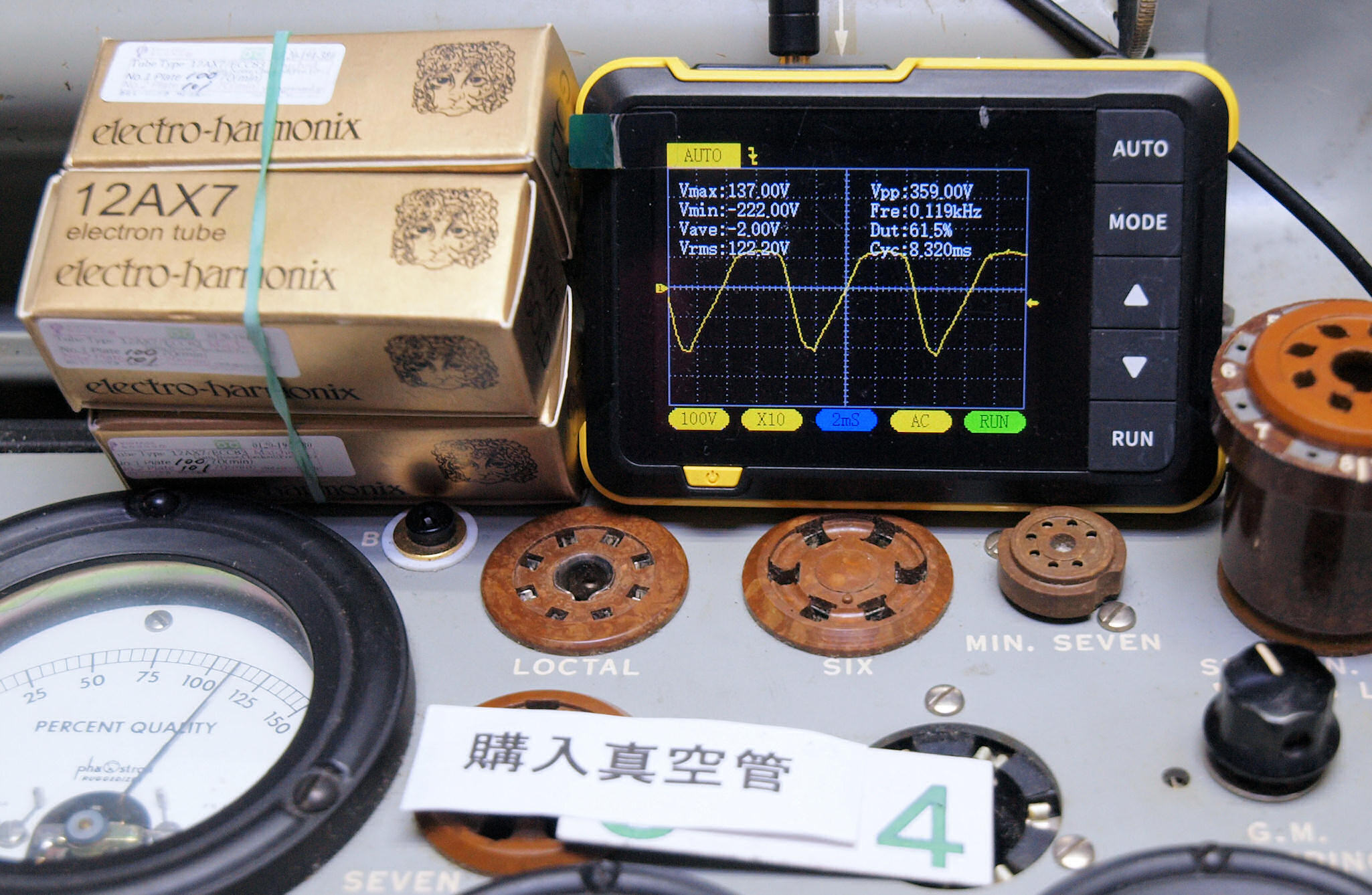

プレート（カソード電流）波形を観測しながら測定する。

Ｐ．　サイドパネル修理・塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｐ１．　修理前　右側表から見る。

Ｐ２．　修理（塗装）後　右側表から見る。

Ｐ３．　修理前　右側表から見る２。

Ｐ４．　修理中　ポスターカラーを使用して色を作る。

Ｐ５．　修理（塗装）後　右側表から見る２。

Ｐ６．　修理前　左側表から見る。

Ｐ７．　修理（塗装）後　左側表から見る。

Ｐ８．　修理前　左側表から見る２。

Ｐ９．　修理（塗装）後　左側表から見る２。

Ｆ．　フロントパネル修理・塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ１．　修理前　表から見る。

Ｆ２．　修理（塗装）後　表から見る。

Ｑ．　上下パネル修理・塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｑ１．　修理前　上パネル表見る。

Ｑ２．　修理（塗装）後　上パネル表から見る。

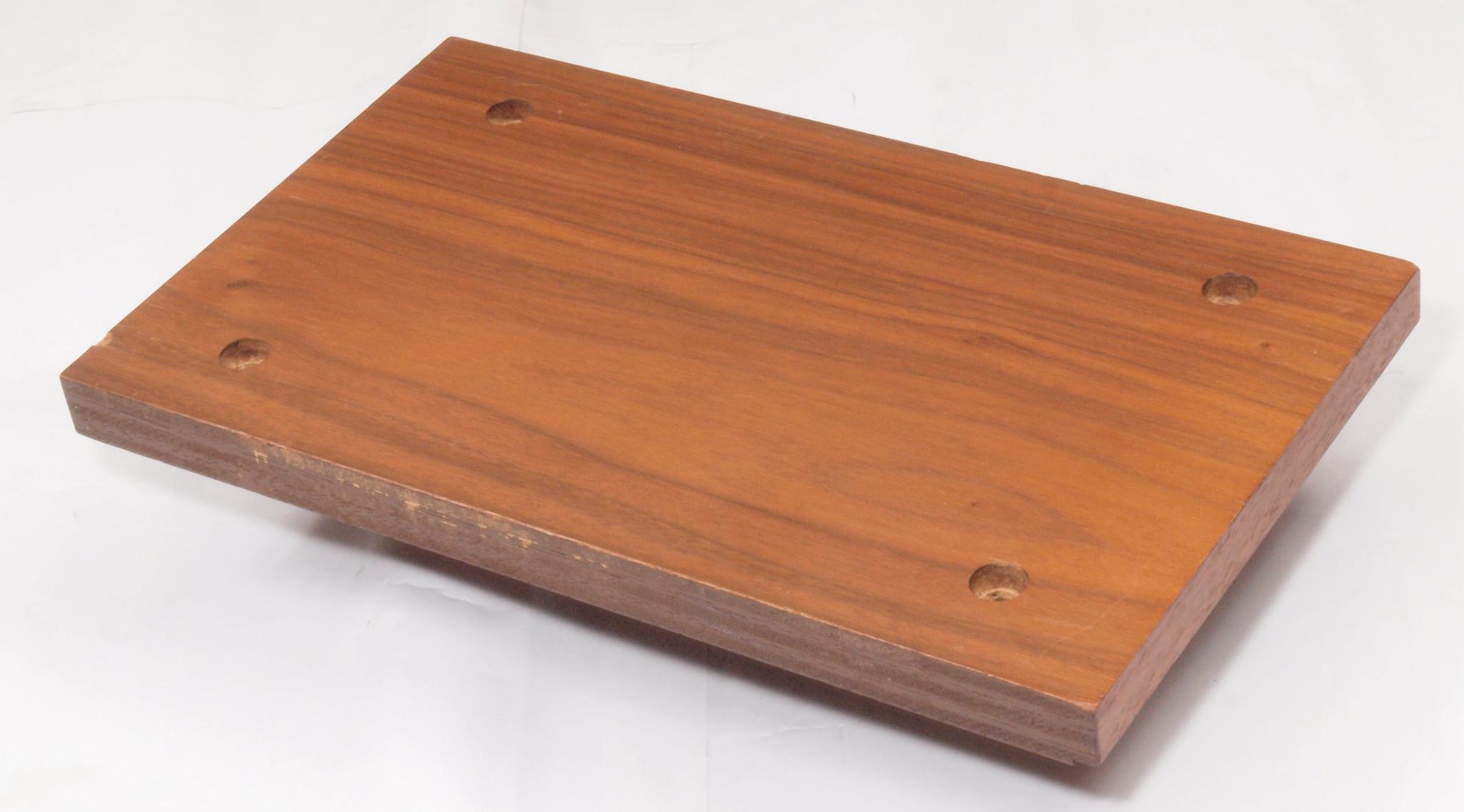

Ｑ３．　修理前　下パネル表から見る。

Ｑ４．　修理（塗装）後　下パネル表から見る。

chris6c-20　〜　　chris6c-2c
