ＡＭＰの故障予防方法

１００Ｗ以上のAMPを修理して感じました。 　大切な貴重なＡＭＰです。　お使いのＡＭＰの使い方を検討してください。

Ａ．冬場の露結に注意しましょう。

アンプの置き場は団欒の、居間等が多いと思います。 冬は暖房し、水分を含んだ暖かい空気が、アンプ内部の冷えた金属部品に当たり露結します。 ＡＭＰの下板、後ろ板の磨き鉄板が錆びるのはこの為です。 真空管ＡＭＰの真空管ソケット／ＴＲ（トランジスター）／ＦＥＴの足も同様です。高増幅率の初段の足に付き、 増殖していきます。初段のＴＲ（トランジスター）は足の間隔が狭いです。ＩＣに至っては更に狭いです。 ほんの僅かな、漏洩電流でも、増幅され、終段にダメ−ジを与えます。 よって、使用しないときは、アンプに覆いを掛けることをしましょう。 簡単な布１枚でも大きく変わるでしょう。 下記は交換した部品類、皆真っ黒

Ａ１１．半固定ＶＲも真っ黒、是を再調整して、動かしたら、直ぐに接触不良に成るのは明白です。 　　　　　　　　　　　　　　　　　　　　　　　　　修理の様子Ｓａｎｓｕｉ　ＡＵ−D９０７　Ｌｉｍｉｔｅｄ．　３台目

Ａ１２．足数の多いいのは複合ＴＲ（トランジスター）、複合FET（電界トランジスター）

Ａ２．２５ＫΩの半固定ＶＲを測定して見る。抵抗体がむき出しの為か、確実に劣化している。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　修理の様子ＧＡＳ ＡＭＰＺＩＬＬＡ　�UＡ．　３台目

Ａ３．黒くなりい接触不良が生じている、真空管ソケット、左新品の磁器製（ステアータイト）

Ａ４．此方は消費電力の多いい、整流管と出力管のソケット、自分の熱も加わりボロボロ。 　　　　　真空管の熱は伝熱、輻射、対流で伝わりますが、（ソケット）足から、かなりのウエイトを持ちます。 　　　　　モ−ルドより磁器の方が熱伝導率が優れています。

Ａ５．プリAMPでもご覧の通りです。　　修理の様子　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＰ−１

Ａ６１．通気の悪いタンテーブル無いのＩＣ。　修理の様子ＤＰ−６０００．２台目 　　　　　　　　　　　　　　　　　　空気中の硫酸化物と結合して、洋銀腐食が進み、端子間の短絡も、時間の問題！

足黒ＩＣ（ＴＣＡ９５５）を拡大。

Ａ６２．通気の悪いタンテーブル無いのＩＣ。　修理の様子ＤＰ−６０００．２台目 　　　　　　　　　　　　　　　　　　空気中の硫酸化物と結合して、洋銀腐食が進み、端子間の短絡も、時間の問題！

足黒ＩＣ（ＨＤ７４７３Ｐ）を拡大。

足黒ＩＣ（ＨＤ７４９３ＡＰ）を拡大。

足黒ＩＣ（ＨＤ７４００Ｐ）を拡大。

足黒ＩＣ（ＨＤ７４９０ＡＰ）を拡大。

足黒ＩＣ（ＨＤ７４９３ＡＰ）を拡大。

Ｂ．放熱に注意しましょう。

アンプは熱を出します。一般には自然冷却で冷やします、大型な一部フアンで強制的に冷却する物あり。 その為、アンプの下及び上は空間が必要です。足等は取り外してはいけません。 横にスロット（穴）が有る場合は、ここも塞が無いこと

Ｂ１．放熱が悪くなる＝シリコングリスが流れだし、ほとんどない終段ＴＲ（トランジスター）。 　　　　　　　　　　　　　　修理の様子 Ｓａｎｓｕｉ　ＡＵ−９５００ ６台目

Ｂ２．メインＡＭＰとプリＡＭＰを重ねる場合、普通は重量の安定を考え、下の様にしますが、放熱からは、逆が良い。 　　　　　これではメインＡＭＰの熱がそのままプリＡＭＰに流入する 　　　　　ラック使用の場合、遮熱板を巧く利用します

Ｂ３．放熱が悪くなる改造はしない、下からの空気の上昇を「テープ」が邪魔している。 　　　　　　　　　　　　修理の様子 ＨＭＡ−９５００ｍｋ�U．　２０台目

Ｃ衝撃（過大入力＆機械的な圧力）を与えない。

特に半導体は衝撃に弱いです。言い換えると真空管は強いです。 １番多いのは、ＲＣＡコードの接続時や、取り外し時にＡＭＰのＶＲを下げるのを忘れる。 ＳＰへの配線のショウト（短絡）も出力半導体にダメージを与えます プロテクトが働いたら、即使用をやめる事です。 同様に、フューズがとんだら、使用をやめる事

Ｃ１．音質改善の為、太いＲＣＡケーブルを使用するが、ＲＣＡ端子に負荷がかかり、接触不良になる。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　修理の様子 ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ．　３台目

Ｄ．電源投入時、電源切断前、無信号時で様子見る

電源投入時、電源切断前の僅かな時間でも、無信号時にして、機器の状態を見る。 特別に使用時間が長い機器や、５年経過した機器は、点検して下さい。特にコンデンサーの容量抜けによる、 ある特定の周波数（複数の場合も有り）が、特定レベルで入力した時に起こる発振、これは、非常に解りにくいです。 これが進と、特定１周波数で発信がおこり、更にすすむと、少しの入力レベルがあると、発信します。 これらの発信周波数は人間の耳では聞こえない５０ＫＨＺ以上が殆どです。

Ｅ．有期寿命部品がある事を認知 ＡＭＰには、有期寿命部品があります。電解コンデンサー、（オイル）ペーパーコンデンサー、機械的なＳＷ、 ＶＲ（ボリューム）、電球、ゴム製品、真空管、リレー等

Ｅ１．腐食したＳＰ接続リレー。　　修理の様子　ＨＭＡ−９５００ｍｋ�U．　１０台目

Ｅ２．焼けたＳＰ接続リレーの可動接点、ご覧の様に接点を支えている、隣青銅が焼けてへたっている、特に左側 　　　　　　　　　　接点だけを磨いても、ダメな理由です修理の様子　ＳＡＥ（Scientific Audio Electronics）　Ａ１００１

Ｅ３．劣化した電解コンデンサー、熱の為、下のビニールが剥けたのは解りにくい。 　　　　　　　　　　　　修理の様子　　ＨＭＡ−９５００．　９台目

Ｅ４１．焼けた電源ＳＷ。　　修理の様子Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　６台目

Ｆ．最後に「修理・調整・点検」はしっかりした所に出す

機器製造したメーカーが修理する場合を除き、注意が必要です。 交換部品が製造中止で無い場合、代替え部品を使用するわけですが、これは、かなりの知識と新旧の資料が必要です。 新しい部品の規格（データーシート）等は入手しやすいですが、すでに製造中止の部品の規格は非常に入手難であり、費用もかかります。 又、代替え品があっても、物理的形状が異なる場合があるので、機械的加工が必要となり、通常の修理技術以上のレベルが要求されます。 特に半導体（ＴＲ（トランジスター）・ＦＥＴ（電界トランジスター））は、機器製造メーカーからの供給を除き、ばらつきが多く、 使用後の「各種測定が必要です」＝最低限歪み測定

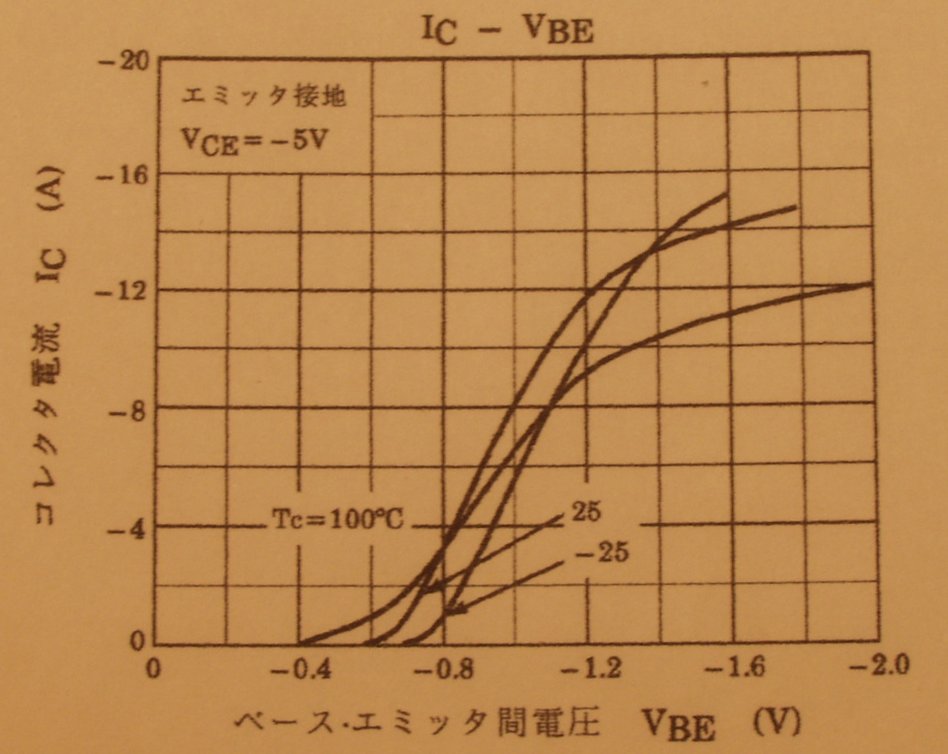

Ｆ１．特に注意するのがＴＲ（トランジスター）やＦＥＴ（電界トランジスター）を交換する修理 　　　　古い機種は使用されていた製品ががなく、現在入手できる互換品に置き換えますが、半導体は同じ品番でも、ランクがあり 　　　　置き換えには、十分な配慮が必要です。 　　　　下記の様に直線部分は狭いのです、動作点をこのセンターに持ってくるのが理想です。 　　　　よって、修理後は、歪み率の測定等が、必修です。　歪みが多い場合、回路変更が必要です 　　　　又、測定は定格出力まで見ないと意味がありません

Ｆ２．言い換えると、交換すると下記の動作点が、ズレて、定格出力（最大出力）の時に、大きく歪むことに成ります。 　　　　よって、測定は定格出力（最大出力）での結果が、重要です。　１００ＷのＡＭＰを５Ｗで測定しても、意味がありません。
